2.3 Гидрография

2.3.1 Резервуары для воды

2.3.1.1 Пример 1
Местоположение примера: 152°20'25" восточной долготы, 25°51'04" Южной широты
Отличительные характеристики:
  • Водонапорные башни выглядят как круглые возвышения. Это видно по теневой подписи.
  • Резервуары для воды / водонапорные башни обычно находятся в жилых / городских районах, в отличие от резервуаров для хранения, которые обычно находятся в промышленных / коммерческих районах.
  • Резервуары для воды/водонапорные башни, как правило, расположены отдельно, в отличие от резервуаров для хранения, которые обычно сосредоточены в одном месте.
Региональные соображения:

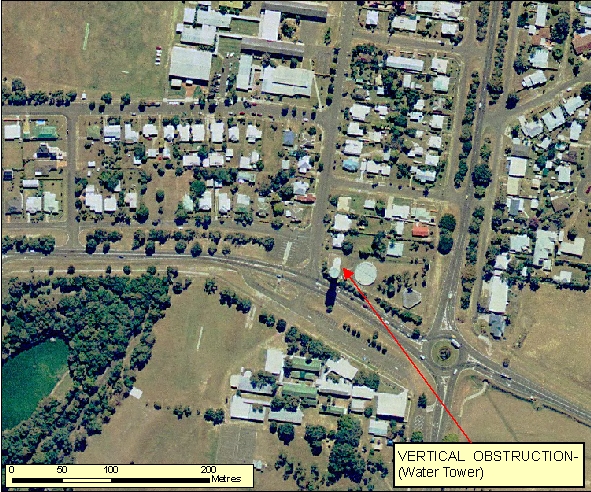

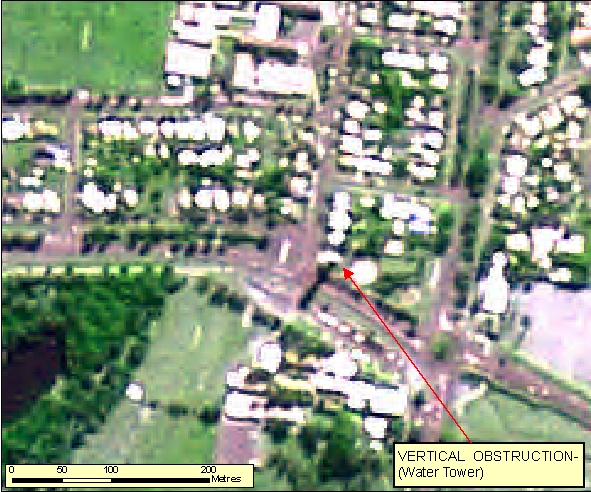

Фигура:2.3.1.1 Изображение резервуаров для воды

Figure: 2.3.1.1a Orthophotography 40cm RGB=123 Figure: 2.3.1.1b SPOT Pseudo-natural 2.5m RGB=123


[вернуться к началу]

2.3.1.2 Пример 2
Местоположение примера:
Отличительные характеристики:
  • Водонапорные башни бывают различных конструкций, как показано на рисунке: 2.3.1.2.
  • Водонапорные башни, как правило, расположены в пределах населенных пунктов или поблизости от них, они являются важными топографическими объектами из-за своей высоты.
Региональные соображения:

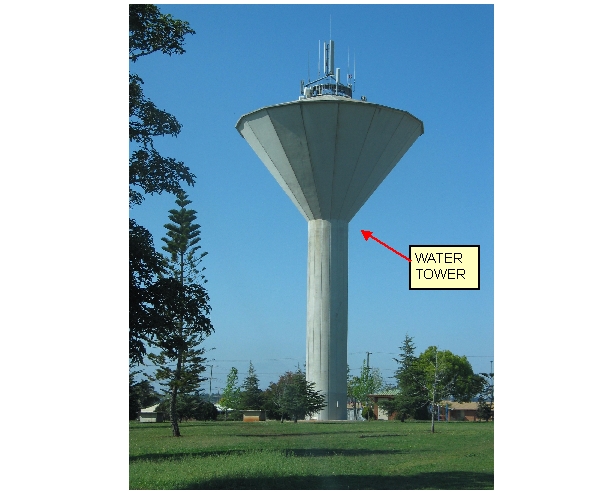

Фигура:2.3.1.2 Фотографии водонапорных башен.

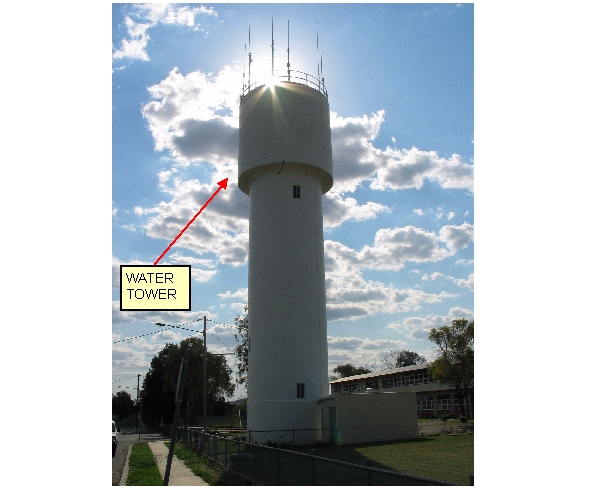

Figure: 2.3.1.2a Photograph Figure: 2.3.1.2b Photograph


[вернуться к началу]

2.3.1.3 Пример 3
Местоположение примера: 152°41'50" восточной долготы, 25°32'38" Южной широты
Отличительные характеристики:
  • Водонапорные башни выглядят как круглые возвышения. Это видно по теневой подписи.
  • Резервуары для воды / водонапорные башни обычно находятся в жилых / городских районах, в отличие от резервуаров для хранения, которые обычно находятся в промышленных / коммерческих районах.
  • Резервуары для воды/водонапорные башни, как правило, расположены отдельно, в отличие от резервуаров для хранения, которые обычно сосредоточены в одном месте.
  • Водонапорные башни, как правило, расположены на равнинных участках, и для обеспечения напора воды их необходимо поднимать.
  • Водонапорные башни могут иметь дополнительные конструкции, установленные сверху.
Региональные соображения:

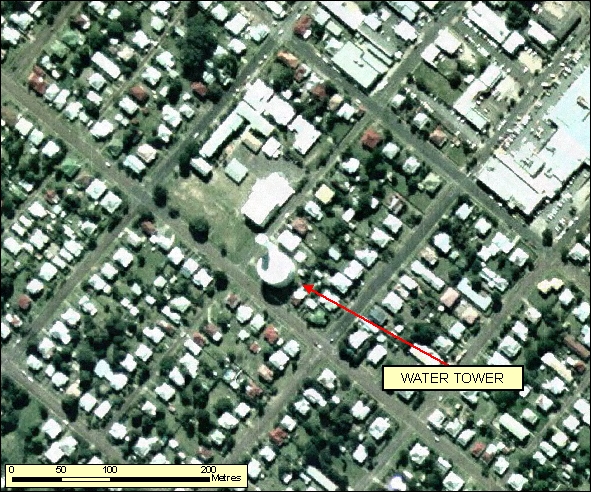

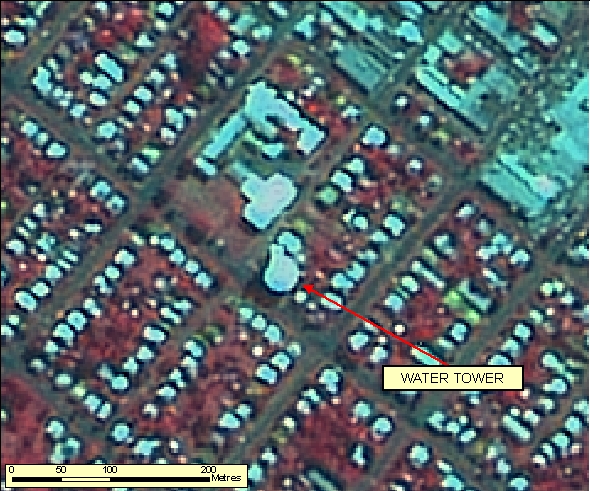

Фигура:2.3.1.3 Изображение резервуаров для воды

Figure: 2.3.1.3a Orthophotography 60cm RGB=123 Figure: 2.3.1.3b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.1.4 Пример 4
Местоположение примера: 146°3'30" Восточной долготы, 34°16'40" Южной широты
Отличительные характеристики:
  • Резервуары для воды выглядят как круглая конструкция, не расположенная на башне.
  • Резервуары для воды / водонапорные башни обычно находятся в жилых / городских районах, в отличие от резервуаров для хранения, которые обычно находятся в промышленных / коммерческих районах.
  • Резервуары для воды/водонапорные башни, как правило, расположены отдельно, в отличие от резервуаров для хранения, которые обычно сосредоточены в одном месте.
Региональные соображения:

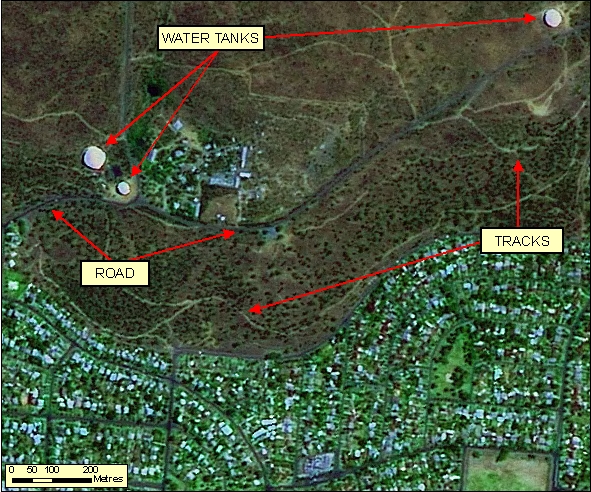

Фигура:2.3.1.4 Изображение резервуаров для воды

Figure: 2.3.1.1b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.2 Каналы

2.3.2.1 Пример 1
Местоположение примера: 150°8'45" Восточной долготы, 28°25'41" Южной широты
Отличительные характеристики:
  • Дренажные системы/каналы можно отличить от дорог, поскольку они не обеспечивают подключение к существующей дорожной сети.
  • Если дренаж/канал полностью высохнет, он будет казаться светлее, чем окружающая почва и растительность. Часто края будут казаться намного светлее из-за вынутого грунта при строительстве.
  • Дренажные системы обычно начинаются у источника воды и могут заканчиваться в водохранилище, плотине или море.
  • Дренажные системы соответствуют рельефу местности, в то время как дороги могут пересекать холмы и долины.
  • На рисунке 2.3.2.1а каналы, заполненные водой, выглядят как темно-синие линейные тела.
  • Использование комбинаций диапазонов мультиспектральных изображений может помочь в интерпретации и дифференциации воды.
Региональные соображения:
  • В районах, где ведется орошаемое земледелие, каналы/дренажные системы представляют собой регулярные структурированные сети, которые показывают иерархию стока воды, уменьшающуюся от источника. Они часто совмещены с загонами и имеют подъездные пути или дороги, идущие параллельно им.

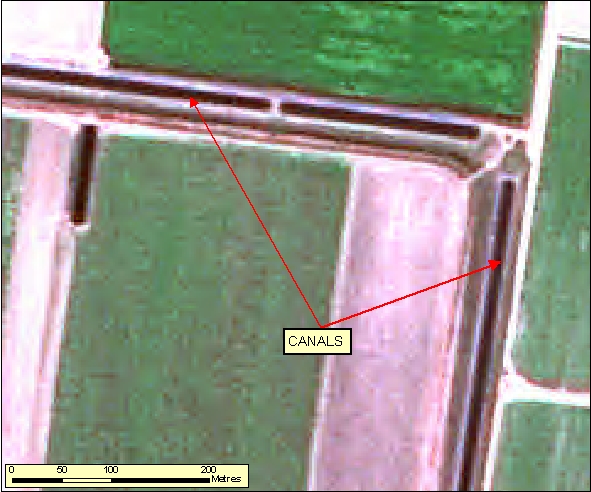

Фигура:2.3.2.1 Представление каналов

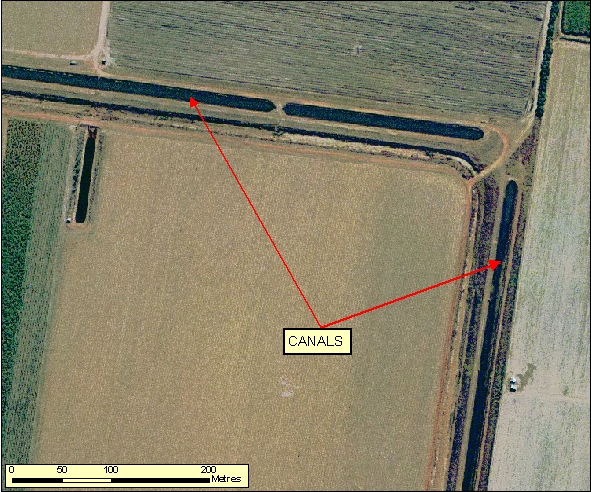

Figure: 2.3.2.1a Orthophotography 40cm RGB=123 Figure: 2.3.2.1b SPOT 2.5m Pseudo-natural


[вернуться к началу]

2.3.2.2 Пример 2
Местоположение примера: 152°52'19" восточной долготы, 25°22'57" Южной широты
Отличительные характеристики:
  • Дренажные системы/каналы можно отличить от дорог, поскольку они не обеспечивают подключение к существующей дорожной сети.
  • На рисунке: 2.3.2.2b обратите внимание, что верхняя часть сливного отверстия рядом с источником воды имеет светло-голубую маркировку, указывающую на наличие воды. Сливной патрубок заканчивается у резервуара для воды, на котором также отмечена такая же маркировка.
  • Если дренаж/канал полностью высохнет, он будет казаться светлее, чем окружающая почва и растительность. Часто края будут казаться намного светлее из-за вынутого грунта при строительстве.
  • Дренажные системы обычно начинаются у источника воды и могут заканчиваться в водохранилище, плотине или море.
  • Дренажные системы соответствуют рельефу местности, в то время как дороги могут пересекать холмы и долины.
  • Использование комбинаций диапазонов мультиспектральных изображений может помочь в интерпретации и дифференциации воды.
Региональные соображения:

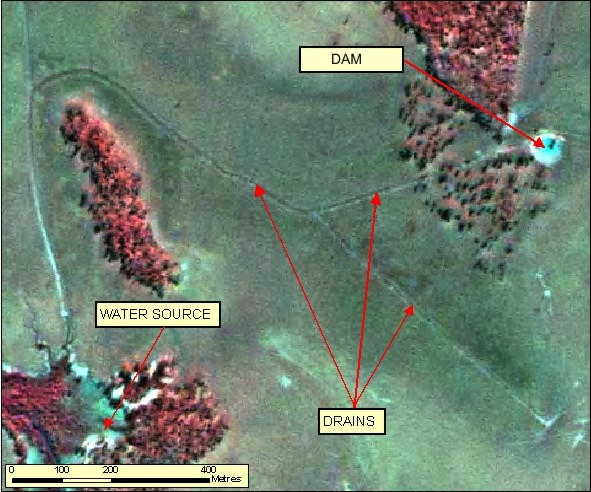

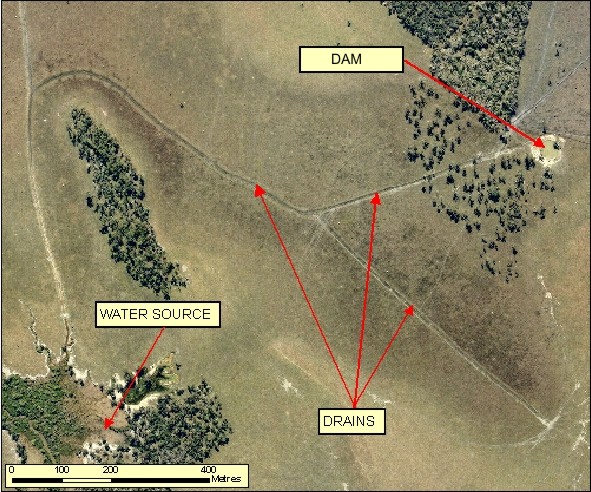

Фигура:2.3.2.2 Представление каналов

Figure: 2.3.2.2a Orthophotography 60cm RGB=123 Figure: 2.3.2.2b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.2.3 Пример 3
Местоположение примера: 149°33'42" восточной долготы, 28°37'13" Южной широты
Отличительные характеристики:
  • Дренажные системы/каналы можно отличить от дорог, поскольку они не обеспечивают подключение к существующей дорожной сети.
  • Если дренаж/канал полностью высохнет, он будет казаться светлее, чем окружающая почва и растительность. Часто края будут казаться намного светлее из-за вынутого грунта при строительстве.
  • Дренажные системы обычно начинаются у источника воды и могут заканчиваться в водохранилище, плотине или море.
  • Дренажные системы соответствуют рельефу местности, в то время как дороги могут пересекать холмы и долины.
  • Использование комбинаций диапазонов мультиспектральных изображений может помочь в интерпретации и дифференциации воды.
Региональные соображения:
  • В районах, где ведется орошаемое земледелие, каналы/дренажные системы представляют собой регулярные структурированные сети, которые показывают иерархию стока воды, уменьшающуюся от источника. Они часто совмещены с загонами и имеют подъездные пути или дороги, идущие параллельно им.

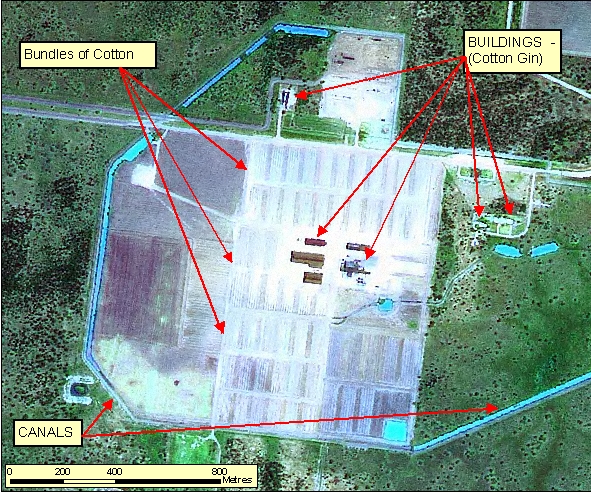

Фигура:2.3.2.3 Представление каналов в сочетании с окружающими объектами.

Figure: 2.3.2.3b SPOT Pseudo-natural RGB=123


[вернуться к началу]

2.3.2.4 Пример 4
Местоположение примера:
Отличительные характеристики:
  • Это пример большого канала, частично заполненного водой, который используется для полива в результате паводков в регионе Новый Южный Уэльс. Обратите внимание на ширину, глубину и длину этого канала.
Региональные соображения:

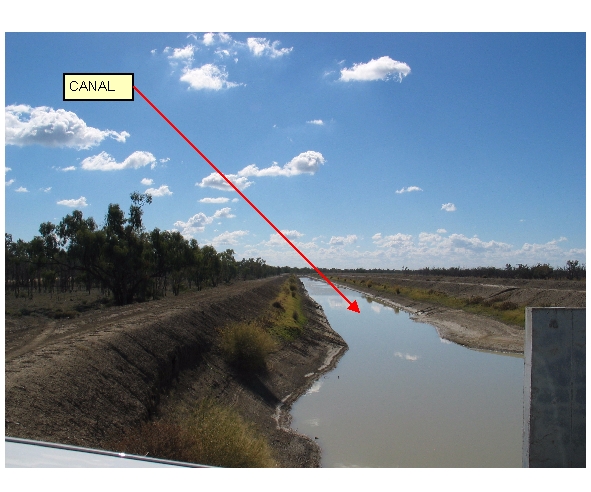

Фигура:2.3.2.4 Фотография канала

Figure: 2.3.2.4 Photograph


[вернуться к началу]

2.3.2.5 Пример 5
Местоположение примера: 150°8'43" восточной долготы, 28°27'8" Южной широты
Отличительные характеристики:
  • Дренажные системы/каналы можно отличить от естественных водотоков по их линейной структуре.
  • Естественные водотоки можно отличить от дренажных каналов по остаткам растительности, прилегающей к руслу ручья.
  • Дренажные системы/каналы можно отличить от дорог, поскольку они не обеспечивают подключение к существующей дорожной сети.
  • Если дренаж/канал полностью высохнет, он будет казаться светлее, чем окружающая почва и растительность. Часто края будут казаться намного светлее из-за вынутого грунта при строительстве.
  • Дренажные системы обычно начинаются у источника воды и могут заканчиваться в водохранилище, плотине или море.
  • Дренажные системы соответствуют рельефу местности, в то время как дороги могут пересекать холмы и долины.
  • Использование комбинаций диапазонов мультиспектральных изображений может помочь в интерпретации и дифференциации воды.
Региональные соображения:
  • В районах, где ведется орошаемое земледелие, каналы/дренажные системы представляют собой регулярные структурированные сети, которые показывают иерархию стока воды, уменьшающуюся от источника. Они часто совмещены с загонами и имеют подъездные пути или дороги, идущие параллельно им.

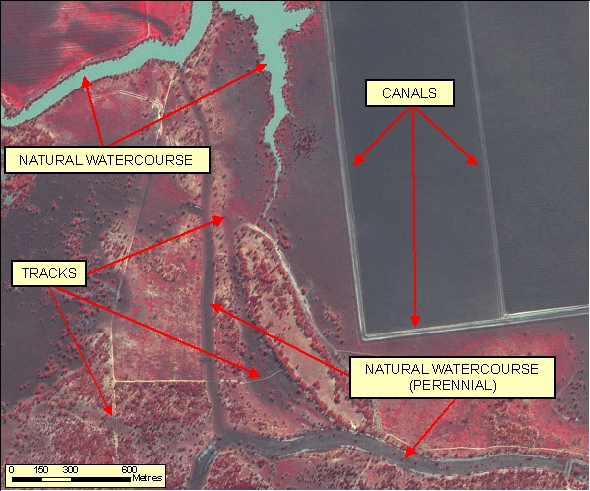

Фигура:2.3.2.5 Представление каналов в сочетании с окружающими объектами.

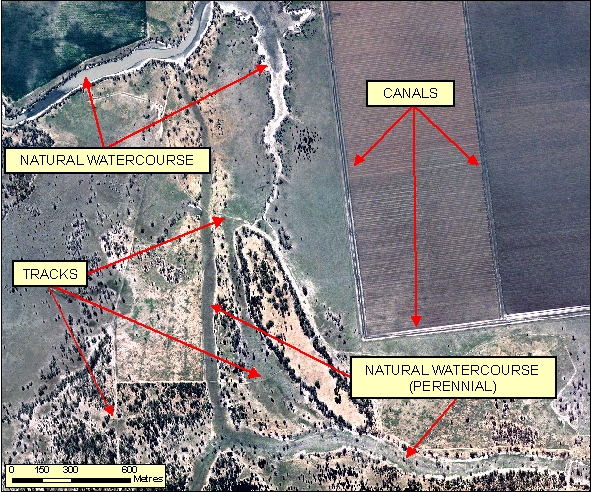

Figure: 2.3.2.5a Orthophotography 60cm RGB=123 Figure: 2.3.2.5b SPOT RGB=123


[вернуться к началу]

2.3.2.6 Пример 6
Местоположение примера: 149°57'7" Восточной долготы, 28°30'42" Южной широты
Отличительные характеристики:
  • Дренажные системы/каналы можно отличить от естественных водотоков по их линейной структуре.
  • Естественные водотоки можно отличить от дренажных каналов по остаткам растительности, прилегающей к руслу ручья.
  • Дренажные системы/каналы можно отличить от дорог, поскольку они не обеспечивают подключение к существующей дорожной сети.
  • Если дренаж/канал полностью высохнет, он будет казаться светлее, чем окружающая почва и растительность. Часто края будут казаться намного светлее из-за вынутого грунта при строительстве.
  • Дренажные системы обычно начинаются у источника воды и могут заканчиваться в водохранилище, плотине или море.
  • Дренажные системы соответствуют рельефу местности, в то время как дороги могут пересекать холмы и долины.
  • Использование комбинаций диапазонов мультиспектральных изображений может помочь в интерпретации и дифференциации воды.
Региональные соображения:
  • В районах, где ведется орошаемое земледелие, каналы/дренажные системы представляют собой регулярные структурированные сети, которые показывают иерархию стока воды, уменьшающуюся от источника. Они часто совмещены с загонами и имеют подъездные пути или дороги, идущие параллельно им.

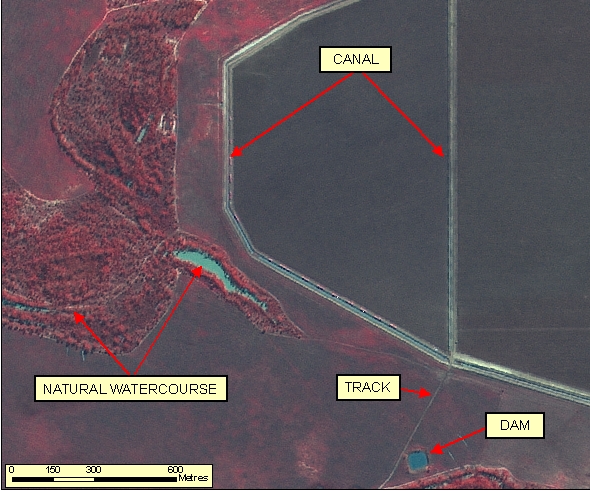

Фигура:2.3.2.6 Представление каналов в сочетании с окружающими объектами.

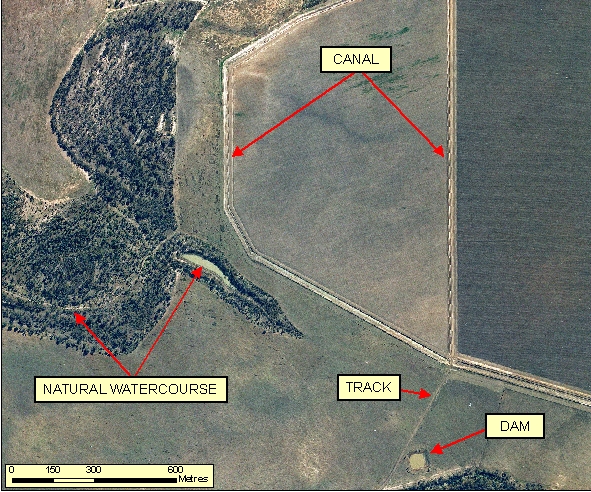

Figure: 2.3.2.6a Orthophotography 60cm RGB=123 Figure: 2.3.2.6b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.2.7 Пример 7
Местоположение примера: 147°16'19" Восточной долготы, 20°05'56" Южной широты
Отличительные характеристики:
  • Дренажные системы/каналы можно отличить от естественных водотоков по их линейной структуре.
  • Естественные водотоки можно отличить от дренажных каналов по остаткам растительности, прилегающей к руслу ручья.
  • Дренажные системы/каналы можно отличить от дорог, поскольку они не обеспечивают подключение к существующей дорожной сети.
  • Если дренаж/канал полностью высохнет, он будет казаться светлее, чем окружающая почва и растительность. Часто края будут казаться намного светлее из-за вынутого грунта при строительстве.
  • Дренажные системы обычно начинаются у источника воды и могут заканчиваться в водохранилище, плотине или море.
  • Дренажные системы соответствуют рельефу местности, в то время как дороги могут пересекать холмы и долины.
  • Использование комбинаций диапазонов мультиспектральных изображений может помочь в интерпретации и дифференциации воды.
Региональные соображения:
  • В районах, где ведется орошаемое земледелие, каналы/дренажные системы представляют собой регулярные структурированные сети, которые показывают иерархию стока воды, уменьшающуюся от источника. Они часто совмещены с загонами и имеют подъездные пути или дороги, идущие параллельно им.

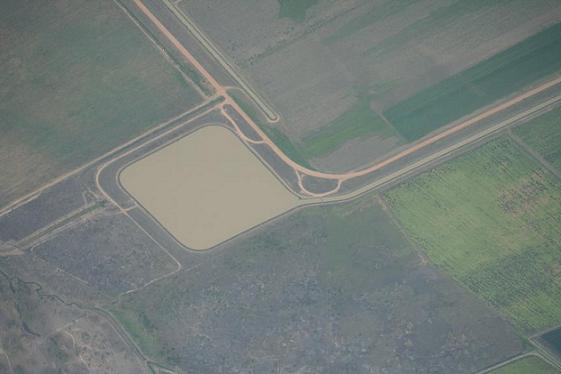

Фигура:2.3.2.7 Представление каналов в сочетании с окружающими объектами.

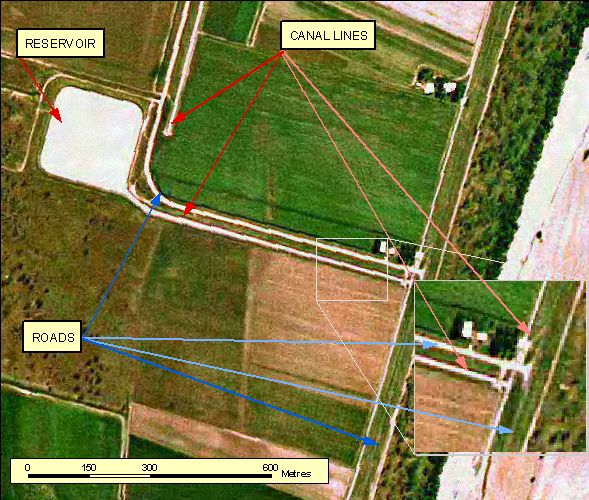

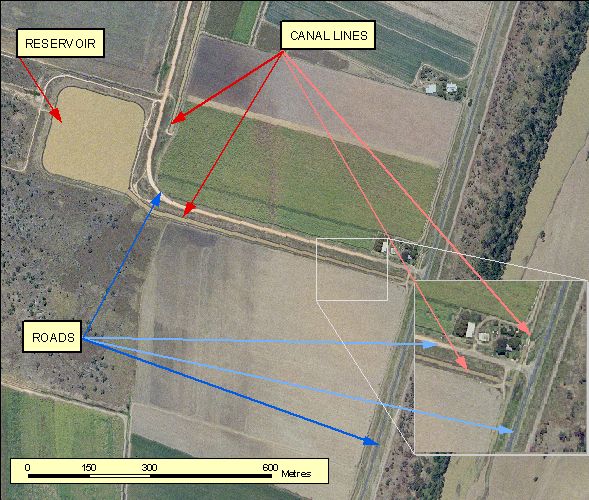

Figure: 2.3.2.7a Orthophotography 50cm RGB=123 Figure: 2.3.2.7b SPOT 2.5m RGB=123 Figure: 2.3.2.7c Oblique Photography Canal Line


[вернуться к началу]

2.3.3 Зоны залегания

2.3.3.1 Пример 1
Местоположение примера: 152°06'32" восточной долготы, 24°47'52" Южной широты
Отличительные характеристики:
  • Участки аквакультуры, как правило, встречаются чаще и меньше по размеру по сравнению с отстойными прудами.
  • Зоны аквакультуры можно отличить от отстойных прудов из-за их близости к другим объектам, таким как городское и сельское водоснабжение, в то время как отстойные пруды редко встречаются вблизи городских и сельских водохранилищ.
  • Зоны аквакультуры легко распознаются на снимках благодаря их прямоугольной или геометрической форме.
Региональные соображения:
Фигура:2.3.3.1 Представление районов аквакультуры.

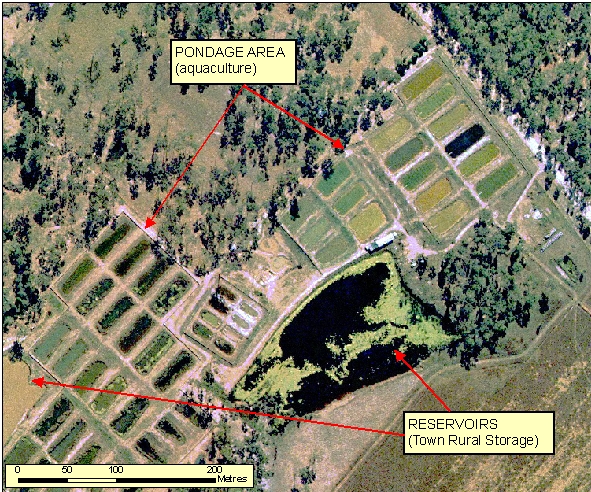

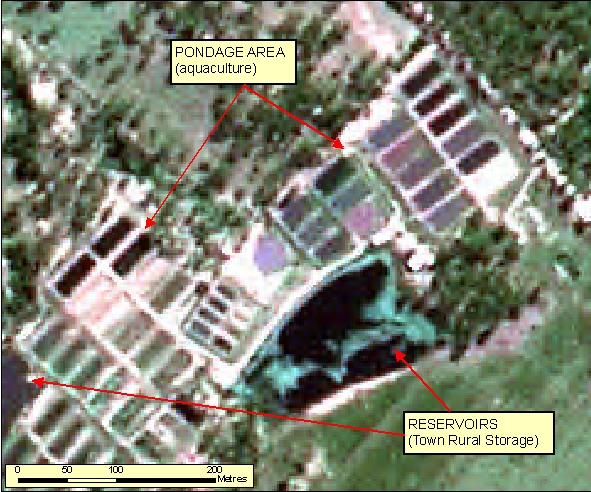

Figure: 2.3.3.1a Orthophotography 40cm RGB=123 Figure: 2.3.3.1b SPOT Pseudo-natural 2.5m


[вернуться к началу]

2.3.3.2 Пример 2
Местоположение примера: 152°06'13" восточной долготы, 24°37'02" Южной широты
Отличительные характеристики:
  • Участки аквакультуры, как правило, встречаются чаще и меньше по размеру по сравнению с отстойными прудами.
  • Зоны аквакультуры можно отличить от отстойных прудов из-за их близости к другим объектам, таким как городское и сельское водоснабжение, в то время как отстойные пруды редко встречаются вблизи городских и сельских водохранилищ.
  • Зоны аквакультуры легко распознаются на снимках благодаря их прямоугольной или геометрической форме.
Региональные соображения:

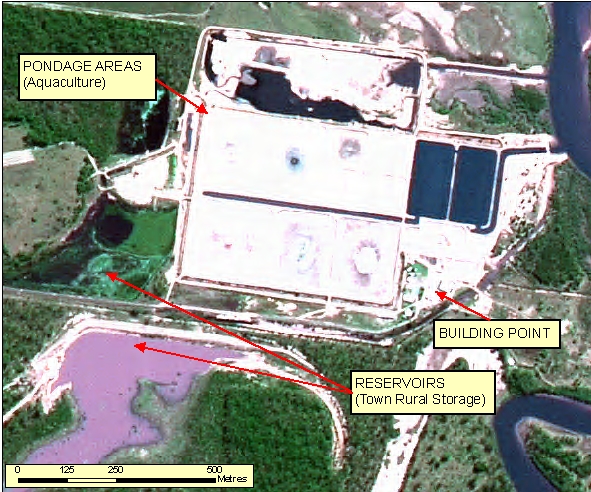

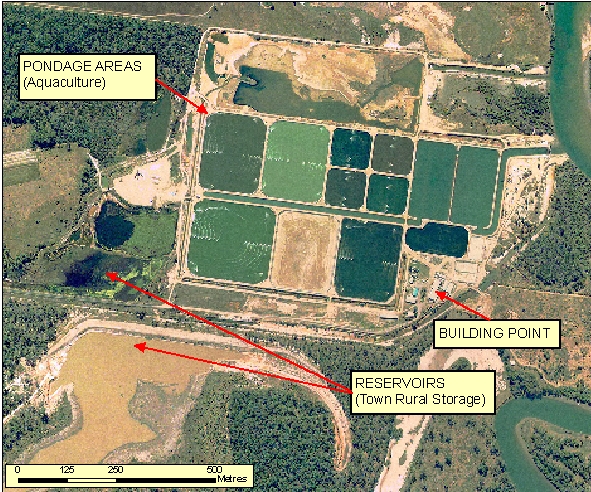

Фигура:2.3.3.2 Представление районов аквакультуры.

Figure: 2.3.3.2a Orthophotography 40cm RGB=123 Figure: 2.3.3.2b SPOT Pseudo-natural 2.5m


[вернуться к началу]

2.3.3.3 Пример 3
Местоположение примера: 152°48'59" восточной долготы, 25°16'23" Южной широты
Отличительные характеристики:
  • Отстойные пруды на снимках выглядят как большие пруды геометрической формы, разделенные дамбами.
  • Пруды-отстойники сточных вод можно отличить от других типов прудов наличием очистных сооружений и инфраструктуры завода.
  • Отстойные пруды изолированы от естественной гидрологической сети.
Региональные соображения:

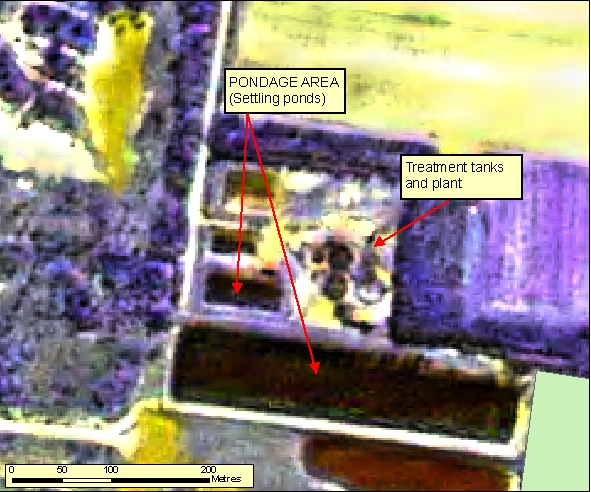

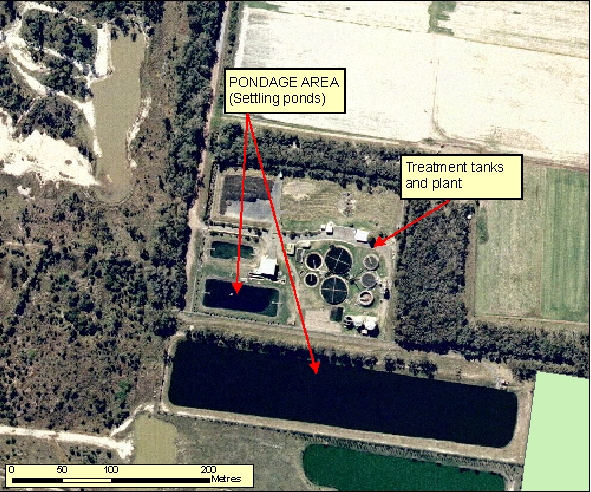

Фигура:2.3.3.3 Представление прудов-отстойников.

Figure: 2.3.3.3a Orthophotography 60cm RGB=123 Figure: 2.3.3.3b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.3.4 Пример 4
Местоположение примера: 152°37'08" восточной долготы, 25°12'40" Южной широты
Отличительные характеристики:
  • Отстойные пруды на снимках выглядят как большие пруды геометрической формы, разделенные дамбами.
  • Пруды-отстойники сточных вод можно отличить от других типов прудов наличием очистных сооружений и инфраструктуры завода.
  • Отстойные пруды изолированы от естественной гидрологической сети.
Региональные соображения:

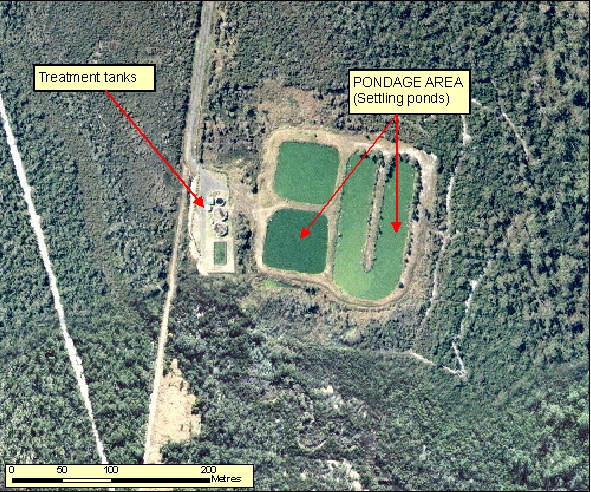

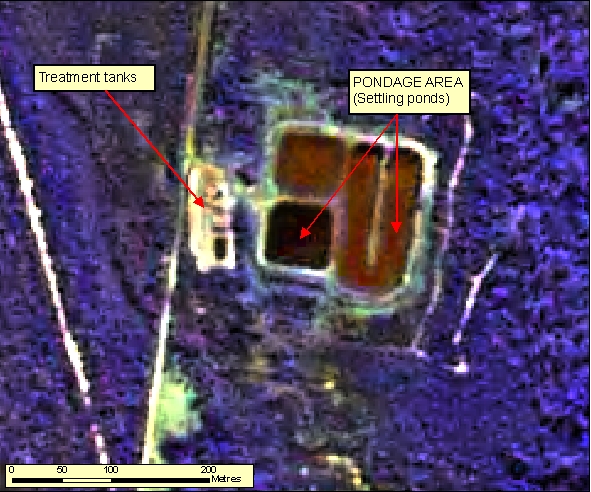

Фигура:2.3.3.4 Представление прудов-отстойников.

Figure: 2.3.3.4a Orthophotography 60cm RGB=123 Figure: 2.3.3.4b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.3.5 Пример 5
Местоположение примера: 144°12'09" восточной долготы, 35°21'36" Южной широты
Отличительные характеристики:

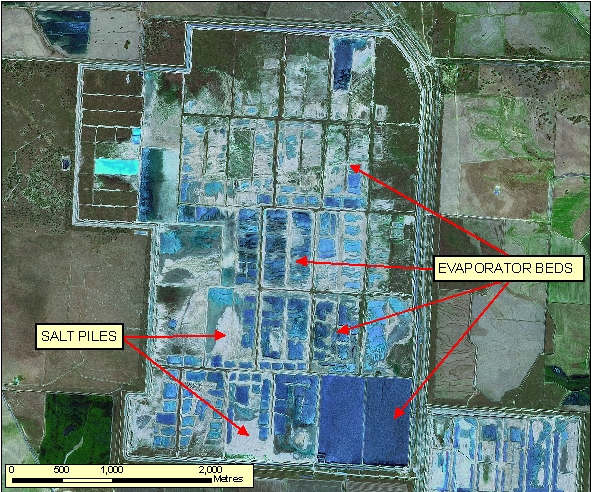

  • На рисунке 2.3.3.5 приведен пример испарителя соли.
  • Грунтовая, скважинная или морская вода закачивается в большие пруды, чтобы вода могла испаряться под воздействием солнца, оставляя после себя соль.
  • Соляные выпарные установки можно отличить от аквакультурных благодаря различным размерам небольших ящиков с неровными краями, расположенных в рамках более крупной сетки.
  • Соль обладает характерным образным оформлением по сравнению с окружающей средой.
Региональные соображения:
  • Соляные испарители можно найти только в районах с низким уровнем осадков и высокой интенсивностью солнечного излучения.
  • Испарители соли, как правило, будут расположены на равнинной местности.
Фигура:2.3.3.5 Схема испарителя соли.

Figure: 2.3.3.5 SPOT 2.5m RGB=321


[вернуться к началу]

2.3.3.6 Пример 6
Местоположение примера: 153°01'50" восточной долготы, 26°45'52" Южной широты
Отличительные характеристики:
  • Участки аквакультуры, как правило, встречаются чаще и меньше по размеру по сравнению с отстойными прудами.
  • Зоны аквакультуры можно отличить от отстойных прудов из-за их близости к другим объектам, таким как городское и сельское водоснабжение, в то время как отстойные пруды редко встречаются вблизи городских и сельских водохранилищ.
  • Зоны аквакультуры легко распознаются на снимках благодаря их прямоугольной или геометрической форме.
  • Как показано на рисунке 2.3.3.6а, пруды незначительно увеличиваются в размерах, чтобы обеспечить рост и зрелость водных видов.
Региональные соображения:

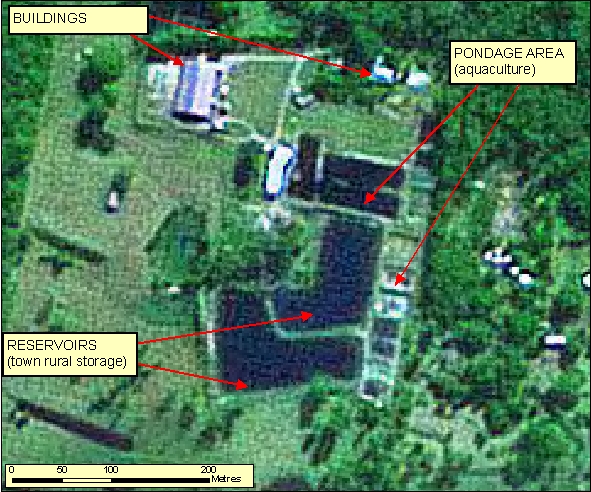

Фигура:2.3.3.6 Представление района аквакультуры.

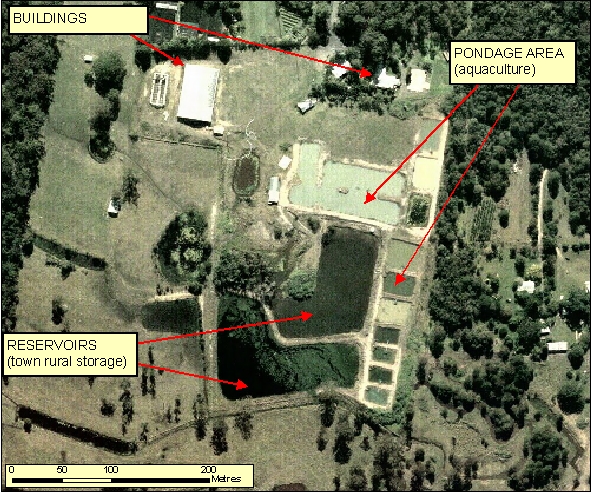

Figure: 2.3.3.6a Orthophotography 60cm RGB=123 Figure: 2.3.3.6b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.3.7 Пример 7
Местоположение примера: 143°48'30" восточной долготы, 35°39'16" Южной широты
Отличительные характеристики:
  • На рисунке 2.3.3.7 приведен пример испарителя соли.
  • Грунтовая, скважинная или морская вода закачивается в большие пруды, чтобы вода могла испаряться под воздействием солнца, оставляя после себя соль.
  • Соляные выпарные установки можно отличить от аквакультурных благодаря различным размерам небольших ящиков с неровными краями, расположенных в рамках более крупной сетки.
  • Соль обладает характерным образным оформлением по сравнению с окружающей средой.
Региональные соображения:
  • Соляные испарители можно найти только в районах с низким уровнем осадков и высокой интенсивностью солнечного излучения.
  • Испарители соли, как правило, будут расположены на равнинной местности.

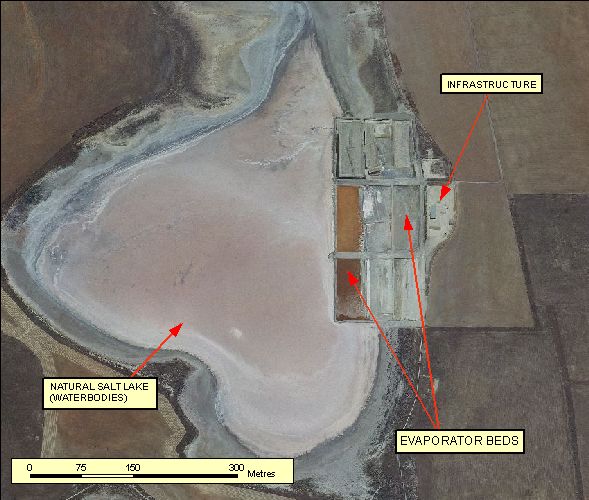

Фигура:2.3.3.7 Схема испарителя соли.

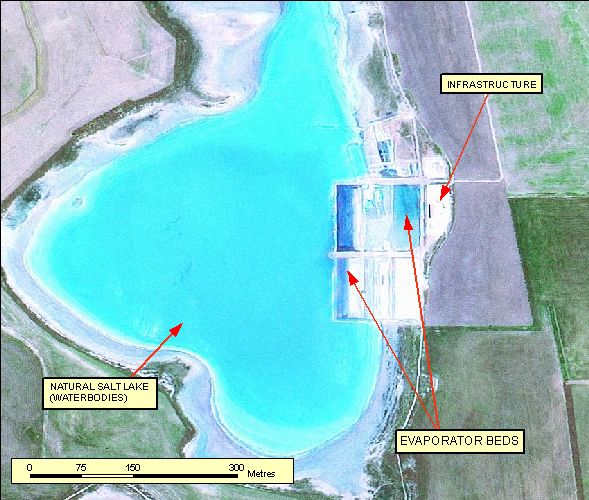

Figure: 2.3.3.7 Orthophotography 50cm RGB=123 Figure: 2.3.3.7 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.4 Резервуары

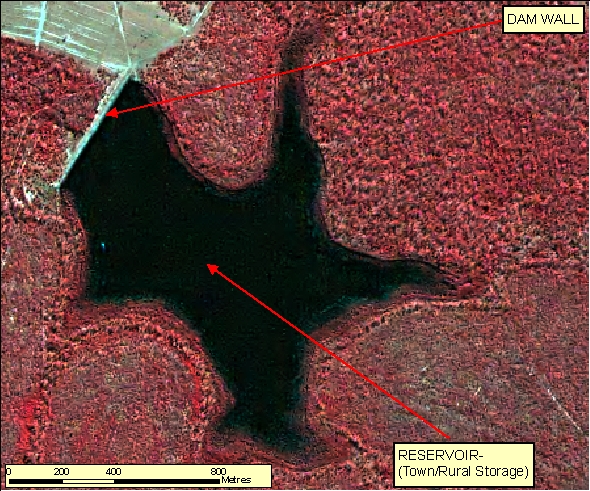

2.3.4.1 Пример 1
Местоположение примера: 152°39'54" восточной долготы, 25°21'41" Южной широты,
Отличительные характеристики:

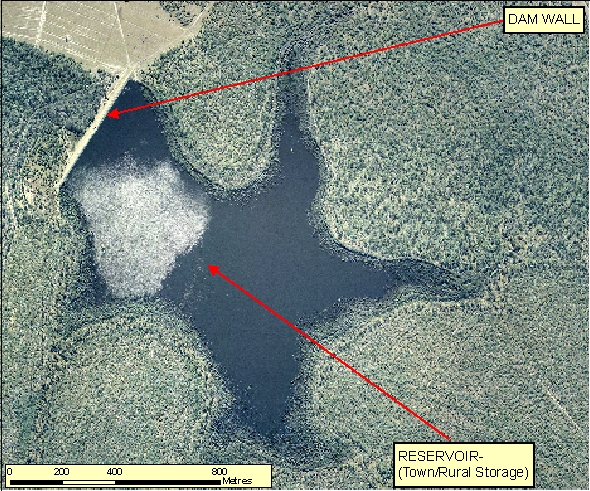

  • Обратите внимание на стену плотины, которая создает водохранилище.
  • В естественных озерах отсутствуют стенки плотин.
  • Стены плотины могут быть построены как из бетона, камня, так и из земляных материалов. На мультиспектральных снимках каждый из них будет иметь свои особенности.
  • Стенки плотины могут ограничивать частичную границу водохранилища или все его пространство целиком, в зависимости от рельефа и способа сооружения водохранилища.
Региональные соображения:
Фигура:2.3.4.1 Представление водоема в сочетании с окружающими объектами.

Figure: 2.3.4.1a Orthophotography 60cm RGB=123 Figure: 2.3.4.1b SPOT 2.5m RGB=321


[вернуться к началу]

2.3.4.2 Пример 2
Местоположение примера: 151°06'32" восточной долготы, 24°47'52" Южной широты,
Отличительные характеристики:
  • Городские и сельские хранилища в этом примере используются для обеспечения водой аквакультурного объекта, а не для потребления человеком.
  • В естественных озерах отсутствуют стенки плотин.
  • Стены плотины могут быть построены как из бетона, камня, так и из земляных материалов. На мультиспектральных снимках каждый из них будет иметь свои особенности.
  • Стенки плотины могут ограничивать частичную границу водохранилища или все его пространство целиком, в зависимости от рельефа и способа сооружения водохранилища.
Региональные соображения:
Фигура:2.3.4.2 Представление водоема в сочетании с прилегающими территориями.

Figure: 2.3.4.2a Orthophotography 40cm RGB=123 Figure: 2.3.4.2b SPOT Pseudo-natural 2.5m RGB=123


[вернуться к началу]

2.3.4.3 Пример 3
Местоположение примера: 149°35'21" восточной долготы, 28°35'52" Южной широты,
Отличительные характеристики:
  • Крупные водоемы для орошения при паводках можно определить по соответствующей инфраструктуре, такой как хлопкоочистительные установки, которые требуют применения методов паводкового орошения.
  • В естественных озерах отсутствуют стенки плотин.
  • Стены плотины могут быть построены как из бетона, камня, так и из земляных материалов. На мультиспектральных снимках каждый из них будет иметь свои особенности.
  • Стенки плотины могут ограничивать частичную границу водохранилища или все его пространство целиком, в зависимости от рельефа и способа сооружения водохранилища.
Региональные соображения:

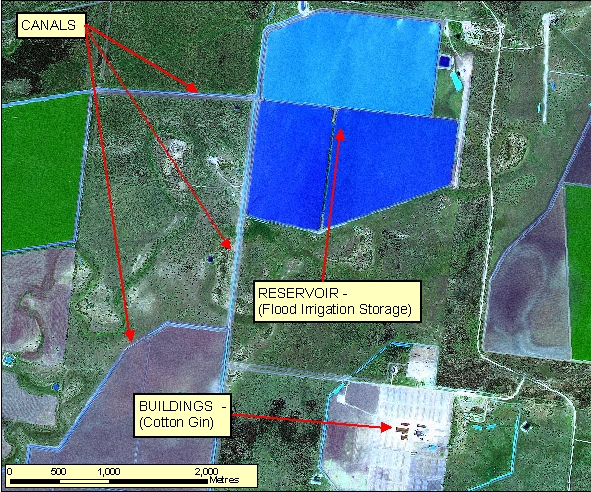

Фигура:2.3.4.3 Представление водоема в сочетании с окружающими объектами.

Figure: 2.3.4.3 SPOT Pseudo-natural 2.5m


[вернуться к началу]

2.3.4.4 Пример 4
Местоположение примера: 146°1'54" Восточной долготы, 34°16'31" Южной широты,
Отличительные характеристики:
  • Городские и сельские водохранилища могут отличаться от водохранилищ для паводкового орошения своей близостью к населенным пунктам и использованием окружающего ландшафта.
  • Накопление воды при паводковом орошении обычно происходит в низменных районах интенсивного сельскохозяйственного производства хлопка и риса.
  • Водохранилища для паводкового орошения, как правило, примыкают к большим полям интенсивного сельского хозяйства.
  • Стены плотины могут быть построены как из бетона, камня, так и из земляных материалов. На мультиспектральных снимках каждый из них будет иметь свои особенности.
  • Стенки плотины могут ограничивать частичную границу водохранилища или все его пространство целиком, в зависимости от рельефа и способа сооружения водохранилища.
Региональные соображения:
Фигура:2.3.4.4 Представление водоема в сочетании с окружающими объектами.

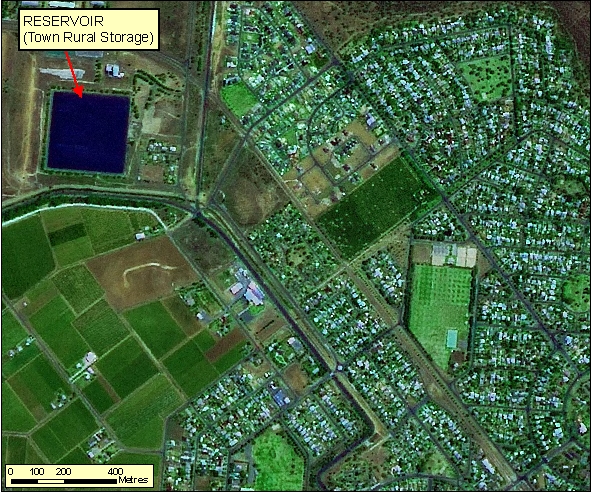

Figure: 2.3.4.4 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.4.5 Пример 5
Местоположение примера: 145°32'20" восточной долготы, 34°29'36" Южной широты,
Отличительные характеристики:
  • Крупные водоемы для орошения при паводках можно определить по соответствующей инфраструктуре, такой как хлопкоочистительные установки, которые требуют применения методов паводкового орошения.
  • В естественных озерах отсутствуют стенки плотин.
  • Стены плотины могут быть построены как из бетона, камня, так и из земляных материалов. На мультиспектральных снимках каждый из них будет иметь свои особенности.
  • Стенки плотины могут частично перекрывать границу водохранилища или полностью перекрывать его в зависимости от рельефа и способа сооружения водохранилища.
Региональные соображения:

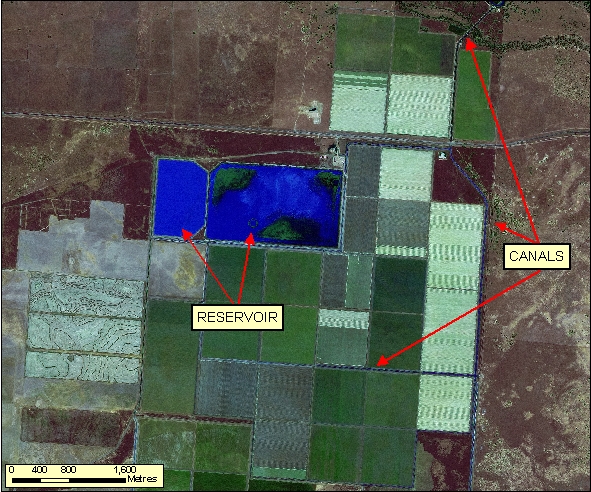

Фигура:2.3.4.5 Представление водоема в сочетании с окружающими объектами.

Figure: 2.3.4.5 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.4.6 Пример 6
Местоположение примера: 150°32'28" восточной долготы, 34°13'44" Южной широты,
Отличительные характеристики:
  • Этот пример 2.3.4.6 является примером того, чтонетдля захвата в качестве резервуара.
  • Нет никаких свидетельств наличия искусственных барьеров, что указывает на то, что эти объекты являются естественными водоемами. В нынешних климатических условиях возможно, что эти водоемы являются частью реки, подверженной засухе. С понижением уровня воды реки становятся сегментированными и удерживают воду только в более глубоких впадинах.
Региональные соображения:

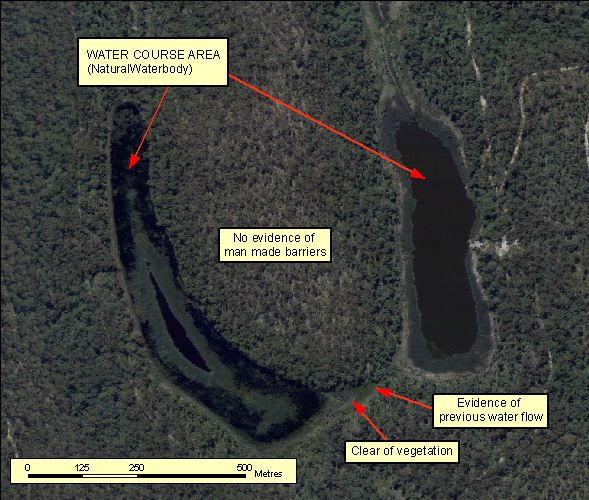

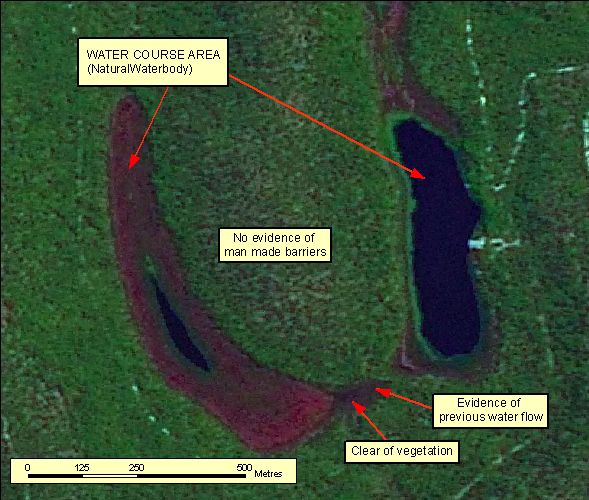

Фигура:2.3.4.6 Изображение естественного водоема, который не следует путать с водохранилищем.

Figure: 2.3.4.6a Orthophotography 50cm RGB=123 Figure: 2.3.4.6b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.5 Плотины

2.3.5.1 Пример 1
Местоположение примера: 144°5'7" восточной долготы, 35°1'15" Южной широты
Отличительные характеристики:
  • Плотины можно отличить от растительности на тематических снимках по их синему оттенку в сравнении с красным оттенком растительности.
  • Плотины также можно определить по окружающему грунту, который был нарушен или смещен во время строительства плотины. Это может помочь отличить сухие плотины от понижений.
  • Спектральная характеристика может также указывать на наличие воды даже в сухой плотине. На рисунке 2.3.5.1 точечные изображения указывают на наличие воды с характерным светло-синим оттенком.
Региональные соображения:
Фигура:2.3.5.1 Представление плотин

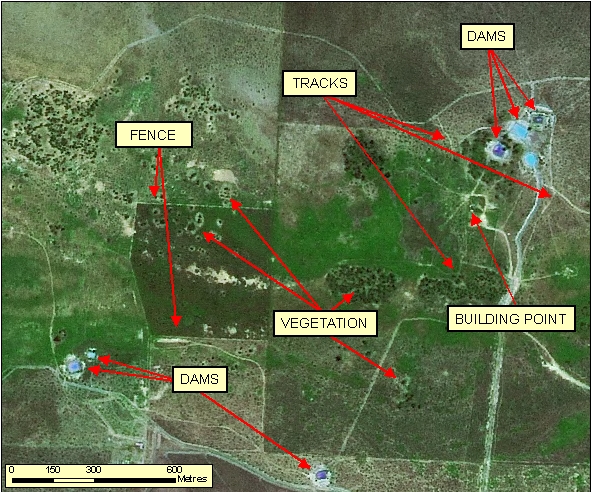

Figure: 2.3.5.1 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.5.2 Пример 2
Местоположение примера: 144°51'59" восточной долготы, 28°20'30" Южной широты
Отличительные характеристики:
  • Плотины можно отличить от растительности на тематических снимках по их синему оттенку в сравнении с красным оттенком растительности.
  • Плотины также можно определить по окружающему грунту, который был нарушен или смещен во время строительства плотины. Это может помочь отличить сухие плотины от понижений.
  • Спектральная характеристика может также указывать на наличие воды даже в сухой плотине. На рисунке 2.3.6.2b точечные изображения указывают на наличие воды светло-голубым цветом.
  • Стенки плотины могут быть установлены поперек естественного водотока, образуя городское или сельское водохранилище выше по течению. О водохранилищах такого типа можно судить по пересыханию естественного водотока ниже по течению и по тому, что стенки плотины выходят за пределы естественного водотока.
Региональные соображения:

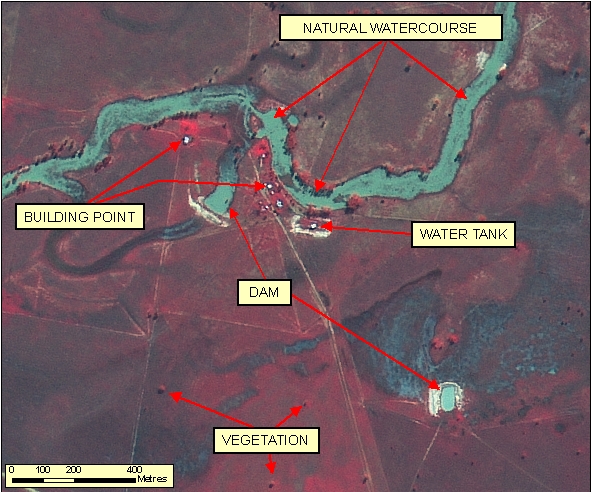

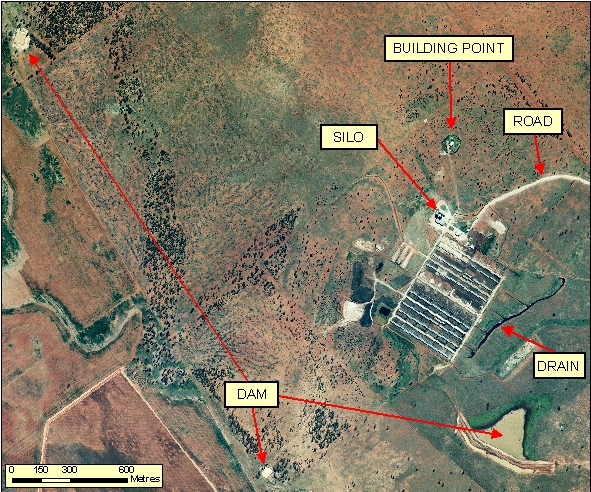

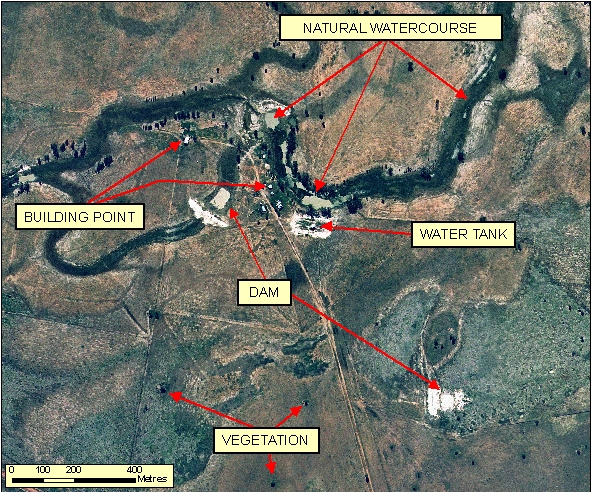

Фигура:2.3.5.2 Представление плотин

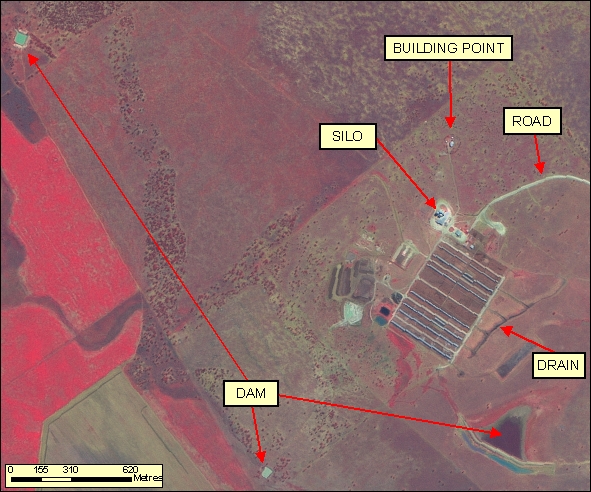

Figure: 2.3.5.2a Orthophotography 60cm RGB=123 Figure: 2.3.5.2b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.5.3 Пример 3
Местоположение примера: 149°6'00" восточной долготы, 28°46'14" Южной широты
Отличительные характеристики:
  • Плотины можно отличить от растительности на тематических снимках по их синему оттенку в сравнении с красным оттенком растительности.
  • Плотины также можно определить по окружающему грунту, который был нарушен или смещен во время строительства плотины. Это может помочь отличить сухие плотины от понижений.
  • Спектральная характеристика может также указывать на наличие воды даже в сухой плотине. На рисунке 2.3.5.3b точечные изображения указывают на наличие воды светло-голубым цветом.
Региональные соображения:
Фигура:2.3.5.3 Представление плотин

Figure: 2.3.5.2a Orthophotography 60cm RGB=123 Figure: 2.3.5.2b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.5.4 Пример 4
Местоположение примера: 149°4'28" восточной долготы, 34°59'50" Южной широты
Отличительные характеристики:
  • Плотины можно определить по окружающему грунту, который был нарушен или смещен во время строительства плотины. Это может помочь отличить сухие плотины от понижений.
  • Спектральный отклик может также указывать на наличие воды даже в сухой плотине.
Региональные соображения:

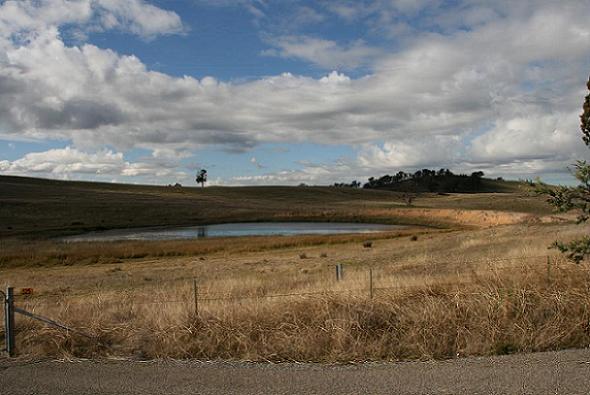

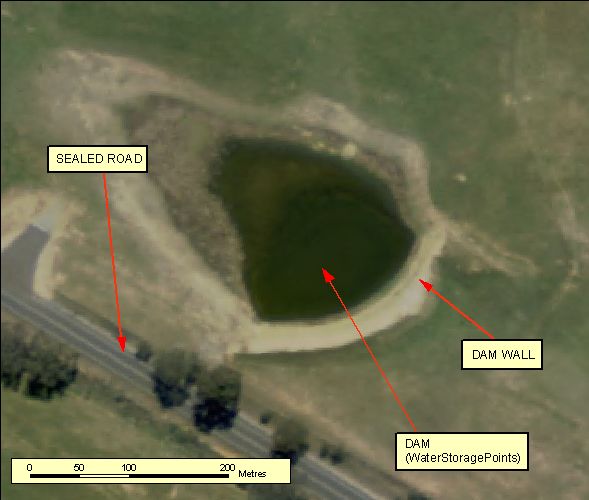

Фигура:2.3.5.4 Изображение плотин

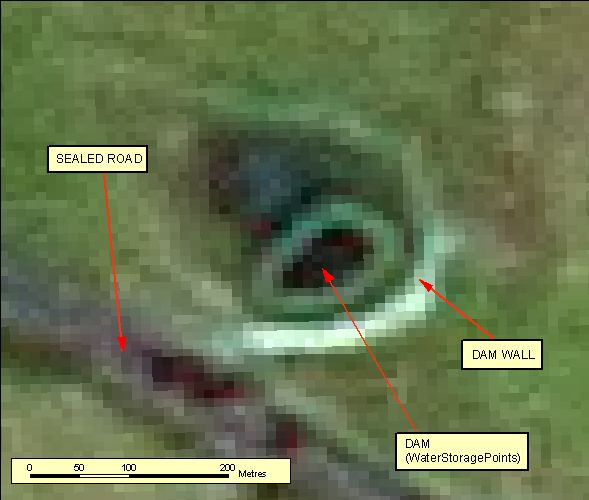

Figure: 2.3.5.4a Orthophotography 50cm RGB=123 Figure: 2.3.5.4b SPOT 2.5m RGB=123 Figure: 2.3.5.4c Oblique Photography Farm Dam


[вернуться к началу]

2.3.6 Контурные банки

2.3.6.1 Пример 1
Местоположение примера: 151°41'56" восточной долготы, 27°37'23" Южной широты
Отличительные характеристики:
  • Контурные насыпи представляют собой земляные сооружения, возведенные с интервалами поперек обработанных склонов.
  • Контурные берега перехватывают сток и направляют его в близлежащие дренажные системы или водоемы.
  • Очертания берегов можно определить по небольшим насыпям, препятствующим обвалу грунта.
  • Контурные берега не должны восприниматься как каналы.
  • Каналы обычно начинаются у источника воды и могут заканчиваться водохранилищем, плотиной или морем.
  • Контурные берега отличаются от каналов тем, что каналы активно транспортируют воду (с помощью перекачки).
Региональные соображения:

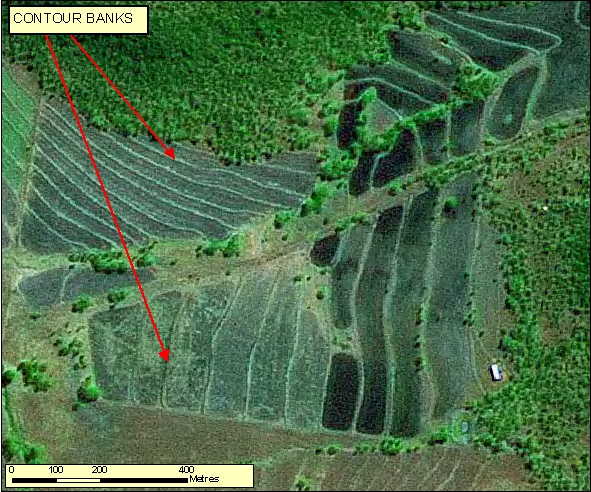

Фигура:2.3.6.1 Представление контурных банков.

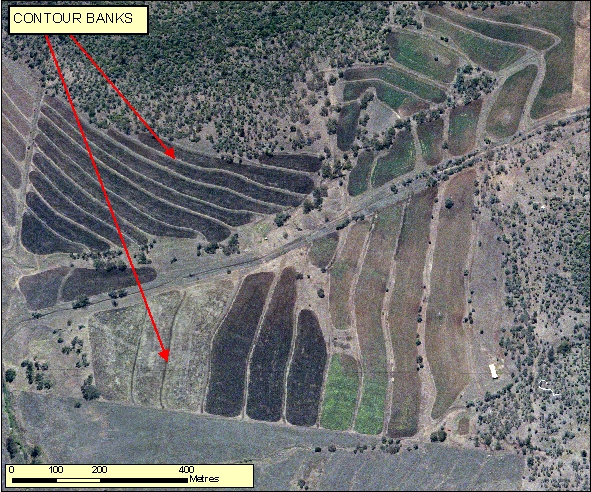

Figure: 2.3.6.1a Orthophotography 60cm RGB=123 Figure: 2.3.6.1b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.6.2 Пример 2
Местоположение примера: 151°52'05" восточной долготы, 27°49'33" Южной широты
Отличительные характеристики:
  • Контурные насыпи представляют собой земляные сооружения, возведенные с интервалами поперек обработанных склонов.
  • Контурные берега перехватывают сток и направляют его в близлежащие дренажные системы или водоемы.
  • Очертания берегов можно определить по небольшим насыпям, препятствующим обвалу грунта.
  • Контурные берега не должны восприниматься как каналы.
  • Каналы обычно начинаются у источника воды и могут заканчиваться водохранилищем, плотиной или морем.
  • Контурные берега отличаются от каналов тем, что каналы активно транспортируют воду (с помощью перекачки).
Региональные соображения:

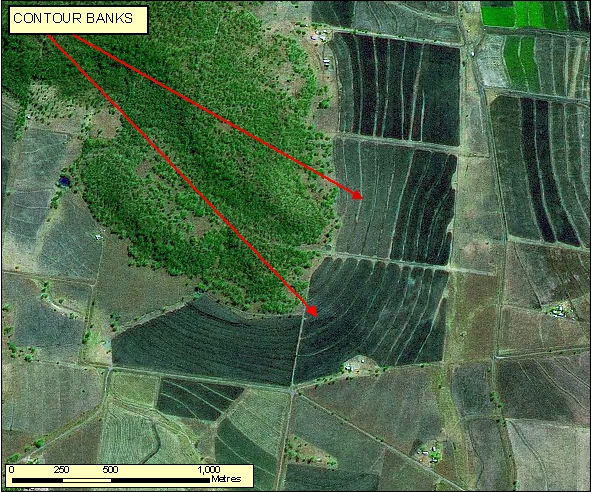

Фигура:2.3.6.2 Представление контурных банков.

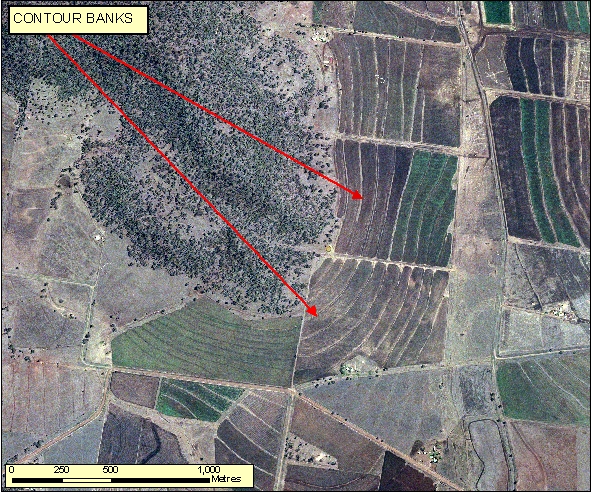

Figure: 2.3.6.2a Orthophotography 60cm RGB=123 Figure: 2.3.6.2b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.6.3 Пример 3
Местоположение примера: 151°54'47" восточной долготы, 27°47'37" Южной широты
Отличительные характеристики:
  • Контурные насыпи представляют собой земляные сооружения, возведенные с интервалами поперек обработанных склонов.
  • Контурные берега перехватывают сток и направляют его в близлежащие дренажные системы или водоемы.
  • Очертания берегов можно определить по небольшим насыпям, препятствующим обвалу грунта.
  • Контурные берега не должны восприниматься как каналы.
  • Каналы обычно начинаются у источника воды и могут заканчиваться водохранилищем, плотиной или морем.
  • Контурные берега отличаются от каналов тем, что каналы активно транспортируют воду (с помощью перекачки).
Региональные соображения:

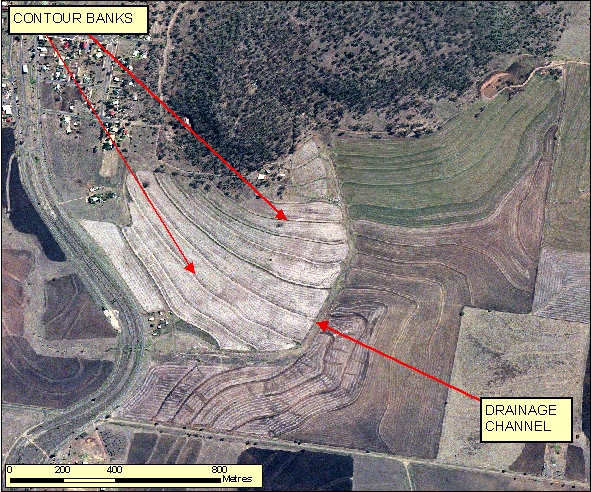

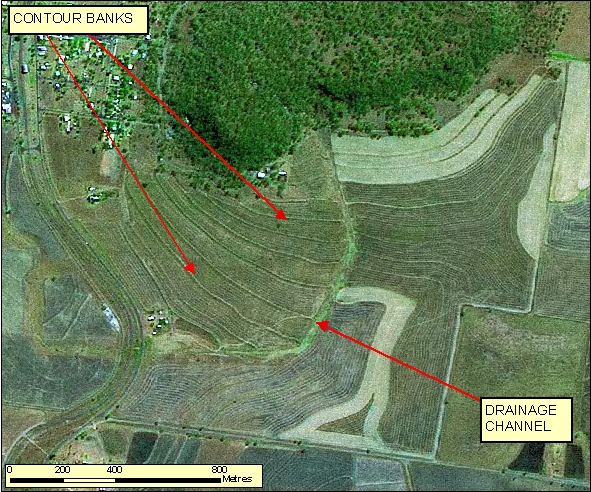

Фигура:2.3.6.3 Представление контурных банков.

Figure: 2.3.6.3a Orthophotography 60cm RGB=123 Figure: 2.3.6.3b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.6.4 Пример 4
Местоположение примера: 147°50'08" восточной долготы, 33°41'36" Южной широты
Отличительные характеристики:
  • Контурные насыпи представляют собой земляные сооружения, возведенные с интервалами поперек обработанных склонов.
  • Контурные берега перехватывают сток и направляют его в близлежащие дренажные системы или водоемы.
  • Очертания берегов можно определить по небольшим насыпям, препятствующим обвалу грунта.
  • Контурные берега не должны восприниматься как каналы.
  • Каналы обычно начинаются у источника воды и могут заканчиваться водохранилищем, плотиной или морем.
  • Контурные берега отличаются от каналов тем, что каналы активно транспортируют воду (с помощью перекачки).
Региональные соображения:

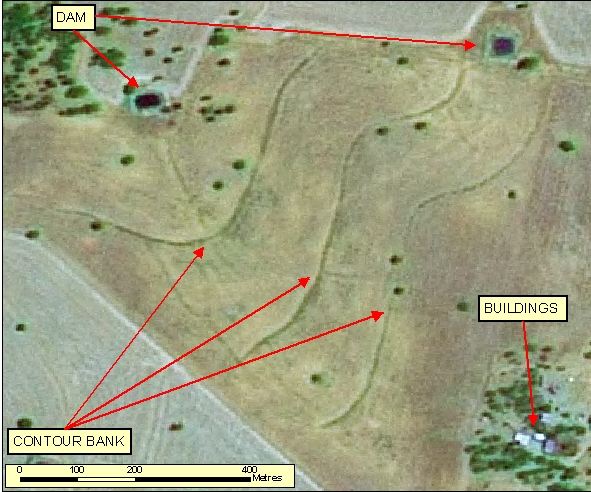

Фигура:2.3.6.4 Представление контурных банков.

Figure: 2.3.6.4 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.6.5 Пример 5
Местоположение примера: 147°50'08" восточной долготы, 33°44'46" Южной широты
Отличительные характеристики:
  • Контурные насыпи представляют собой земляные сооружения, возведенные с интервалами поперек обработанных склонов.
  • Контурные берега перехватывают сток и направляют его в близлежащие дренажные системы или водоемы.
  • Очертания берегов можно определить по небольшим насыпям, препятствующим обвалу грунта.
  • Контурные берега не должны восприниматься как каналы.
  • Каналы обычно начинаются у источника воды и могут заканчиваться водохранилищем, плотиной или морем.
  • Контурные берега отличаются от каналов тем, что каналы активно транспортируют воду (с помощью перекачки).
Региональные соображения:
Фигура:2.3.6.5 Представление контурных банков.

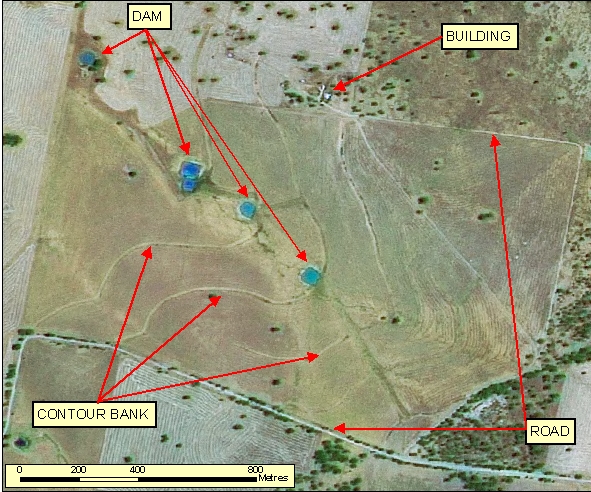

Figure: 2.3.6.5 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.6.6 Пример 6
Местоположение примера: 147°58'44" восточной долготы, 33°47'21" Южной широты
Отличительные характеристики:
  • Контурные насыпи представляют собой земляные сооружения, возведенные с интервалами поперек обработанных склонов.
  • Контурные берега перехватывают сток и направляют его в близлежащие дренажные системы или водоемы.
  • Очертания берегов можно определить по небольшим насыпям, препятствующим обвалу грунта.
  • Контурные берега не должны восприниматься как каналы.
  • Каналы обычно начинаются у источника воды и могут заканчиваться водохранилищем, плотиной или морем.
  • Контурные берега отличаются от каналов тем, что каналы активно транспортируют воду (с помощью перекачки).
Региональные соображения:

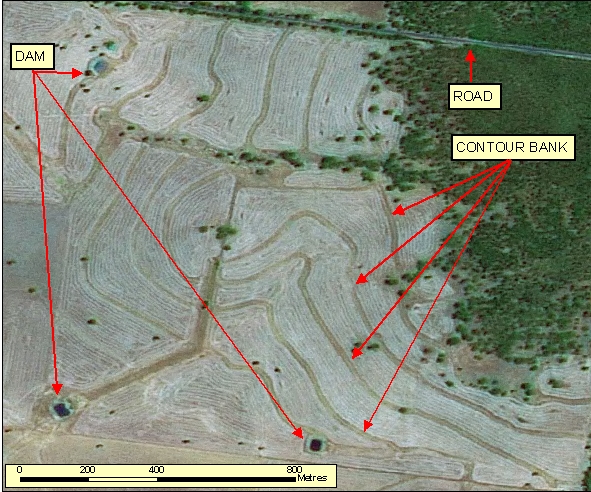

Фигура:2.3.6.6 Представление контурных банков.

Figure: 2.3.6.6 SPOT 2.5m RGB=123


[вернуться к началу]

2.3.7 Плотины в сравнении с растительностью

2.3.7.1 Пример 1
Местоположение примера: 149°51'51" восточной долготы, 28°20'51" Южной широты,
Отличительные характеристики:
  • Плотины можно отличить от растительности на тематических снимках по их синему оттенку в сравнении с красным оттенком растительности.
  • В этом примере концентрация сходных признаков указывает на растительность.
Региональные соображения:

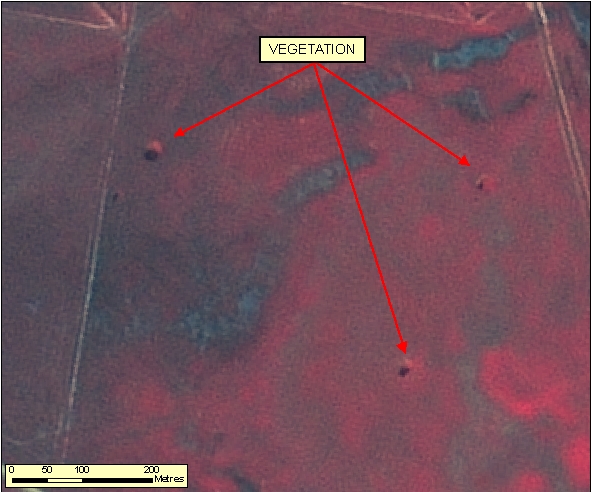

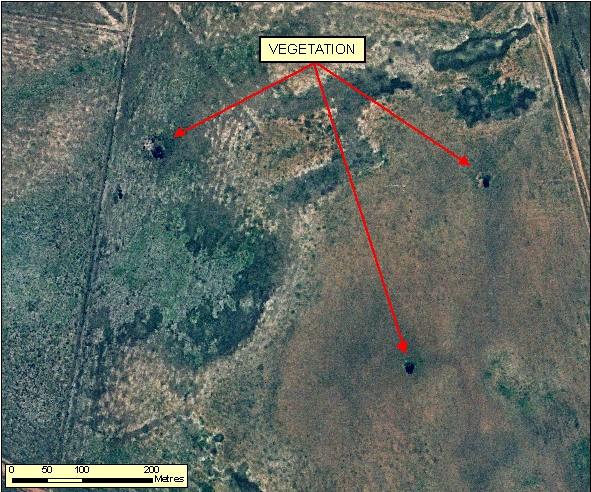

Фигура:2.3.7.1 Представление растительности.

Figure: 2.3.7.1a Orthophotography 100cm RGB=123 Figure: 2.3.7.1b SPOT 2.5m RGB=123


[вернуться к началу]

2.3.7.2 Пример 2
Местоположение примера: 148°41'09" восточной долготы, 35°10'57" Южной широты,
Отличительные характеристики:
  • Плотины можно отличить от растительности на тематических снимках по их синему оттенку в сравнении с красным оттенком растительности.
  • На рисунке 2.3.7.2а показаны две плотины рядом с темно-зеленой растительностью. Растительность часто можно принять за плотину, поскольку она темно-зеленого цвета и имеет овальную форму. Как к плотинам, так и к растительности есть открытые дорожки, обеспечивающие доступ.
  • Там, где используются изображения, сравниваются существующие сигнатуры полос между известными признаками и неизвестными новыми признаками, чтобы помочь в интерпретации различий между растительностью и водой.
Региональные соображения:

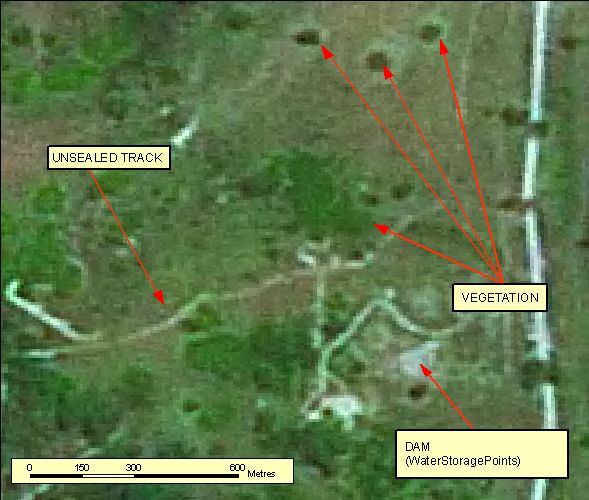

Фигура:2.3.7.2 Представление растительности.

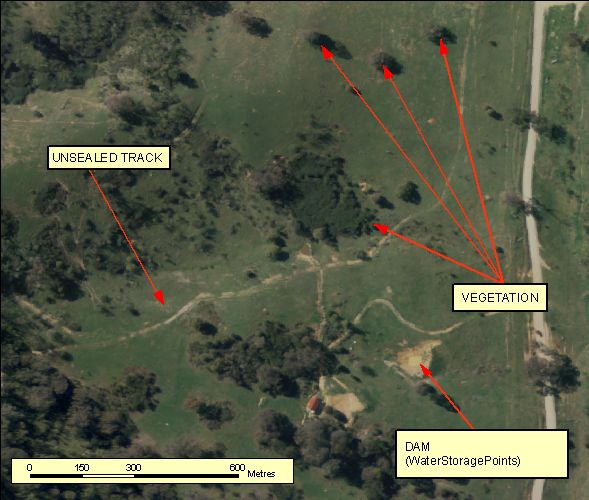

Figure: 2.3.7.2a Orthophotography 50cm RGB=123 Figure: 2.3.7.2b SPOT 2.5m RGB=123

Контакт по теме:mapfeedback@ga.gov.au Последнее обновление: 20 января 2012 г.
