2.8 Полезность

2.8.1 Линии электропередач

2.8.1.1 Пример 1
Местоположение примера: 148°54'21" восточной долготы, 34°51'41" Южной широты
Отличительные характеристики:
  • Проволока или провода, укрепленные на столбах или опорах, используются для передачи электроэнергии высокого напряжения.
  • Наличие нескольких столбов или опор на одинаковом расстоянии друг от друга указывает на то, что между ними проходят линии электропередачи. Линии электропередачи заканчиваются на подстанции или электростанции.
Региональные соображения:
Фигура:2.8.1.1 Представление линий электропередачи, заканчивающихся на подстанции.

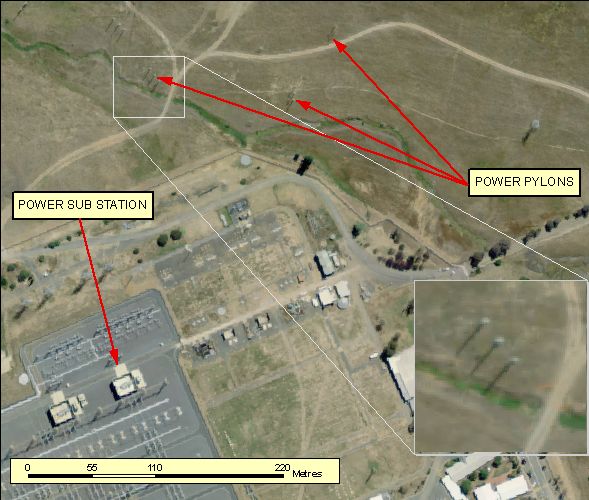

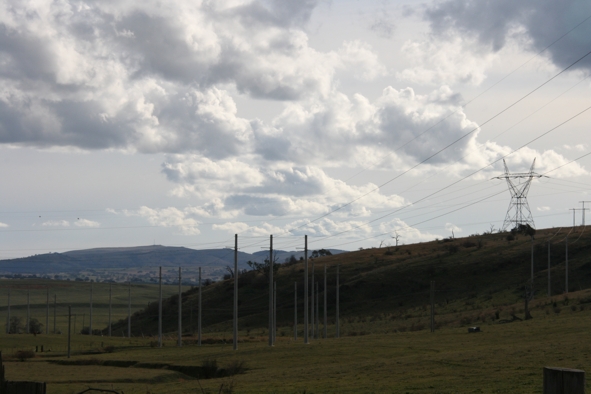

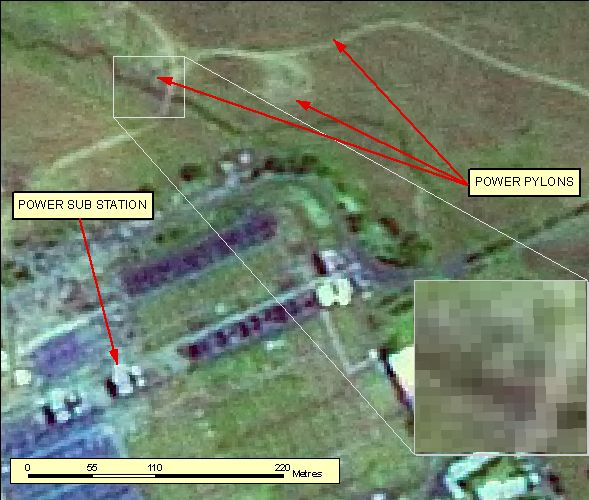

Figure: 2.8.1.1a Orthophotography 50cm RGB=123 Figure: 2.8.1.1b SPOT Pseudo-natural 2.5m Figure: 2.8.1.1c Oblique Photography Powerlines


[вернуться к началу]

2.8.2 Подстанция

2.8.2.1 Пример 1
Местоположение примера: 148°54'21" восточной долготы, 34°51'41" Южной широты
Отличительные характеристики:
  • Проволока или провода, укрепленные на столбах или опорах, используются для передачи электроэнергии высокого напряжения.
  • Наличие нескольких столбов или опор на одинаковом расстоянии друг от друга указывает на то, что между ними проходят линии электропередачи. Линии электропередачи заканчиваются на подстанции или электростанции.
Региональные соображения:
Фигура:2.8.2.1 Представление линий электропередачи, заканчивающихся на подстанции.

Figure: 2.8.2.1a Orthophotography 50cm RGB=123 Figure: 2.8.2.1b SPOT Pseudo-natural 2.5m


[вернуться к началу]

2.8.2.2 Пример 2
Местоположение примера: 149°42'20" восточной долготы, 34°47'06" Южной широты
Отличительные характеристики:
  • Небольшие подстанции обычно представляют собой четко огороженные участки с бетонным или другим искусственным покрытием, чтобы свести к минимуму вероятность возгорания.
  • Признаки того, что линии электропередач входят в подстанцию и выходят из нее.
  • Также можно увидеть ряды преобразователей напряжения.
Региональные соображения:

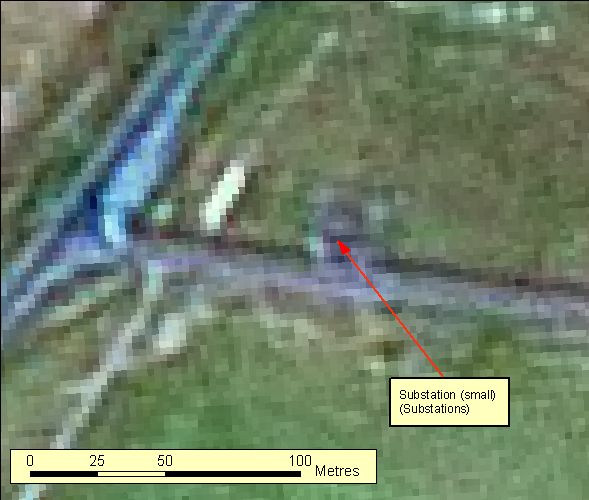

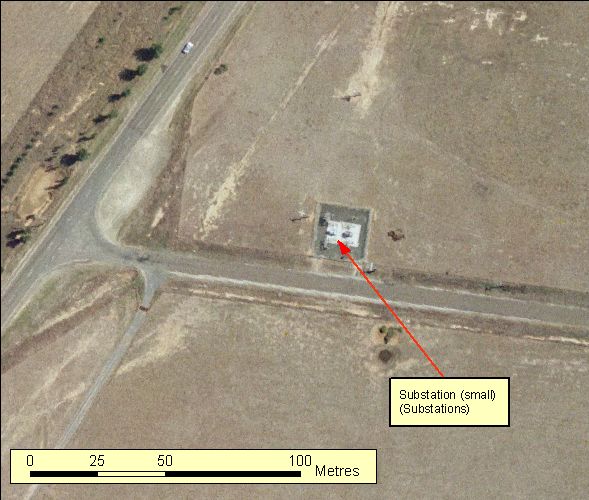

Фигура:2.8.2.2 Представление небольшой подстанции.

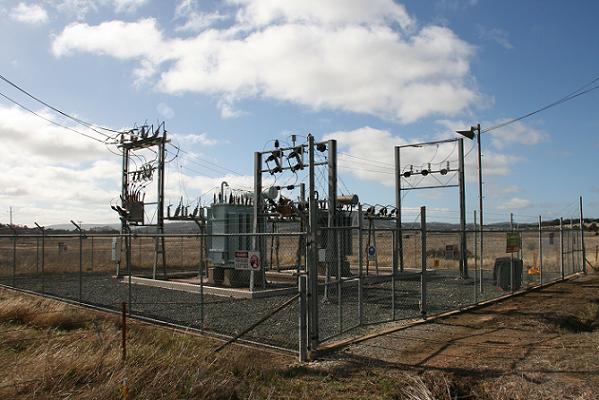

Figure: 2.8.2.2a Orthophotography 60cm RGB=123 Figure: 2.8.2.2b SPOT Pseudo-natural 2.5m Figure: 2.8.2.2c Oblique Photography Small Substation


[вернуться к началу]

2.8.2.3 Пример 3
Местоположение примера: 149°12'57" Восточной долготы, 35°20'22" Южной широты
Отличительные характеристики:
  • Крупные подстанции, как правило, представляют собой четко огороженные участки с бетонным или другим искусственным покрытием, чтобы свести к минимуму вероятность возникновения пожара. Могут быть видны вспомогательные здания, средства связи и безопасности
  • Признаки того, что линии электропередач входят в подстанцию и выходят из нее.
  • Также можно увидеть ряды преобразователей напряжения.
Региональные соображения:

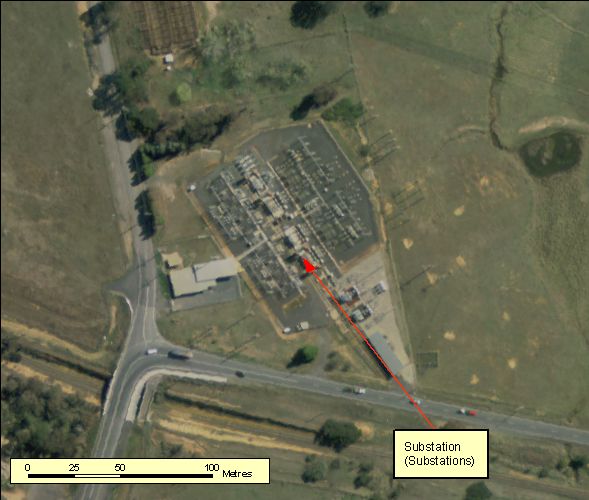

Фигура:2.8.2.3 Представление средне-крупной подстанции.

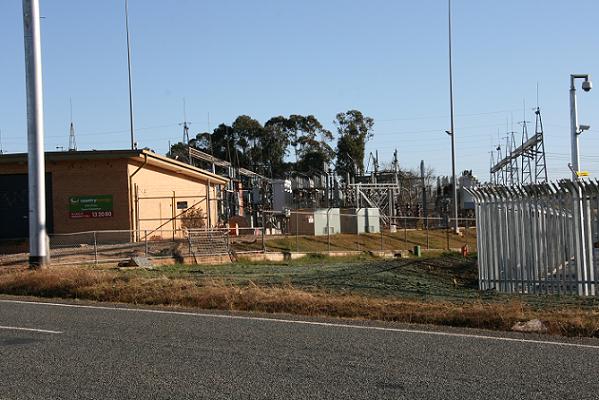

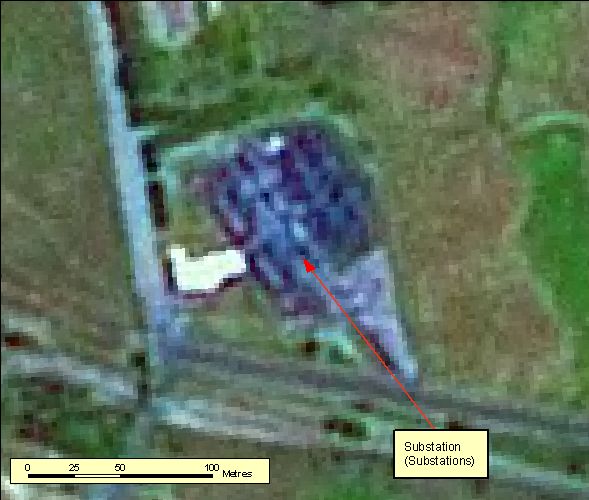

Figure: 2.8.2.3a Orthophotography 60cm RGB=123 Figure: 2.8.2.3b SPOT Pseudo-natural 2.5m Figure: 2.8.2.3c Oblique Photography Medium Substation


[вернуться к началу]

2.8.3 Электростанция Или Объект По Производству Электроэнергии

2.8.3.1 Пример 1
Местоположение примера: 148°17'32" восточной долготы, 35°36'35" Южной широты
Отличительные характеристики:
  • Гидроэлектрические электростанции вырабатывают электроэнергию за счет улавливания энергии от силы падающей или текущей воды.
  • Как правило, потоки воды направляются во впускные трубы, которые затем приводят в действие водяную турбину. Трубопроводы могут быть расположены снаружи или встроены в конструкцию стенки плотины.
  • Водяная турбина или генератор могут быть размещены внутри, непосредственно под стеной плотины или рядом с ней
Региональные соображения:
    Связано с большими водохранилищами и районами с высоким годовым количеством осадков.

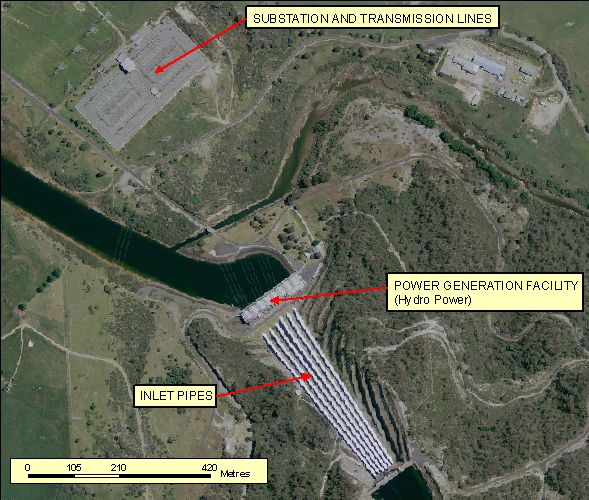

Фигура:2.8.3.1 Представление гидроэлектростанции и связанного с ней объекта по производству электроэнергии.

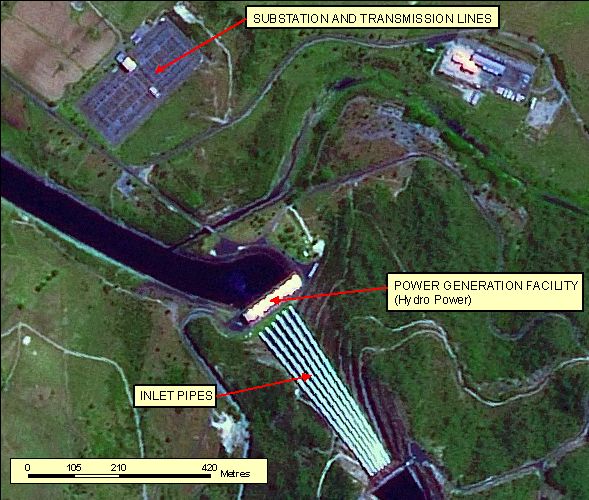

Figure: 2.8.3.1a Orthophotography 50cm RGB=123 Figure: 2.8.3.1b SPOT Pseudo-natural 2.5m RGB=123


[вернуться к началу]

2.8.3.2 Пример 2
Местоположение примера: 150°05'04" восточной долготы, 33°24'14" Южной широты
Отличительные характеристики:
  • Угольные электростанции производят электроэнергию за счет сжигания угля.
  • Они состоят из характерной большой охлаждающей трубы и нескольких более узких высоких дымовых труб. Объекты угольной энергетики будут окружены водоемами для охлаждения и сбора отходов.
  • Сопутствующая инфраструктура может включать в себя угольные склады, конвейеры, автомобильные и железные дороги и подстанцию для преобразования и распределения вырабатываемой электроэнергии.
Региональные соображения:
    Угольные электростанции обычно расположены на окраинах небольших населенных пунктов, часто поблизости находятся шахты.
Фигура:2.8.3.2 Представление электростанции, работающей на угле, и связанного с ней объекта по производству электроэнергии.

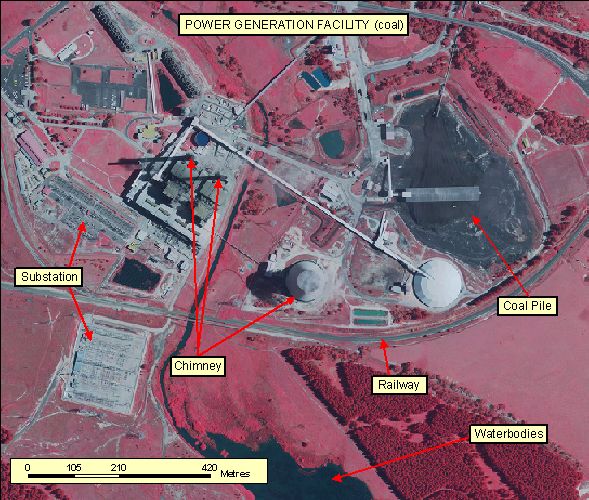

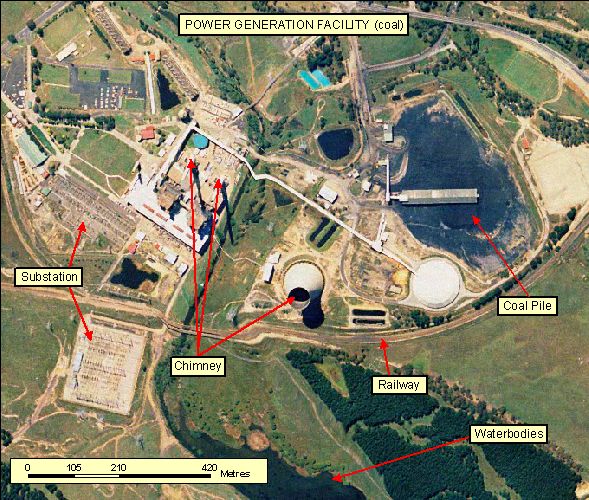

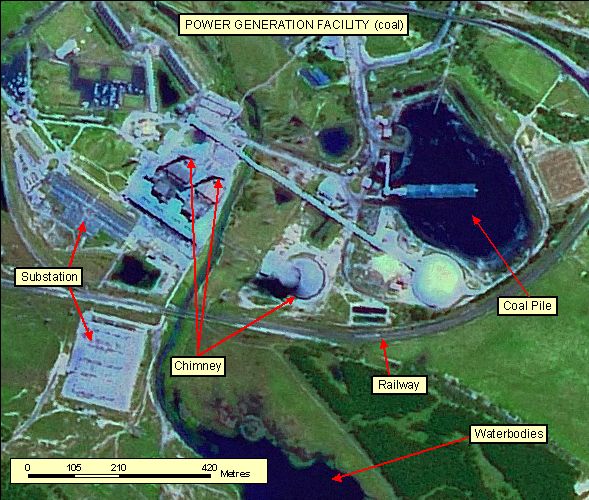

Figure: 2.8.3.2a Orthophotography 50cm RGB=123 Figure: 2.8.3.2b SPOT Pseudo-natural 2.5m RGB=123 Figure: 2.8.3.2c SPOT Infrared 2.5m


[вернуться к началу]

2.8.3.3 Пример 3
Местоположение примера: 149°12'27" восточной долготы, 33°37'17" Южной широты
Отличительные характеристики:
  • Объекты ветроэнергетики или ветряные электростанции производят электроэнергию за счет использования одного или нескольких ветрогенераторов.
  • Отличительные особенности ветряных турбин-генераторов, как правило, представляют собой высокие конструкции из цельных колонн с вращающимися лопастями, которые вырабатывают энергию из ветра.
  • Ветряные турбины будут разделены горизонтальным расстоянием (от 100 м до более чем 2 км), чтобы обеспечить беспрепятственный поток ветра. Между генераторами появятся дорожки для технического обслуживания.
  • Земля, используемая для строительства ветряных турбин, как правило, будет двойного назначения, что позволит выращивать овец, крупный рогатый скот или растениеводство.
  • Тени от турбин иногда могут быть более четким признаком турбин, чем сами турбины, в зависимости от угла обзора изображения.
Региональные соображения:
    Объекты по производству энергии ветра обычно находятся там, где преобладают сильные ветры.
  • Прибрежные земли, горные хребты и большие открытые сельскохозяйственные или пастбищные угодья являются наиболее подходящими местами для размещения ветряных электростанций.
  • Обычно они находятся вдали от крупных населенных пунктов из-за проблем с шумом.
Фигура:2.8.3.3 Представление объекта по производству электроэнергии на ветроэлектростанции.

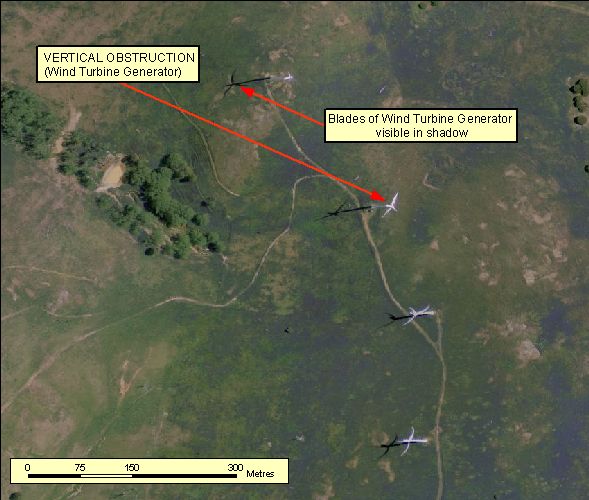

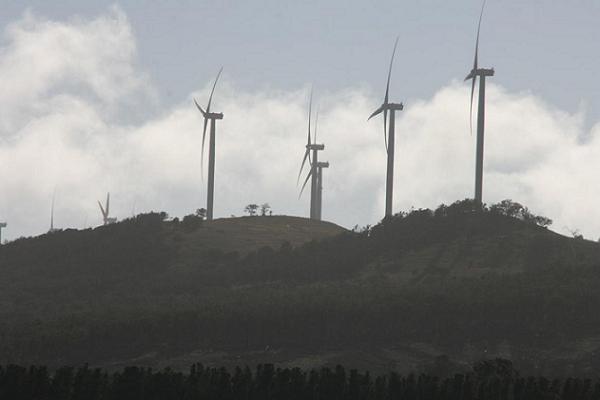

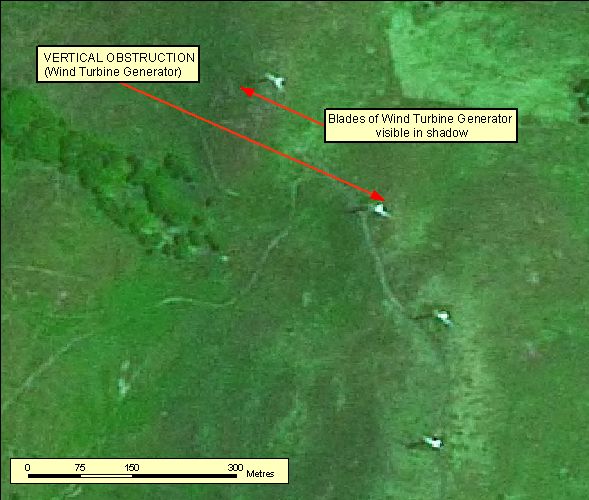

Figure: 2.8.3.3a Orthophotography 50cm RGB=123 Figure: 2.8.3.3b SPOT Pseudo-natural 2.5m RGB=123 Figure: 2.8.3.3c Oblique Photography Wind Farm


[вернуться к началу]

2.8.3.4 Пример 4
Местоположение примера: 116°15'38" Восточной долготы, 33°20'35" Южной широты
Отличительные характеристики:
  • Угольные электростанции производят электроэнергию за счет сжигания угля.
  • Они состоят из характерной большой охлаждающей трубы и нескольких более узких высоких дымовых труб. Объекты угольной энергетики будут окружены водоемами для охлаждения и сбора отходов.
  • Сопутствующая инфраструктура может включать в себя угольные склады, конвейеры, автомобильные и железные дороги и подстанцию для преобразования и распределения вырабатываемой электроэнергии.
Региональные соображения:
    Угольные электростанции обычно расположены на окраинах небольших населенных пунктов, часто поблизости находятся шахты.
Фигура:2.8.3.4 Представление электростанции, работающей на угле, и связанного с ней объекта по производству электроэнергии.

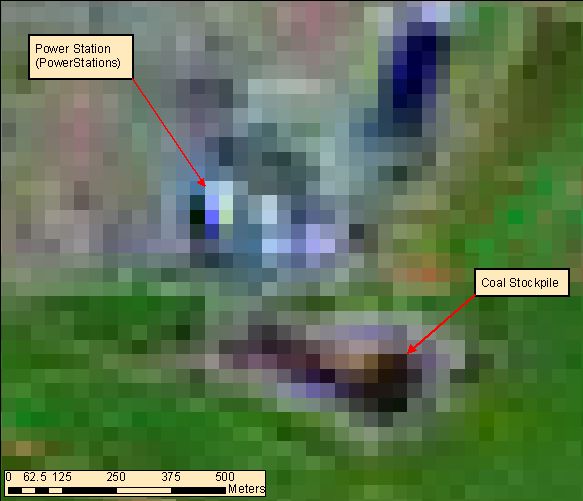

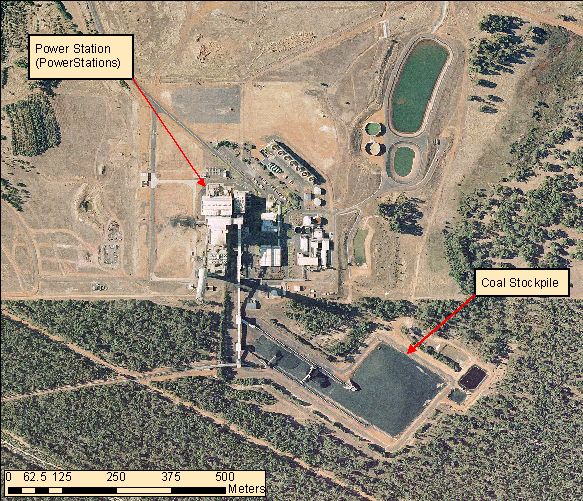

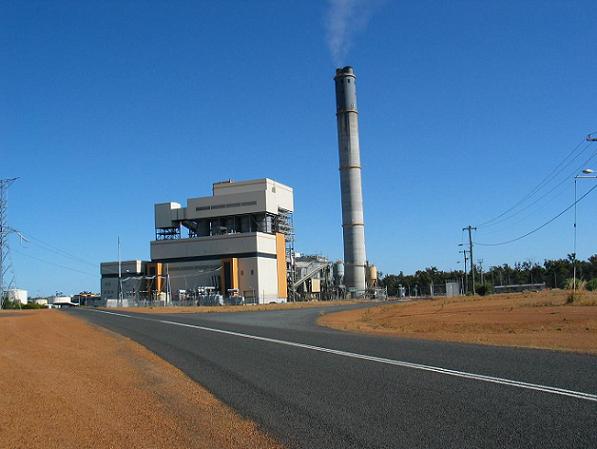

Figure: 2.8.3.4a Orthophotography 50cm RGB=123 Figure: 2.8.3.4b SPOT Pseudo-natural 2.5m RGB=123 Figure: 2.4.6.4c Oblique Photography Power Station
