Бортовые электромагнитные исследования

Опросы AusAEM

AusAEM - это продолжающаяся серия AEM-исследований с большим интервалом между строками (20 км) по всей Австралии. Исследования AusAEM1, AusAEM2 и AusAEM20 проводились в рамках программы "Исследование для будущего" с целью облегчения составления карт толщины осадочного чехла и определения характеристик ресурсов подземных вод. Более подробная информация иссылки на наборы данных.

2016 Южный Томсон ВТЕМ^TMПлюс опрос AEM

Ороген Южного Томсона, VTEM, 2016^TMИсследование Plus AEM было профинансировано Geoscience Australia в рамках совместного проекта Австралийского содружества (Geoscience Australia) и его партнеров - штата Новый Южный Уэльс (Департамент планирования и охраны окружающей среды, Геологическая служба Нового Южного Уэльса) и штата Квинсленд (Департамент природных ресурсов и горнорудной промышленности, Геологическая служба Квинсленда). Цель проекта - лучше понять геологический характер и минеральный потенциал южного орогенного региона Томсон, сосредоточив внимание на границе между Новым Южным Уэльсом и Квинслендом, путем сбора и интерпретации междисциплинарных геофизических, геохимических и геологических данных. Основной предполагаемый результат этой работы заключается в предоставлении отрасли разведки полезных ископаемых данных и знаний, которые позволяют снизить риски и стимулировать разведку полезных ископаемых в регионе.

Geoscience Australia заключила контракт с Geotech Airborne Pty Ltd на приобретение VTEM^TMПлюс данные AEM по части Южного орогена Томсон в Квинсленде и Новом Южном Уэльсе в мае и июне 2016 года.Данные также были обработаны компанией Geotech Airborne Ltd с использованием своих технологий обработки FullWaveForm®.

Район исследования состоит из 2424 линейных километров геофизических данных АЭМ во временной области, полученных в рамках пяти блоков исследований. Большинство траекторий полета были проложены в направлении восток-запад на расстоянии 5000 м друг от друга, более подробную информацию о характеристиках траекторий полета каждого блока можно найти в таблице 1.

Исходные данные, предоставленные компанией Geotech Airborne Pty Ltd, были изменены таким образом, чтобы они содержали поля конечных данных, представляющие основной интерес, что позволило увеличить размер файла данных.Эти данные доступны на сайте Веб-сайт Geoscience Australia безвозмездно Полный набор данных доступен в Geoscience Australia по электронной почте.mineralgeophysics@ga.gov.au.

Пакет предоставления данных включает в себя:

• Точечные электромагнитные данные dB/dt и производные данные B-поля с соответствующими данными о местоположении, альтиметре, ориентации и производных данных о высоте над уровнем моря. Эти данные представлены в формате столбцов ASCII с соответствующими файлами заголовков README и ASEG-GDF2. Набор данных состоит из отдельных файлов для загрузки:
• Линии обзора
• Повторяющиеся строки
• Файлы сигналов для каждого полета, содержащие выборку тока передатчика и сигналов приемника частотой 192 кГц.
• Точечные оценки электропроводности, полученные с использованием алгоритма EM Flow® conductivity depth imaging (CDI), с привязкой к местоположению, высотомеру, ориентации, магнитному градиентометру и полученным данным о высоте поверхности. Данные включают оценку электропроводности для каждого интервала в 5 м и выбранные срезы глубины.
• Привязанные к сетке данные с размером ячейки 1 км для срезов глубины электропроводности, полученные из данных EM Flow® CDI, магнитных характеристик и данных о высоте в формате двоичной растровой сетки ER Mapper® с соответствующими файлами заголовков.
• Графические мультипликаторы в формате PDF для каждой линии полета, показывающие сечения EM Flow® CDI и профили данных Z-компонента dB/dt, магнитных полей, монитора линии электропередачи, данных о высоте и ориентации.
• Подрядчик предоставил отчет о проделанной работе.
• Шейп-файлы ESRI и KML-файлы линий полета.
• Метаданные и файлы лицензий.

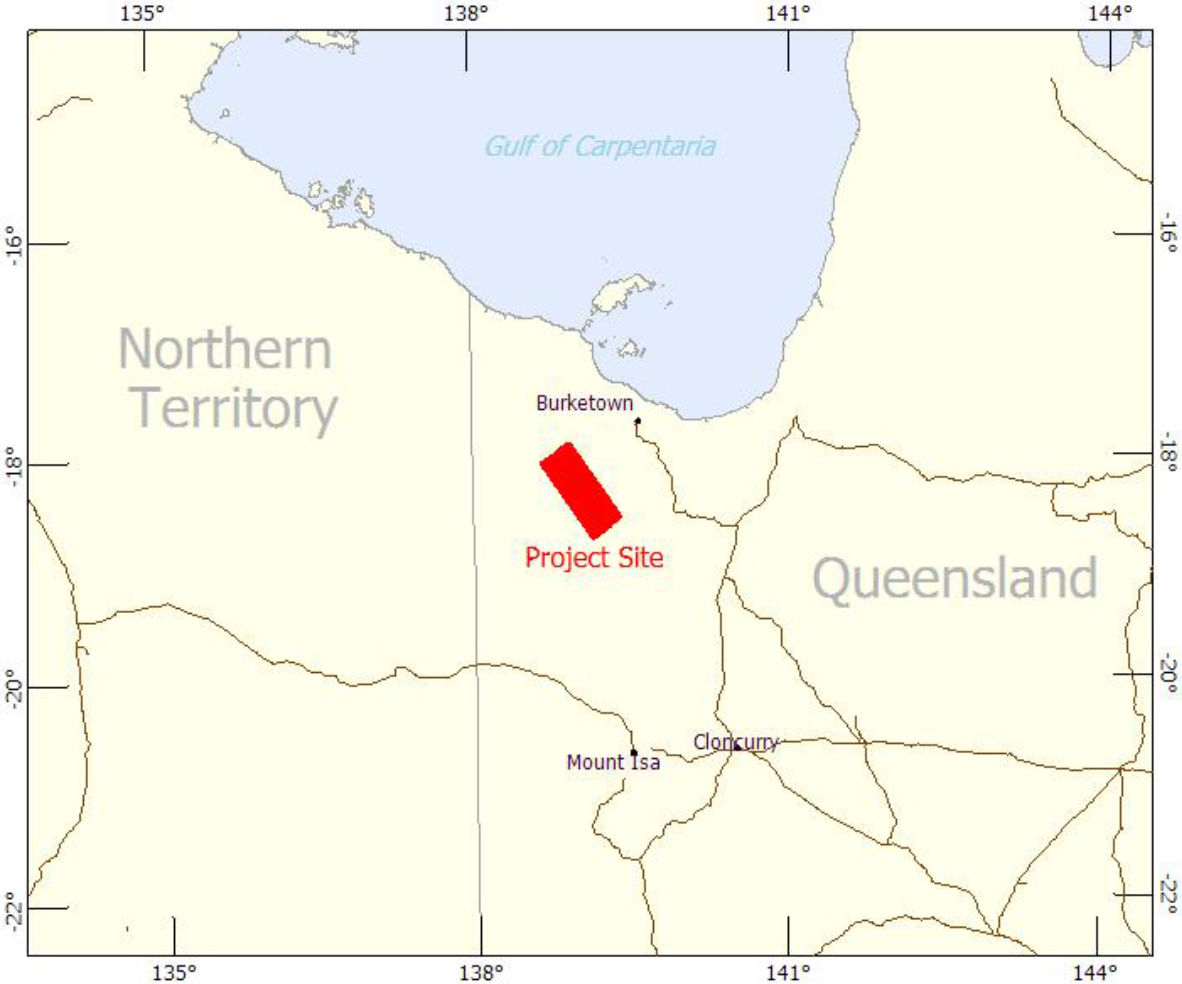

2016 Лужайка на холме ВТЕМ^TMПлюс опрос AEM

В 2016 году VTEM на лужайке^TMИсследование Plus AEM финансировалось в рамках инициативы правительства Квинсленда "Будущие ресурсы" (Mount Isa Geophysics) и проводилось компанией Geoscience Australia от имени Геологической службы Квинсленда. Исследование охватывает территорию площадью 3215 км²и является продолжением программы East Isa VTEM 2016 года^TMИсследование Plus (eCAT: 104700), целью которого является привлечение исследователей к освоению новых месторождений и содействие открытию следующего поколения крупных месторождений полезных ископаемых и энергии под мелководным осадочным чехлом.

Geoscience Australia заключила контракт с Geotech Airborne Pty Ltd на приобретение VTEM^TMПлюс данные аэромагнитной съемки части территории Лоун-Хилл в Квинсленде с 22 ноября 2016 года по 4 декабря 2016 года. Данные также были обработаны компанией Geotech Airborne Ltd с использованием своих технологий обработки FullWaveForm®.

Район исследования состоит из 1658 линейных км геофизических данных АЭМ во временной области, собранных в виде поперечных линий с интервалом 2000 м, перемещаемых в направлении северо-запад - юго-восток; привязочные линии не проводились.

Исходные данные, предоставленные компанией Geotech Airborne Pty Ltd, были изменены таким образом, чтобы они содержали поля конечных данных, представляющие основной интерес, что позволило увеличить размер файла данных.Эти данные доступны на сайте Веб-сайт Geoscience Australia безвозмездно Полный набор данных доступен в Geoscience Australia по электронной почте.mineralgeophysics@ga.gov.au.

Пакет предоставления данных включает в себя:

• Точечные электромагнитные данные dB/dt и производные данные B-поля с соответствующими данными о местоположении, высотомере, ориентации, магнитном поле и производных данных о высоте над уровнем моря. Эти данные представлены в формате столбцов ASCII с соответствующими файлами заголовков README и ASEG-GDF2. Набор данных состоит из отдельных файлов для загрузки:
• Линии обзора
• Повторяющиеся строки
• Файлы сигналов для каждого полета, содержащие выборку тока передатчика и сигналов приемника частотой 192 кГц.
• Точечные оценки электропроводности, полученные с использованием алгоритма EM Flow® conductivity depth imaging (CDI), с привязкой к местоположению, высотомеру, ориентации, магнитному градиентометру и полученным данным о высоте поверхности. Данные включают оценку электропроводности для каждого интервала в 5 м и выбранные срезы глубины.
• Привязанные к сетке данные с размером ячейки 500 м для срезов глубины электропроводности, полученные из данных EM Flow® CDI, магнитных характеристик и данных о высотах в формате двоичной растровой сетки ER Mapper® с соответствующими файлами заголовков.
• Графические мультипликаторы в формате PDF для каждой линии полета, показывающие сечения EM Flow® CDI и профили данных Z-компонента dB/dt, магнитных полей, монитора линии электропередачи, данных о высоте и ориентации.
• Подрядчик предоставил отчет о проделанной работе.
• Шейп-файлы ESRI и KML-файлы линий полета.
• Метаданные и файлы лицензий.

Восточная Айса, ВТЕМ^TMПлюс исследование AEM, Квинсленд

Восток - это ВСЕ^TMКроме того, воздушная электромагнитная съемка (АЭМ) была профинансирована в рамкахИнициатива правительства Квинсленда "Будущие ресурсы" (Mount Isa Geophysics)и управляется компанией Geoscience Australia от имени Геологической службы Квинсленда. Цель проекта - привлечь исследователей к разработке новых месторождений и внести вклад в открытие нового поколения крупных месторождений полезных ископаемых и энергии под мелководным осадочным чехлом.

Восток - это ВСЕ^TMИсследование Plus AEM было направлено на получение нового базового набора геонаучных данных путем предоставления дополнительной информации о геологическом контексте и расположении в районе минеральных систем. Этот набор данных помогает определить распределение и толщину покровных отложений, которые скрывают геологию фундамента, и дает представление о вариациях и характеристиках этих перекрывающих друг друга отложений. Данные обследования предоставляют ценную информацию, помогающую понять структуру и геологию протерозойского фундамента, а также могут помочь в определении ресурсного потенциала подземных вод региона.

Геодезическая зона East Isa включает в себя 15 697 линейных километров аэромагнитных геофизических данных (АЭМ), собранных во временной области в регионе East Isa в Квинсленде. Линии пересечения были расположены на расстоянии 2 км и 2,5 км в направлении восток-запад, а три линии пересечения - в направлении север-юг. Данные были собраны с июня по ноябрь 2016 года компанией Geotech Airborne Pty Ltd.

Доступные цифровые данные включают в себя электромагнитные и магнитные данные, изображения электропроводности и диаграммы направленности для всех этапов полета, а также вспомогательные данные, включая форму передаваемого электромагнитного сигнала, отчет о логистике, предоставленный подрядчиком, и изображения цифровой модели рельефа (DEM), общую напряженность магнитного поля (TMI) и срезы глубины электрического поля. трансформируется проводимость. Исходные данные, предоставленные компанией Geotech Airborne Pty Ltd, были изменены таким образом, чтобы они содержали основные поля данных, представляющие интерес, что позволило увеличить размер файла данных по сравнению с тем, который был первоначально предоставлен компанией Geotech Airborne Pty Ltd. Полный набор данных можно получить в Geoscience Australia по электронной почте.mineralgeophysics@ga.gov.au. Пакет обновленных данных доступен по адресу Веб-сайт Geoscience Australia безвозмездно.

Пакет предоставления данных включает в себя:

• Точечные "конечные" электромагнитные данные dB/dt и производные данные B-поля с соответствующими данными о местоположении, альтиметре, ориентации, магнитном градиентометре и производными данными о высоте поверхности.
• Файл формы сигнала, содержащий выборку с частотой 192 кГц для тока передатчика.
• Точечные оценки электропроводности, полученные с использованием алгоритма EM Flow® conductivity depth imaging (CDI), с привязкой к местоположению, высотомеру, ориентации, магнитному градиентометру и полученным данным о высоте поверхности. Данные включают оценку электропроводности для каждого интервала в 5 м и выбранные срезы глубины. Данные в виде сетки с размером ячейки 500 м для цифровой модели рельефа (DEM), общей напряженности магнитного поля (TMI), а также для срезов глубины электропроводности, полученных на основе данных EM Flow® CDI.
• Графические мульти-графики для каждой линии полета, содержащие: (1) угол наклона и крена передатчика-приемника, (2) высоту передатчика-приемника, (3) монитор линии электропередачи, (4) TMI магнитного поля и первую вертикальную производную, (5) профили dBz/dt, (6) CDI в логарифмическая цветовая шкала и (7) CDI в линейной цветовой шкале.
• Подрядчик предоставил отчет об операциях и обработке.
• Файлы формы ESRI и MapInfo с указанием полетных линий.

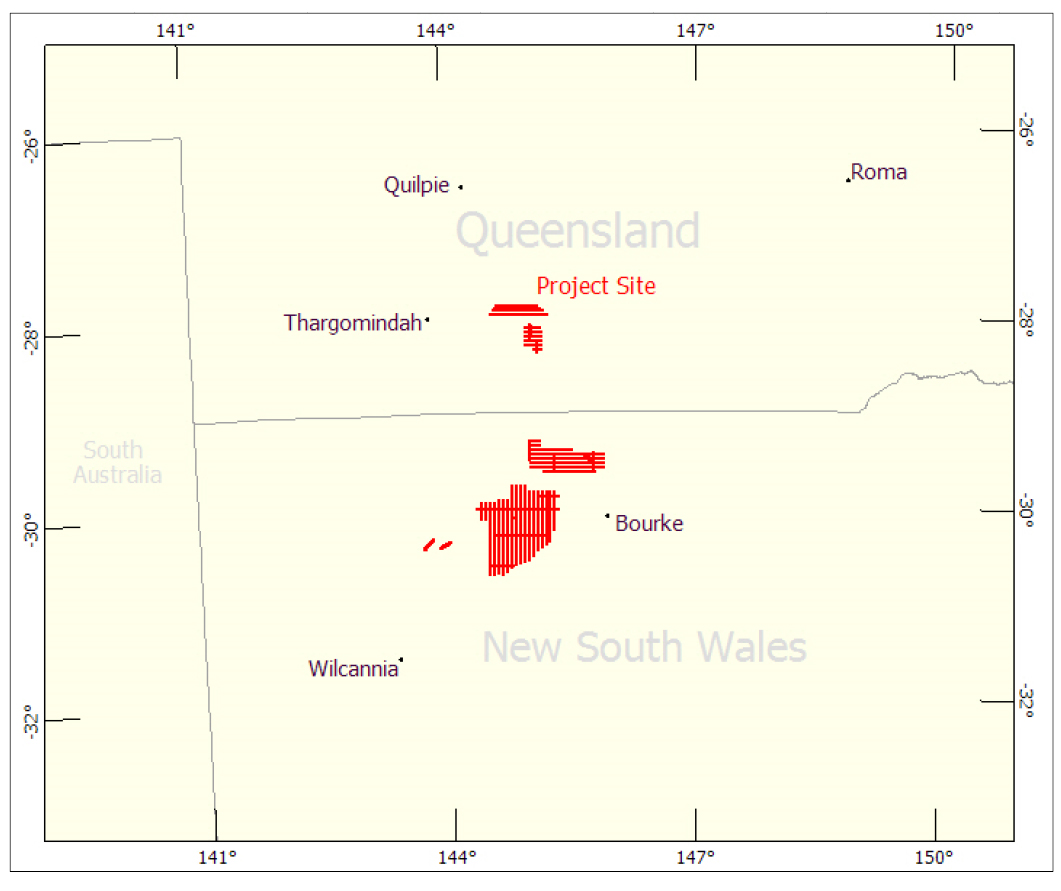

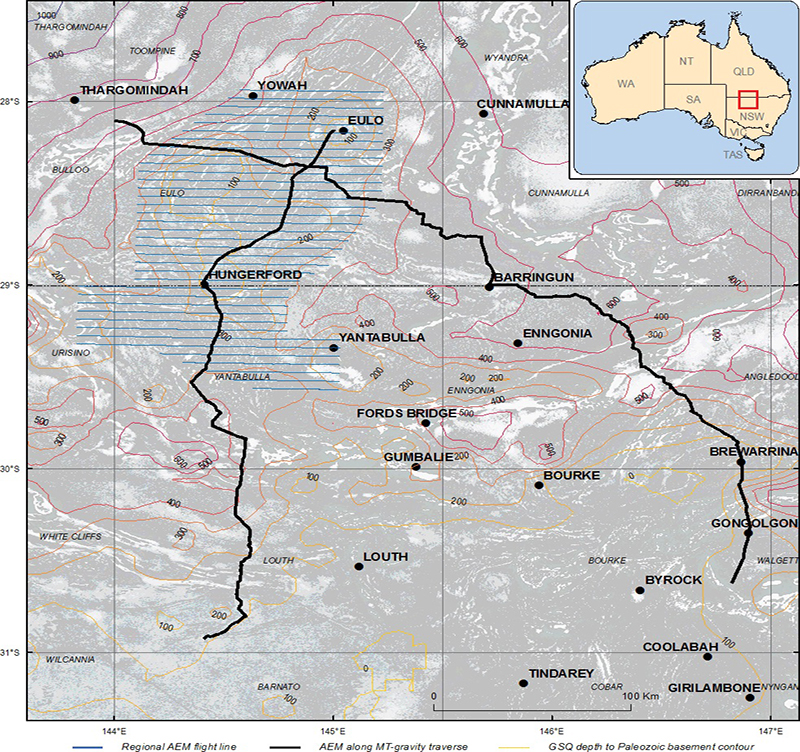

Южный ороген Томсона, ВТЕМ^TMПлюс опрос AEM

Южный ороген Томсона, ВТЕМ^TMИсследование Plus AEM было проведено компанией Geoscience Australia в рамках совместного проекта со своими партнерами - Геологической службой Нового Южного Уэльса и Геологической службой Квинсленда. Исследование проводится в рамках инициативы Австралийской академии наук "РАСКРОЙТЕ", а также в рамках реакции Geoscience Australia на это в рамках Национальной стратегии разведки полезных ископаемых.

Geoscience Australia заключила контракт с Geotech Airborne Ltd на приобретение VTEM^TMПлюс данные AEM по части Южного орогена Томсон в Квинсленде и Новом Южном Уэльсе в апреле и мае 2014 года. Данные также были обработаны компанией Geotech Airborne Ltd с использованием своих технологий обработки FullWaveForm®.

Исследование предназначено для оценки геологического строения и перспективности Южного Томсоновского орогена вокруг Хангерфорда и Юло, расположенного на границе Нового Южного Уэльса и Квинсленда. Исследование состоит из двух частей:

• Регулярная региональная съемка по линиям Восток-Запад с расстоянием 5000 м общей протяженностью 3352 км и площадью 16 261 км².
• Две региональные трассы примыкают к различным дорогам общей протяженностью 915 км по прямой.

Южный ороген Томсона является приоритетной областью для исследований минеральных систем. Большая часть территории находится под покровом осадочных бассейнов и является малоизученным элементом геологии Австралии. Ороген содержит кембро-ордовикские породы, в которых потенциально могут быть обнаружены железооксидно-медно-золотые запасы (IOCG), порфировые медно-золотые отложения и массивные сульфидные отложения вулканического происхождения (VHMS). Данные геодезии дополнят знания о толщине и характере растительного покрова и послужат основой для будущего геологического картирования региона.

Южный ороген Томсона, ВТЕМ^TMКроме того, публикация данных обследования AEM включает в себя окончательные наборы данных, предоставленные подрядчиком (фаза 1) для обследования AEM.Эти данные доступны по адресу Веб-сайт Geoscience Australia безвозмездно.

Пакет предоставления данных включает в себя:

• Точечные электромагнитные данные dB/dt и производные данные B-поля с соответствующими данными о местоположении, высотомере, ориентации, магнитном градиентометре и производными данными о высоте над уровнем моря. Эти данные представлены в формате столбцов ASCII с соответствующими файлами заголовков README и ASEG-GDF2. Набор данных состоит из отдельного файла загрузки для:
• Основной обзорный блок, часть 1 (линии полета 1000-1171)
• Основной обзорный блок, часть 2 (линии полета 1180-1360)
• Линии пересечения (линии полета 3000-3006 и 4000-4007)
• Повторяющиеся строки
• Высотные линии.
• Файлы сигналов для каждого полета, содержащие выборку тока передатчика и сигналов приемника частотой 192 кГц.
• Точечные оценки электропроводности, полученные с использованием алгоритма EM Flow® conductivity depth imaging (CDI), с привязкой к местоположению, высотомеру, ориентации, магнитному градиентометру и полученным данным о высоте поверхности. Данные включают оценку электропроводности для каждого интервала в 5 м и выбранные срезы глубины. Эти данные представлены в формате столбцов ASCII с соответствующими заголовочными файлами README и ASEG-GDF2. Все регулярные обзоры, обходы и повторяющиеся линии включены в один загружаемый файл.
• Привязанные к сетке данные с размером ячейки в 1 км для срезов глубины электропроводности, полученные из данных EM Flow® CDI, магнитных характеристик и данных о высотах в формате двоичной растровой сетки ER Mapper® с соответствующими файлами заголовков.
• Графические мультипликаторы в формате PDF для каждой линии полета, показывающие сечения EM Flow® CDI и профили данных Z-компонента dB/dt, магнитных полей, монитора линии электропередачи, данных о высоте и ориентации.
• Отчет об операциях.
• Шейп-файлы ESRI и KML-файлы линий полета.
• Метаданные и файлы лицензий.

Другой продукт

• Южный ороген Томсона, ВТЕМ^TMПлюс АЭМ-съемка: использование бортового электромагнита в качестве дополнительного приложения

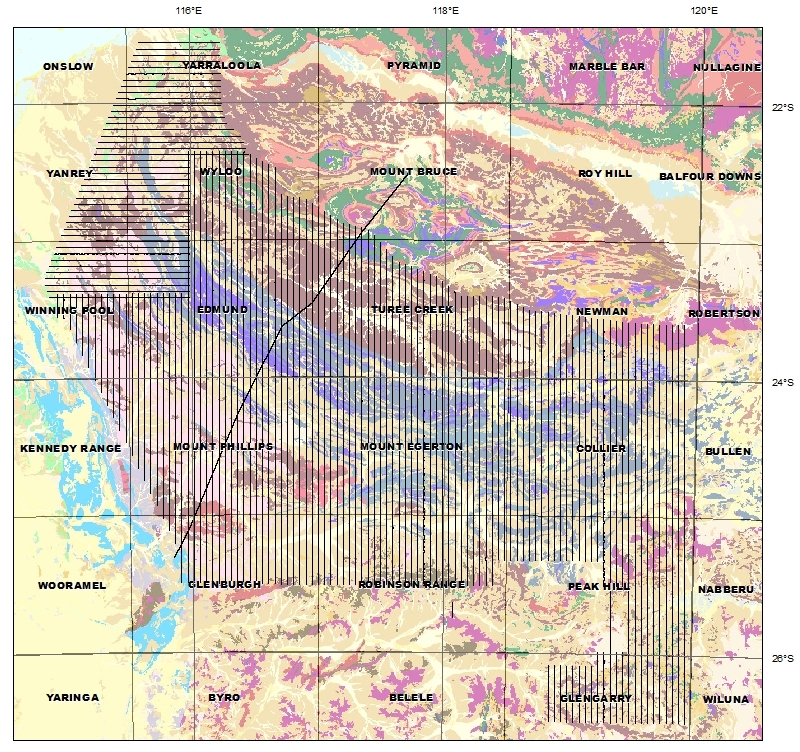

Исследование Capricorn 2013 AEM TEMPEST®

Исследование Capricorn 2013 AEM TEMPEST®, проведенное в рамках программы стимулирования геологоразведочных работ в Западной Австралии и управляемое Geoscience Australia от имениГеологическая служба Западной Австралии (GSWA), является вкладом в размере 2,5 миллионов долларов в проект "Отдаленные следы гигантских рудных систем: РАСКРОЙТЕ Австралию". Исследование Capricorn 2013 AEM TEMPEST® - крупнейшее исследование AEM по площади, проведенное в Австралии на сегодняшний день, протяженностью 146 300 км²(это больше, чем территория Греции).

Исследование Capricorn 2013 AEM - это первый этап исследованияВоздушная разведывательная электромагнитная съемка WA(WARAEM) Проект Национального соглашения по науке о земле на 2013-2020 годы, предназначенный для предоставления аэромагнитных данных (АЭМ) с широким интервалом между строками на обширной территории примерно на 70% территории Западной Австралии, которая залегает под докембрийскими породами, залегающими на глубине около 300 м от поверхности.

Ороген Козерога представляет собой геологически сложную область, площадь поверхности которой составляет около 240 000 км.²(примерно 9% территории штата). Это место является перспективным для обнаружения крупных месторождений золота, меди и других цветных металлов.

То Публикация данных по урагану AEM в Козероге за 2013 год включает в себя окончательные наборы данных, предоставленные подрядчиком (этап 1) из исследования TEMPEST® time domain AEM, а также набор изображений, полученных GSWA на основе этих данных.

Пакет предоставления данных включает в себя:

• Данные канала временных рядов EM с точечным расположением и вычислением B-поля в формате ASEG-GDF2 (ASCII) (также данные TMI и рельефа местности)
• Вычисленная точечная электропроводность и данные о рельефе местности в формате ASCII
• Наборы данных (временные ряды с X- и Z-компонентами EM, секции CDI, TMI, каналы высотомера и монитора) в формате PDF
• Сборные разделы CDI в формате PDF
• Данные в виде сетки: постоянная времени электромагнитного излучения (X- и Z-компоненты); выбранные срезы проводимости по глубине (в формате ER Mapper, размер ячейки 1 км)
• Изображения геоинформационных данных с привязкой к географической привязке в формате JP2
• Изображения с привязкой к географической сетке TMI, тройной радиометрии, гравитации Бугера и данные DEM в формате JP2
• Карта траектории полета в формате шейп-файла ESRI
• Отчет о проведенных изыскательских работах в формате PDF
• Метаданные и файлы лицензий

Программа обеспечения энергетической безопасности на суше на 2006-2011 годы

В рамках программы Geoscience AustraliaПрограмма энергетической безопасности на суше (OESP) В районах, которые считаются перспективными на наличие урановых месторождений, связанных с несогласованностью, и залежей урана, залегающих в палеоканалах, были получены данные аэроэлектроразведки (АЭМ). Программа была направлена на снижение рисков разведки и стимулирование геологоразведочной деятельности.

Цель опросов состояла в том, чтобы получить новую информацию о регионах путем сбора данных АЭМ с расстояний между линиями от одного до шести километров на относительно больших площадях. Более глубокое понимание геологии региона, полученное в результате проведенных исследований, является значительным преимуществом для горнодобывающих и геологоразведочных компаний, многие из которых внесли свой вклад в стоимость приобретения.

Помимо активизации поисков урана и других источников энергии, результаты исследований имеют непосредственное отношение к разведке различных сырьевых и других ресурсов, включая подземные воды. Тремя приоритетными проектами, выбранными для сбора данных OESP AEM на основе анализа минеральных систем и обсуждений с геологическими службами Западной Австралии, Южной Австралии и Северной территории, являются:

1. Провинция Патерсон (Западная Австралия)
2. Пайн-Крик (Северная территория)
3. Эмбеймент в Фроме (Южная Австралия)

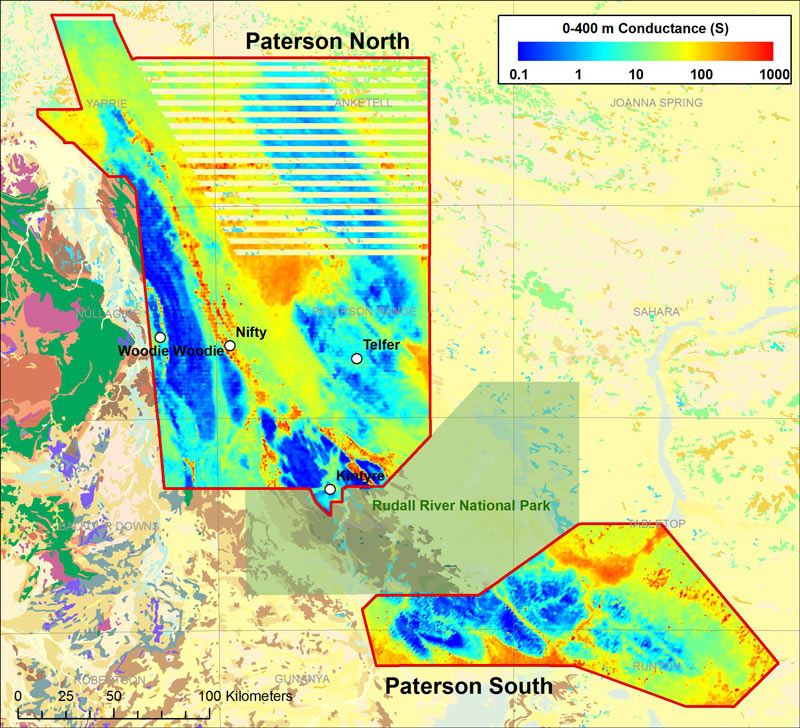

Проект 1 - провинция Патерсон, Западная Австралия

Проектная зона Патерсон сосредоточена на урановом месторождении Кинтайр и обеспечивает охват данными AEM тех районов, где рудалловский комплекс палеопротерозойской эры и отложения неопротерозойской эры бассейна Енины либо выходят на поверхность, либо, как ожидается, залегают на глубине менее 500 метров. В этом районе также находятся месторождения золота Тельфер, меди Найфти, марганца Вуди-Вуди и другие.

Цели

• Составить карту несогласий и палеоканалов, которые могут быть потенциальными источниками урановой минерализации
• Для поддержки геологического картирования литологии и структур недр
• Для улучшения оценки глубины залегания фундамента
• Для составления карт изменений, минерализации или вмещающих горизонтов для других сырьевых товаров, включая золото, медь и марганец.

Другие продукты

В дополнение к данным AEM и инверсионным продуктам, указанным в таблице OESP ниже, для региона Патерсон доступно несколько дополнительных продуктов. К ним относятся:

• База данных о буровых скважинах с пояснительными примечаниями для района аэромеханических исследований Paterson TEMPEST. Здесь содержатся цифровые данные, включая геологические журналы, по более чем 4300 историческим буровым скважинам, которые находятся в открытом доступе
• 3D-VRML-модель Patersonобласти синклинали Коттсло на северо-западе Патерсонского орогена, созданной с помощью 3D GeoModeller. 3D GeoModeller - это новейшая технология, которая создает объемные 3D-модели на основе различной геологической информации
• A Запись об интерпретации данных Geoscience Australiaобобщение данных АЭМ, их обработка, инверсии, интерпретация и последствия для разведки урана и других сырьевых ресурсов.
• A отчет о логистике и данные скважинного каротажа электропроводности для района исследований Paterson AEM. В настоящем отчете содержатся данные скважинного каротажа электропроводности, полученные компанией Geoscience Australia по 14 буровым скважинам в районе исследования Патерсон.

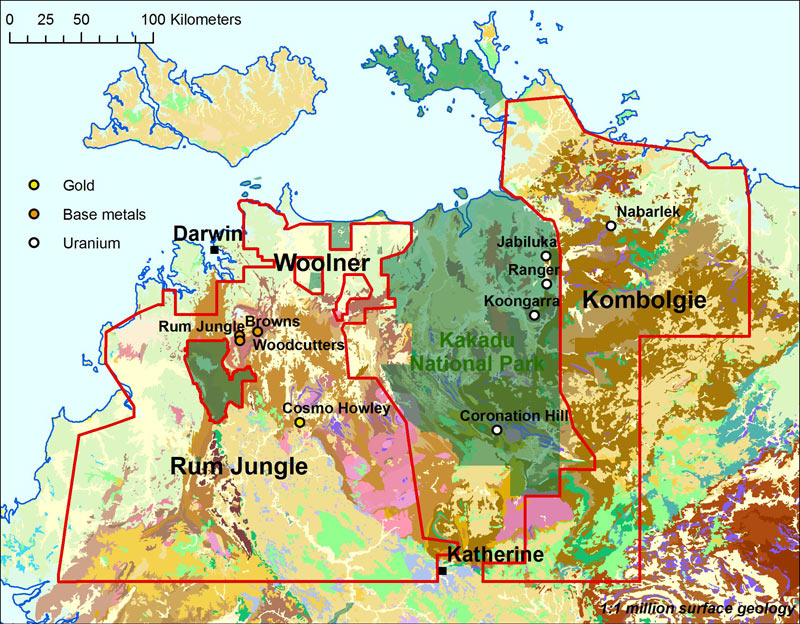

Проект 2 - Пайн-Крик, Северная территория

Цель АЭМ-съемки в Пайн-Крике - охарактеризовать электромагнитный отклик палеопротерозойских пород, в частности графитовых отложений, прилегающих к архейским гранитным куполам, и нанести эти отложения на карту в регионах с обширным покровом, таких как гранитные отложения Вулнера и районы бассейна реки Дейли. В рамках проекта также будет предпринята попытка нанести на карту ключевые подземные несогласия и структуры, которые могут иметь участки в регионах с обширным покровом, таких как гранит Вулнера и районы бассейна реки Дейли. В рамках проекта также будет предпринята попытка составить карту ключевых подземных несогласий и структур, которые могли повлиять на минерализующие флюиды.

Цели

• Для картирования несогласий и палеоканальных вмещающих урановых пород
• Составить карту мощности пород подгруппы Комболги (глубина до предполагаемой границы раздела)
• Для отображения графитовых цокольных проводников
• Чтобы составить карту толщины реголитового покрова.

Обновление о ходе работы: ноябрь 2011 г.

• Предоставленные подрядчиком данные были опубликованы в Интернете
• Комплексная геологическая и геофизическая интерпретация будет завершена в конце 2011 года
• Запись устного перевода была выпущена в ноябре 2011 года.

Другие продукты

В дополнение к данным AEM и инверсионным продуктам, указанным в таблице OESP ниже, для района Пайн-Крик доступно несколько дополнительных продуктов. К ним относятся:

• A Запись об интерпретации данных Geoscience Australiaобобщение данных AEM, их обработка, инверсия, интерпретация и последствия для разведки урана и других сырьевых ресурсов
• A отчет о логистике и данные скважинного каротажа электропроводности для района АЭМ-исследований Пайн-Крик. В настоящем отчете содержатся данные скважинного каротажа электропроводности, полученные компанией Geoscience Australia по 24 буровым скважинам в районе исследования Пайн-Крик
• Семинар AEM Survey NT в Пайн-Крике - обзор
• Бортовые электромагнитные данные Пайн-Крик и процедуры обработки АЭМ-данных
• Геологическая интерпретация результатов региональной аэромагнитной съемки Пайн-Крик с воздуха
• Основные минеральные системы в ЦУП: значение данных АЭМ для урановых минеральных систем

Проект 3 - Высадка на берег Фрома - бассейн реки Мюррей, Южная Австралия

Проект Frome Embayment-Murray Basin предоставит региональные АЭМ-данные на территории площадью 95 000 квадратных километров между хребтами Флиндерс и государственной границей в Южной Австралии. Обширный мезозойско-кайнозойский покров покрывает весьма перспективный район, где расположены крупные месторождения урана палеоканального типа в Беверли, Фор-Майл, Медовый месяц и плотина Гоулдса.

Цели

• Составить карту палеоканалов, в которых могут находиться залежи урана
• Чтобы нанести на карту Беверли-Сэндс/Альфа-Мадстоун
• Чтобы нанести на карту мощные каналы формации Эйр
• Для отображения неисправностей и блоков неисправностей
• Чтобы сопоставить глубину залегания кратонического фундамента, особенно над хребтом Бенагери к юго-востоку от озера Фром
• Для составления карты изменений или минерализации, связанных с другими сырьевыми товарами, включая золото, медь, свинец и цинк
• Чтобы нанести на карту береговые линии бассейна реки Мюррей.

Обновление о ходе работы: ноябрь 2010

• Опрос проводился в период с мая 2010 по октябрь 2010 года
• Данные по этапу 1 (предоставленные подрядчиком) были опубликованы в марте 2011 года.

Другие продукты

В дополнение к данным AEM и инверсионным продуктам, указанным в таблице OESP ниже, доступно несколько дополнительных продуктов для района бассейна реки Фром-Эмбеймент-Мюррей. К ним относятся:

• Интерпретированный пакет ГИС палеодолин для аэромагнитной съемки с воздуха Frome
• A Запись об интерпретации данных Geoscience Australiaобобщение данных АЭМ, их обработка, инверсии, интерпретация и последствия для разведки урана и других сырьевых ресурсов.
• A отчет о логистике и данные скважинного каротажа электропроводности для района исследования Frome AEM. Этот отчет содержит данные скважинного каротажа электропроводности, полученные Geoscience Australia по 5 буровым скважинам в районе исследования Фрома.
• Воздушная электромагнитная съемка Frome.
• Интерпретации результатов аэромагнитной съемки Frome.

Доступные данные

Данные AEM, собранные в ходе опросов, и модели, полученные на их основе, можно загрузить, воспользовавшись ссылками в таблице ниже.

• Файлы формы границ съемки OESP AEM и траектории полета

Публикации данных Geoscience Australia включают предоставленные подрядчиком данные и разделы изображения глубины электропроводности электромагнитного потока (CDI) только для линий, финансируемых Geoscience Australia. В полных окончательных выпусках данных доступны как данные, предоставленные подрядчиком, так и разрезы слоистых инверсий земной поверхности (LEI), сетки и интерпретирующие продукты для всех направлений полетов Geoscience Australia и infill company.

Предоставленные подрядчиком данные включают:

• Данные AEM ASCII
• Данные, привязанные к сетке AEM
• Мультиплексоры AEM с секциями CDI EM Flow
• Отчет о логистике.

Инверсионные продукты Geoscience Australia включают в себя:

• Модели AEM ASCII LEI
• Срезы высот AEM ASCII
• Умножение AEM на секции LEI
• Сетки и привязанные к географической привязке изображения поперечных сечений, общей электропроводности, срезов высот и глубин
• Карта AEM Go, показывающая глубину исследования
• Отчет.
