Воздушно-гравитационный полигон в Кауринге
Последнее обновление страницы:8 April 2016
Обзор
Испытательный полигон airborne gravity в Кауринге служит местом для проверки возможностей бортового гравиметра (AG), бортового гравитационного градиентометра (AGG) и других бортовых сенсорных систем. На этом участке, расположенном примерно в 100 километрах к востоку от Перта, Западная Австралия, нет ограничений на полеты на малой высоте, но перед выполнением полетов необходимо установить некоторые контакты с владельцами земли (см. ниже). Инфраструктура, обслуживающая людей, минимальна, а пологий рельеф позволяет выполнять полеты на малой высоте. На испытательном полигоне в Кауринге были выявлены значительные гравитационные и магнитные аномалии с помощью подробных наземных и воздушных исследований. Частным лицам, компаниям или исследовательским организациям предлагается получить данные на испытательном полигоне и сделать их (и/или полученные на их основе результаты) общедоступными для независимого анализа на этой веб-странице.
Данные испытательного полигона позволят заинтересованным лицам и организациям сравнить данные AG и AGGG с подробными данными о силе тяжести на грунте (или продуктами, полученными на основе этих данных). Это также позволит напрямую сравнивать различные системы AG и AGGG по одним и тем же гравитационным характеристикам, где все остальные переменные, помимо измерительной системы, определены и постоянны.
Наборы бортовых данных, собранные и размещенные в открытом доступе на этой веб-странице, предоставят исследовательскому сообществу все более ценный ресурс для разработки и демонстрации методов сбора, обработки, моделирования и интерпретации данных. В дополнение к системам AG и AGG, сайт может использоваться для демонстрации и сравнения различных бортовых магнитных систем (систем общей магнитной напряженности (TMI), векторных и градиентных тензорных систем), бортовых электромагнитных систем (AEM) и цифровых систем картографирования местности.
Испытательный полигон является совместным проектом между Geoscience Australia,Геологическая служба Западной Австралии, Рио Тинто ЛимитедиCGG - Воздушно-капельный.
Местоположение
Определение местоположения и протоколы испытательных полетов
Наборы данных
Для испытательного полигона в Кауринге существуют различные наборы наземных и бортовых данных. Ниже приведены ссылки на те из них, которые находятся в открытом доступе.
- Наборы геофизических данных Кауринга, август 2010 г.
- WorldView-2 Данные о высоте
- Данные AIRGrav (февраль-март 2012)
Наборы геофизических данных Кауринга, август 2010 г.
Общедоступные наборы геофизических данных по региону Кауринг, включая региональные и подробные данные, доступны в следующих масштабах:

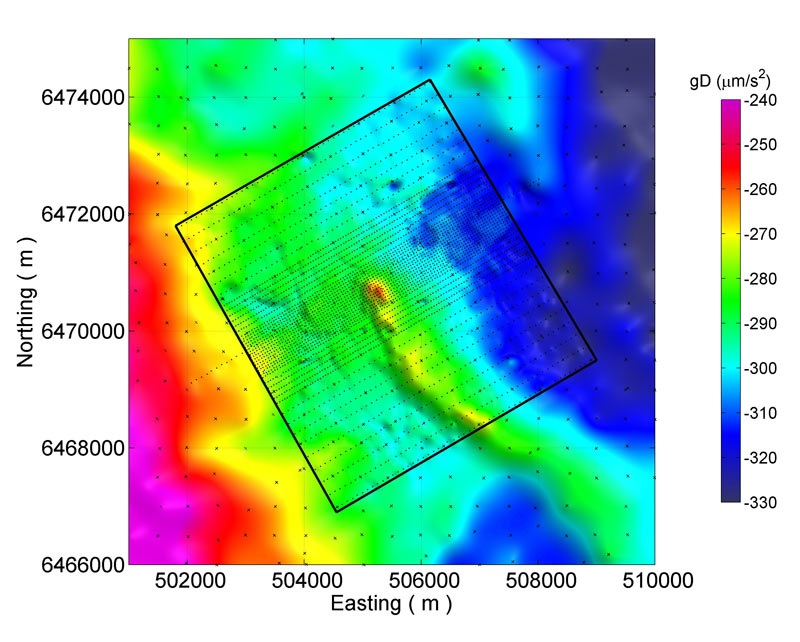

- Испытательный полигон гравитационной градиентометрии в воздухе (подробное описание Кауринга) - рисунок 1

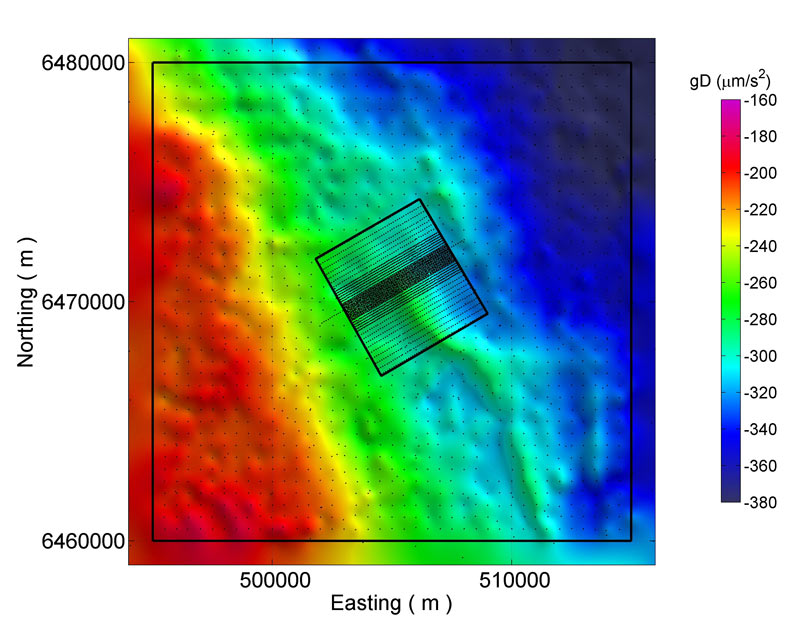

- Воздушно-гравитационный полигон (полуодетализированный Кауринг) - рисунок 2

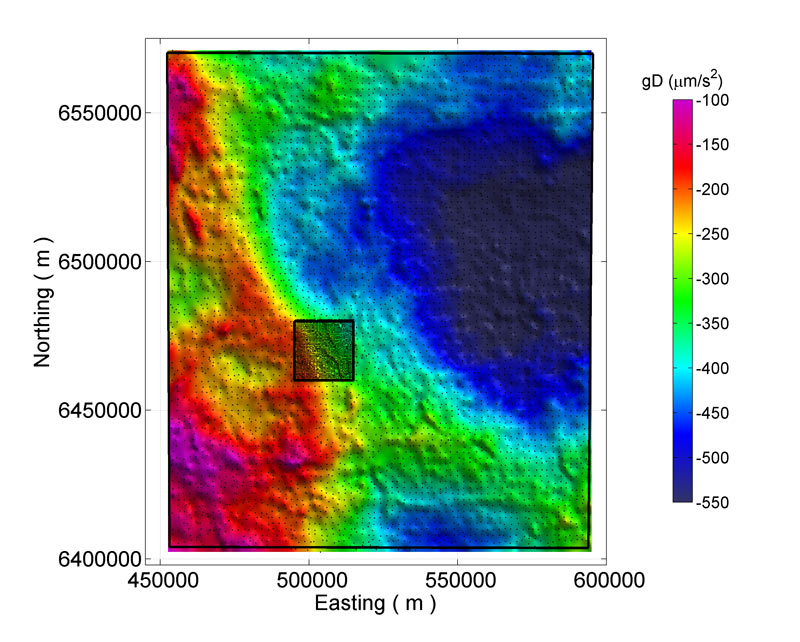

- Район гравитационной съемки в Кундердине в 2009 году (регион Кауринг) - Рисунок 3
Наборы геофизических данных Кауринга, август 2010 г.- наборы магнитных, радиометрических, высотных, гравитационных и цифровых геологических данных.
Пакет данных, содержащий бортовые магнитные, бортовые радиометрические данные, данные о высоте (бортовой лидар, ASTER GDEM, SRTM, ГЕОДАННЫЕ), данные о земной гравитации и цифровые геологические наборы данных, доступен дляскачать.
WorldView-2 Данные о высоте
В августе 2011 года спутник WorldView-2 (© DigitalGlobe, 2011) от имени Геологической службы Западной Австралии обследовал бортовой геофизический полигон Кауринг. Спутник WorldView-2 выполняет съемку с высоким разрешением в 8 спектральных диапазонах.
Этот набор данных был получен для создания цифровой модели поверхности (DSM) и цифровой модели рельефа (DTM) размером в пиксель 1 метр, подходящих для коррекции данных о силе тяжести в воздухе. DigitalGlobe согласилась предоставить данные DSM и DTM сторонним организациям.
DSM - это оптическая поверхность, видимая спектральными датчиками, и включает в себя высоту зданий, растительности и т.д. Для преобразования из DSM в DTM, которая представляет собой высоту поверхности земли, высота зданий и растительности была удалена. Преобразование DSM в DTM потребовало маскировки деревьев и зданий и интерполяции значений высоты в этих областях.
Анализ данных DTM показывает, что в местах с достаточным отражением от поверхности земли можно получить точность порядка 0,5-0,7 метра.
Окончательные наборы данных были обработаны компанией Geoimage Pty Ltd в августе - сентябре 2011 года и стали доступны 7 декабря 2011 года на веб-сайтеСистема доставки геофизических архивных данныхна портале Geoscience, который является инициативой научных агентств штата, территории и правительства Австралии.
Данные AIRGrav (февраль-март 2012)
(Нижеследующая информация взята из PDF-документа "Каурингский испытательный полигон - Аэрогравитационная съемка с воздуха компанией Sander Geophysics Limited - Лицензионное соглашение и пояснительные примечания", который является частью пакета данных.)
Правительство Виктории заказало проведение аэрогравитационной съемки в рамках технико-экономического обоснования улавливания и хранения углерода в бассейне реки Гиппсленд в штате Виктория. После завершения аэрогравитационной съемки в Гиппсленде министерство заказало проведение аэрогравитационной съемки на испытательном полигоне Кауринг в Западной Австралии. Этот проект получил финансирование от правительства Австралии в рамках инициативы "Чистая энергетика".
Исследование авиационного гравитационного полигона в Кауринге было проведено компаниейСандер Геофизикс Лимитедв течение февраля и марта 2012 года использованиеСистема воздушной гравитации SGLв самолете с неподвижным крылом (Cessna Grand Caravan 208B).
Район съемки разделен на внутреннюю зону "AGG" размером примерно 5 на 5 км и прилегающую более широкую зону "AG" размером 20 на 20 км. В зоне AG поперечные линии были ориентированы с севера на юг и разнесены на 200 м, в то время как контрольные линии были ориентированы с востока на Запад и разнесены на 2000 м. В зоне AGG поперечные линии были ориентированы с северо-запада на юго-восток параллельно одному краю границы зоны AGG и разнесены на 50 метров. Маскировочная поверхность, спроектированная с учетом рельефа местности и характеристик самолета на тех высотах, с которыми предстояло столкнуться, была задействована при полете с зазором до цели примерно в 80 метрах над уровнем земли.
Более подробная информация об исследовании в Гиппсленде доступна на сайтеВеб-сайт правительства Виктории по энергетике и земельным ресурсам.
Пакет данных с локализованными и привязанными к сетке данными AIRGrav доступен дляскачать.
Анализ и применение
Испытательный полигон в Кауринге и полученные на нем данные были предметом различных анализов и применений. Ниже приведены ссылки на краткое описание и цитаты для документированных примеров.
Обработка и интерпретация данных гравитационной градиентометрии на испытательном полигоне в Кауринге - Серисия Мартинес и Яогу Ли (Центр гравитационных, электрических и магнитных исследований, факультет геофизики, Горная школа штата Колорадо).
Обработка и интерпретация данных гравитационной градиентометрии на испытательном полигоне в Кауринге
Обработка и интерпретация данных гравитационной градиентометрии на испытательном полигоне в Кауринге Серисией Мартинес и Яогу Ли (Центр гравитационных, электрических и магнитных исследований, факультет геофизики, Горная школа штата Колорадо).
Эта работа задокументирована в виде расширенного резюме технической программы ежегодного собрания SEG на 2012 год.
Аннотация: Испытательный полигон гравитационной градиентометрии в Кауринге предоставляет уникальную возможность понять информационное содержание различных типов измерений гравитационного градиента и необходимые методы обработки и интерпретации. В этой статье мы используем данные измерений вертикальной силы тяжести на поверхности земли для моделирования реалистичных данных гравитационной градиентометрии в воздухе, полученных из нескольких существующих и будущих систем, используя метод эквивалентных источников. Затем мы инвертируем эти смоделированные данные для получения базового контраста плотности и оцениваем эффективность этих инверсий. Имитационные данные и инвертированные модели служат основой для определения достоверности имеющихся на объекте данных гравитационной градиентометрии с воздуха. Основные характеристики плотности, полученные на основе оптимально преобразованных данных о градиенте, в высокой степени согласуются с исходными данными о силе тяжести на земле и наблюдаемыми данными о градиенте силы тяжести. Последовательность, продемонстрированная в этом исследовании, демонстрирует последовательное понимание рабочего процесса, необходимого для обработки и интерпретации данных гравитационной градиентометрии.
Мартинес, К. и Ю. Ли, 2012, Обработка и интерпретация данных гравитационной градиентометрии на испытательном полигоне в Кауринге: Расширенные тезисы технической программы SEG, 2012, 1-5, doi: 10.1190/segam2012-1342.1.
Рекомендации
Ниже приведен список ссылок на статьи, презентации и тезисы, относящиеся к испытательному полигону Кауринг.
Бейтс, М. и С. Элифф, 2012, Технический отчет - Испытательный полигон Кауринг в Западной Австралии, 2012, для Департамента сырьевых отраслей правительства штата Виктория: Неопубликованный отчет Sander Geophysics Limited.
Кристенсен А. Н., 2013, Результаты исследований гравитационным градиентометром FALCON с воздуха над испытательным полигоном Кауринг АГГ: представлены на 23-й Международной геофизической конференции и выставке ASEG-PESA, 11-14 августа 2013 г., Мельбурн, Австралия, Расширенные тезисы ASEG 2013, 1-4, doi 10.1071/ASEG2013ab300.
Дрансфилд, М. Х., 2011, Достижения в области гравитационной градиентометрии в воздухе: Бюллетень AIG, Технологии разведки, 2011, 54, 17-19.
Дрансфилд, М. Х., 2011, Аэрогравитационная градиентометрия - современное состояние: Международный семинар по гравитационным, электрическим и магнитным методам и их применению, Пекин, Китай, 10-13 октября 2011 г., 32, doi 10.1190/1.3659073.
Дрансфилд, М. и А. Кристенсен, 2013, Характеристики бортовых гравитационных градиентометров: передовой опыт, 32 (8), 908-922, doi: 10.1190/tle32080908.1
Дрансфилд, М., Т. Ле Ру и Д. Берроуз, 2010, Воздушная гравиметрия и гравитационная градиентометрия в Fugro Airborne Surveys: в RJL Lane (редактор), Airborne Gravity 2010, Тезисы семинара ASEG-PESA Airborne Gravity 2010: Опубликованы совместно Geoscience Australia и Геологической службой Нового Южного Уэльса, Geoscience Австралийский отчет 2010/23 и файл GSNSW GS2010/0457, стр. 49-57.
Груич, М., 2010, Оптимизация корректировок рельефа местности для практических исследований гравитационным градиентометром с воздуха: Неопубликованная работа. Диплом бакалавра наук с отличием, Университет Монаша, Мельбурн.
Говард, Д., М. Гуджик и Р. Лэйн, 2010, Испытательный полигон airborne gravity и airborne gravity gradiometer в Кауринге, Западная Австралия: в RJL Lane (редактор), Airborne Gravity 2010, Тезисы семинара ASEG-PESA Airborne Gravity 2010, опубликованные совместно Geoscience Australia и Геологической службой Нового Южного Уэльса. Уэльс, журнал Geoscience Australia за 2010/23 и файл GSNSW за 2010/0457, стр. 107-114.
Lane, RJL, 2010 (редактор), Airborne Gravity 2010 Тезисы с семинара ASEG-PESA Airborne Gravity 2010: Опубликованы совместно Geoscience Australia и Геологической службой Нового Южного Уэльса, в журнале Geoscience Australia за 2010/23 и в файле GSNSW GS2010/0457.
Лэйн, Р., М. Груич, Т. Араванис, Р. Трейси, М. Дрансфилд, М., Д. Ховард и Б. Смит, 2009, Воздушно-гравитационный полигон Кауринг, Западная Австралия: Eos Trans. Приложение к осеннему собранию AGU, том 90, Аннотация G51A-0656.
Лэйн, Р., Р. Смит, М. Дрансфилд и Д. Робсон, 2010, "Введение в воздушную гравитацию 2010": в издании RJL Lane (редактор), "Воздушная гравитация 2010", выдержки из семинара ASEG-PESA "Воздушная гравитация 2010", опубликованного совместно Geoscience Australia и Геологической службой Нового Южного Уэльса, Geoscience Australia Record. 2010/23 и файл GSNSW GS2010/0457, стр. 1-4.
Мартинес, К. и Ю. Ли, 2012, Обработка и интерпретация данных гравитационной градиентометрии на испытательном полигоне в Кауринге: Расширенные тезисы технической программы SEG, 2012, 1-5, doi: 10.1190/segam2012-1342.1.
Мартинес, К. и Ю. Ли, 2012, "Понимание обработки и интерпретации данных гравитационной градиентометрии с помощью испытательного полигона Кауринг: Представлено на 22-й Международной геофизической конференции и выставке ASEG-PESA, Брисбен, Австралия", Расширенные тезисы ASEG 2012, 1-4, doi 10.1071/ASEG2012ab238.
Морган, К. Х. и Дж. Х . Херлихи, 1956, Геология района Кауринг: Неопубликованная работа. Дипломная работа бакалавра наук, Университет Западной Австралии, Перт.
