Картографическая сетка Австралии 2020 года
Последнее обновление страницы:14 December 2017
Геодезические координаты (широта и долгота) представляются на карте или графике путем математического проецирования их на двумерную плоскость. Поперечная проекция Меркатора (TM) представляет собой конформное отображение геодезических координат с эллипсоида на плоскость, где экватор и центральный меридиан остаются прямыми линиями, а масштаб вдоль центрального меридиана постоянен, в то время как меридианы и параллели проецируются в виде сложных кривых (рис. 1).

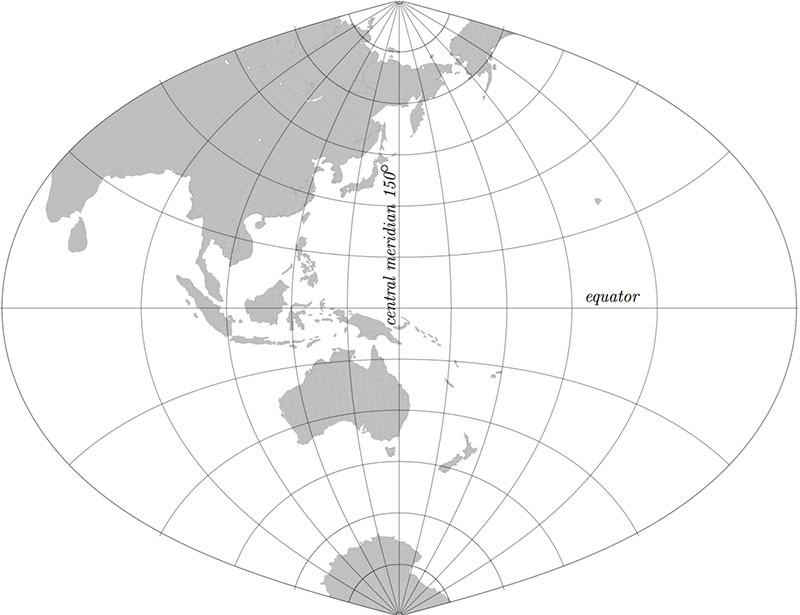

Рисунок 1: Поперечная проекция Меркатора с центральным меридианом в 150 градусов
Проекция TM полезна для картографирования регионов с большой протяженностью по широте; однако искажения быстро увеличиваются по мере удаления от центрального меридиана.
Система UTM (таблица 1) использует проекцию TM и пытается преодолеть это ограничение, разделив Землю на 60 зон, ширина каждой из которых составляет шесть градусов долготы. Центральный меридиан расположен в середине каждой продольной зоны. В результате в пределах зоны ничто не находится более чем в трех градусах от центрального меридиана, и поэтому расположение, формы, размеры и направления между всеми объектами очень точны.
Истинной точкой отсчета для каждой зоны является пересечение экватора и центрального меридиана, но часто используется ложная точка отсчета, чтобы избежать отрицательных координат (рис. 2).
Таблица 1: Параметры системы UTM
| Параметр | Ценность |
|---|---|
| Долгота начального центрального меридиана (зона 1) | 177 градусов западной долготы |
| Ширина зоны | 6 градусов |
| Центральный масштабный коэффициент | 0.9996 |
| Ложное ориентирование на Восток | 500 000 м |
| Ложное направление на Север (в южном полушарии) | 10 000 000 м |

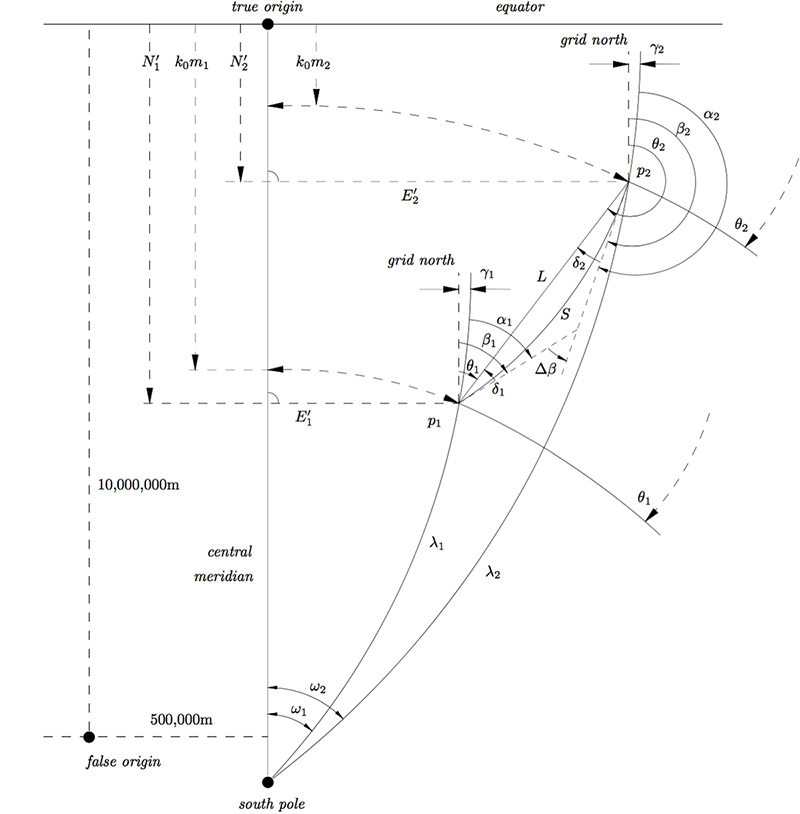

Рисунок 2: Взаимосвязь между географическими координатами и прогнозируемыми координатами
Система UTM была использована с эллипсоидом GRS80 и геоцентрическими данными Австралии (GDA2020) по широтам и долготам для определения картографической сетки Австралии 2020 (MGA2020).
Серия Krueger n или Крюгерλ-формулы рядов используются для преобразования координат UTM (или MGA2020) в географические координаты и наоборот. Для получения дополнительной информации обратитесь кМетоды геодезических расчетовстраница.
Для получения дополнительной информации о проекциях и преобразовании координат, пожалуйста, обратитесь к техническому руководству GDA2020.
