Приложение В - Руководства по компоновке карт NTMS и соответствующая информация на полях

1. введение

Следующая информация относится к руководствам по компоновке, предоставленным для картографических серий 1:250 000 и 1:100 000. Эти руководства следует использовать в соответствии с указанными размерами листов (см.Приложение H). Руководства дополнены следующими подробными описаниями полей и элементов карты.

Цвета должны быть представлены в соответствии с четырехцветной технологией CMYK (т.е. комбинации голубого, пурпурного, желтого и черного цветов).

Для следующих схем компоновки и связанных с ними диаграмм на полях соответствующие цвета указаны в соответствии с их конфигурацией CMYK, например. Черный (C 0% M 0% Y 0% K 100%)

2. Руководства по компоновке

1:250 000 ПейзажиНаправляющие для портретов

Эти руководства будут предоставлены в формате PDF.

Ландшафтный гид в масштабе 1:100 000

Это руководство будет предоставлено в формате PDF.

Пользователи, пожалуйста, обратите внимание: Прилагаемые руководства по компоновке могут быть изменены по усмотрению Geoscience Australia в отношении содержания легенды карты, символики и т.д.

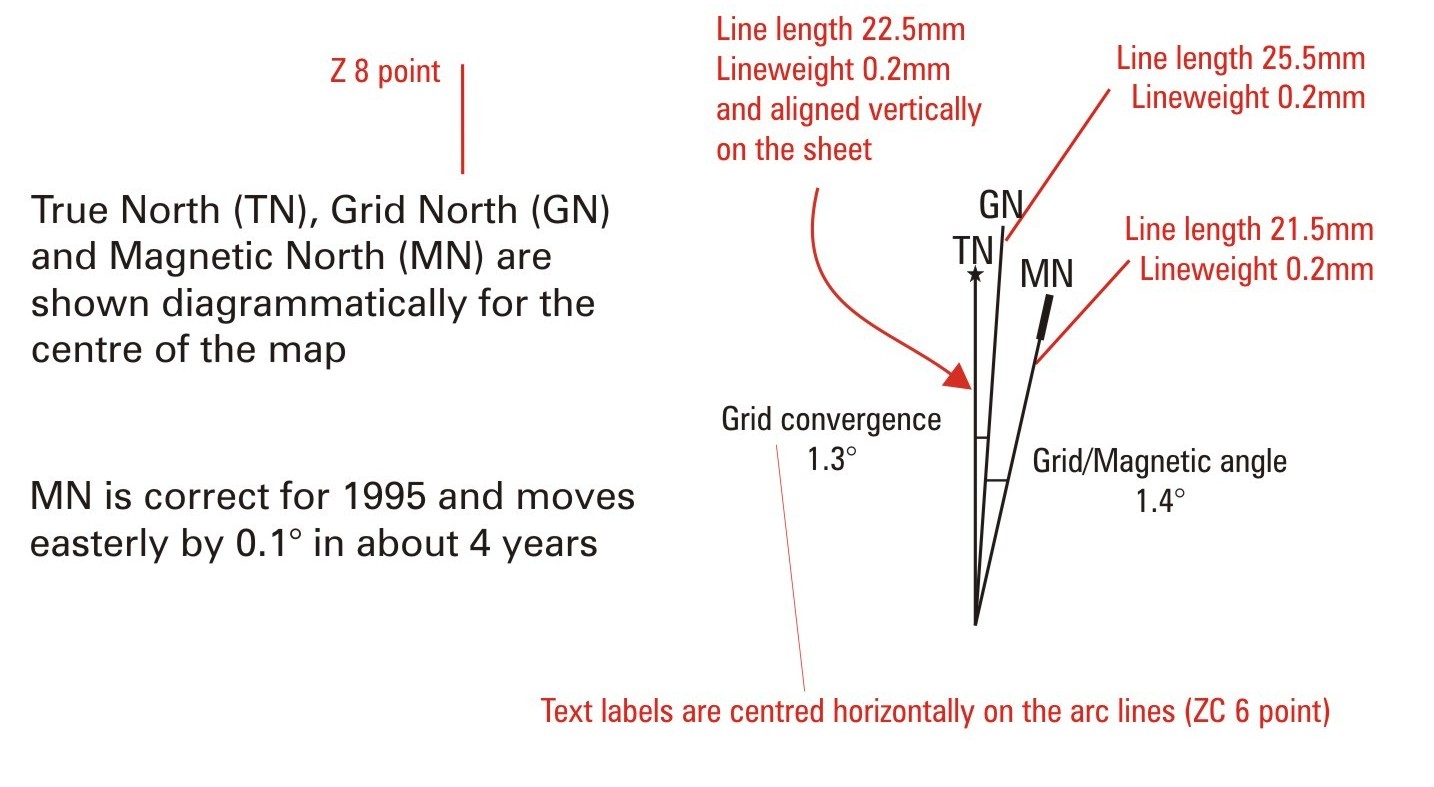

3. Диаграмма магнитного склонения

На этой диаграмме отображаются значения истинного севера (TN), Северного полюса сетки (GN) и магнитного полюса (MN), основанные на центре листа карты и соответствующие действительности для него.

Примечание: Расположение на полях указано в соответствующих руководствах по компоновке карты

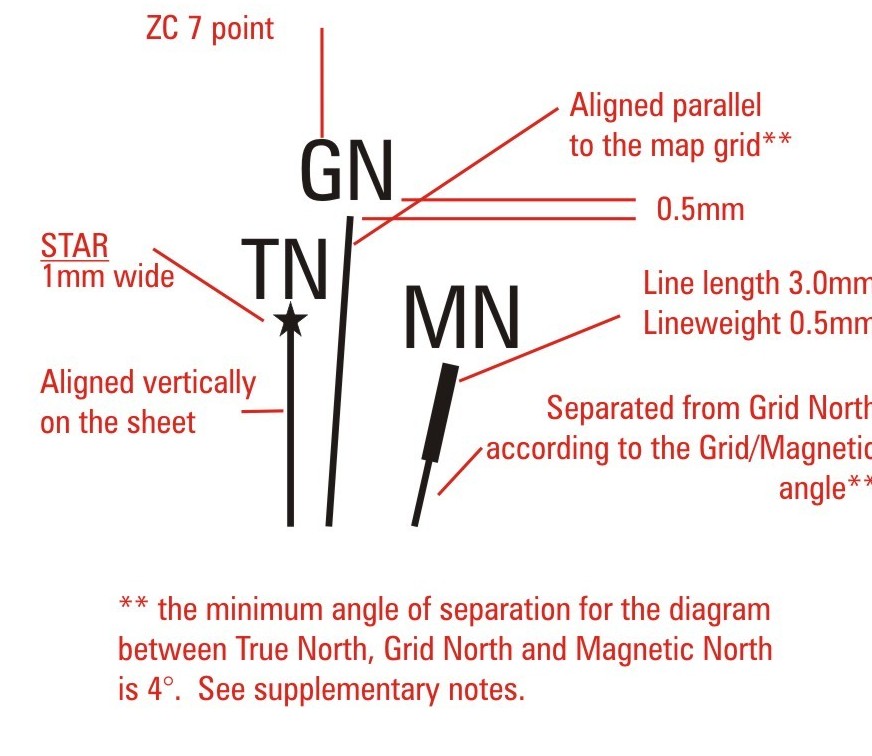

Диаграмма в масштабе 1:250 000

ЧЕРНЫЙ (C 0% M 0% Y 0% K 100%)

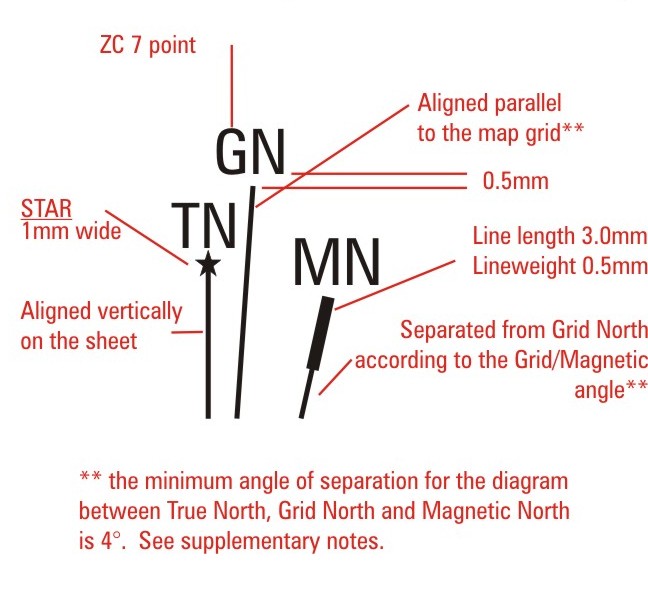

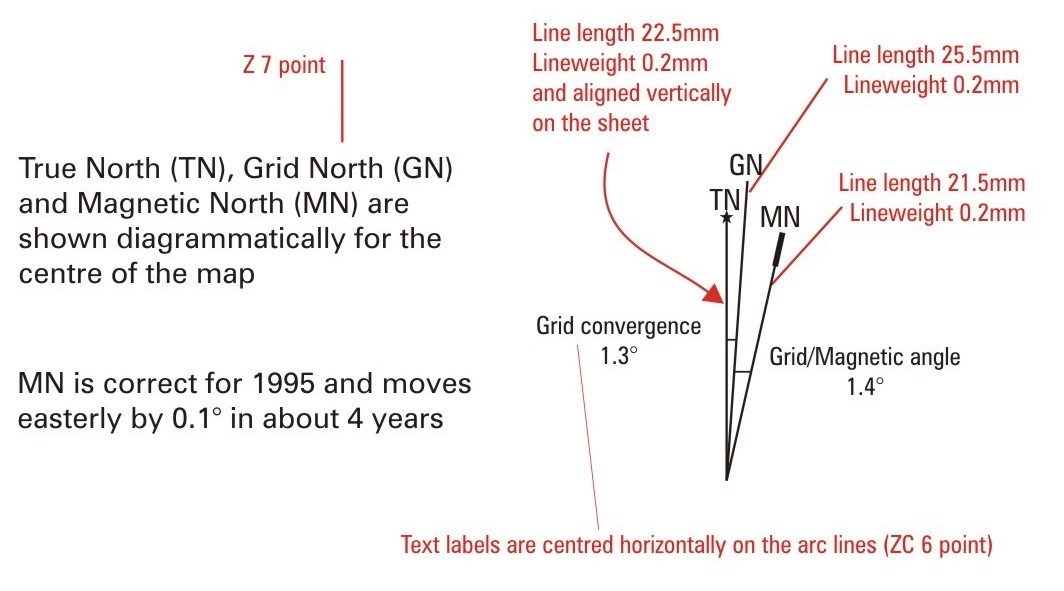

Диаграмма в масштабе 1:100 000

ЧЕРНЫЙ (C 0% M 0% Y 0% K 100%)

Текст
Если Северная магнитная линия совпадает с Северной линией сетки или линией Истинного Севера, "MN" будет смещено в сторону. При необходимости текст "Угол наклона сетки/магнитного поля" и "Схождение сетки" будут перемещены по горизонтали из указанного положения, чтобы избежать столкновения с линиями на диаграмме. Метка сетки/магнитного угла расположена в левой части диаграммы, когда MN находится к западу от TN. В этом случае диаграмма может быть перемещена для размещения более длинной метки сетки/магнитного угла. Сокращения, обозначающие Северный магнитный полюс, Истинный Северный полюс и Северный радиус сетки (MN, TN и GN), будут расположены по центру над соответствующими линиями и смещены на 0,5 мм. В тех случаях, когда изменение магнитного склонения очень незначительно (менее 0,1° за десять лет), используются следующие слова:

Значение MN является правильным для (года) и перемещается
на восток (или запад) менее чем на 0,1° за 10 лет

Смещения линий
Диаграмма магнитного склонения является лишь репрезентативным изображением разницы в магнитном склонении. Для наглядности часто бывает необходимо увеличить углы между линиями. Основной принцип заключается в том, что на диаграмме линии показаны в правильном взаимном расположении и что была предпринята попытка максимально точно отобразить углы. Если угол между любыми двумя линиями меньше 0,05°, они отображаются как совпадающие. Минимальный угол между линиями GN, TN или MN равен 4°. Если угол между любыми двумя линиями меньше 4°, линии отображаются на расстоянии 4° друг от друга. Линия MN будет показана под правильным углом к TN, если она находится на расстоянии более 4 градусов от TN, а линия GN не находится между TN и MN. (Примечание: проекция такова, что GN всегда будет находиться в пределах 4 градусов от TN.)

[вернуться к началу]

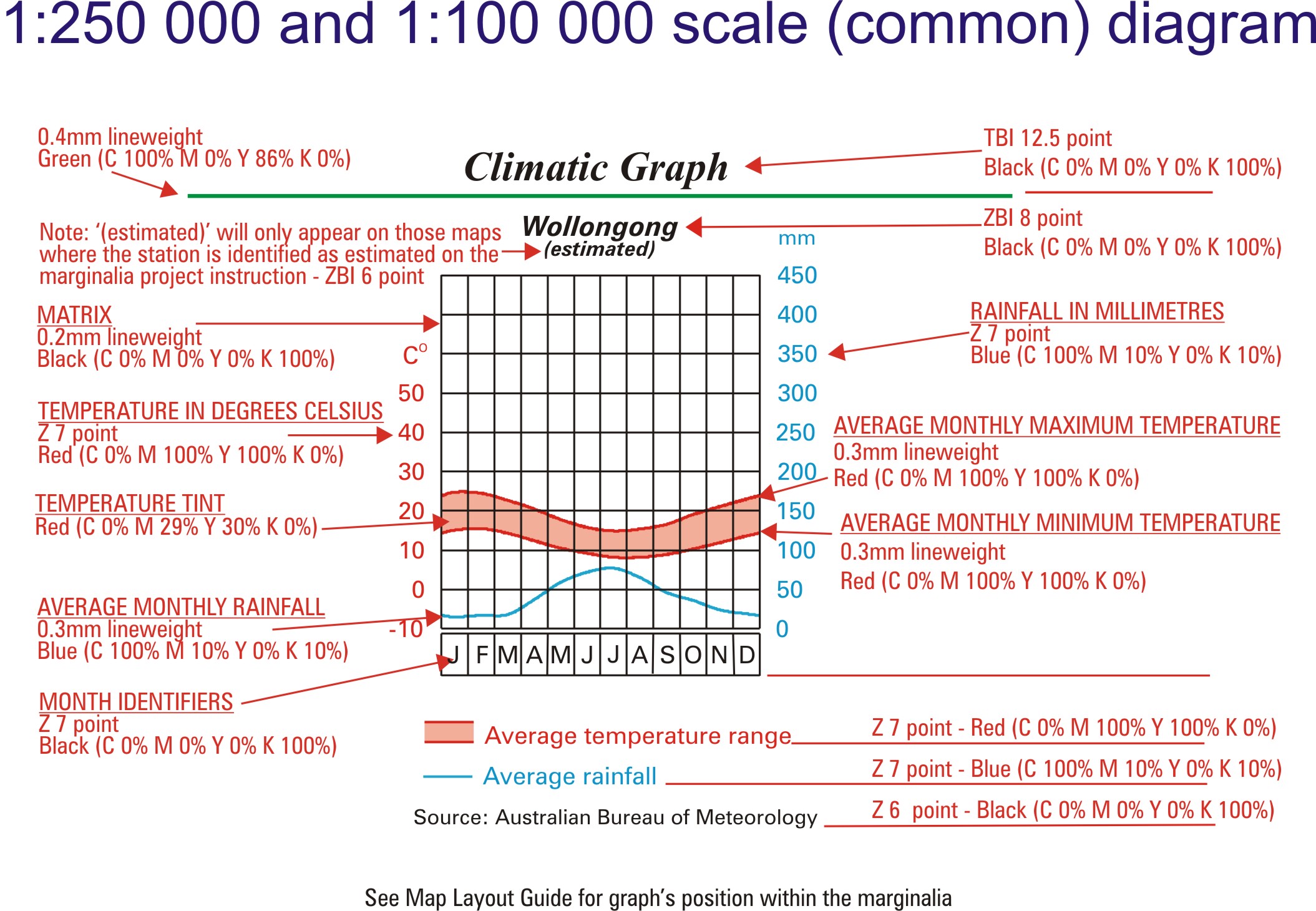

4. Климатические графики

На этом графике показаны среднемесячные показатели количества осадков и среднемесячные минимальные и максимальные температуры в данной местности.

На полях карты формата 1:250 000 будет размещен один или два климатических графика, в зависимости от географического положения листа. На картах, представляющих районы, подверженные различным региональным климатическим изменениям, будет два графика. Для карты формата 1:100 000 на полях будет отображен только один график изменения климата. Сам график разделен на квадраты, представляющие каждый из двенадцати (12) месяцев, за которые ведется запись, с января по декабрь в направлении X, а показатели температуры и осадков - в направлении Y.

4.1 Технические характеристики матрицы

Матрица значений
Ширина (в направлении X): 2,7 мм x 12 = всего 32,4 мм
Глубина (в направлении Y -): 4,0 мм x 9=всего 36 мм
Расстояние в 0,5 мм (от центра к центру соответствующих линий) показано между нижней строкой основной графической матрицы и верхней линией квадратов, представляющих квадратики отдельных месяцев в нижней части графика.Месячная коробка
Ширина (в направлении X): 2,7 мм x 12 = всего 32,4 мм
Глубина (в направлении Y): 3,5 мм x 1=всего 3,5 мм

4.2 Линии температуры / количества осадков и экран

Температура
Левый край графика представляет температуру в градусах Цельсия в диапазоне от минус 10° до 50° с интервалом в 10 градусов от нижней части первичной матрицы. Каждая из горизонтальных линий соответствует 10 градусам. Средние максимальные и минимальные температуры за каждый месяц года записываются в виде матрицы и представлены двумя изогнутыми линиями, разделенными экранированной областью. Средние максимальные и минимальные значения отображаются на графике путем измерения по вертикали относительно температурной шкалы (западный край матрицы) и в центральном горизонтальном положении каждого из соответствующих графиков месяца.Поскольку цифры нанесены в центре каждого прямоугольника, необходимо рассчитать значение на крайних левом и правом краях матрицы, чтобы обеспечить правильное завершение температурных линий. Чтобы добиться этого для обоих краев, температуры за декабрь и январь усредняются и это значение выводится на график.Экранированная область не будет замаскирована для линии осадков.

Ливень
Левый край графика отображает количество осадков в миллиметрах в диапазоне от 0 до 450 мм с интервалом в 50 мм от нижней части первичной матрицы. Каждая из горизонтальных линий соответствует 50 мм. Средние показатели количества осадков за каждый месяц показаны в таблице в виде одной линии. Цифры отображаются путем измерения по вертикали относительно шкалы осадков (левый край матрицы) и в центральной горизонтальной позиции каждого из соответствующих графиков месяца.Поскольку цифры нанесены в центре каждого прямоугольника, необходимо рассчитать значение на крайних левом и правом краях матрицы, чтобы линия среднего количества осадков заканчивалась правильно. Чтобы добиться этого для обоих краев, среднее количество осадков за декабрь и январь усредняется и отображается на графике. Если месячное количество осадков превышает 450 мм, линия осадков будет проведена так, чтобы она пересекалась с линией 450 мм, а затем прерывалась. Линия появится снова, когда значения снова попадут в диапазон графика. Между нанесенными месячными значениями и линией 450 мм угол наклона линии осадков будет указывать на величину осадков в следующем месяце. Например, если февральское значение равно 440, а мартовское значение равно 455, линия осадков будет проходить по линии 450 мм ближе к центру прямоугольника "Март", но если мартовское значение равно 550, линия осадков будет проходить по линии 450 мм в пределах прямоугольника "февраль".

[вернуться к началу]

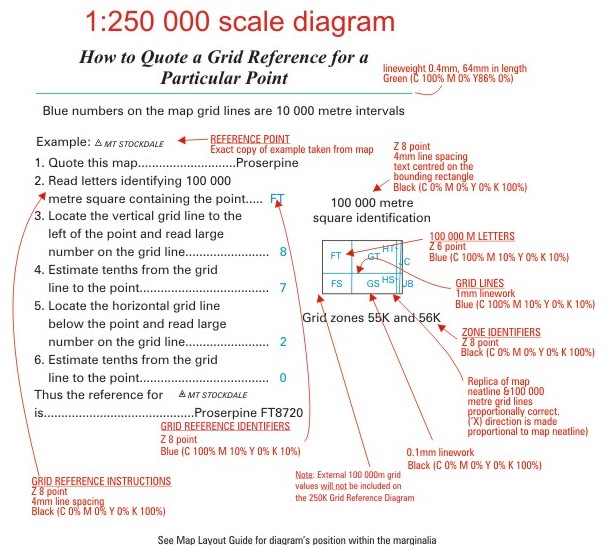

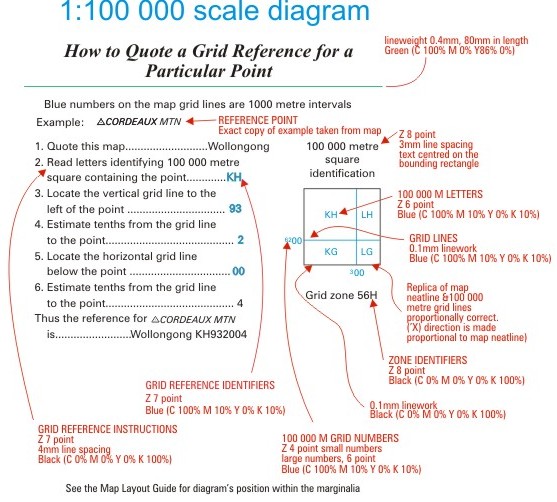

5. Справочная схема сетки

Это диаграмма на полях карты с примером контрольной точки, взятой с лицевой стороны карты.

Примерная точка отсчета
Фигуры для привязки к сетке определяются исходя из заранее определенной точки отсчета на лицевой стороне карты. Примером может служить именованный точечный объект, предпочтительно именованный холм (однако, никакие связанные с ним возвышенности не будут включены). Если в качестве контрольной точки выбрана горизонтальная контрольная точка, то будет отображено название или код, но не соответствующее значение высоты точки. Если выбрана гора/холм, то будет отображен код названия, но не соответствующее значение высоты точки. При выборе примера предпочтительно выбрать точку в области, где нет других деталей. Если на карте нет именованного точечного объекта, то будет использоваться наименьший именованный точечный объект, относящийся к центру объекта. Безымянная точка на возвышенности не является подходящей точкой. При выборе примера предпочтительно выбирать точку в области, свободной от деталей. Значения расположены в соответствии с соответствующими пронумерованными разделами справочной таблицы. Точная копия (т.е. то же название, размер, тип шрифта и символ) примерной контрольной точки берется с карты и отображается в том же соотношении с контрольным символом (например, высота точки, горизонтальная контрольная точка и т.д.). Предпочтительно, чтобы название было указано справа от условного обозначения.

Полная точка отсчета
Эта ссылка представляет собой комбинацию названия карты, за которым следует буквенный пробел, и соединенных идентификационных букв и цифр из предыдущих отдельных ссылок.

идентификация площадью 100 000 квадратных метров
Ограничивающая прямоугольная линия географически корректна по масштабу (повторяет линию разметки плитки) и пропорционально корректна при уменьшении до окончательного масштаба диаграммы 1:10 000 000 (для масштаба 1:250 000) и 1:3 500 000 (для масштаба 1:100 000). Ограничивающий прямоугольник должен располагаться на одной линии с панелью "маргиналии". Расположение границ зон также является уменьшением в масштабе фактических 100 000-метровых линий сетки. Эти линии нанесены в той же проекции, что и на карте. Руководство по идентификации MGA площадью 100 000 квадратных метров (схема для идентификации букв на листе карты) будет предоставлено в формате PDF.

Идентификаторы сетки длиной 100 000 метров (только в масштабе 1:10000)
На базовой диаграмме сетки в масштабе 1:100 000 будут показаны только идентификаторы сетки протяженностью 100 000 метров, которые находятся в пределах поля диаграммы. т.е. если линия сетки протяженностью 100 000 метров совпадает с линией разметки на карте, идентификатор за пределами линии разметки на карте будет отображен на лицевой стороне карты, но не показан (т.е.. повторяется) на базовой диаграмме сетки.

Зона сетки
Если лист карты (включая обрезанный край масштаба 1:250 000) охватывает более одной зоны сетки, то зоны сетки будут указаны на справочной схеме сетки, если зоны сетки обозначены на лицевой стороне карты. Одна и две зоны будут располагаться на одной линии, три или четыре зоны будут располагаться на двух линиях следующим образом:

Зоны сетки
55J, 56J, 57J и 58J

[вернуться к началу]

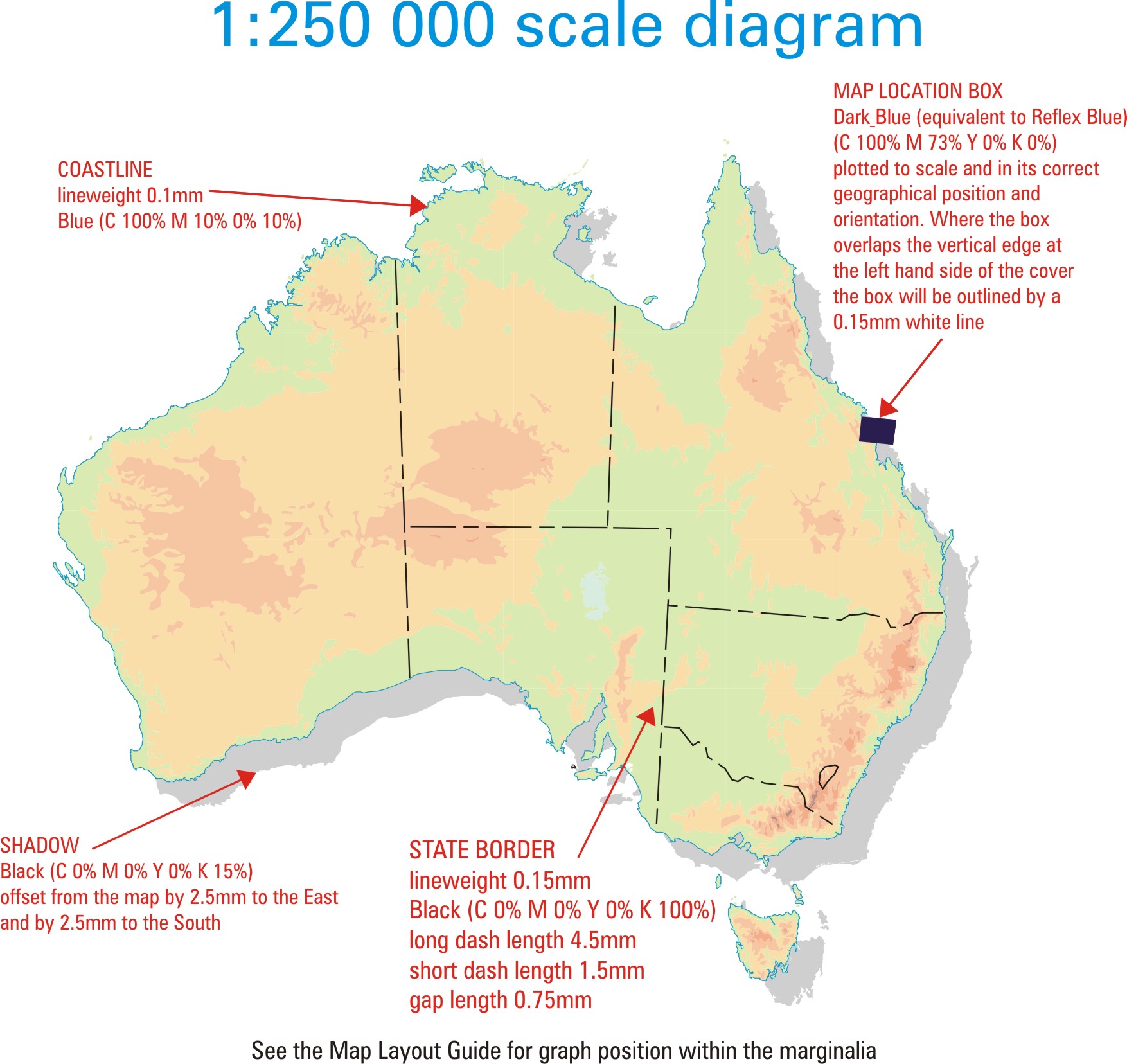

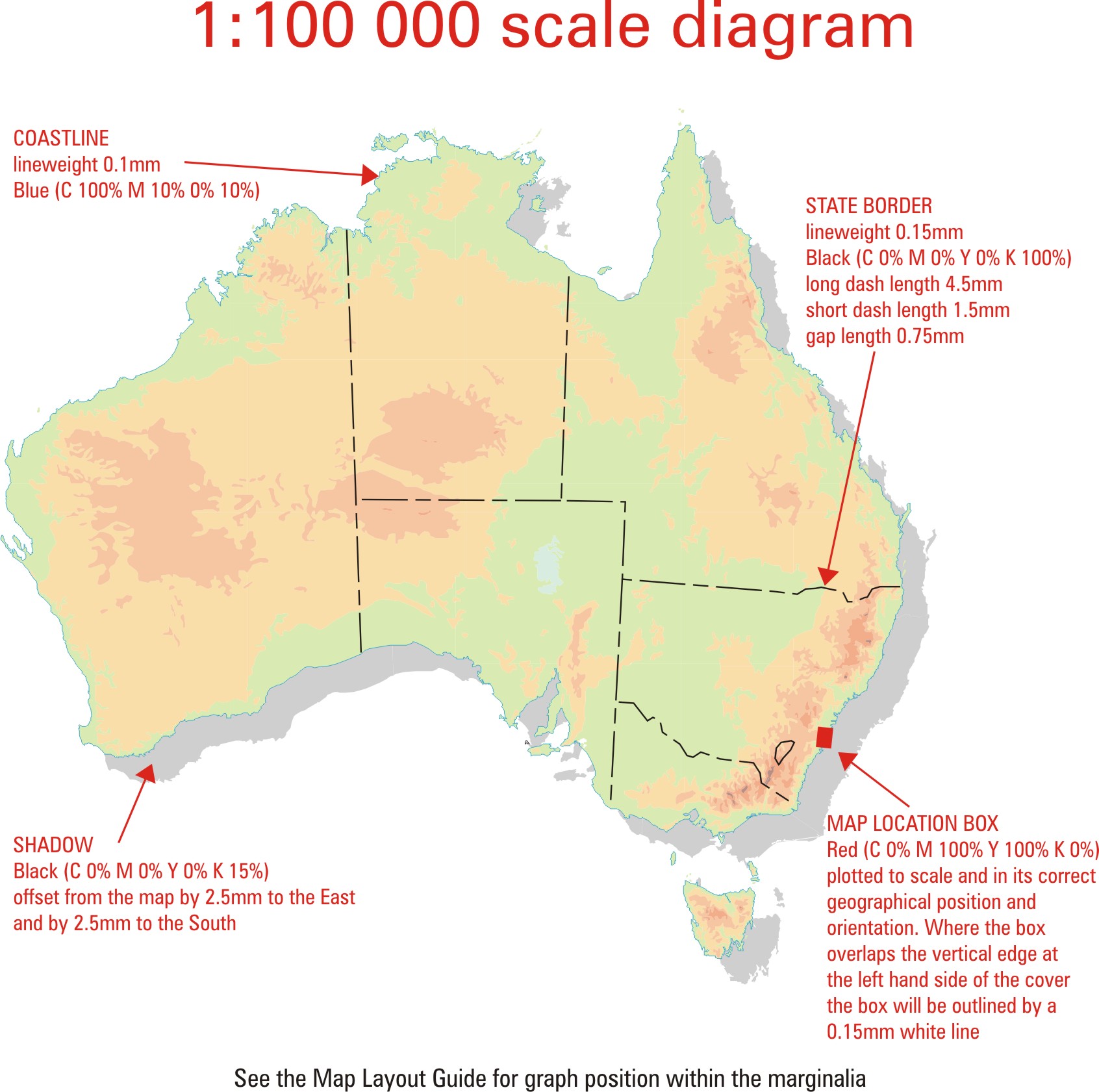

6. Карта Австралии

На этой карте показано отдельное местоположение на карте в виде "прямоугольника". Этот рисунок является частью полей на обложке карты.

Карта составлена в масштабе 1:45 000 000 в конформной конической проекции Ламберта со стандартными параллелями на 18 и 36 градусах и центральным меридианом на 135 градусах западной долготы.

высота диапазон (в метрах)	цвет	ПРОЦЕНТ CMYK				угол	плотность
		C	M	Y	K
от -200 до 0	Синий Желтый	10% 0%	0% 0%	0% 10%	0% 0%	1050 900	разрешение 150 точек на дюйм разрешение 150 точек на дюйм
от 0 до 200	Синий Желтый	10% 0%	0% 0%	0% 30%	0% 0%	1050 900	разрешение 150 точек на дюйм разрешение 150 точек на дюйм
от 200 до 500	Красный Желтый	0% 0%	10% 0%	10% 30%	0% 0%	750 900	разрешение 150 точек на дюйм разрешение 150 точек на дюйм
от 500 до 1000	Красный Желтый	0% 0%	20% 0%	20% 30%	0% 0%	750 900	разрешение 150 точек на дюйм разрешение 150 точек на дюйм
от 1000 до 1500	Красный Желтый	0% 0%	30% 0%	30% 40%	0% 0%	750 900	разрешение 150 точек на дюйм разрешение 150 точек на дюйм
1500 и выше	Синий Красный Желтый	20% 0% 0%	0% 40% 0% 0%	0% 40% 40%	0% 0% 0%	1050 750 900	разрешение 150 точек на дюйм разрешение 150 точек на дюйм разрешение 150 точек на дюйм

[вернуться к началу]

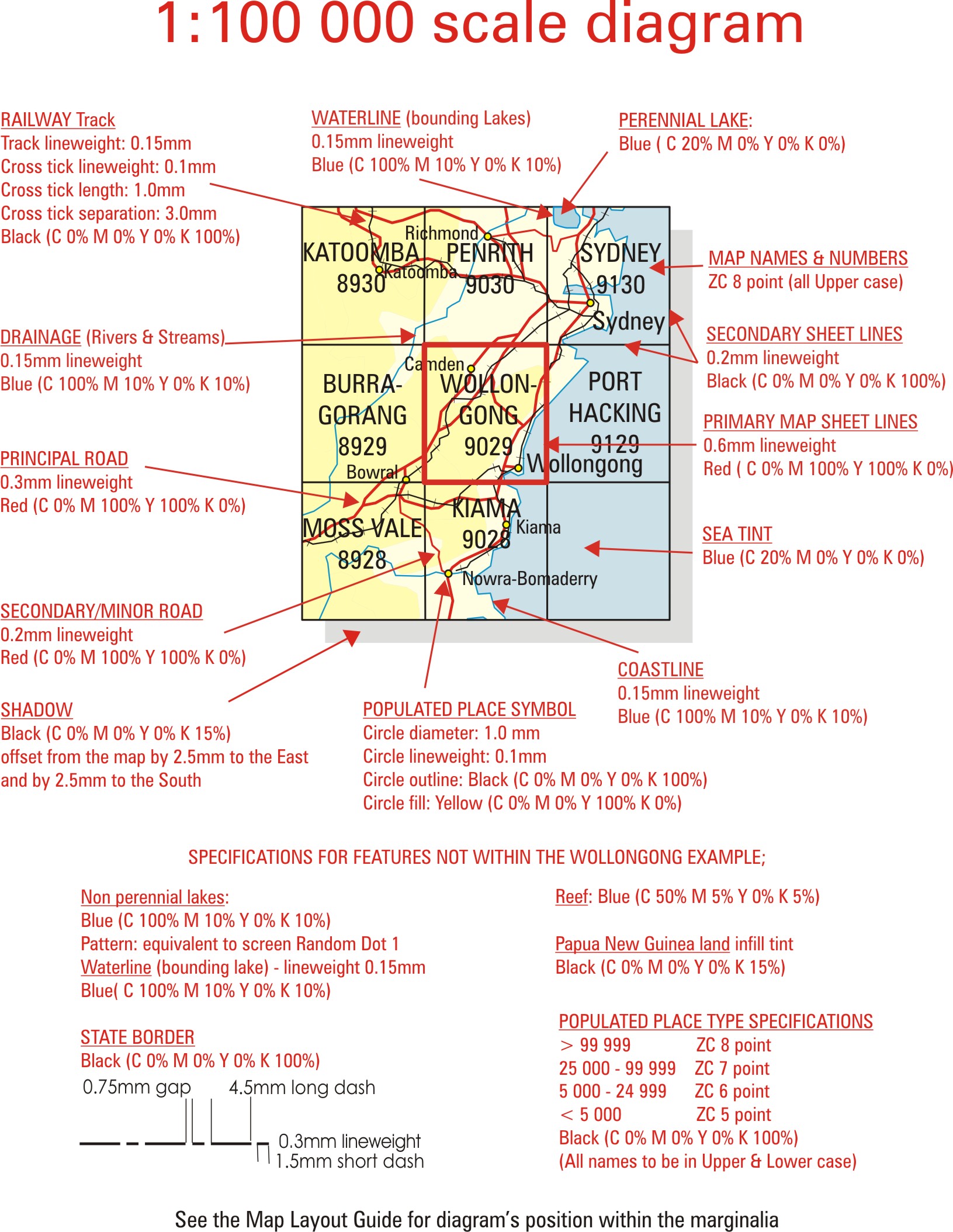

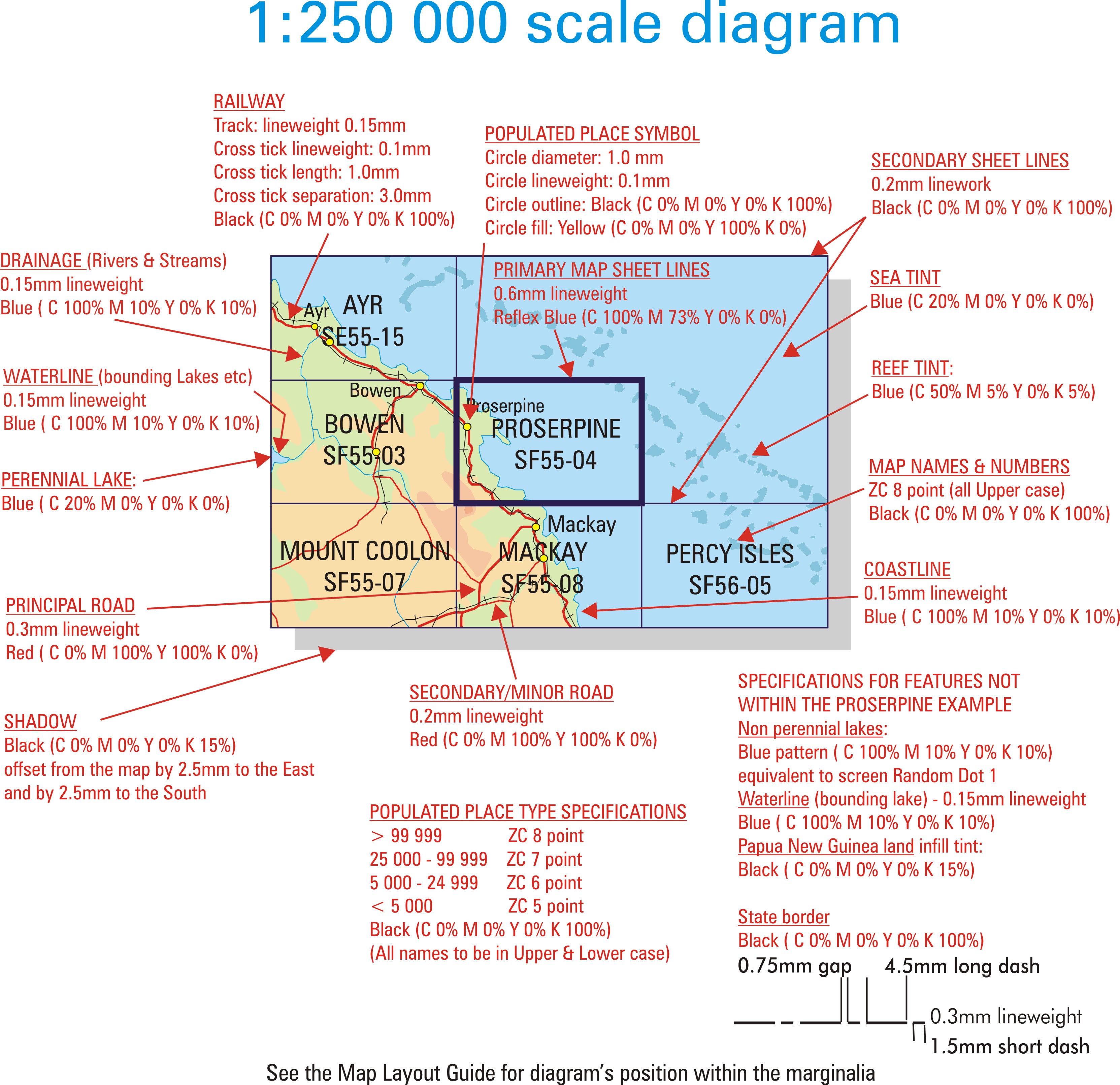

7. Схема местности

Данные для схемы местности будут предоставлены компанией Geoscience Australia. Эти данные будут использованы в том виде, в каком они были предоставлены, за исключением размещения текста и применения указанных символов.

размеры диаграммы в масштабе 1:250 000
Эта диаграмма не проецируется, и линии листа и данные автоматически масштабируются по сравнению с набором данных, чтобы поместиться в рамку. Размер данных составляет 4,5 градуса в ширину (направление X) и 3 градуса в высоту (направление Y). Таким образом, создается "стандартная" схема из 9 карт, на которой конкретная область карты находится в центре 9 не скорректированных карт. Скорректированные листы (см.Приложение H) область карты на диаграмме будет перецентрирована (смещена от центра), чтобы соседние листы можно было отображать как единое целое везде, где это возможно (это исключает наличие маленьких, неаккуратных "фрагментов", представляющих соседние листы, на которых шрифт не помещается).

размеры диаграммы в масштабе 1:100 000
Эта диаграмма не проецируется, и линии листа и данные автоматически масштабируются по сравнению с набором данных, чтобы поместиться в рамку. Размер данных составляет 1,5 градуса в ширину (направление X) и 1,5 градуса в высоту (направление Y). Таким образом, создается "стандартная" схема из 9 карт, на которой конкретная область карты находится в центре 9 не скорректированных карт. Скорректированные листы (см.Приложение H) область карты на диаграмме будет перецентрирована (смещена от центра), чтобы соседние листы можно было отображать как единое целое везде, где это возможно (это исключает наличие маленьких, неаккуратных "фрагментов", представляющих соседние листы, на которых шрифт не помещается).

Общие
Гипсометрические оттенки такие же, как на карте Австралии. Гипсометрические оттенки будут замаскированы для озер. Там, где покрытие карты заканчивается вдоль береговой линии, линии на листе карты наноситься не будут. Расположение текста местности будет однозначным и позволит избежать пересечений с железными дорогами и государственными границами. Там, где столкновение неизбежно, железные дороги и государственные границы будут нарушены. Разрыв будет составлять 0,5 мм с каждой стороны от шрифта, когда он пересекает объект. Названия и номера листов карты будут размещены по центру в пределах линий листа карты, где это возможно.Приложение Gкартографические указатели дают рекомендации по переносу названий на картах. Размеры шрифта для названий населенных пунктов могут быть уменьшены на один пункт в местах, где они сильно загромождены, чтобы облегчить их размещение. Если неизбежно столкновение с другими типами, название населенного пункта и его символ могут быть опущены. Этот параметр следует использовать очень осторожно, особенно в тех случаях, когда на схеме мало названий населенных пунктов. В отдаленных районах, где нет населенных пунктов, очень большие усадьбы могут быть изображены с помощью шрифта Zurich в 7 точек и символа здания размером 0,5 мм. Название штата не должно отображаться на схеме местности. Если линии листа карты совпадают с обозначением государственной границы, символ государственной границы и линия листа будут отображаться одновременно.

Маскировка
Железнодорожные линии должны быть замаскированы черным текстом. Символы населенных пунктов должны быть удалены со всех экранов, кроме желтого. Гипсометрические оттенки озер и водоемов должны быть замаскированы.

[вернуться к началу]

8. Решетчатый элемент и сетка

8.1 Отметки на линиях сетки

Масштаб 1:250 000Линии сетки будут отображаться с интервалом, кратным 15 минутам. На каждой линии будут отмечены галочки с интервалом в 1 минуту. Галочки также будут показаны вдоль западной и южной ровных линий. Толщина линий как линий, так и галочек будет составлять 0,2 мм. Расположение меток будет таким, как показано в руководстве по компоновке карты. Метки будут иметь длину 1,25 мм с интервалом в 1 минуту. Отметки с интервалом в 1 минуту будут располагаться на восточной стороне линий долготы и на южной стороне линий широты, за исключением южной прямой линии, где отметки будут располагаться на северной стороне. С шагом в 5 минут линии будут длиннее. Если обе стороны линии, которую пересекают деления, находятся в пределах карты, то деления будут расположены по центру линии, а длина делений составит 4 мм. Вдоль аккуратной линии 5-минутные линии будут иметь длину 2 мм и располагаться в пределах области карты.

Масштаб 1:100 000Линии сетки будут отображаться с интервалом, кратным 10 минутам. На каждой линии будут отмечены галочки с интервалом в 1 минуту. Галочки также будут показаны вдоль всех ровных линий (за исключением внешней ровной линии AGD66, показанной на северном и восточном краях). Толщина линий и отметок будет составлять 0,2 мм. Расположение отметок будет таким, как показано в руководстве по компоновке карты. Длина отметок будет составлять 1,0 мм с интервалом в 1 минуту. Отметки с интервалом в 1 минуту будут располагаться на восточной стороне линий долготы и на южной стороне линий широты, за исключением южной прямой линии, где отметки будут располагаться на северной стороне. С шагом в 5 минут линии будут длиннее. Если обе стороны линии, которую пересекают галочки, находятся в пределах карты, то галочки будут расположены по центру линии и их длина составит 4 мм. Вдоль аккуратной линии 5-минутные линии будут иметь длину 2 мм и располагаться в пределах области карты.

8.2 Значения сетки

Масштаб 1:250 000

Значения сетки будут показаны за пределами горизонтальной линии для всех линий и вдоль выбранных линий, расположенных внутри карты. Приведенные ниже правила дополняют то, что указано в руководствах по компоновке. Примеры, выделенные курсивом, относятся к руководству по ландшафтной компоновке. Все значения будут расположены по центру линии, к которой они относятся. Целые градусы всегда будут отображаться полностью (например149^o00'). Значения сетки могут быть перемещены там, где они вступают в противоречие с другими деталями.

Значения для линий сетки, образующих южную и западную горизонтальные линии карты, и для значений сетки на линиях сетки, расположенных ближе всего к северной и восточной горизонтальным линиям (например,150^o00') всегда будет содержать полное описание степени и минуты (например:148^o30') .

Значения вдоль южной линии горизонта (21^o00') и вдоль широтной линии, ближайшей к северной оконечности (20^o00') будет сосредоточена в семи минутах к востоку от самой западной линии долготы полностью на карте (напримерсосредоточено на 148^o52') записка: аккуратная линия не учитывается.
Значения будут добавляться каждые тридцать минут в восточном направлении. На восточном краю карты значение будет добавляться только в том случае, если тип полностью попадает в линию обрезки.

Другие значения, выходящие за пределы аккуратной линии и расположенные севернее линии сетки, ближайшей к северной линии обрезки, будут показаны только в минутах (например15').

Точки пересечения линий сетки, кратные 30' и попадающие в пределы карты, за исключением области отвода, будут показаны в виде полных градусных и минутных ориентиров (например:20^o30') Масштаб 1:100 000Конкретные инструкции по размещению значений сетки приведены в Руководстве по компоновке в масштабе 1:10000.

8.3 Значения внутренней сетки

Масштаб 1:250 000
Значения на сетке будут показаны в столбцах и строках в соответствии с инструкциями по компоновке. Значения на сетке могут быть смещены вдоль линии сетки или удалены, если они не совпадают с другими деталями карты. Смещение не должно превышать одного квадратного интервала сетки в любом направлении. Удаления будут сведены к минимуму.

Масштаб 1:100 000
Конкретные инструкции по размещению значений внутренней сетки приведены в Руководстве по компоновке в масштабе 1:100 000.

Цвет для значений в таблице (обе шкалы)
Синий (C 100% M 10% Y 0% K 10%)

8.4 Внутренние опознавательные знаки площадью 100 000 квадратных метров

Как в масштабе 1:250 000, так и в масштабе 1:100 000 внутренние синие идентификационные буквы площадью 100 000 квадратных метров на сетках могут быть перемещены по картографическим соображениям, если какая-либо идентификационная буква противоречит объекту или объект, в свою очередь, противоречит идентификационным буквам. Пока не определено, что такое перемещение необходимо; незатронутые буквы должны быть смещены, чтобы не вызвать дополнительных проблем, для обеспечения симметричного отображения четырех букв. Примечание: Идентификационные буквы не должны выходить за пределы четкой линии (только в масштабе 1:250 000). Для отображения этих значений в масштабе 1:100 000 обратитесь к руководству по компоновке в масштабе 1:100 000.

Цвет для идентификационных букв площадью 100 000 квадратных метров (в обоих масштабах)
Синий (C 100% M 10% Y 0% K 10%)

[вернуться к началу]

9. Цвета для логотипов, различных полей и типа штрих-кода

Масштаб 1:250 000

Вертикальная полоса у левого края карты: сплошная синяя (C 100% M 73% Y 0% K 0%)

"Топографическая карта ....." (текст вверху обложки): сплошной синий цвет (C 100% M 73% Y 0% K 0%)

Горизонтальные рамки под заголовками: Зеленые (C 100% M 0% Y 86% K 0%)

Логотип GDA: Линии - коричневые (C 0% M 59% Y 100% K 18%)

Текст GDA - сплошной синий (C 100% M 73% Y 0% K 0%)

Панели управления цветом: половина каждого блока сплошная, а половина 50%

Номер штрих-кода (под штрих-кодом) будет напечатан цюрихским сокращенным шрифтом 10pt. Штрих-код будет замаскирован на расстоянии 0,7 мм от текста.

Масштаб 1:100 000

Вертикальная полоса у левого края карты: красная (C 0% M 100% Y 100% K 0%)

"Топографическая карта ....." (текст вверху обложки): Красный (C 0% M 100% Y 100% K 0%)

Горизонтальные рамки под заголовками: Зеленые (C 100% M 0% Y 86% K 0%)

Логотип GDA: Линии - коричневые (C 0% M 59% Y 100% K 18%)

Текст GDA - сплошной синий (C 100% M 73% Y 0% K 0%)

Панели управления цветом: половина каждого блока сплошная, а половина 50%

Номер штрих-кода (под штрих-кодом) будет напечатан цюрихским сокращенным шрифтом 10pt. Штрих-код будет замаскирован на расстоянии 0,7 мм от текста.

[вернуться к началу]

10. Правила для названий карт и штатов

10.1 Названия карт

Масштаб 1:250 000
Названия карт будут даны так, как показано на рисункеПриложение G. Названия карт не будут писаться через дефис. За исключением слова "Специальный", все названия карт будут иметь одинаковый размер точек.

Типоразмер:

Длина названия, умноженная на жирный курсив, через 46 пунктов (мм)	Используемый размер (баллы)
<79	46
от 79 до <90	40
от 90 до <105	34

Примечание: Длина всех названий карт должна быть <105 мм, если найдено более длинное название, его обработку следует провести в Geoscience Australia.

Названия из нескольких слов
"Специальный" всегда будет выделяться отдельной строкой жирным шрифтом Times, выделенным курсивом в 30 пунктов, см.Приложение В, Глава 2. Руководства по компоновке("Портретный макет"). Названия нескольких слов будут перенесены на вторую строку, после чего размер точек будет уменьшен. Однако размер точек в названиях нескольких слов будет уменьшен для размещения отдельных длинных слов.

Размещение текста
Выравнивание по горизонтали: Текст заголовка (включая "Специальный", если применимо) и ссылка на состояние будут начинаться в 20 мм от линии обрезки. Выравнивание по вертикали: названия одной и двух строк, основание первой строки будет находиться на расстоянии 210 мм от нижней обрезки. Для специальных предложений основание "Специального" будет находиться на расстоянии 10 мм от нижней части предыдущей строки. ВидетьПриложение В, Глава 2. Руководства по компоновке. Для двух названий строк, которые не являются специальными, в основании второй строки будет стандартный межстрочный интервал от первой строки. Три названия строк: только специальные предложения будут располагаться на трех строках. Название, которое не является специальным и не помещается на двух строчках размером в 34 или 40 пунктов, должно быть указано в Geoscience Australia. Верхняя часть первой строки будет находиться на расстоянии 228 мм от нижней границы, основание второй строки будет находиться на стандартном расстоянии от первой строки, а основание третьей строки ("Специальной") будет находиться на расстоянии 10 мм от нижней части предыдущей строки.

Масштаб 1:100 000
Подробные инструкции по правилам размещения названий на картах в масштабе 1:100 000 приведены в Руководстве по компоновке в масштабе 1:100 000.

10.2 Названия штатов

Масштаб 1:250 000
Там, где лист карты (включая обрезанные края) полностью находится в пределах одного штата или территории, будет показано название штата или территории. Если на листе карты (включая обрезанные края) изображены земли более чем одного штата или территории, будут показаны названия всех штатов и территорий. Названия штатов будут отображаться вместе с названием карты на обложке и в правом нижнем углу листа (Приложение В, Глава 2. Руководства по компоновке). Основание названия штата будет находиться на расстоянии 8 мм от основания предыдущей строки. Основание второй строки названий штатов (если требуется) будет находиться на расстоянии 6 мм от основания первой строки.Масштаб 1:100 000Обратитесь к Руководству по компоновке в масштабе 1:100 000 для получения конкретных инструкций по правилам размещения названий штатов в масштабе 1:100 000

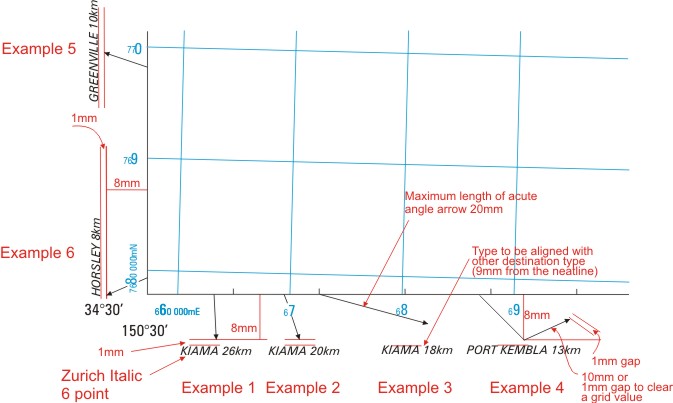

11. Стрелки назначения дороги

Масштаб 1:250 000
Максимальное расстояние от линии разметки: 8 мм перпендикулярно линии разметки (примеры 1 и 5). Если в результате этого длина стрелки превысит 20 мм, ее следует рассматривать как стрелку с острым углом. Стрелки с острыми углами: Максимальная длина 20 мм (пример 3). Изогнутые стрелки (если направление к месту назначения не позволяет отображать стрелку в виде прямой линии): Линия, обозначенная номером 42, будет нарисована на 45^oдо линии разметки на расстоянии 8 мм перпендикулярно линии разметки. Вторая линия, обозначение 255, будет проведена в направлении пункта назначения длиной 10 мм (пример 4). Размещение текста: расстояние от стрелки до верхней или нижней части шрифта должно составлять 1 мм. В большинстве случаев шрифт будет располагаться по центру стрелки. Однако в примере 4 он будет располагаться по центру "колена". Шрифт может быть смещен от центра, чтобы избежать столкновений. Стрелка не соответствует значению сетки: линия будет иметь зазор в 0,2 мм по обе стороны от типа сетки (примеры 2 и 6). Недостаточно места между дорогой и линией разметки: стрелка назначения дороги и текст будут опущены. Где тип или стрелка неизбежно вступают в противоречие со значениями сетки: Смотрите пример 6, где значение сетки и тип пункта назначения были смещены, чтобы соответствовать типу дороги и стрелке пункта назначения.

примеры в масштабе 1:250 000:

Масштаб 1:100 000

Обратитесь к Руководству по компоновке в масштабе 1:100 000 для получения конкретных инструкций по правилам размещения стрелок пунктов назначения, названий пунктов назначения и соответствующих расстояний в масштабе 1:100 000.
