Раздел 1. Структура и технические характеристики национальной топографической базы данных

1. Сфера применения настоящего документа

В этом разделе технических спецификаций разъясняются аспекты модели, основанной на характеристиках, используемой для Национальной топографической базы данных (NTDB). В нем представлена информация по целому ряду вопросов, связанных с разработкой модели и принципами составления совокупности, включая:

• определение контурной и альтиметрической точности
• уточняющее содержание объектов, требования к топологической структуре и метаданные уровня объектов
• определение исходных данных, пространственных протяженностей и проекционной информации, а также
• правила, используемые при сборе и атрибуции данных.

Эта модель, основанная на характеристиках, используется для сбора, редактирования и сопровождения топографических данных, а также в качестве основы для создания серийных и индивидуальных карт. Ключевыми характеристиками, необходимыми для этой модели, основанной на характеристиках, являются национальная согласованность и гарантированное качество.

База данных NTDB управляется системой управления реляционными базами данных Oracle (RDBMS) и программным обеспечением ESRI ArcSDE; она содержит все соответствующие таблицы данных и индексы. Пересмотр, сбор и обслуживание этих баз данных могут осуществляться либо в среде с версиями ESRI ArcSDE, либо с помощью независимых баз геоданных, отделенных от среды SDE.

Программа сбора данных Национальной инициативы по координации топографической информации (NTICI) объемом 1:25 000 будет осуществляться с помощью предварительных файловых баз геоданных, отделенных от среды SDE. Программа сбора данных NTICI объемом 1:25 000 проводится совместно с учреждениями штата и другими федеральными правительственными учреждениями с акцентом на информацию, необходимую для реагирования на чрезвычайные ситуации, и сбор подробной гидрологической информации. Эта работа постоянно развивается по мере изменения требований.

База данных NTDB будет использоваться Geoscience Australia для сбора, хранения и сопровождения объектов с максимально возможной точностью определения местоположения и определения границ. Данные, хранящиеся в базе данных NTDB, затем будут использованы для создания продуктов различного масштаба. Эти данные также будут использоваться правительством и промышленностью для моделирования, стратегического планирования и обмена информацией.

Исходными данными базы данных NTDB, которые первоначально использовались для заполнения модели, был векторный продукт ГЕОДАННЫХ серии 3 TOPO250K, согласованный на национальном уровне продукт, охватывающий всю страну с минимальной пригодностью 1:250 000. С тех пор эти исходные данные постепенно обновлялись за счет информации, полученной из программы NTICI, а также детального пересмотра темы и целенаправленного технического обслуживания с учетом роста и упадка инфраструктуры.

2. Модель NTDB

2.1 Модель данных, основанная на характеристиках

База данных NTDB - это модель данных, основанная на функциях. Следующие определения описывают компоненты этой модели данных, основанной на функциях:

сущность:

Сущность - это явление реального мира, которое не делится на явления одного и того же рода.

ЭКЗЕМПЛЯР ФУНКЦИОНАЛЬНОГО ОБЪЕКТА:

Экземпляр пространственного объекта - это абстракция объекта, представленная в цифровой форме. Описание экземпляра пространственного объекта охватывает только выбранные свойства этого объекта. Экземпляры пространственных объектов также могут называться объектами.

ПОДТИП ОБЪЕКТА:

Специфическое свойство экземпляра пространственного объекта в пределах типа пространственного объекта и связанного с ним класса пространственных объектов, требующее выделения.

ТИП ОБЪЕКТА:

Подмножество закодированных экземпляров пространственных объектов в классе пространственных объектов, которые идентифицируют тип представляемого топографического объекта, имеют общую геометрию и специфические аналогичные характеристики.

КЛАСС ПРОСТРАНСТВЕННЫХ ОБЪЕКТОВ:

Набор типов пространственных объектов с уникальными свойствами и поведением, имеющих один и тот же тип геометрии, то есть точку, линию или многоугольник.

НАБОР ДАННЫХ ОБЪЕКТОВ:

Коллекция классов пространственных объектов, которые имеют общие топологические связи.

атрибут:

Атрибут - это конкретное свойство объекта или его части. Атрибуты могут быть пространственными (или привязанными к местоположению) и внепространственными (или нелокализованными).

ЗНАЧЕНИЕ АТРИБУТА:

Значение атрибута - это значение, присвоенное атрибуту либо для экземпляра объекта, либо для его атрибутов.

КЛАСС СУЩНОСТЕЙ:

Группа объектов одного типа, соответствующих членам класса пространственных объектов.

Структуру экземпляра объекта в модели данных, основанной на элементах, можно кратко представить следующим образом:
экземпляр функционального объекта = [ пространственный объект + атрибутивный объект ]

Гдепространственный объектиатрибутивный объектопределяются как:

ПРОСТРАНСТВЕННЫЙ ОБЪЕКТ:Добавление всех атрибутов местоположения объекта в виде геометрических объектов, таких как точки, линии или многоугольники. Пространственные объекты содержат пространственный адрес, который состоит из одной или более двоек (x, y) или троек (x, y и z) координат. В модели данных, основанной на пространственных объектах, топологические связи будут отображаться как часть пространственного объекта всякий раз, когда форматы передачи поддерживают их. Объекты реального мира моделируются в базе данных NTDB с использованием точек, линий и полигонов. Многополигоны также могут существовать, но не отображаться в базе данных NTDB. Эти типы пространственных объектов описаны ниже:

Таблица пространственных объектов
Точка
Геометрическое представление, определяемое одной парой координат "x, y" или тройкой координат "x, y, z". В модели данных используются три специальные точки.
Точка объекта- используется для определения местоположения точечных объектов или площадных объектов, представленных точкой.
Узел- Точка, представляющая собой пересечение двух или более цепочек или конечную точку цепочки.
Вершина- Точка, представляющая собой изменение направления по всей длине цепочки.
Линия
Последовательность непересекающихся отрезков прямой, ограниченных узлами (не обязательно отдельными) на каждом конце. Цепочки будут ссылаться на свои начальный и конечный узлы. Координаты вдоль цепочки в данной спецификации называются вершинами.
Полигон
Определенная непрерывная область, состоящая из внутренней области и нуля или более вложенных друг в друга определенных отверстий (пустот). В данной спецификации, в зависимости от масштаба, внутренние и внешние границы могут также определяться наборами цепочек. Внутри класса пространственных объектов полигоны являются взаимоисключающими. Многополигоны - это два или более полигона, не примыкающих друг к другу, которые рассматриваются как единый объект. В базе данных NTDB не должно быть многополигональных объектов.

АТРИБУТИВНЫЙ ОБЪЕКТ:Информация об экземпляре объекта, не связанная с местоположением. Эти данные идентифицируют тип объекта, а также пространственные атрибуты конкретного экземпляра этого типа объекта. Объект атрибута состоит из одного или нескольких атрибутов.

Таблица атрибутивных объектов : Пример 1
Пространственный объект	Атрибутивный объект
Цепь (x1,y1 .....xn,yn)	Атрибут	Значение атрибута
	Тип объекта:	Дорога
	Имя:	ПИОНЕРСКОЕ ШОССЕ
	Классификация:	Главная дорога
	Образование:	в разработке
	Номер национального маршрута:	А42
	Государственный номер маршрута:	37
	Надежность функции:	16/10/2002
	Источник функции:	НАУКА О ЗЕМЛЕ, АВСТРАЛИЯ
	Надежность атрибута:	22/08/2002
	Источник атрибута:	НАУКА О ЗЕМЛЕ, АВСТРАЛИЯ
	Точность измерения контура:	100
	Исправленный:	22/04/2003
	Текстовое примечание:	приблизительное положение
	Символ250K:	252

Таблица атрибутивных объектов : Пример 2
Пространственный объект	Атрибутивный объект
Полигон	Атрибут	Значение атрибута
	Тип объекта:	Морское болото
	Тип	2
	Имя:
	Надежность функции:	14/10/2002
	Источник функции:	НАУКА О ЗЕМЛЕ, АВСТРАЛИЯ
	Надежность атрибута:	14/10/2002
	Источник атрибута:	НАУКА О ЗЕМЛЕ, АВСТРАЛИЯ
	Точность измерения контура:	9999
	Исправленный:	22/05/2002
	Текстовое примечание:
	Символ100K:	908

[вернуться к началу]

2.2 Агрегирование данных

Пространственный объект и атрибутивный объект, как указано выше, являются примитивными компонентами данных. Эти объекты данных сгруппированы в иерархическую структуру, которая используется для сбора, обработки и передачи данных.

2.2.1 Наборы данных объектов

Цифровые пространственные данные, содержащиеся в базе данных NTDB, в основном получены из комбинации существующих картографических материалов, базовых цифровых данных, изображений и разрешенных справочных и вспомогательных материалов. Эти данные могут быть разделены на темы, каждая из которых содержит логически связанную географическую информацию. При внесении в базу данных NTDB объекты группируются в наборы данных объектов, которые объединяют объекты, имеющие тесную топологическую взаимосвязь и общую "тематику", т.е. объекты в широком смысле классифицируются в соответствии с их физическим или культурным сходством.

В базе данных NTDB используются двадцать три различных набора пространственных объектов. Наборы пространственных объектов представляют собой:

Администрация Авиация Батиметрия Картография Культура Дренаж Ошибки Рамки	ФреймворкМИЛ Жилье Промышленность Морской Индекс метаданных Физиография Производство Железнодорожный транспорт	Облегчение Автомобильный транспорт Пространственный индекс Геодезические знаки Польза Растительность Водоемы

2.2.2 Классы пространственных объектов

Все векторные данные базы данных NTDB топологически структурированы, и это отражается в том, как данные публикуются. Классы пространственных объектов состоят из различных пространственных объектов и передают топологические взаимосвязи данных. В базе данных NTDB насчитывается двести тридцать классов пространственных объектов. Каждый класс пространственных объектов содержит множество полей пространственных атрибутов, которые могут потребоваться пользователям для заполнения.

База данных NTDB может содержать четыре типа классов пространственных объектов:

• Аннотация
• Линейный
• Полигон
• Точка

Классы объектов-аннотацийсодержат большие двоичные объекты, представляющие текстовую информацию, необходимую для создания лицевой стороны карты.

Классы линейных объектовсодержат элементы цепочки, представляющие такие объекты, как ветрозащитные полосы или трубопроводы.

Классы полигональных пространственных объектовсодержат области (которые могут быть ограничены линейными классами пространственных объектов), представляющие такие объекты, как озера или населенные пункты.

Классы точечных объектовсодержат точечные объекты, представляющие такие объекты, как здания или маяки.

2.2.3 Пространственные таблицы и классы связей

База данных NTDB содержит тринадцать дополнительных таблиц, не относящихся к классам пространственных объектов. При необходимости к этим таблицам можно получить доступ независимо от классов пространственных объектов, однако некоторые из них были разработаны для внесения изменений в соответствии с определенными классами пространственных объектов в модели данных. Эти таблицы предоставляют возможность хранить множество записей о непространственной (или аспирационной) информации, относящейся к одному пространственному объекту.

Дополнительные сведения о структуре пространственных таблиц и связанных с ними классах отношений см. в разделеРаздел 3 4.4 Пространственные таблицы и классы связей.

[вернуться к началу]

3. Точность, целостность и объем собранных данных

Векторные данные базы данных NTDB топологически структурированы с полностью поддерживаемыми сложными взаимосвязями. Дополнительные метаданные о отображении объектов в базе данных NTDB передаются с помощью атрибутов, хранящихся на уровне объектов, а также в двух индексах метаданных и связанных с ними таблицах.

Во время процессов захвата/сопровождения топологическая структура пересматривается с сохранением выборочных взаимосвязей, когда оба объекта, образующие взаимосвязь, захватываются/поддерживаются одновременно. Дополнительная информация об объектах хранится в любом из:

• два индекса метаданных и связанные с ними таблицы, или
• на уровне объекта, в зависимости от типа объекта, который фиксируется/пересматривается, и/или требований заинтересованных сторон Geoscience Australia, заинтересованных в захвате.

Затем анализируются взаимосвязи с объектами, не участвующими в процессе сбора/сопровождения, а также требования к передаче метаданных, которые рассматриваются Geoscience Australia до завершения разработки.

3.1 Исходные данные, проекция и координаты

Исходными данными, используемыми в базе данных NTDB, являются GDA94, а система координат - географическая, т.е. широты и долготы.

Несмотря на то, что пространственная область больше, обозначенная протяженность базы данных NTDB составляет от 0 до -48 градусов широты и от 96 до 168 градусов долготы. Протяженность включает острова Лорд-Хау, Норфолк, остров Рождества и Кокосовые острова. Приемлемыми будут только функции, не выходящие за эти рамки.

Пространственные индексы для каждого класса пространственных объектов были настроены для обеспечения максимальной эффективности ведения базы данных NTDB в национальном масштабе. Единственным исключением являются классы объектов-аннотаций, которые имеют единый пространственный индекс, равный 1000.

Набор функциональных данных	Название класса объектов	Геометрический тип	Сетка 1	Сетка 2
Администрация	Административные области	Полигон	1.5
Администрация	Международные границы	Ломаная линия	5
Авиация	Области применения воздушных судов	Полигон	0.1
Авиация	Технические характеристики самолетов	Ломаная линия	0.1
Авиация	Технические характеристики самолета	Точка	5
Авиация	Районы аэропорта	Полигон	0.1
Авиация	Навигационные средства	Точка	0.5
Авиация	Навигационные огни	Точка	0.5
Батиметрия	Батиметрическая площадь - 10 мил	Полигон	5
Батиметрия	Батиметрическая площадь 2_5 миль	Полигон	5
Батиметрия	Батиметрическая область WAC	Полигон	5
Батиметрия	Изобаты10мил	Ломаная линия	5
Батиметрия	Изобаты2_5 мил	Ломаная линия	5
Батиметрия	Изобатсвак	Ломаная линия	5
Картография	Картографические линии	Ломаная линия	5
Картография	Картографические точки	Точка	0.25
Картография	Решетки 100k	Ломаная линия	5
Картография	Решетки10мил	Ломаная линия	5
Картография	Решетки 2_5 миллионов	Ломаная линия	5
Картография	Решетки250 тыс.	Ломаная линия	5
Картография	Решетки5мил	Ломаная линия	5
Картография	Решетчатый фильтр	Ломаная линия	5
Картография	Решетки 100k	Ломаная линия	5
Картография	Решетки 250k	Ломаная линия	5
Культура	Воздушные канатные дороги	Ломаная линия	0.1
Культура	Кладбищенские участки	Полигон	0.1
Культура	Точки на кладбищах	Точка	1.5
Культура	Дамбовые стены	Ломаная линия	0.1
Культура	Точки экстренной помощи	Точка	0.5
Культура	Заборы	Ломаная линия	0.25	1
Культура	Области-ориентиры	Полигон	0.5
Культура	Ориентиры	Точка	0.5
Культура	Зоны отдыха	Полигон	0.1
Культура	Туристические точки	Точка	0.5
Культура	Вертикальные сооружения	Точка	0.5
Культура	Области управления отходами	Полигон	0.5
Культура	Точки управления отходами	Точка	0.5
Культура	Ветряные насосы	Точка	0.5
Культура	Ярды	Точка	0.5
Дренаж	Канальные линии	Ломаная линия	0.25
Дренаж	Замки	Точка	0.5
Дренаж	Пороговые линии	Ломаная линия	0.1
Дренаж	Водосбросы	Ломаная линия	0.1
Дренаж	Линии водотоков	Ломаная линия	0.1	0.5
Дренаж	Точки падения воды	Точка	0.5
Ошибки	Ошибки	Точка	0.5
Рамки	Рамочные рамки	Ломаная линия	5
Рамки	Острова	Полигон	1
Рамки	Большие возможности	Полигон	5
Рамки	Места	Точка	0.25
Рамки	Материковые земли	Полигон	5
Рамки	Моря	Полигон	5
ФреймворкМИЛ	Границы каркаса составляют 10 мил	Ломаная линия	5
ФреймворкМИЛ	Рамочные ограничения2_5mil	Ломаная линия	5
ФреймворкМИЛ	Рамочные ограничения5мил	Ломаная линия	5
ФреймворкМИЛ	Фреймворковые рамки WAC	Ломаная линия	5
ФреймворкМИЛ	Островы10 миллионов	Полигон	1.5
ФреймворкМИЛ	Островы2_5 миллионов	Полигон	1
ФреймворкМИЛ	Островы5 миллионов	Полигон	1
ФреймворкМИЛ	Острова Вак	Полигон	1.5
ФреймворкМИЛ	Материк10 миль	Полигон	5
ФреймворкМИЛ	Материк2_5 миль	Полигон	5
ФреймворкМИЛ	Материкы5мИЛЬ	Полигон	5
ФреймворкМИЛ	Материковый океан	Полигон	5
ФреймворкМИЛ	Приправа10 млн.	Полигон	3
ФреймворкМИЛ	Сезон2_5 миллионов	Полигон	3
ФреймворкМИЛ	Сезон5мил	Полигон	3
ФреймворкМИЛ	Морской коктейль	Полигон	3
Жилье	Строительные площадки	Полигон	0.1
Жилье	Точки сборки	Точка	0.1
Жилье	Встроенные области	Полигон	0.5
Жилье	Населенные пункты	Точка	1.5
Промышленность	Конвейеры	Ломаная линия	0.5
Промышленность	Минные поля	Полигон	0.1
Промышленность	Минные точки	Точка	0.5
Промышленность	Нефтяные скважины	Точка	1
Промышленность	Резервуары для хранения	Точка	3
Морской	Береговые полосы	Полигон	0.25
Морской	Зоны морской опасности	Полигон	0.25
Морской	Точки морской опасности	Точка	1
Морской	Морские инфраструктурные линии	Ломаная линия	0.1
Морской	Точки морской инфраструктуры	Точка	3
Морской	Рифовые линии	Ломаная линия	0.5
Индекс метаданных	Fieldinspectionиндекс	Полигон	5
Индекс метаданных	Индекс рабочего пакета	Полигон	5
Физиография	Пещеры	Точка	1.5
Физиография	Кратеры	Полигон	0.1
Физиография	Области деформации	Полигон	0.5
Физиография	Разрывы	Ломаная линия	0.1
Физиография	Вершины	Точка	3
Физиография	Песчаные мосты	Ломаная линия	0.1	0.5
Физиография	Пески	Полигон	0.25
Производство	Производственные индексы	Полигон	3
Производство	Производственные точки	Точка	3
Железнодорожный транспорт	Железнодорожные переезды	Ломаная линия	0.1
Железнодорожный транспорт	Точки пересечения железных дорог	Точка	1.5
Железнодорожный транспорт	Железные дороги	Ломаная линия	3
Железнодорожный транспорт	Остановки на железных дорогах	Точка	1
Облегчение	Контуры 100k	Ломаная линия	0.5	3
Облегчение	Контуры 10 мил	Ломаная линия	1	5
Облегчение	Контуры 2_5 мил	Ломаная линия	5
Облегчение	Контуры250k	Ломаная линия	1	5
Облегчение	Контуры 5 мил	Ломаная линия	5
Облегчение	Контуры	Ломаная линия	1	5
Облегчение	Гипсометрическая площадь - 10 миллионов	Полигон	1.5
Облегчение	Гипсометрическая площадь 2_5 миль	Полигон	5
Облегчение	Гипсометрические площади 250к	Полигон	1.5	5
Облегчение	Гипсометрическая площадь - 5 миллионов	Полигон	5
Облегчение	Гипсометрическая область WAC	Полигон	1.5
Облегчение	Точечные перепады высот	Точка	0.25
Автомобильный транспорт	Паромные переправы	Ломаная линия	5
Автомобильный транспорт	Пешеходные мостики	Ломаная линия	0.5
Автомобильный транспорт	Пешеходные дорожки	Ломаная линия	0.5
Автомобильный транспорт	Линии пересечения дорог	Ломаная линия	0.1
Автомобильный транспорт	Точки пересечения дорог	Точка	1
Автомобильный транспорт	Дороги	Ломаная линия	0.25	1.5
Автомобильный транспорт	Устройства контроля дорожного движения	Точка	3
Пространственный индекс	Индексы геоданных 250k	Полигон	3
Пространственный индекс	Картографические индексы 100k	Полигон	3
Пространственный индекс	Картографические индексы2_5mil	Полигон	3
Пространственный индекс	Картографические индексы250k	Полигон	3
Пространственный индекс	Картографический индекс WAC	Полигон	3
Пространственный индекс	Границы плотности поселения	Ломаная линия	5
Пространственный индекс	Индекс плотности поселения	Полигон	5
Геодезические знаки	Контрольные показатели	Точка	0.5
Геодезические знаки	Горизонтальные контрольные точки	Точка	0.5
Польза	Пункты хранения жидкого топлива	Точка	1
Польза	Точки разрежения жидкого топлива	Точка	1
Польза	Конечные точки заправки жидким топливом	Точка	1
Польза	Пункты заправки нефтепродуктами	Точка	1
Польза	Трубопроводы	Ломаная линия	5
Польза	Сеть распределения электроэнергии по линиям электропередачи	Ломаная линия	0.25	1
Польза	Сеть передачи данных PowerlineTransmissionNetwork	Ломаная линия	0.25	1
Польза	Силовые станции	Точка	5
Польза	Установки для очистки сточных вод	Точка	5
Польза	Подстанции	Точка	1
Польза	Телефонные разговоры	Точка	1
Растительность	Четкие линии	Ломаная линия	0.5
Растительность	Возделываемые площади	Полигон	0.25
Растительность	Районы с естественной растительностью	Полигон	0.25	3
Растительность	Морская трава	Полигон	3
Растительность	Ветрозащитные полосы	Ломаная линия	0.1
Водоемы	Скучает	Точка	0.5
Водоемы	Области каналов	Полигон	0.1
Водоемы	Квартиры	Полигон	0.25	3
Водоемы	Озера	Полигон	0.1	1
Водоемы	Прудовые угодья	Полигон	0.1
Водоемы	Быстрые области	Полигон	0.1
Водоемы	Резервуары	Полигон	0.25	1
Водоемы	Пружины	Точка	1.5
Водоемы	Водные пространства	Полигон	0.5
Водоемы	Колодцы с водой	Точка	0.5
Водоемы	Точки соприкосновения с водой	Точка	0.5
Водоемы	Точки хранения воды	Точка	0.25

3.2 Отображение и редактирование данных

Важно отметить, что в большинстве случаев (например, при корректировке пространственных данных) при редактировании географических данных GDA94 необходимо будет "на лету" преобразовать их в координаты GDA94 UTM (MGA), чтобы определить правильную линейную длину и площадь полигона и соответствовать их требованиям из спецификации. Очень важно, чтобы при таком проектировании и редактировании это выполнялось, например, в отношении правильной зоны UTM. если линейный объект требует пространственного редактирования и этот линейный объект находится в двух зонах UTM, например в зонах 52 и 53, важно, чтобы при проектировании учитывалось, где объект пересекает границу зоны, в противном случае может возникнуть пространственное искажение.

3.3 Точность, разрешающая способность и допуски

Конференция NTDB будет проходить в высоком (двойном) Точность. Это означает, что каждая целочисленная координата хранится с использованием 53 бит, а не 31 бита, как в базах данных с низкой (единичной) точностью.

Разрешение по оси XY определяется как количество знаков после запятой или значащих цифр, используемых для хранения координат объекта (как в направлении x, так и в направлении y). NTDB будет иметь определенное разрешение по оси XY, равное 0,0000005 градусов, что соответствует приблизительно 0,05 метра на поверхности земли.

Допуск по оси XY - это минимальное расстояние между двумя наборами координат, при котором они считаются равными. База данных NTDB будет иметь определенный допуск по оси XY, равный "0,000001" градуса, что соответствует приблизительно 0,1 метра на земле.

Пространственная область определяется сочетанием разрешения XY и системы координат XY. Пространственная область определяет объем данных и описывается в единицах системы координат.

В базе данных NTDB пространственный домен задан следующим образом:

Минимальное значение X: -400
Минимальный Y: -400
Максимальный X: 4503599227,37049
Максимальный Y: 4503599227,37049

Разрешение координат всех объектов в исходной базе геоданных, предоставленной для производственных целей, должно быть сохранено, т.е. координаты не будут округлены в предоставленной базе геоданных или после последующего редактирования объектов. (Примечание:Предыдущее требование к ГЕОДАННЫМ округлять координаты не применяется к модели базы геоданных NTDB.)

3.4 Уменьшение плотности точек

Плотность точек регулируется таким образом, чтобы информация о местоположении передавалась минимальным количеством точек, сохраняя при этом плавную форму исходной информации. Увеличение числа точек, очерчивающих фигуру, без существенного улучшения точности ее позиционирования или определения формы увеличивает требования к хранилищу данных и серьезно снижает скорость обработки данных. В определенных случаях, например, при ограничении количества объектов данных, требуется минимальная плотность для обеспечения точности определения местоположения в географическом представлении объекта, полученного в проектируемой среде MGA UTM.

Для этого применяются следующие технические требованияуменьшение количества точек данныхдля функций, захваченных/исправленных во времяОбслуживание базы данных NTDB(включая рабочие пакеты NTICI):

1. В тех случаях, когда Geoscience Australia предоставила базовые материалы/цифровые данные, полученные от заинтересованной стороны Geoscience Australia (например, государственного, федерального или местного правительственного учреждения), плотность точек существующих объектов не должна изменяться, если только объект не подвергается пространственной корректировке в соответствии с изображениями/аэрофотосъемкой или если об этом не попросит Geoscience Australia. Если объект изменяется, он должен соответствовать требованиям Geoscience Australia по уменьшению количества точек данных (см. подробности, изложенные в пункте 4), за исключением случаев, когда он должен соответствовать уникальной инструкции, содержащейся в проектных инструкциях к рабочему пакету.
2. В тех случаях, когда компания Geoscience Australia предоставила неструктурированные базовые материалы/цифровые данные (например, контуры, которые были преобразованы только из растра в вектор без топологической структуры и/или указания авторства), они должны соответствовать требованиям сокращения точек, изложенным в пункте 4.
3. В тех случаях, когда компания Geoscience Australia предоставила базовый материал/цифровые данные, в которых указано, что объекты не должны изменяться в пространстве, за исключением случаев, когда они подвергаются пересмотру (по сравнению со снимками/аэрофотосъемкой или другим справочным источником для соответствия требованиям к точности контуров), плотность точек существующих неизученных объектов не должна изменяться. Существующие объекты, хранящиеся в базе данных NTDB, подпадают под эту категорию, поскольку они уже были протестированы и соответствуют приемлемым уровням. Объекты, подвергающиеся пространственной корректировке в целях пересмотра, должны соответствовать требованиям Geoscience Australia по сокращению точек данных, как подробно описано в пункте 4.
4. Для объектов, недавно захваченных или впоследствии измененных в ходе ведения базы данных NTDB, допустимая минимальная длина для всех линейных сегментов будет равна или превышать 0,000 на 10 градусов (приблизительно 10 м). Это правило минимальной длины сегмента также применяется к краям полигона.
   Однако будут применяться три исключения, и в каждом случае допустимо только минимальное количество дополнительных сегментов, необходимое для соблюдения требований к точности контуров (т.е. практика "потоковой передачи" вершин, при которой вершины добавляются через равные промежутки времени вдоль оцифрованной линии, неприемлема). Эти исключения включают:
   • выделите экземпляры с числом точек (вершин) менее 20, поскольку они, как правило, представляют собой небольшие сложные фигуры
   • показаны экземпляры, для которых требуется несколько более коротких сегментов, чтобы соответствовать требованиям к точности контура.
   • Участки цепочки, которые должны совпадать с двумя экземплярами объектов, описанными выше

Кроме того, дляплотность точек данныхнезависимо от ранее существовавших данных NTDB или соглашений с заинтересованными сторонами Geoscience Australia:

• Для ограничения количества объектов данных во всех применимых слоях расстояние между вершинами не должно превышать 0,002 градуса (приблизительно. 200 м).
• Длина линейного сегмента не должна превышать 0,147 градуса (приблизительно 8000 м) для базы данных NTDB. Это правило максимальной длины сегмента также применяется к краям полигона.

[вернуться к началу]

3.5 Атрибут глобального идентификатора и идентификация изменений

База данных NTDB будет использовать атрибут глобального идентификатора (globalId) для идентификации отдельных объектов внутри базы данных. Этот глобальный идентификатор будет уникальным для каждой страны и, как ожидается, в сочетании с полем с именем Revised будет поддерживать статус изменений в базе данных во время ее формирования и обслуживания.

Глобальный идентификатор будет присваиваться каждому объекту по мере заполнения базы данных. Глобальный идентификатор будет поддерживаться функциональностью базы данных и будет оставаться стабильным во время большинства изменений атрибутов и пространственного расположения объекта. Глобальный идентификатор будет состоять из 36 символов, заключенных в фигурные скобки (например, '{EB07A3A0-A7C3-4A84-AA29-BCE26FDA6838}'). Пользователи базы данных не должны пытаться изменять записи в этом поле.

База данных NTDB не будет подвергаться "постепенному обновлению" в ближайшее время. Однако в ней будет использоваться поле с именем "Пересмотрено" для предоставления информации о дате загрузки функции в базу данных. Если функция каким-либо образом изменяется, это поле "Исправлено" автоматически обновляется до даты, когда произошло это изменение. Дата "Исправлено" не будет иметь никакого отношения к дате, когда функция физически появилась на свет или была физически изменена.

Комбинация полей globalId и Revised будет уникальной в базе данных NTDB и будет сгенерирована системой. Поэтому на данном этапе производителям не требуется заполнять эти элементы. Кроме того, производителям не следует активно изменять эти поля, поскольку это может вызвать трудности с автоматизированными процессами.

[вернуться к началу]

3.6 Метаданные объектов

Информацию об определении и использовании полей, детализирующих метаданные объектов, можно получить вРаздел 1, глава 3.6.1 "Поля метаданных объектов".

ТоБаза данных NTDBзахватывает/сохраняет метаданные двумя способами:

• На функциональном уровне; а также
• С помощью класса пространственных объектов индекса метаданных и связанной с ним таблицы с именем "FeatureClassesRevised".

Топервичный методхранит метаданные на уровне объектов. Это означает, что метаданные о пространственной точности объекта, а также о его надежности и источнике хранятся в соответствующей строке таблицы атрибутов класса пространственных объектов. Помимо стандартных системных полей атрибутов, для каждого объекта на уровне объекта всегда будут применяться следующие поля:

• Надежность функции
• Источник функции
• Надежность атрибута
• Источник атрибута
• Точность измерения контура
• Точность высот (если объект связан с высотой)

Исключением будут объекты, относящиеся к административному управлению (ограниченные классы объектов), картографии, ошибкам, производственным наборам объектов и наборам пространственных индексов.

ТоВторичный методдля процессов массового сбора/пересмотра используется хранение метаданных объектов с помощью класса объектов индекса метаданных с именем "WorkPackageIndex" и связанной с ним таблицы с именем "FeatureClassesRevised". Этот метод определяет полигон в классе объектов индекса метаданных, который представляет область, в которой данные были собраны или пересмотрены с использованием согласованного процесса. Информация о процессах и источниках, используемых для пересмотра данных в пределах области, хранится в классе объектов индекса метаданных. Определенному полигону присваивается уникальный код, который соотносится с записями строк в соответствующей таблице. Для каждого класса пространственных объектов в соответствующей таблице существует запись строки, которая была пересмотрена и определяет метаданные о процессах, приводящих к пространственной точности, а также надежности для этого класса пространственных объектов. В соответствующей таблице используются следующие поля метаданных:

• Надежность функции
• Надежность атрибута
• Точность измерения контура
• Точность высот (которая заполняется только в том случае, если объект имеет привязку к высоте)

Как только завершатся процессы массового сбора и сопровождения, класс объектов индекса метаданных и связанная с ним таблица будут использованы для заполнения метаданных уровня объектов по мере интеграции данных в базу данных NTDB. Индекс метаданных будет сохранен в Geoscience Australia для дальнейшего использования.

записка:Компания Geoscience Australia в рамках проектных инструкций для разработчиков предоставит указания о том, какие из вышеперечисленных методов следует использовать для конкретного пакета работ. Там, где не указано никаких указаний, следует применять метаданные на уровне объектов.

3.6.1 Поля метаданных объектов

Существует стандартный набор полей, которые определяют метаданные объекта, и их использование должно соответствовать определению и требуемому содержанию, как указано ниже.

поле	ОПРЕДЕЛЕНИЕ ПОЛЯ И ТРЕБУЕМОЕ СОДЕРЖИМОЕ
Надежность функции	Это дата последнего первичного исходного материала, в котором положение определенного элемента было добавлено, проверено или впоследствии изменено. При проверке существующего объекта новая дата будет применена после подтверждения его местоположения и/или существования, независимо от того, требовалось ли редактирование объекта при проверке для соответствия требованиям точности определения местоположения. Если последний первичный исходный материал для определения местоположения объекта (например, снимки/аэрофотосъемка) имеет более раннюю дату достоверности, чем та, которая в настоящее время указана в соответствующем поле достоверности в существующих базовых цифровых данных, в компанию Geoscience Australia следует направить запрос о действиях с просьбой указать, как действовать, если соответствующая информация не была предоставлена в инструкциях по проекту. (например, при пересмотре базы данных NTDB для объекта, содержащегося в базе данных, установлена дата достоверности 2005 года, но для изображений, предоставленных для пересмотра этих данных, установлена дата достоверности 2003 года. В этом случае в Geoscience Australia следует направить запрос на принятие мер.) Компания Geoscience Australia предоставит информацию, связанную с датами достоверности исходных материалов, в качестве части "Приложения 1: Таблица поиска источников" к инструкциям по проекту, за исключением случаев, когда информация легко доступна в метаданных этого материала. Поле надежности функции - это поле даты, которое должно храниться в стандартном австралийском формате ДД/ММ/ГГГГ (например, 24.10.1999).
Источник функции	Это название последнего первичного источника, используемого для добавления, обновления или проверки существования или местоположения объекта. Источник объекта и надежность объекта взаимосвязаны. Дата последнего первичного источника, используемого для добавления, обновления или проверки существования или местоположения объекта, также будет датой, используемой для заполнения поля надежности объекта для этого объекта. Поле Источника объекта является текстовым полем. Тоатрибутычто касается источников объектов, то элементы, которые будут назначены для каждого типа объектов, будут определены Geoscience Australia для каждого проекта и предоставлены производителям в виде: Часть "Приложения 1: Таблица поиска источников" к инструкциям по проекту; или Как заполненный индекс метаданных, охватывающий рабочий пакет.
Надежность атрибута	Это дата последнего первичного исходного материала, использованного для первоначального присвоения или последующего изменения или подтверждения значения одного из атрибутов объекта. Если последний первичный исходный материал для атрибуции (например, приложение к маршруту следования) имеет более раннюю дату достоверности, чем та, которая в настоящее время указана в соответствующем поле достоверности в существующих базовых цифровых данных, в компанию Geoscience Australia следует направить запрос о действиях с просьбой указать, как действовать, если в поле достоверности не было предоставлено соответствующей информации. инструкции по проекту. (например, при пересмотре базы данных NTDB характеристика взлетно-посадочной полосы, содержащаяся в базе данных, имеет атрибут надежности 2007 года, но в приложении к маршруту, предоставленном для пересмотра этих данных, указана дата надежности (выпуска) 2006 года. В этом случае в компанию Geoscience Australia следует направить запрос на принятие мер.) Компания Geoscience Australia предоставит информацию, связанную с датами достоверности исходных материалов, в качестве части "Приложения 1: Таблица поиска источников" к инструкциям по проекту, за исключением случаев, когда информация легко доступна в метаданных этого материала. Поле надежности функции - это поле даты, которое должно храниться в стандартном австралийском формате ДД/ММ/ГГГГ (например, 24.10.1999). Дополнительная информация о заполнении поля надежности атрибута содержится вРаздел 1, глава 3.6.2 "Надежность атрибутов и источник атрибутов")
Источник атрибута	Это название последнего первичного исходного материала, используемого для заполнения полей атрибутов объекта. Поле Источника атрибута является текстовым полем. Тоатрибутычто касается АТРИБУТИВНЫХ источников, то элементы, которые будут назначены для каждого типа объектов, будут определены Geoscience Australia для каждого проекта и предоставлены производителям в виде: Часть "Приложения 1: Таблица поиска источников" к инструкциям по проекту, или Как заполненный индекс метаданных, охватывающий рабочий пакет Дополнительная информация о заполнении поля Источника атрибута содержится вРаздел 1, глава 3.6.2 "Надежность атрибутов и источник атрибутов")
Точность определения высоты	Это стандартное отклонение в метрах от значения атрибута высоты объекта. Значения, которые должны быть присвоены параметру точности высот, предпочтительно присваивать с постоянными метровыми интервалами (например, 5, 10, 15), где это возможно, с учетом меньших интервалов при более высоких значениях точности (например, 1,2,5) и т.д. Объект должен быть зафиксирован с минимальной точностью, приемлемой для качества данных конкретного процесса пересмотра модели/масштаба съемки. Объект может быть зафиксирован с более высокой точностью, чем указанная минимальная точность измерения высоты. Недопустимо фиксировать объект с точностью, меньшей, чем указанная минимальная точность определения высоты, и это будет проверяться в рамках процессов валидации и тестирования. Список минимально допустимых значений точности смотрите в разделеРаздел 1, глава 3.7 "Точность определения местоположения"). Тоценностидля элементов ПОВЫШЕНИЯ точностимочьбудет определяться для каждого проекта компанией Geoscience Australia (посредством математического расчета с использованием переменных, связанных с ошибками в информации о местоположении источника, ошибками, связанными с захватом, и требуемыми уровнями точности, предоставляемыми производителям). Если это произойдет, данные будут предоставлены производителям в виде: Часть "Приложения 1: Таблица поиска источников" к инструкциям по проекту, или Как заполненный индекс метаданных, охватывающий рабочий пакет Если компания Geoscience Australia специально не предоставляет значения для элемента Точность высот, значение: будет либо задокументировано в предоставленном исходном материале, либо производители должны заполнить это поле значением, полученным на основе информации, предоставленной вРаздел 1, глава 3.7 "Точность определения местоположения"и качество сбора данных об объекте. В этом случае производители должны предоставить документацию о том, какие допущения были сделаны, если таковые имелись, и какие величины использовались при определении значения точности Этот элемент является целочисленным полем и применяется только к тем объектам, у которых есть атрибут высоты. Дополнительная информация о заполнении поля точности высот содержится вРаздел 1, глава 3.7 "Точность определения местоположения")
Точность измерения контура	Это стандартное отклонение в метрах от положения горизонтальных координат объекта. Значения, которые должны быть присвоены параметру контурной точности, предпочтительно присваивать с постоянными метровыми интервалами (например, 5, 10, 15), где это возможно, с учетом меньших интервалов при более высоких значениях точности (например, 1,2,5) и т.д. Объект должен быть зафиксирован с минимальной точностью, приемлемой для качества данных конкретного процесса пересмотра/шкалы учета. Объект может быть зафиксирован с более высокой точностью, чем указанная минимальная точность контура. Недопустимо фиксировать объект с точностью, меньшей, чем указанная минимальная контурная точность, и это будет проверяться в рамках процессов валидации и тестирования. Список минимально допустимых точностей приведен в разделеРаздел 1, глава 3.7 "Точность определения местоположения"). Тоценностидля элементов с точностью до размеровмочьбудет определяться для каждого проекта компанией Geoscience Australia (посредством математического расчета с использованием переменных, связанных с ошибками в информации о местоположении источника, ошибками, связанными с захватом, и требуемыми уровнями точности, предоставляемыми производителям). Если это произойдет, данные будут предоставлены производителям в виде: Часть "Приложения 1: Таблица поиска источников" к инструкциям по проекту, или Как заполненный индекс метаданных, охватывающий рабочий пакет Если компания Geoscience Australia специально не предоставляет значения для элемента "Точность контура", значение: будет либо задокументировано в предоставленном исходном материале, либо производители должны заполнить это поле значением, полученным на основе информации, предоставленной вРаздел 1, глава 3.7 "Точность определения местоположения"и качество сбора данных об объекте. В этом случае производители должны предоставить документацию о том, какие допущения были сделаны, если таковые имелись, и какие величины использовались при определении значения точности Этот элемент представляет собой целочисленное поле. Дополнительная информация о заполнении поля контурной точности содержится вРаздел 1, глава 3.7 "Точность определения местоположения")

[вернуться к началу]

3.6.2 Надежность атрибутов и их источник

Поля дата достоверности атрибута и источник атрибута будут обновлены только в том случае, если будет добавлен, изменен или подтвержден один или несколько атрибутов, перечисленных в таблице ниже. При проверке существующего объекта дата и источник нового атрибута будут применены после подтверждения одного или нескольких его атрибутов из приведенного ниже списка, независимо от того, требовалось ли обновление атрибутов объекта при проверке.

Например:

• Если название объекта добавлено, изменено или подтверждено, то поля источник атрибута и надежность атрибута будут обновлены, поскольку поле название содержится в списке ниже.
• Если для объекта добавлено, изменено или подтверждено только значение symbol250K, то поля источник атрибута и надежность атрибута обновляться не будут, поскольку поле symbol250K отсутствует в приведенном ниже списке.

Дата надежности атрибута и источник атрибута взаимосвязаны. Дата первичного источника, используемая для обновления атрибута/ов из приведенной ниже таблицы, будет являться датой, используемой для заполнения поля надежности атрибута для этого признака.

Если для обновления или подтверждения атрибутов объекта используется более одного источника, то для заполнения полей "Источник атрибута" и "Надежность атрибута" используется самый последний источник. Единственным исключением из этого правила является случай, когда два или более использованных источника имеют даты достоверности в пределах одного года друг от друга. В этом случае источником, используемым для заполнения полей "Источник атрибута" и "Надежность атрибута", будет тот, который использовался для заполнения элемента с наивысшим приоритетом в таблице (1 - самый высокий приоритет, а 101 - самый низкий).

Например:

• Название башен обновляется с использованием туристического информационного буклета с датой достоверности 01/06/2006
• Высота этой же башни была изменена с помощью полевой ревизии, которая была проведена 12/05/2006
• Несмотря на то, что в туристическом информационном буклете указана самая свежая дата, поскольку оба источника относятся друг к другу с разницей в год, а пункт о росте считается более приоритетным или важным, именно изменение поля используется для заполнения полей "Источник атрибута" и "Надежность атрибута".

Если дата достоверности для конкретного источника является неполной (например, содержит месяц и год, но не содержит дня или год, но не содержит дня или месяца), то в нем должна быть указана самая ранняя дата.

Например:

• Если источник указывает свою надежность как "май 2006", то поле "Надежность атрибута" должно быть заполнено значением "01/05/2006"
• Если источник указывает свою надежность как "2006", то поле "Надежность атрибута" должно быть заполнено значением "01/01/2006"

Примечание:Обновление полей "Надежность атрибута" и "Источник атрибута", связанных с изменениями в поле TextNote, будет происходить только в том случае, если измененное содержимое не является общей информацией, полученной из определения featureType или других полей в записи.

Например:

• Добавление текстового примечания "Точка сборки" к "Станции спутникового слежения" потребовало бы обновления полей "Надежность атрибута" и "Источник".
• Где в качестве добавления "Линии канала" в текстовую сноску "Дренаж" не требуется обновление этих полей.

ПРИОРИТЕТ ТОВАРА	пункт	НАЗВАНИЕ ТОВАРА
1	ТИП ФУНКЦИИ	ТИП ОБЪЕКТА
2	тип	НОМЕР ПОДТИПА
2	ТИП_ОПИСАНИЯ	ОПИСАНИЕ ПОДТИПА
3	МСОП	СИСТЕМА КОДИРОВАНИЯ МСОП
4	описание	описание
5	ТИП ТУРИСТА	ТИП ТУРИСТИЧЕСКОЙ ИНФОРМАЦИИ
6	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	СТРОИТЕЛЬНАЯ ФУНКЦИЯ
7	высота	высота
8	СРЕДНЯЯ ВЫСОТА	Средняя высота
9	ГНАФИД	Постоянный идентификатор GNAF
10	имя	имя
11	ИМЯ АДМИНИСТРАТОРА	НАЗВАНИЕ АДМИНИСТРАЦИИ
12	ИМЯ МАРШРУТА	НАЗВАНИЕ МАРШРУТА
13	НАЗВАНИЕ ТРЕКА	НАЗВАНИЕ ТРЕКА
14	НАЗВАНИЕ СТРАНЫ1	НАЗВАНИЕ СТРАНЫ 1
15	НАЗВАНИЕ СТРАНЫ2	НАЗВАНИЕ СТРАНЫ 2
16	значимость	значимость
17	НАЗВАНИЕ РАЗДЕЛА	НАЗВАНИЕ РАЗДЕЛА
18	оборудование	оборудование
19	АЛЬТЕРНАТИВНОЕ ИМЯ	АЛЬТЕРНАТИВНОЕ ИМЯ
20	население	население
21	статус	статус
22	СОСТОЯНИЕ ЖЕЛЕЗНОДОРОЖНОЙ СТАНЦИИ	СТАТУС ЖЕЛЕЗНОДОРОЖНОЙ СТАНЦИИ
23	СОСТОЯНИЕ ЗДАНИЯ	СТАТУС ЗДАНИЯ
24	НАЗВАНИЕ АЭРОПОРТА	НАЗВАНИЕ АЭРОПОРТА
25	поверхность	поверхность
26	ДОСТУП К ПОСАДОЧНОЙ ПЛОЩАДКЕ	ДОСТУП К ПОСАДОЧНОЙ ПЛОЩАДКЕ
27	ОБЫЧАИ	ОБЫЧАИ
28	МОЩНОСТЬ, КВ	МОЩНОСТЬ В КИЛОВОЛЬТАХ
29	функция	ФУНКЦИОНАЛЬНАЯ КЛАССИФИКАЦИЯ ДОРОГ
30	класс	классификация
31	ПАССАЖИРОВМЕСТИМОСТЬ	КОЛИЧЕСТВО ПАССАЖИРОВМЕСТИМЫХ МЕСТ
32	ВМЕСТИМОСТЬ ТРАНСПОРТНОГО СРЕДСТВА	КОЛИЧЕСТВО МЕСТ В ТРАНСПОРТНОМ СРЕДСТВЕ
33	высота	высота
34	ВЫСОТА ПОДЪЕМА	ВЫСОТА В ФУТАХ
35	освещение	освещение
36	мачта	мачта
37	СВЕТОВАЯ ФУНКЦИЯ	ФУНКЦИЯ ОСВЕЩЕНИЯ
38	СВЕТОВОЙ ТИП	ТИП ОСВЕЩЕНИЯ
39	цвет	цвет
40	продолжительность	продолжительность
41	мигает	мигает
42	ОДИНОЧНАЯ ГРУППА	ОДИНОЧНОЕ ИЛИ ГРУППОВОЕ ПРЕПЯТСТВИЕ
43	ТИП СТАНЦИИ	ТИП СТАНЦИИ
44	треков	треков
45	власть	КОНТРОЛИРУЮЩИЙ ОРГАН
46	ИДЕНТИФИКАЦИОННЫЙ КОД	ИДЕНТИФИКАЦИОННЫЙ КОД
47	образование	образование
48	ДОРОЖНЫЙ СТАТУС	ЭКСПЛУАТАЦИОННОЕ СОСТОЯНИЕ ДОРОГИ
49	калибр	калибр
50	ЕКА	КОД РЕГИОНА СЛУЖБЫ ОБМЕНА ВАЛЮТЫ
51	владелец	владелец
52	ПОСТОЯНСТВО	ПОСТОЯНСТВО
53	продукт	КОД ТОВАРА
54	код	код
55	иерархия	иерархия
56	ДРУГОЕ ИМЯ ПОЛЬЗОВАТЕЛЯ	ДРУГОЕ НАЗВАНИЕ ВОДЫ
57	отношения	отношения
58	система	система
59	ТЕКСТОВАЯ ЗАМЕТКА	ТЕКСТОВОЕ ПРИМЕЧАНИЕ
60	НРН	НОМЕР НАЦИОНАЛЬНОГО МАРШРУТА
61	СРН	ГОСУДАРСТВЕННЫЙ НОМЕР МАРШРУТА
62	ТРАНСПОРТНАЯ ДОСТУПНОСТЬ	ОГРАНИЧЕНИЕ ДОСТУПА К ТРАФИКУ
63	ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ УРОВНЯ ЗАТОПЛЕНИЯ	ПРЕДЕЛ ЗАТОПЛЕНИЯ В МЕТРАХ
64	ОГРАНИЧЕНИЯ ПО ВЕСУ	ОГРАНИЧЕНИЕ ПО ВЕСУ В ТОННАХ
65	ПРЕДЕЛЬНЫЕ МЕТРЫ ВЫСОТЫ	ПРЕДЕЛЬНАЯ ВЫСОТА В МЕТРАХ
66	МОРСКОЕ НАЗВАНИЕ	НАЗВАНИЕ МОРЯ
67	НАЗВАНИЕ ОКЕАНА	НАЗВАНИЕ ОКЕАНА
68	маяк	маяк
69	ТОЧНОСТЬ УПОРЯДОЧЕНИЯ	ГОРИЗОНТАЛЬНЫЙ ПОРЯДОК
70	происхождение	происхождение
71	государство	ГОСУДАРСТВО/ТЕРРИТОРИЯ
72	ПЛОТНОСТЬ ПОКРЫТИЯ	ПЛОТНОСТЬ ЛИСТВЕННОГО ПОКРОВА
73	ОБОЗНАЧЕНИЕ ICA	ОБОЗНАЧЕНИЕ ИКАО
74	ТИП ТОПЛИВА	ТИП ТОПЛИВА
75	МОЩНОСТЬ, ВТ	МОЩНОСТЬ В МЕГАВАТТАХ
76	ПОКОЛЕНИЕ МВТ	ВЫРАБОТКА ЭЛЕКТРОЭНЕРГИИ ПЛАСТИНАМИ В МЕГАВАТТАХ
77	НАПРЯЖЕНИЕ, КВ	НАПРЯЖЕНИЕ В КИЛОВОЛЬТАХ
78	ТИП ПОКОЛЕНИЯ	ТИП ВЫРАБОТКИ ЭЛЕКТРОЭНЕРГИИ
79	НОМЕР ГЕНЕРАТОРА	КОЛИЧЕСТВО ГЕНЕРАТОРОВ
80	оператор	оператор
81	ПЕРЕРАБОТКА	СОСТОЯНИЕ СТАНЦИИ ПЕРЕРАБОТКИ
82	свалка	СТАТУС СВАЛКИ
83	ПЕРЕДАЮЩАЯ СТАНЦИЯ	СТАТУС СТАНЦИИ ПЕРЕГРУЗКИ ОТХОДОВ
84	ГОД ВВОДА В ЭКСПЛУАТАЦИЮ	ГОД ВВОДА ОБЪЕКТА В ЭКСПЛУАТАЦИЮ
85	ОПЕРАЦИОННЫЕ БЛОКИ	КОЛИЧЕСТВО ОПЕРАЦИОННЫХ ЕДИНИЦ
86	МАКСИМАЛЬНЫЙ ОБЪЕМ	ОБЪЕМ В МЕГАЛИТРАХ
87	НОМЕР ОХЛАЖДАЮЩЕЙ БАШНИ	КОЛИЧЕСТВО ГРАДИРЕН
88	НОМЕР БАШНИ ЭМИССИОНА	КОЛИЧЕСТВО ЭМИССИОННЫХ ВЫШЕК
89	валюта	ДАТА ОБРАЩЕНИЯ В ВАЛЮТЕ
90	провозглашенный	ОБЪЯВЛЕННАЯ ДАТА
91	ИДЕНТИФИКАТОР RAAFIDENTIFIER	УНИКАЛЬНЫЙ ИДЕНТИФИКАТОР RAAF
92	ОБЛАСТЬ ПРИМЕНЕНИЯ	ФУНКЦИОНАЛЬНАЯ ОБЛАСТЬ
93	ПОСЛЕДНИЙ ГАЗ	ПОСЛЕДНЯЯ ЗАПИСЬ В ГЕОГРАФИЧЕСКОМ СПРАВОЧНИКЕ
94	поставщик	поставщик
95	цель	цель
96	ДОСТУП ПОЛЬЗОВАТЕЛЯ	ДОСТУП УЧАСТНИКОВ ДОРОЖНОГО ДВИЖЕНИЯ
97	НАПРАВЛЕНИЕ ДВИЖЕНИЯ	НАПРАВЛЕНИЕ ДВИЖЕНИЯ
98	КОЛИЧЕСТВО ПЛОСКОСТЕЙ	КОЛИЧЕСТВО ПОЛОС ДВИЖЕНИЯ
99	ПРЕДЕЛ СКОРОСТИ, КМ	ОГРАНИЧЕНИЕ СКОРОСТИ НА ДАННОМ УЧАСТКЕ ДОРОГИ
100	ПОПЕРЕЧНАЯ СТРУКТУРА	ПЕРЕСЕКАЮЩАЯ СТРУКТУРА
101	СОПРОВОЖДАЮЩИЙ	ПОЛНОМОЧИЯ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

[вернуться к началу]

3.7 Точность определения местоположения

Точность определения местоположения пространственных данных - это статистическая оценка степени, в которой контурные координаты и высоты объектов повторяют местоположение явления реального мира, которое они представляют. Точность определения местоположения оценивается путем моделирования распространения ошибок в процессе создания данных или путем прямого сравнения местоположения координат в завершенных данных с источником, имеющим значительно более высокую известную точность. Компания Geoscience Australia моделирует их точность определения местоположения и вертикали на основе гауссова (нормального) распределения и одномерного (линейного) метода.

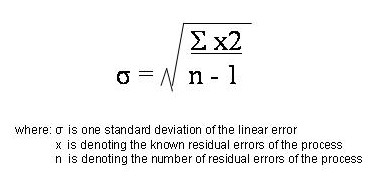

Для линейного распределения стандартное отклонение вычисляется путем возведения в квадрат всех остаточных ошибок, сложения полученных значений в квадрате, деления на количество ошибок (меньше единицы) и извлечения квадратного корня:

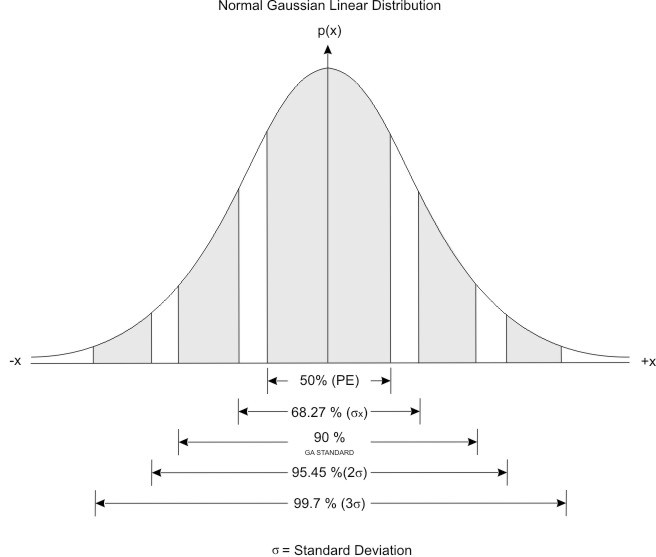

При гауссовом (нормальном) распределении 68,27% объектов будут находиться в пределах 1 стандартного отклонения. Следующие коэффициенты пересчета можно использовать для определения процента объектов, доля которых превышает стандартное отклонение.

От\ До	50%	68.27%	90%	99.73%
50%	1.0	1.4826	2.4387	4.4475
68.27%	0.6745	1.0	1.6449	3.000
90%	0.4101	0.6080	1.0	1.8239
99.73%	0.2248	0.3333	0.5483	1.0

Точность определения местоположения, достижимая в базе данных NTDB, будет складываться из ошибок, возникающих из трех источников:

1. Точность позиционирования базового/эталонного материала
2. Ошибки, связанные с процессами преобразования/захвата
3. Ошибки, связанные с процессами манипулирования.

Не все операции по пересмотру/сбору/преобразованию данных приводят к возникновению ошибок из всех трех источников. В следующей таблице перечислены различные операции и связанные с ними источники ошибок:

Деятельность	Источники ошибок
Получение Векторных Объектов Непосредственно из Растровых Изображений	Точность позиционирования базового/эталонного материала Ошибки, связанные с процессом захвата
Захват Объектов С Помощью Векторного Преобразования Растровых Изображений (например, анализ растительности, векторное преобразование отсканированного репромата)	Точность позиционирования базового/эталонного материала Ошибки, связанные с процессом преобразования Ошибки, вызванные процессом манипулирования (например, сглаживание)
Получение Векторных Объектов Непосредственно Из Цифровых Данных Базового/Эталонного Вектора (Примечание: Это означает, что исходное пространственное представление не претерпевает никаких изменений)	Точность позиционирования базового/эталонного материала

Точность определения местоположения каждого экземпляра объекта (выраженная в метрах) указывается либо на уровне объекта, либо с помощью класса объектов индекса метаданных (см."3.6 Метаданные объектов"для получения более подробной информации). Стандартным значением, присвоенным точности определения местоположения объектов, будет абсолютное стандартное отклонение (или среднеквадратичное значение стандартных отклонений применимых ошибок), если только не известно, что источник объекта имеет другую точность (более высокую или более низкую), и в этом случае принятое значение будет отражать ожидаемое значение. Значения, которые должны быть присвоены этим параметрам точности, предпочтительно указывать с постоянными метровыми интервалами (например, 5, 10, 15), где это возможно, с учетом меньших интервалов при более высоких значениях точности (например, 1,2,5) и т.д.

Точность определения местоположения в базе данных NTDB не ограничивается четко определенными точками, а охватывает все пространственное представление объекта, включая местоположения вдоль линейного объекта или границы полигонального объекта. Это означает, что точечные объекты или местоположения точек вдоль линейных объектов с вероятностью 68,27% соответствуют заявленной точности истинного положения объектов, которые они представляют. Значение 9999 используется, когда точность определения местоположения объекта не поддается определению или неприменима. Например, координаты соединительного элемента не имеют никакого значения с точки зрения точности определения местоположения, и поэтому заданное значение контурной точности равно 9999.

Если объект существует с заданным значением контурной точности и его положение может быть изменено в результате редактирования, соответствующее значение контурной точности будет обновлено соответствующим образом. Ни в коем случае не следует изменять контурную точность объекта на худшую, чем она была назначена ранее. Это значение может быть получено из существующих метаданных базового/справочного материала или в результате прямого захвата или оцифровки, например, из утвержденного справочного материала. дорожный объект с атрибутами "приблизительное местоположение" (контурное значение по умолчанию, равное 9999) в базе данных, которая еще не была обновлена, может после изменения пространственного положения в базе данных NTDB на основе последних изображений или крупномасштабных источников данных обновить свой контурный атрибут до более высокого значения, равного 100.

3.7.1 Точность позиционирования базового/эталонного материала

В данной спецификации не может быть указано значение точности позиционирования базового/справочного материала, предназначенного для получения цифрового представления объектов в базе данных NTDB. Эта информация должна прилагаться к каждому рабочему пакету по доработке по мере необходимости.

Однако ожидается, что базовый/эталонный материал, по крайней мере, соответствует следующим требованиям в отношении шкалы, для которой он используется.

Не более 10% отчетко определенные точкипогрешность измерения исходного материала составит более 0,5 мм.

Четко очерченные точки - это те точки, которые легко распознаются на местности и в данных и которые не были смещены для обозначения окружающих объектов. Обычно они находятся на перекрестках.

Статистически это относится к стандартному отклонению в масштабе (ах) карты_m) 0,31 мм (например, 77,5 м в масштабе 1:250 000, 31 м в масштабе 1:100 000 и 7,75 м в масштабе 1:25 000).

Будут добавлены новые функции, которые, по крайней мере, будут соответствовать этому заявлению. Однако, поскольку все данные из базы данных NTDB, собранные в масштабе 1:250 000 и меньших масштабах (большая площадь), будут использованы для данных и картографических продуктов Geoscience Australia 250K, все данные, собранные в этих масштабах, должны как минимум соответствовать требованиям точности масштаба 1:250 000.

3.7.2 Ошибки, связанные с процессами преобразования/перехвата

Ошибки, возникающие в результате процесса преобразования/сбора данных, зависят от точности различных факторов, зависящих от типа выполняемой деятельности. Некоторые из этих факторов включают требуемую точность оцифровки изображений/аэрофотосъемки, метод преобразования растра в вектор, настройку таблицы оцифровки или разрешение сканера, систематические ошибки в оборудовании, ошибки, связанные с программным обеспечением, и ошибки, характерные для оператора.

Помимо описанных выше ошибок в процессе преобразования, линейные объекты также могут быть подвержены фильтрации в рамках процесса уменьшения плотности точек. Если параметры фильтрации выбраны недостаточно тщательно, результирующий линейный объект может не сохранять достаточного сходства с базовым/эталонным материалом. Для обеспечения линейных характеристик, соответствующих форме и длине основного/эталонного материала, должны соблюдаться следующие требования.

Расстояние между экземпляром объекта в базовом/эталонном материале и его цифровым представлением в базе данных не должно превышать 0,2 мм в масштабе базового/эталонного материала, т.е. 50 м для сбора данных в масштабе 1:250 000 или 20 м для сбора данных в масштабе 1:100 000.

Ниже приведен пример уравнения для определения стандартного отклонения процесса преобразования/захвата:

При оцифровке таблицы принятым стандартом является то, что точность линий должна быть в пределах половины ширины линии. Поскольку большинство обозначенных объектов на топографических картах имеют ширину линии 0,2 мм или более, половина ширины линии принимается равной 0,1 мм, и это интерпретируется как одно стандартное отклонение._данныеза распространение ошибок.

Стандартное отклонение ошибок распределения при настройке таблицы оцифровки определяется как квадратный корень из суммы всех остаточных ошибок в каждом из мест регистрации, возведенных в квадрат по количеству мест регистрации (минус единица). В этом примере результирующее значение стандартного отклонения_тестоценивается также в 0,1 мм (в масштабе карты).

Ошибки процесса оцифровки и системы регистрации объединяются с использованием формулы среднеквадратичной ошибки для получения стандартного отклонения для всего процесса преобразования/записи._предел- что является распространением известных ошибок.

В этом примере стандартное отклонение для всего процесса преобразования/захвата составляет S_предел= 0,14 мм, и, таким образом, два стандартных отклонения, в пределах которых должны находиться 95 % точек, составляют 0,28 мм. Среднее значение погрешностей между данными и контрольными точками должно быть равно нулю, поскольку в ошибках не должно быть смещения, такого как постоянное смещение положения объектов. Выборка четко определенных точек в данных сравнивается с их координатами, полученными из базового/эталонного материала, и тестовая статистика, состоящая из среднего значения плюс двух стандартных отклонений, не должна превышать 0,28 мм.

3.7.3 Ошибки, связанные с процессами манипулирования

Ошибки, возникающие в процессе манипулирования, должны быть сведены к минимуму. Примеры таких ошибок включают разделение векторных контуров, которые слились в процессе преобразования растра в вектор, исправление правил топологической структуры, таких как ошибки зависания и пересечения, и, в крайнем случае, сглаживание границ растительности после преобразования данных растрового анализа растительности.

Как правило, процессы, используемые при обработке данных, не должны приводить к ошибке, превышающей 10% от ошибки захвата вектора (например,_данныев приведенном выше примере).

Стандартное отклонение для ошибки, вызванной процессами манипулирования, называется_{человек}'.

3.7.4 Абсолютная контурная точность

Используется формула для получения общей статистической погрешности из трех источников ошибок (базовый/справочный материал, процесс преобразования/сбора и процесс манипулирования). Ниже приведена формула и пример, где:

• стандартное отклонение погрешности для базового/эталонного материала представлено в виде S_m= 0,31 мм
• стандартное отклонение ошибки для процесса преобразования/захвата составляет S_предел= 0,14 мм, и
• стандартное отклонение ошибки для процесса манипулирования равно S_{человек}= 0,05 мм.

В этом примере стандартное отклонение составляет 0,34 мм, что приблизительно соответствует тому, что использовалось для первоначального сбора ГЕОДАННЫХ TOPO250K, и должно использоваться в качестве ориентира для других операций с геоданными.

В масштабе это соответствует погрешности в 85 м на местности для сбора данных в масштабе 1:250 000, 34 м для сбора данных в масштабе 1:100 000 и 8,5 м для сбора данных в масштабе 1:25 000.

Альтернативными и равноценными способами выражения этой ошибки после использования коэффициентов преобразования нормального распределения по Гауссу являются:

• Не более 10% точек будут иметь погрешность более чем на 140 м для данных в масштабе 1:250 000, 56 м для данных в масштабе 1:100 000 и 14 м для данных в масштабе 1:25 000.

3.7.5 Абсолютная точность определения высоты

Точность определения точек для рельефного слоя зависит от исходного материала и способа определения каждой конкретной точки. В следующей таблице приведены данные о точности.

Тип объекта	Печатная карта	Материалы для компиляции	Цифровые топографические данные
Точечная высота	±5 метров	±5 метров	±5 метров
Высота пятна внутри контура впадины	±5 метров	±5 метров	±5 метров
Точечная возвышенность на песчаной гряде	±5 метров	±5 метров	±5 метров

Точность контуров определяется как 1/2 интервала между контурами, например, ± 25 метров для 50-метрового интервала между контурами и ± 10 метров для 20-метрового интервала между контурами.

[вернуться к началу]

3.7.6 Требования к Минимальной Точности Контуров И Высот

В таблице, приведенной ниже, указаны минимальные значения контурной точности, если это применимо, которыедолженчтобы объект был включен в специальные базы данных Geoscience Australia, его необходимо учитывать в масштабе. Если объекты отображаются более точно, чем минимальные значения точности контуров и высот, указанные в спецификациях, это может быть указано с помощью более точного значения, введенного в соответствующее поле. Все контурные точности измеряются в метрах.

Значение 9999 используется в тех случаях, когда точность определения местоположения объекта не поддается определению или неприменима. Хотя большинство объектов могут быть зафиксированы с определенной точностью, другие фиксируются субъективными или произвольными способами. Примером объекта, который воспринимается субъективно, является "Лес или кустарник", который основан на индивидуальной интерпретации плотности покрытия растительностью. Примером объекта, который фиксируется произвольным образом, является место соединения участка водотока с морем; это определенная человеком линия, для которой в действительности нет никаких свидетельств на местности.

ТИП ФУНКЦИИ	Класс объектов	Минимальный контурный размер Точность 25K	Минимальный контурный размер Точность 100K	Минимальный контурный размер Точность 250K
Ограничение объема Данных	Контуры	1	1	1
Ограничение объема Данных	Рамочные рамки	1	1	1
Горизонтальная контрольная точка	Горизонтальные контрольные точки	10	10	10
Стандартный разъем	Контуры	9999	9999	9999
Интерполированный контур	Контуры	9999	9999	9999
Линия паромного маршрута	Паромные переправы	9999	9999	9999
Земля, Подверженная Затоплению	Квартиры	9999	9999	9999
Морское болото	Квартиры	9999	9999	9999
Солончаковая прибрежная равнина	Квартиры	9999	9999	9999
Болото	Квартиры	9999	9999	9999
Плоская береговая линия	Береговые полосы	9999	9999	9999
Соединение	Рамочные рамки	9999	9999	9999
Особенность большой площади	Большие возможности	9999	9999	9999
Залив	Места	9999	9999	9999
Пляж	Места	9999	9999	9999
Мыс	Места	9999	9999	9999
Ущелье	Места	9999	9999	9999
Проходить	Места	9999	9999	9999
Название места	Места	9999	9999	9999
Остров с водоемом	Места	9999	9999	9999
Материк	Материковые земли	9999	9999	9999
Риф	Зоны морской опасности	9999	9999	9999
Мелководье	Зоны морской опасности	9999	9999	9999
Лес Или Кустарник	Районы с естественной растительностью	9999	9999	9999
Мангровые заросли	Районы с естественной растительностью	9999	9999	9999
Тропический лес	Районы с естественной растительностью	9999	9999	9999
Населенное место	Населенные пункты	9999	9999	9999
Дорожный соединитель	Дороги	9999	9999	9999
Море	Моря	9999	9999	9999
Соединитель	Линии водотоков	9999	9999	9999
ДЕМКоннектор	Линии водотоков	9999	9999	9999
Все остальные типы объектов	-	10	40	100

В таблице ниже указаны минимальные значения точности высот, где это применимо, чтобыдолженчтобы объект был включен в специальные базы данных Geoscience Australia, его необходимо учитывать в масштабе. Если объекты отображаются с большей точностью, чем минимальная точность контуров и высот, указанная в спецификациях, это может быть указано с помощью более точного значения, введенного в соответствующее поле. Все значения точности высот указаны в метрах.

Значение 9999 используется в тех случаях, когда точность определения высоты объекта неприменима.

ТИП ФУНКЦИИ	Класс объектов	Минимальная высота над уровнем моря Точность 25K	Минимальная высота над уровнем моря Точность 100K	Минимальная высота над уровнем моря Точность 250K
Контрольная отметка	Контрольные показатели	1	1	1
Горизонтальная контрольная точка	Горизонтальные контрольные точки	1	1	1
Точечная высота	Точечные перепады высот	5	5	5
Вспомогательный контур	Контуры	5	10	25
Разрыв соединителя	Контуры	5	10	25
Стандартный разъем	Контуры	5	10	25
Контур впадины	Контуры	5	10	25
Интерполированный контур	Контуры	5	10	25
Стандартный контур	Контуры	5	10	25
Гипсометрическая площадь	Гипсометрические области	5	10	25
Ограничение объема Данных	Контуры	9999	9999	9999

В тех случаях, когда производитель не может достичь минимальной точности контуров и высот с использованием базового материала/цифровых данных, справочных и вспомогательных материалов, следует направить запрос в компанию Geoscience Australia с просьбой о дополнительных указаниях относительно дальнейших действий.

[вернуться к началу]

3.8 Форматирование и указание авторства элементов

Элементы базы данных NTDB будут заполнены в соответствии со следующей таблицей и кодами требований к заполнению, приведенными в приложении A "Правила атрибутирования данных" для каждого типа объектов (см.'Объяснение структуры словаря типов объектов и его компонентов. '2. Структура записи").

Ниже перечислены название и тип элемента, а также пример атрибута и регистр значений атрибута, где это применимо (например, для текстовых строк). Там, где определены домены, регистр определенного домена будет иметь приоритет, но, как правило, регистры домена и стандартных записей в поле совпадают. Перед любыми записями в строковом поле или после них не должно быть пробелов. Кроме того, между словами следует использовать только одинарный интервал.

Если строковое поле допускает ввод нулевых значений и информация для заполнения этого атрибута недоступна, оно должно оставаться нулевым значением и не должно быть ложной "пустой" записью (например, пробелом). Кроме того, в тех же обстоятельствах, когда существующее значение атрибута становится устаревшим, оно должно быть возвращено обратно к нулевому значению.

Все поля с датами должны храниться в стандартном австралийском формате ДД/ММ/ГГГГ (например, 24/10/1999).

Круглые скобки не следует включать в текстовые строки, если они уже не существуют как часть определенного домена или если они являются частью официального названия. В некоторых штатах стало практикой включать альтернативное название в круглые скобки как часть официальных названий. Это часто происходит при замене англосаксонских названий на их первоначальные местные названия, например, "Тьювалин" (Дуглас) Парк горячих источников, Улуру (Айерс-Рок).

Примечание: В следующем списке представлено общее количество элементов, существующих для всех классов пространственных объектов и непространственных таблиц в базе данных NTDB. Таким образом, показано больше элементов, чем обычно отображается для каждого отдельного класса пространственных объектов. Пользователям следует учитывать, что толькоопределяемый пользователемэлементы включены и перечислены ниже, т.е. элементы базы геоданных по умолчанию, связанные с отдельными классами пространственных объектов, не включены, например, такие элементы, как SHAPE_LENGTH, SHAPE_AREA, ELEMENT и ZCODE, отображаться не будут. Отдельные классы пространственных объектов в этой таблице не указаны (более полное описание структуры данных Базы данных NTDB приведено в разделеРаздел 3 Глава 4.0 Структура национальной топографической базы данных). Этот список предназначен для предоставления информации о формате и атрибуции всех элементов атрибутов в базах данных. Элементы расположены в алфавитном порядке для удобства использования и являютсянетпоказаны в том порядке, в котором они отображаются в моделях NTDBs.

Регистр должен быть присвоен в соответствии со следующими сокращениями в таблице:

Сокращение	Значение
Точки доступа	Как указано либо в соответствующем домене, либо как часть приложения А
C	Только колпачки
CL	Верхние и нижние
L	Нижний регистр
Н/Д	непригодный
SC	Дело о вынесении приговора

Название элемента класса пространственных объектов	Тип товара	Разрешать обнуления	Точность	Масштаб	Длина	Пример атрибута	Случай
точность	Строка	Да	Н/Д	Н/Д	20	Рассчитанный максимальный	Точки доступа
ИДЕНТИФИКАТОР АДМИНИСТРАТОРА	Целое число	Да	8	Н/Д	Н/Д	2315	Н/Д
ИМЯ АДМИНИСТРАТОРА	Строка	Да	Н/Д	Н/Д	100	НЕПОСТОЯННЫЙ ГОСУДАРСТВЕННЫЙ ЛЕС	C
АГЕНТСКИЙ КОД	Строка	Да	Н/Д	Н/Д	10	Icd01234	Точки доступа
НАЗВАНИЕ АЭРОПОРТА	Строка	Да	Н/Д	Н/Д	25	Международный	CL
АЛЬТЕРНАТИВНОЕ ИМЯ	Строка	Да	Н/Д	Н/Д	60	ПОЛЕ ПАЛАЧЕЙ	C
АННОТАЦИЯКЛАССИФИЦИРОВАТЬ	Целое число	Да	10	Н/Д	Н/Д	3	Н/Д
НОМЕР ЗОЛЬНОГО ПРУДА	Маленький интегратор	Да	4	Н/Д	Н/Д	2	Н/Д
ДОСТОВЕРНОСТЬ АТРИБУТОВ	Дата	Да	Н/Д	Н/Д	Н/Д	30/11/2007	Н/Д
ИСТОЧНИК АТРИБУТОВ	Строка	Да	Н/Д	Н/Д	50	ПЛАНИМЕТРИЯ XDA	C
АУШИДРО_ИД	Целое число	Да	10	Н/Д	Н/Д	36485	Н/Д
власть	Строка	Да	Н/Д	Н/Д	100	Государственная комиссия по лесному хозяйству	CL
ВСПОМОГАТЕЛЬНАЯ ТОПЛИВНАЯ СИСТЕМА	Строка	Да	Н/Д	Н/Д	20	Брикеты	CL
СРЕДНЯЯ ВЫСОТА	Маленький интегратор	Да	2	Н/Д	Н/Д	6	Н/Д
маяк	Строка	Да	Н/Д	Н/Д	100	Маяк: КОНЦЕНТРИЧЕСКИЙ.Материал: . Флюгер	Точки доступа
ЕМКОСТЬ BLACKSTARTCAPACITY	Строка	Да	Н/Д	Н/Д	7	Да	CL
СТАНДАРТНЫЙ НОМЕР	Маленький интегратор	Да	4	Н/Д	Н/Д	4	Н/Д
СТРОИТЕЛЬНАЯ ФУНКЦИЯ	Строка	Да	Н/Д	Н/Д	50	полицейский участок	CL
СОСТОЯНИЕ ЗДАНИЯ	Строка	Да	Н/Д	Н/Д	12	Оперативный	CL
МОЩНОСТЬ, КВ	Одиночный	Да	6	2	Н/Д	66	Н/Д
СПОСОБ ЗАХВАТА	Строка	Да	Н/Д	Н/Д	60	GPS-навигатор	Точки доступа
класс	Строка	Да	Н/Д	Н/Д	40	Второстепенная дорога	CL
НОМЕР УГОЛЬНОГО БУНКЕРА	Маленький интегратор	Да	4	Н/Д	Н/Д	6	Н/Д
код	Строка	Да	Н/Д	Н/Д	24	В580	C
цвет	Строка	Да	Н/Д	Н/Д	12	B, G, R, W, Y	CL
комментарии	Строка	Да	Н/Д	Н/Д	1000	Функция удалена в соответствии с AR C8432	SC
НОМЕР КОНДЕНСАТОРА	Маленький интегратор	Да	4	Н/Д	Н/Д	5	Н/Д
КОНСТРУКЦИОННЫЙ МАТЕРИАЛ BDLG	Строка	Да	Н/Д	Н/Д	20	Бетон	CL
РЕЗЕРВУАР ДЛЯ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ	Строка	Да	Н/Д	Н/Д	20	Каменная кладка	CL
КОНСТРУКЦИЯ МАТЕРИАЛЬНОЙ БАШНИ	Строка	Да	Н/Д	Н/Д	20	Каменная кладка	CL
ЧИСЛО ОХЛАЖДАЮЩИХ ГАЗОВ	Маленький интегратор	Да	4	Н/Д	Н/Д	6	Н/Д
ИСТОЧНИК ОХЛАЖДЕНИЯ	Строка	Да	Н/Д	Н/Д	20	Пруд	CL
НОМЕР ОХЛАЖДАЮЩЕЙ БАШНИ	Маленький интегратор	Да	4	Н/Д	Н/Д	6	Н/Д
ТИП ОХЛАЖДАЮЩЕЙ ВОДЫ	Строка	Да	Н/Д	Н/Д	20	Морская вода	CL
ИСПОЛЬЗОВАНИЕ ОХЛАЖДАЮЩЕЙ ВОДЫ	Целое число	Да	10	Н/Д	Н/Д	632	Н/Д
ДАТА ИСПРАВЛЕНИЯ	Дата	Да	Н/Д	Н/Д	Н/Д	16/11/2007	Н/Д
НАЗВАНИЕ СТРАНЫ1	Строка	Да	Н/Д	Н/Д	60	ПАПУА - НОВАЯ ГВИНЕЯ	C
НАЗВАНИЕ СТРАНЫ2	Строка	Да	Н/Д	Н/Д	60	Индонезия	C
ПЛОТНОСТЬ ПОКРЫТИЯ	Строка	Да	Н/Д	Н/Д	10	Редкий	CL
ДАТА СОЗДАНИЯ	Дата	Да	Н/Д	Н/Д	Н/Д	30/01/2006	Н/Д
ПОПЕРЕЧНАЯ СТРУКТУРА	Строка	Да	Н/Д	Н/Д	20	Арка	CL
валюта	Дата	Да	Н/Д	Н/Д	Н/Д	21/02/2004	Н/Д
НОМЕР ДЕМИНЕРАЛИЗУЮЩЕГО РАСТЕНИЯ	Маленький интегратор	Да	4	Н/Д	Н/Д	2	Н/Д
описание	Строка	Да	Н/Д	Н/Д	30	башня	L
измерение	Двойной	Да	15	0	Н/Д	32642.25	Н/Д
продолжительность	Строка	Да	Н/Д	Н/Д	12	30	C
РЕДАКТИРОВАТЬ КОД	Маленький интегратор	Да	5	Н/Д	Н/Д	2	Н/Д
ПОВЫШЕНИЕ ЭФФЕКТИВНОСТИ	Одиночный	Да	6	1	Н/Д	36.1	Н/Д
высота	Двойной	Да	7	2	Н/Д	250	Н/Д
ТОЧНОСТЬ ПОДНЯТИЯ	Маленький интегратор	Да	4	Н/Д	Н/Д	5	Н/Д
ВЫСОТА ПОДЪЕМА	Одиночный	Да	6	2	Н/Д	132	Н/Д
НОМЕР БАШНИ ЭМИССИОНА	Маленький интегратор	Да	4	Н/Д	Н/Д	4	Н/Д
ЧИСЛЕННОСТЬ СОТРУДНИКОВ	Маленький интегратор	Да	6	Н/Д	Н/Д	2000	Н/Д
ИНО	Целое число	Да	10	Н/Д	Н/Д	123564389	Н/Д
ВОШЕДШИЙ	Строка	Да	Н/Д	Н/Д	12	F Блоги	CL
ОШИБОЧНЫЙ ТИП ФУНКЦИИ	Строка	Да	Н/Д	Н/Д	32	Площадь водотока	CL
ОШИБОЧНЫЙ ОТВЕТ	Целое число	Да	8	Н/Д	Н/Д	5784	Н/Д
ОШИБОЧНЫЙ КОД	Целое число	Да	8	Н/Д	Н/Д	251	Н/Д
НОМЕР ОШИБКИ	Целое число	Да	6	Н/Д	Н/Д	14744	Н/Д
ЕКА	Строка	Да	Н/Д	Н/Д	10	КРАК	C
оборудование	Строка	Да	Н/Д	Н/Д	20	С удобствами	Точки доступа
ОБЛАСТЬ ПРИМЕНЕНИЯ	Двойной	Да	38	8	Н/Д	15203	Н/Д
особенность	Строка	Да	Н/Д	Н/Д	32	Области применения воздушных судов	Точки доступа
ПРОВЕРЕННЫЕ КЛАССЫ ХАРАКТЕРИСТИК	Строка	Да	Н/Д	Н/Д	255	Точки хранения воды	Точки доступа
ОБНОВЛЕНЫ КЛАССЫ ФУНКЦИЙ	Строка	Да	Н/Д	Н/Д	255	Точки хранения воды	Точки доступа
НАДЕЖНОСТЬ ХАРАКТЕРИСТИК	Дата	Да	Н/Д	Н/Д	Н/Д	20/03/2005	Н/Д
ИСТОЧНИК ФУНКЦИЙ	Строка	Да	Н/Д	Н/Д	50	ИКОНОС	C
ТИП ФУНКЦИИ	Строка	Да	Н/Д	Н/Д	32	Трубопровод	CL
НОМЕР ОТПРАВИТЕЛЯ	Маленький интегратор	Да	4	Н/Д	Н/Д	7	Н/Д
ИМЯ ПОЛЯ В РАЗДЕЛЕ	Строка	Да	Н/Д	Н/Д	50	ЗОЛОТОЙ БЕРЕГ	C
ТИП ПОЛЯ ДЛЯ ПРОСМОТРА	Строка	Да	Н/Д	Н/Д	25	Связь	CL
ПОЛЕВАЯ КОМАНДА	Строка	Да	Н/Д	Н/Д	255	Птицы, Я Зол, Ты знаешь	CL
мигает	Строка	Да	Н/Д	Н/Д	12	5	Н/Д
ПРЕДЕЛЬНЫЕ ЗНАЧЕНИЯ УРОВНЯ ЗАТОПЛЕНИЯ	Двойной	Да	3	1	Н/Д	12.5	Н/Д
образование	Строка	Да	Н/Д	Н/Д	18	Двухполосная дорога	CL
ТОПЛИВНЫЕ ПРОДУКТЫ	Строка	Да	Н/Д	Н/Д	100	Авиационный газ Дизельное топливо сжиженный газ Бензин	Точки доступа
ИСТОЧНИК ТОПЛИВА LOC1	Строка	Да	Н/Д	Н/Д	20	Подземный	CL
ИСТОЧНИК ТОПЛИВА LOC2	Строка	Да	Н/Д	Н/Д	20	Подземный	CL
НАЗВАНИЕ ИСТОЧНИКА ТОПЛИВА1	Строка	Да	Н/Д	Н/Д	60	Ветангра	CL
НАЗВАНИЕ ИСТОЧНИКА ТОПЛИВА2	Строка	Да	Н/Д	Н/Д	60	Ветангра	CL
ТИП ТОПЛИВА	Строка	Да	Н/Д	Н/Д	35	Биомасса (отходы животноводства)	CL
функция	Строка	Да	Н/Д	Н/Д	25	Магистральная дорога	Точки доступа
калибр	Строка	Да	Н/Д	Н/Д	20	Стандарт: 1435 мм	CL
ПОКОЛЕНИЕ МВТ	Одиночный	Да	6	2	Н/Д	150.4	Н/Д
ТИП ПОКОЛЕНИЯ	Строка	Да	Н/Д	Н/Д	40	Газовая турбина комбинированного цикла	Точки доступа
НОМЕР ГЕНЕРАТОРА	Маленький интегратор	Да	4	Н/Д	Н/Д	3	Н/Д
ГНАФИД	Строка	Да	Н/Д	Н/Д	15		Точки доступа
ОДИНОЧНАЯ ГРУППА	Строка	Да	Н/Д	Н/Д	15	Групповое препятствие	Точки доступа
высота	Одиночный	Да	6	2	Н/Д	51.82	Н/Д
ПРЕДЕЛЬНЫЕ МЕТРЫ ВЫСОТЫ	Двойной	Да	3	1	Н/Д	12.5	Н/Д
иерархия	Строка	Да	Н/Д	Н/Д	14	Незначительный	CL
ОБОЗНАЧЕНИЕ ICA	Строка	Да	Н/Д	Н/Д	4	АКДО	C
ИДЕНТИФИКАЦИОННЫЙ КОД	Строка	Да	Н/Д	Н/Д	30	А4201	Точки доступа
важность	Строка	Да	Н/Д	Н/Д	6	Низкий	CL
ВХОДНЫЕ ПРОДУКТЫ	Строка	Да	Н/Д	Н/Д	150	Бензин	CL
ДАТА ПРОВЕРКИ	Дата	Да	Н/Д	Н/Д	Н/Д	30/12/2003	Н/Д
ВНУТРЕННИЙ НАКОПИТЕЛЬ ЭНЕРГИИ	Одиночный	Да	6	2	Н/Д	0.5	Н/Д
ВОВЛЕЧЕНИЕ	Целое число	Да	8	Н/Д	Н/Д	110	Н/Д
МСОП	Строка	Да	Н/Д	Н/Д	4	VI	Точки доступа
свалка	Строка	Да	Н/Д	Н/Д	20	Закрытый	CL
ДОСТУП К ПОСАДОЧНОЙ ПЛОЩАДКЕ	Строка	Да	Н/Д	Н/Д	60	Сезонный	CL
ПОСЛЕДНЕЕ ЗАРЕГИСТРИРОВАННОЕ ОБНОВЛЕНИЕ	Маленький интегратор	Да	4	Н/Д	Н/Д	2009	Н/Д
ПОСЛЕДНИЙ ГАЗ	Дата	Да	Н/Д	Н/Д	Н/Д	29/04/2006	Н/Д
РУКОВОДСТВО ПО ПЛАНИРОВКЕ	Строка	Да	Н/Д	Н/Д	2	1A	C
СВЕТОВАЯ ФУНКЦИЯ	Строка	Да	Н/Д	Н/Д	12	Вращающийся маяк	SC
освещение	Строка	Да	Н/Д	Н/Д	15	Освещенный	Точки доступа
СВЕТОВОЙ ТИП	Строка	Да	Н/Д	Н/Д	15	ALTN, F, FLG, I, Iso, Mo, Oc, Q	Точки доступа
СОПРОВОЖДАЮЩИЙ	Строка	Да	Н/Д	Н/Д	50	Государство	CL
НАЗВАНИЕ КАРТЫ	Строка	Да	Н/Д	Н/Д	60	Мельбурн	C
НОМЕР КАРТЫ	Строка	Да	Н/Д	Н/Д	8	J5505	C
НОМЕР КАРТЫ 100K	Строка	Да	Н/Д	Н/Д	8	J5505	C
НОМЕР КАРТЫ 250K	Строка	Да	Н/Д	Н/Д	8	J5505	C
мачта	Строка	Да	Н/Д	Н/Д	15	С мачтой	Точки доступа
КОММЕНТАРИЙ К МЕТАДАННЫМ	Строка	Да	Н/Д	Н/Д	1000	Все объекты в этом поле области отмечены галочкой	SC
ССЫЛКА НА МЕТАДАННЫЕ 1	Строка	Да	Н/Д	Н/Д	400	/ATLAS/fieldpath/subdirectory/filename.doc	Точки доступа
ССЫЛКА НА МЕТАДАННЫЕ 2	Строка	Да	Н/Д	Н/Д	400	/ATLAS/fieldpath/subdirectory/filename.doc	Точки доступа
имя	Строка	Да	Н/Д	Н/Д	60	ОЛБЕРИ	C
СЕТЕВОЙ ИДЕНТИФИКАТОР	Строка	Да	Н/Д	Н/Д	10	D653/1	C
НРН	Строка	Да	Н/Д	Н/Д	12	А31, 26	C
КОЛИЧЕСТВО ПЛОСКОСТЕЙ	Строка	Да	Н/Д	Н/Д	15	в одну сторону	CL
КОЛИЧЕСТВО НАСОСОВ	Маленький интегратор	Да	3	Н/Д	Н/Д	12	Н/Д
КОЛИЧЕСТВО РЕЗЕРВУАРОВ	Маленький интегратор	Да	4	Н/Д	Н/Д	6	Н/Д
НАЗВАНИЕ ОКЕАНА	Строка	Да	Н/Д	Н/Д	20	ЮЖНАЯ ЧАСТЬ ТИХОГО ОКЕАНА	C
ОПЕРАЦИОННЫЕ БЛОКИ	Маленький интегратор	Да	4	Н/Д	Н/Д	5	Н/Д
оператор	Строка	Да	Н/Д	Н/Д	60	НАРОДНАЯ СИЛА	C
ТОЧНОСТЬ УПОРЯДОЧЕНИЯ	Строка	Да	Н/Д	Н/Д	2	00	Н/Д
происхождение	Строка	Да	Н/Д	Н/Д	24	Печатная карта	CL
ДРУГОЕ ИМЯ ПОЛЬЗОВАТЕЛЯ	Строка	Да	Н/Д	Н/Д	22	БАССОВ ПРОЛИВ	C
ВЫВОДИМЫЕ ПРОДУКТЫ	Строка	Да	Н/Д	Н/Д	150	Бензин	CL
ВНЕШНЕЕ НАПРЯЖЕНИЕ KV	Целое число	Да	8	Н/Д	Н/Д	66	Н/Д
владелец	Строка	Да	Н/Д	Н/Д	60	Компания PEOPLEPOWER PTY LTD	C
ПАССАЖИРОВМЕСТИМОСТЬ	Целое число	Да	5	Н/Д	Н/Д	750	Н/Д
ПОСТОЯНСТВО	Строка	Да	Н/Д	Н/Д	14	Не являющийся многолетним	CL
ТОЧНОСТЬ ИЗМЕРЕНИЙ	Маленький интегратор	Да	4	Н/Д	Н/Д	100	Н/Д
РАЙОН ПОНДЛАГУНА	Целое число	Да	8	Н/Д	Н/Д	7000	Н/Д
население	Целое число	Да	8	Н/Д	Н/Д	382	Н/Д
почтовый индекс	Маленький интегратор	Да	4	Н/Д	Н/Д	2064	Н/Д
провозглашенный	Дата	Да	Н/Д	Н/Д	Н/Д	20/11/1999	Н/Д
производитель	Строка	Да	Н/Д	Н/Д	50	XYZ-графика	CL
продукт	Строка	Да	Н/Д	Н/Д	35	Газ	CL
ПРОИЗВОДСТВЕННЫЕ КОММЕНТАРИИ	Строка	Да	Н/Д	Н/Д	1000	Это действие было результатом работы AR C625	SC
ТИП ПРОИЗВОДСТВЕННОЙ ФУНКЦИИ	Строка	Да	Н/Д	Н/Д	32	Море	CL
ПРОИЗВОДСТВЕННЫЙ НОМЕР	Целое число	Да	8	Н/Д	Н/Д	24	Н/Д
ПРОИЗВОДСТВЕННЫЙ РОБОТ	Целое число	Да	8	Н/Д	Н/Д	23	Н/Д
СКОРОСТЬ ПРОИЗВОДСТВА	Целое число	Да	8	Н/Д	Н/Д	24	Н/Д
ФАЙЛ ПРОЕКТА	Строка	Да	Н/Д	Н/Д	255	//ATLAS/путь к файлу/подкаталог/имя файла.pdf	Точки доступа
поставщик	Строка	Да	Н/Д	Н/Д	100	ДЕПАРТАМЕНТ ЛЕСОВ ШТАТА КВИНСЛЕНД	C
цель	Строка	Да	Н/Д	Н/Д	20	ГИДРОЛОГИЯ	C
ИДЕНТИФИКАТОР RAAFIDENTIFIER	Целое число	Да	8	Н/Д	Н/Д	3245	Н/Д
СОСТОЯНИЕ ЖЕЛЕЗНОДОРОЖНОЙ СТАНЦИИ	Строка	Да	Н/Д	Н/Д	40	в разработке	CL
НОМИНАЛЬНАЯ ВЫХОДНАЯ МОЩНОСТЬ	Одиночный	Да	6	2	Н/Д	2.11	Н/Д
СОСТОЯНИЕ ПЕРЕСТРОЙКИ	Строка	Да	Н/Д	Н/Д	25	Исходное положение источника	CL
ПЕРЕСТРАИВАЕМЫЙ ВРЕМЕННОЙ КАДР	Маленький интегратор	Да	4	Н/Д	Н/Д	36	Н/Д
ОПИСАНИЕ РЕГИОНА	Строка	Да	Н/Д	Н/Д	40	Плотно заселенный	CL
РЕГУЛИРУЕМЫЙ	Строка	Да	Н/Д	Н/Д	7	Да	CL
отношения	Строка	Да	Н/Д	Н/Д	12	Подземный	CL
СТОИМОСТЬ ЗАМЕНЫ	Одиночный	Да	6	2	Н/Д	624.56	Н/Д
ОТЧЕТНЫЙ ГОД	Маленький интегратор	Да	4	Н/Д	Н/Д	2009	Н/Д
ПЕРЕРАБОТКА	Строка	Да	Н/Д	Н/Д	20	Операционный	CL
ограничения	Строка	Да	Н/Д	Н/Д	50	Только для использования с картой	CL
исправленный	Дата	Да	Н/Д	Н/Д	Н/Д	01/01/2006	Н/Д
ТИП РЕВИЗИИ	Строка	Да	Н/Д	Н/Д	20	Пересмотр на 25 тысяч	CL
ИСТОЧНИК ЭНЕРГИИ	Строка	Да	Н/Д	Н/Д	50	АЛЬТЕРНАТИВНАЯ ЭНЕРГЕТИКА PTY LTD	C
ОБНОВЛЕННЫЙ ИСТОЧНИК	Дата	Да	Н/Д	Н/Д	Н/Д	20/10/2007	Н/Д
ДОРОЖНЫЙ СТАТУС	Строка	Да	Н/Д	Н/Д	20	в разработке	CL
МАРШРУТНЫЙ КЛАСС	Строка	Да	Н/Д	Н/Д	20	Тяжелые перевозки	CL
ИМЯ МАРШРУТА	Строка	Да	Н/Д	Н/Д	100	ЖЕЛЕЗНАЯ ДОРОГА МЕЛЬБУРН СИДНЕЙ	C
НОМЕР МАРШРУТА	Строка	Да	Н/Д	Н/Д	12	А31, 26	C
МОРСКОЕ НАЗВАНИЕ	Строка	Да	Н/Д	Н/Д	12	АРАФУРСКОЕ МОРЕ	C
НАЗВАНИЕ РАЗДЕЛА	Строка	Да	Н/Д	Н/Д	60	КАНБЕРРА - БОУРАЛ ЛАЙН	C
ШИРИНА ПЛЕЧ	Одиночный	Да	4	2	Н/Д	4.1	Н/Д
значимость	Строка	Да	Н/Д	Н/Д	35	Национальный	CL
АДРЕС САЙТА	Строка	Да	Н/Д	Н/Д	255	Смит-стрит, 66	CL
ОБЛАСТЬ РАСПОЛОЖЕНИЯ	Целое число	Да	10	Н/Д	Н/Д	632934	Н/Д
КАТЕГОРИЯ САЙТА	Строка	Да	Н/Д	Н/Д	7	Незначительный	CL
ИДЕНТИФИКАТОР САЙТА	Строка	Да	Н/Д	Н/Д	20	325	Н/Д
ПРИГОРОД САЙТА	Строка	Да	Н/Д	Н/Д	40	Балонг	CL
ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Маленький интегратор	Да	1	Н/Д	Н/Д	2	Н/Д
ПРЕДЕЛ СКОРОСТИ, КМ	Маленький интегратор	Да	3	Н/Д	Н/Д	65	Н/Д
ССЫЛКА на SRCFEATURECLGIDLINK	РУКОВОДСТВО	Да	Н/Д	Н/Д	Н/Д	782324 { -324 9dfj } 324 23	C
СРН	Строка	Да	Н/Д	Н/Д	12	В52	C
государство	Строка	Да	Н/Д	Н/Д	30	Виктория	C
ТИП СТАНЦИИ	Строка	Да	Н/Д	Н/Д	25	Радиовещательная станция	Точки доступа
статус	Строка	Да	Н/Д	Н/Д	18	Оперативный	CL
ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ	Маленький интегратор	Да	4	Н/Д	Н/Д	3	Н/Д
СТКЕХДРИД	Строка	Да	Н/Д	Н/Д	250	{F1EC17B1-DC4D-4C4D-A1C5-08D54CF54EC7}	Н/Д
ИМЯ STKEHDR	Строка	Да	Н/Д	Н/Д	250	ЛАНДГЕЙТ, ВАШИНГТОН	C
ВМЕСТИМОСТЬ ХРАНИЛИЩА	Целое число	Да	10	Н/Д	Н/Д	250000	Н/Д
ХРАНЕНИЕ ЖИДКОСТЕЙ	Целое число	Да	10	Н/Д	Н/Д	500	Н/Д
ХРАНЕНИЕ СЖИЖЕННОГО ГАЗА	Целое число	Да	10	Н/Д	Н/Д	1000	Н/Д
ХРАНИЛИЩЕ1	Целое число	Да	10	Н/Д	Н/Д	66000	Н/Д
ХРАНИЛИЩЕ2	Двойной	Да	10	2	Н/Д	66000	Н/Д
ХРАНИТЕ ГОТОВЫЙ ПРОДУКТ	Целое число	Да	10	Н/Д	Н/Д	250000	Н/Д
КОД ПОДМНОЖЕСТВА	Маленький интегратор	Да	2	Н/Д	Н/Д	01	Н/Д
СПОСОБ ДОСТАВКИ	Строка	Да	Н/Д	Н/Д	20	Трубопровод	CL
поверхность	Строка	Да	Н/Д	Н/Д	24	Красная грязь	CL
СИМВОЛ100K	Длинный интеграл (Представительство)	Н/Д	Н/Д	Н/Д	Н/Д	250	Н/Д
СИМВОЛ250K	Длинный интеграл (Представительство)	Н/Д	Н/Д	Н/Д	Н/Д	242	Н/Д
СИМВОЛ WAC	Длинный интеграл (Представительство)	Н/Д	Н/Д	Н/Д	Н/Д	980	Н/Д
СИМВОЛ2_5MIL	Длинный интеграл (Представительство)	Н/Д	Н/Д	Н/Д	Н/Д	33	Н/Д
СИМВОЛ5MIL	Длинный интеграл (Представительство)	Н/Д	Н/Д	Н/Д	Н/Д	260	Н/Д
СИМВОЛ10МИЛ	Длинный интеграл (Представительство)	Н/Д	Н/Д	Н/Д	Н/Д	257	Н/Д
система	Строка	Да	Н/Д	Н/Д	75	Радиолокационный маяк-ответчик	CL
РЕЗЕРВУАР ДЛЯ ВОДЫ	Целое число	Да	8	Н/Д	Н/Д	500	Н/Д
ТЕКСТОВАЯ ЗАМЕТКА	Строка	Да	Н/Д	Н/Д	50	заброшенный	L
РАССМОТРЕННЫЕ ТЕМЫ	Строка	Да	Н/Д	Н/Д	255	Пещеры, Ветряные насосы	Точки доступа
ТЕМЫ ОБНОВЛЕНЫ	Строка	Да	Н/Д	Н/Д	255	Усадьбы	Точки доступа
ИМЯ ФАЙЛА	Строка	Да	Н/Д	Н/Д	60	ГИМНАСТИЧЕСКИЙ ЗАЛ	C
НОМЕР ПЛИТКИ	Строка	Да	Н/Д	Н/Д	8	G5606	C
ТИП ТУРИСТА	Строка	Да	Н/Д	Н/Д	50	Телефон экстренной помощи	Точки доступа
МАКСИМАЛЬНАЯ ВЫСОТА ОХЛАЖДЕНИЯ БАШНИ	Одиночный	Да	6	2	Н/Д	62.52	Н/Д
МАКСИМАЛЬНАЯ ВЫСОТА ПОДЪЕМА БАШНИ	Одиночный	Да	6	2	Н/Д	143.51	Н/Д
НАЗВАНИЕ ТРЕКА	Строка	Да	Н/Д	Н/Д	60	НАЦИОНАЛЬНЫЙ МАРШРУТ, ПРОВОДИМЫЙ К ДВУХСОТЛЕТИЮ	C
треков	Строка	Да	Н/Д	Н/Д	8	Один	CL
ТРАНСПОРТНАЯ ДОСТУПНОСТЬ	Строка	Да	Н/Д	Н/Д	20	Сезонность	Точки доступа
ПЕРЕДАЮЩАЯ СТАНЦИЯ	Строка	Да	Н/Д	Н/Д	20	Неизвестный	CL
ВОЗМОЖНОСТЬ ПОДКЛЮЧЕНИЯ К СИСТЕМЕ ПЕРЕДАЧИ ДАННЫХ	Строка	Да	Н/Д	Н/Д	100		Н/Д
НАПРАВЛЕНИЕ ДВИЖЕНИЯ	Строка	Да	Н/Д	Н/Д	12	в одну сторону	CL
НОМЕР ЗДАНИЯ ТУРБИНЫ	Маленький интегратор	Да	4	Н/Д	Н/Д	2	Н/Д
ТИП_ОПИСАНИЯ	Строка	Да	Н/Д	Н/Д	32	Охрана природы сохраняет	CL
тип	Целое число	Да	5	Н/Д	Н/Д	3	Н/Д
ЕДИНИЧНЫЙ ГОД ВВОДА В ЭКСПЛУАТАЦИЮ	Маленький интегратор	Да	4	Н/Д	Н/Д	2011	Н/Д
ВЫСШИЙ КЛАСС	Целое число	Да	8	Н/Д	Н/Д	100000	Н/Д
ОБЫЧАИ	Строка	Да	Н/Д	Н/Д	75	Гражданский/Военный	CL
УВЕРЕННОСТЬ В СЕБЕ	Строка	Да	Н/Д	Н/Д	25	Неопределенный	CL
ДОСТУП ПОЛЬЗОВАТЕЛЯ	Строка	Да	Н/Д	Н/Д	10	Ограниченный	CL
ВМЕСТИМОСТЬ ТРАНСПОРТНОГО СРЕДСТВА	Целое число	Да	5	Н/Д	Н/Д	53	Н/Д
СТАТУС ПРОВЕРКИ	Строка	Да	Н/Д	Н/Д	30	Проверенный	CL
НАПРЯЖЕНИЕ, КВ	Целое число	Да	8	Н/Д	Н/Д	250	Н/Д
МАКСИМАЛЬНЫЙ ОБЪЕМ	Одиночный	Да	6	2	Н/Д	62.2	Н/Д
ТИП ОЧИСТКИ ВОДЫ	Строка	Да	Н/Д	Н/Д	20	Третичный	CL
ОГРАНИЧЕНИЯ ПО ВЕСУ	Маленький интегратор	Да	4	Н/Д	Н/Д	6	Н/Д
ВЕТРОТУРБИНА МАКСИМАЛЬНОЙ ВЫСОТЫ ЛЕЗВИЯ	Одиночный	Да	6	2	Н/Д	43.22	Н/Д
МАКСИМАЛЬНАЯ ВЫСОТА ВЕТРОВОЙ ТУРБИНЫ	Одиночный	Да	6	2	Н/Д	46.22	Н/Д
КОД РАБОЧЕГО ПАКЕТА	Маленький интегратор	Да	4	Н/Д	Н/Д	1020	Н/Д
ИМЯ РАБОЧЕГО ПАКЕТА	Строка	Да	Н/Д	Н/Д	50	УИЛЛОУ-КРИК	C
КОД РАБОЧЕЙ ЕДИНИЦЫ	Маленький интегратор	Да	4	Н/Д	Н/Д	0001	Н/Д
ИМЯ РАБОЧЕЙ ЕДИНИЦЫ	Строка	Да	Н/Д	Н/Д	50	УИЛЛОУТАУН	C
WPКОНТАКТЫ	Строка	Да	Н/Д	Н/Д	50	Джей Блоггс	CL
КОД WPWUCODE	Строка	Да	Н/Д	Н/Д	9	1020_0001	Н/Д
КОД WPWUSSCODE	Строка	Да	Н/Д	Н/Д	12	0194_0192_01	Н/Д
ГОД ВВОДА В ЭКСПЛУАТАЦИЮ	Маленький интегратор	Да	4	Н/Д	Н/Д	2011	Н/Д

3.8.1 Имена

Названные объекты будут сопровождаться полным названием, включая тип объекта, для которого оно является частью официального названия. Например, "РЕКА ЭСК", "ОРАНЖЕВЫЙ АЭРОДРОМ" и т.д. Обычно тип объекта не является частью названия железнодорожных станций, населенных пунктов и географических названий, обозначающих населенные пункты.

Запрещается использовать сокращения.

При наименовании населенных пунктов следует избегать использования терминов "Миссия" и "Община аборигенов". Исходный материал для названий общин коренных народов будет определен компанией Geoscience Australia.

Названия во множественном числе, связанные с группой объектов, должны быть присвоены каждому объекту в группе, за исключением случаев, когда отдельные объекты имеют собственное название.

В случае несовпадения названий следует устранить несоответствие и присвоить объектам соответствующие названия. Для устранения несоответствий будет использоваться Национальный географический справочник Австралии.

Безымянные речные притоки будут носить название реки. Если речной приток имеет собственное название, он будет носить свое название (например, река ЭДВАРД).

Апострофы не следует указывать в поле "НАЗВАНИЕ", например, если в утвержденном исходном материале указано такое название, как "Пик Мэри"; при внесении в базу данных оно будет указано как ПИК МЭРИ.

Имена собственные не должны быть неправильно сокращены, например. если в утвержденном исходном материале указано такое название, как "Макдональд Ривер", то при внесении в базу данных оно будет указано как река МАКДОНАЛЬД (а не река МАКДОНАЛЬД РИВЕР).

Такие термины, как "Гора" и "Святой", должны вводиться полностью, если только официальное название не содержит эти термины в виде сокращений, например, официальное название населенного пункта в Квинсленде - "Сент-Джордж", в то время как официальное название населенного пункта в Виктории - "Сент-Олбанс-Ист".

Общие слова "Гора" и "Mountain" не следует сокращать, когда они используются для заполнения или завершения названий гор, например. имена собственные "Маунт Фредерик" и "Гора Джексон" при внесении в базу данных должны быть полностью указаны как гора ФРЕДЕРИК и ГОРА ДЖЕКСОН (а не как гора ФРЕДЕРИК или горный массив ДЖЕКСОН).

[вернуться к началу]

3.9 Совпадение краев

Процесс сопоставления объектов по краям в базе данных NTDB включает в себя изучение пространственных и атрибутивных свойств объектов по обе стороны границы объекта данных, размеров рабочего пакета/единицы измерения или несоответствий, вызванных пространственными размерами материалов для пересмотра, и, при необходимости, объединение их в единый объект.

Линейные и полигональные объекты должны быть пространственно соединены по границам объекта данных, размерам рабочего пакета/единицы измерения или по несоответствиям, вызванным пространственной протяженностью материала для редактирования, если они представляют собой один и тот же объект и находятся на определенном расстоянии, определяемом масштабами сбора данных, используемыми по обе стороны от соединения. Наименьший масштаб (большая площадь), используемый с обеих сторон соединения, будет определять максимальное расстояние между объектами, допустимое для сопоставления краев. Расстояния для сопоставления краев будут составлять 140 м для масштаба 1:250 000 или меньшего масштаба (большие площади), 56 м для масштаба 1:100 000 и 14 м для масштаба 1:250 000.25000. Как правило, старые данные следует скорректировать в соответствии с самыми последними данными, принимая во внимание любые доступные справочные материалы о местоположении, такие как изображения или цифровая фотография. Это позволяет предположить, что самые последние данные обладают наилучшей планиметрической точностью, но в тех случаях, когда это не так и в инструкциях по проекту рабочего пакета не указано никаких указаний, следует направить запрос в Geoscience Australia о том, как действовать дальше. Внесенные корректировки должны привести к плавному переходу соединения без появления резких изгибов при работе с линией. Цель состоит в том, чтобы улучшить или установить непрерывность элементов в базе данных NTDB.

Некоторые несоответствия функций не могут быть немедленно устранены и сопоставлены по краям при вводе в базы данных по разным причинам, например. Отсутствие достаточно точных исходных редакционных материалов, надлежащим образом переработанные данные недоступны для сопоставления с областью базы данных, поскольку они в настоящее время пересматриваются, и т.д. - отсюда требование об ограничении возможностей данных.

Для всех случаев несоответствий требуется либо производственная пометка, либо связанная с ними пометка об ошибке, в зависимости от идентификатора или создателя несоответствия (например, для внутреннего персонала NMD или тех, кто выполняет аналогичную роль/качество, следует использовать пометку об ошибке, однако внешние производители должны отмечать эти случаи с помощью производственной пометки). Систематические причины пространственных несоответствий, такие как применение неверных исходных данных при загрузке, должны быть указаны в примечаниях, достаточных для определения полного масштаба проблемы.

[вернуться к началу]

3.10 Целостность пространственных данных

Векторные данные базы данных NTDB будут соответствовать следующим правилам для обеспечения целостности пространственных данных. Правила для максимально допустимых ошибок описаны вПриложение J Эти правила будут соблюдаться с 95%-ной степенью достоверности.

Пространственные данные не будут содержать перерегулирований, неполноценностей, ломаных линий, псевдоузлов или других артефактов процесса сбора данных. Эти возможные ошибки в данных проиллюстрированы ниже. Псевдоузлы будут приемлемы там, где атрибуты объектов различаются, за исключением метаданных уровня объектов (например, надежности объектов).

Недостаточный объем данных.

Правильное представление Неправильное представление

Сбой в данных.

Правильное представление           Неправильное представление

Псевдоузел в данных

Псевдо-узел

Один и тот же объект с одинаковыми значениями атрибутов.

Прерывистая линия в данных

Правильное представление

Неправильное представление

Артефакты

Правильный перекресток   Неправильный перекресток Неправильный перекресток

Линейный объект       Резкий скачок в линейном объекте

Артефакты, такие как всплески и отклонения линейного объекта от его ожидаемого положения, будут удалены из данных до такой степени, что они не будут видны при построении графика или отображении данных в масштабе, равном половине их номинального масштаба, т.е. 1:125 000 для данных 1:250 000 или 1:50 000 для данных 1:250 000.:100 000 данных.

• Все линейные объекты в пределах одного набора данных объектов будут разделены узлом в местах пересечения или в точке, где изменяется атрибут объекта. Узел будет находиться в этих точках пересечения.

• Все границы полигона должны быть замкнуты.

• Примыкающие полигоны не будут иметь одинакового набора атрибутов.

• Внутри класса пространственных объектов не будет совпадающих объектов одного и того же типа пространственных объектов, например, линия не может совпадать с другой линией.
• Два объекта в разных классах пространственных объектов, которые занимают одинаковое физическое положение на исходном материале, будут иметь совпадающие пространственные адреса.

3.10.1 Допустимые перекрестки

Пересечение в цифровых данных будет содержать то же количество узлов, что и в исходном материале. Узел пересечения будет находиться в пределах 1/6 ширины линии от центральной точки пересечения. Первая вершина в каждом направлении от узла пересечения будет находиться на расстоянии, превышающем ширину линии более чем в три раза, если только перед этим расстоянием на дороге нет поворота.

Допустимые и недопустимые пересечения

3.10.2 Сбор данных и позиционирование объектов

При сборе данных с помощью изображений и фотосъемки, а также из других источников, таких как показания GPS, везде, где это возможно,:

• точка должна располагаться по центру объекта, который она представляет (например, точка здания должна быть зафиксирована в центре протяженности крыши).
• линия должна располагаться по центру объекта, который она представляет (например, дорога должна проходить по своей центральной линии, а не по одному из ограничивающих краев сервитута).
• полигоны должны быть нанесены по внешнему краю объекта, который они представляют (например, отметка высокого уровня воды в водохранилище (его максимальная вместимость), а не текущий уровень воды в нем на момент создания изображения, поскольку на это могут повлиять засуха, сезонные факторы и т.д.).

[вернуться к началу]

4. Качественная информация

Качественная информация позволяет пользователям данных принимать обоснованные решения о пригодности данных для их применения.

4.1 Информация о качестве продукции

Информация о качестве продукции будет содержать информацию, относящуюся к базе данных NTDB. Информацию о качестве продукции предоставит компания Geoscience Australia. Это будет включать в себя историю исходного материала, описание процесса сбора данных и аспекты качества, присущие NTDB, такие как точность определения местоположения, точность атрибутов, логическая последовательность и полнота.

5. Организация данных

NTDB является частью национальной среды цифровых пространственных данных, предназначенной для использования всеми пользователями цифровых пространственных данных. Объекты, включенные в структуру NTDBs, распределены по наборам данных объектов, классам объектов и типам пространственных объектов, как подробно описано в разделе 3 Спецификации (см.Раздел 3 Глава 4.0 Структура национальной топографической базы данных)

Дополнительные сведения о классах пространственных объектов и связанных с ними атрибутах см. в разделеПриложение А.
