Раздел 2 - Национальная серия топографических карт (NTMS)
и общие характеристики справочной карты

1. Сфера применения настоящего документа

Этот документ содержит правила и рекомендации по созданию серии национальных топографических карт Geoscience Australia формата 1:100 000 и 1:250 000, а также общих справочных карт меньшего масштаба (например, 1:2 500 000). Он включает в себя соответствующие стандарты, касающиеся точности карт, контроля исходных данных, принципов обобщения карт, правил составления символов и маскировки карт, правил выбора и размещения типов, спецификаций типа (шрифта и размера) и стандартных сокращений типов.

Соответствие этим спецификациям обеспечит единообразие всех картографических элементов и организаций, участвующих в программах производства и технического обслуживания этих серий.

2. Введение

2.1 Использование карт

Топографическая карта - это графическое изображение участка земной поверхности, обобщенное для того, чтобы можно было четко и недвусмысленно отобразить важные детали. Детали систематически наносятся в масштабе на выбранную картографическую проекцию, чтобы представить горизонтальное и вертикальное положение топографических объектов в идентифицируемой и измеримой форме.

2.2 Точность карты

Термин "точность карты" относится к точности расположения и вертикали информации, содержащейся на карте. Этот термин может также описывать качество и полноту информации, отображаемой на карте. Для пользователя карты качество и полнота информации имеют первостепенное значение и могут иметь приоритет над абсолютной точностью определения местоположения. Таким образом, составитель карты должен проявлять максимальную тщательность в обеспечении того, чтобы нанесенные на карту детали были полными, правильно классифицированными и отображались с точностью до формы. Обобщение, хотя и необходимо в производных продуктах, должно быть сведено к минимуму.

2.2.1 Точность определения местоположения

Точность определения местоположения объектов на карте - это оценка степени соответствия координат этого объекта истинным значениям или значениям, принятым за истинные. Ошибка в местоположении объекта возникает в результате:

1. Точность определения местоположения цифровых данных, используемых в процессе создания карты (см.Раздел 1 Глава 3.7 Точность определения местоположения)
2. Ошибки, присущие процессу обобщения вышеуказанных данных, который является частью процесса создания карты. Эта ошибка возникает, когда процесс обобщения не зависит от процесса сбора/поддержки исходных данных. например, при использовании "картографического представления" объекта, сохраняемого в его "истинном положении".

Мерой точности, используемой для топографических карт, является стандартное отклонение.

Термин "четко определенные точки" используется для определения тех местоположений, которые могут быть точно определены на карте. Чаще всего четко определенные точки, используемые в тестах, находятся на пересечениях объектов. Компания Geoscience Australia провела как анализ ошибок, так и полевые испытания, чтобы проверить точность позиционирования объектов на существующей карте.

В то время как измерения точности определения местоположения топографических данных, проводимые компанией Geoscience Australia, охватывают все пространственное представление объекта. Компания Geoscience Australia ограничивает свои заявления о точности топографических карт четко определенными точками.

Карты NTMS должны соответствовать следующим требованиям к точности контуров:

At 1:100 000масштаб, суммирование ошибок из всех источников приводит к детализации карты со стандартным отклонением в 34 метра для четко очерченных объектов.

Альтернативным и равноправным способом выражения этой ошибки является:

• Не более 10% четко очерченных объектов имеют погрешность более чем на 56 метров

At 1:250 000в масштабе, суммирование ошибок из всех источников приводит к детализации карты со стандартным отклонением в 85 метров для четко очерченных объектов.

Альтернативным и равноправным способом выражения этой ошибки является:

• Не более 10% четко очерченных объектов имеют погрешность более чем на 140 метров

Общие справочные карты не будут содержать указания на картографическую точность в макете карты, однако они должны соответствовать следующим требованиям к точности контуров:

At 1:2 500 000в масштабе, суммирование ошибок из всех источников приводит к детализации карты со стандартным отклонением в 850 метров для четко очерченных объектов.

Альтернативным и равноправным способом выражения этой ошибки является:

• Не более 10% четко очерченных объектов имеют погрешность более чем на 1400 метров

At 1:5 000 000в масштабе, суммирование ошибок из всех источников приводит к детализации карты со стандартным отклонением в 1700 метров для четко очерченных объектов.

Альтернативным и равноправным способом выражения этой ошибки является:

• Не более 10% четко очерченных объектов имеют погрешность более чем на 2800 метров

At 1:10 000 000в масштабе, суммирование ошибок из всех источников приводит к детализации карты со стандартным отклонением в 3400 метров для четко очерченных объектов.

Альтернативным и равноправным способом выражения этой ошибки является:

• Не более 10% четко очерченных объектов имеют погрешность более чем на 5600 метров

2.2.2 Точность по вертикали

Национальный картографический совет АвстралииСтандарты точности карт(2-е издание, 1975) в общих чертах указано, что,90% протестированных контуров и высот, интерполированных по контурам, будут иметь точность в пределах половины интервала между контурами от их истинной высоты. Окончательное утверждение о точности карты, как по горизонтали, так и по вертикали, содержится в предельной информации ко всем картам формата 1:100 000 и 1:250 000.

[вернуться к началу]

2.2.3 Влияние обобщения

База данных NTDB будет использоваться Geoscience Australia для сбора, хранения и сопровождения объектов с максимально возможной точностью определения местоположения и определения границ. Данные, хранящиеся в базе данных NTDB, затем будут использованы для создания продуктов различного масштаба. Эти данные также будут использоваться правительством и промышленностью для моделирования, стратегического планирования и обмена информацией.

Исходными данными базы данных NTDB, которые первоначально использовались для заполнения модели, были векторные ГЕОДАННЫЕ серии 3 TOPO250K, картографически обобщенный продукт, охватывающий всю страну в масштабе не менее 1:250 000. Однако с тех пор эти исходные данные постепенно обновлялись с учетом информации о максимально возможной точности определения местоположения и разграничения, полученной из программы NTICI (номинально 1:25 000), а также детального пересмотра темы и точечного технического обслуживания, основанного на росте и упадке инфраструктуры. База данных NTDB должнанеттеперь их можно рассматривать как картографически обобщенную базу данных. Элементы этих баз данных должны обеспечивать максимально возможную контурную точность, основанную на изображениях, справочных материалах и методе оцифровки. При добавлении новых объектов в базы данных или редактировании существующих объектов в базах данных местоположение должно быть как можно более точным с использованием доступных справочных материалов.

При захвате/включении объектов в базу данных NTDB будет происходить минимальная фильтрация объектов. СмотритеРаздел 3 5.3 Картографический отбор, обобщение и наложениедля получения более подробной информации.

Компания Geoscience Australia создает разнообразные высококачественные цифровые и печатные картографические продукты/данные для конкретных масштабов на основе базы данных NTDB. Таким образом, каждый объект в базе данных должен быть рассмотрен на предмет его соответствия каждому из стандартных масштабов, используемых Geoscience Australia, и связанных с ним картографических улучшений, необходимых для этого масштаба.

Обобщение должно происходить и происходит на самом деле, чтобы создать масштабную версию реальности. Процесс обобщения является наиболее успешным благодаря сочетанию художественных способностей к компоновке объектов и внимания к деталям в понимании обобщаемой информации.

Основными факторами, влияющими на обобщение, являются масштаб карты, пространственная целостность и цель. Обобщение состоит из 4 основных видов деятельности, которые тесно взаимосвязаны:

• Выбор
• Классификация
• Упрощение
• Символизация И Компенсация

Картографический выбор объектов базы данных NTDB для каждого масштаба должен быть согласован между картой и информационными продуктами. Однако некоторые объекты будут представлены на карте в текстовом виде без визуального пространственного представления (например, горные хребты). В то время как в базовой базе данных NTDB будет осуществляться минимальная фильтрация объектов, картографический выбор объектов NTDB для каждого масштаба будет определяться с помощью двух дополнительных полей "ВЕРХНИЙ МАСШТАБ" и "ИЗМЕРЕНИЕ". СмотритеРаздел 3 5.3 Картографический отбор, обобщение и наложениедля получения более подробной информации.

После того, как картографический выбор будет решен для каждого масштаба, необходимо решить вопросы картографической классификации, упрощения, символизации и взаимозачета. Эти вопросы необходимо решить для получения высококачественных печатных и цифровых картографических продуктов из NTDB. Важно, чтобы в первую очередь были рассмотрены вопросы картографического выбора, чтобы гарантировать, что картографическая классификация, упрощение, символизация и смещение не будут выполняться в отношении объекта, не включенного в этот масштаб.

Там, где для получения высококачественных картографических продуктов требуется картографическая классификация, упрощение, символизация и смещение, следует использовать технологию картографического представления, установленную в соответствующих полях symbol(масштаб) и symbol(scale)oride (например, Symbol100K и Symbol100KOride) для обеспечения альтернативных пространственных представлений.

По мере продвижения продукции от крупномасштабной (например, 1:100 000) к мелкомасштабной (например, 1:10 000 000) может использоваться технология картографического представления, если это определено в"Приложение А - Словарь типов объектов"правила баз геоданных для представления двух или более типов объектов или вариаций атрибутов с одинаковыми символами (например, при соотношении 1:250 000 солончаковая прибрежная равнина и болото представлены разными значениями символов, но при соотношении 1:2 500 000 они используют одно и то же значение символа).

Хотя официальных ограничений на количество функций или их типы не существует (если иное не указано вПриложение А - Словарь типов объектов) в отношении которых могут выполняться операции по смещению и упрощению картографического обобщения (например, удаление пустот и сглаживание линий), они должны быть ограничены только минимальной величиной смещения или упрощения для создания приемлемого картографического продукта. Любое перемещение объектов, которое затем приводит к превышению их минимально допустимой контурной точности для конкретного масштаба, должно быть скорее исключением, чем стандартной практикой.

Кроме того, были добавлены стандартные символы картографического представления для представления полигональных/ линейных объектов в виде точек. Технология представления также может использоваться для сглаживания или обобщения альтернативных пространственных представлений без изменения базовых данных, хранящихся с наилучшей доступной контурной точностью. Объекты могут быть расположены на поверхности земли таким образом, что они не могут быть разделены в масштабе карты. Для обеспечения картографической наглядности либо один объект удерживается в правильном положении, а остальные смещаются, либо, когда два или более объекта одного типа (например, линии электропередач) расположены близко друг к другу, они могут быть представлены как единый объект. В рамках технологии картографического представления в схеме установлены стандартные символы смещения, и их следует использовать предпочтительнее, чем переопределять вручную, поскольку это сведет к минимуму нагрузку на память базы данных. Примеры стандартного смещения, которое может произойти, включают смещение железнодорожных элементов от дорожных элементов и смещение вертикальных препятствий от точек застройки. По возможности, смещения должны быть ограничены в пределах ((4 * Масштаб отображения на карте)/5000) мм, за исключением крайних случаев, когда требуется смещение нескольких объектов относительно друг друга.

Следующая информация применима кВсе весы.

При перемещении одного или нескольких смежных объектов, чем выше находится объект в приведенном ниже списке, тем больше усилий следует приложить для сохранения его правильного положения по сравнению с объектами, расположенными ниже в списке. Природным объектам будет отдан приоритет над искусственными объектами. Объекты, отсутствующие в списке, могут быть перемещены, если в приведенном ниже списке не указано иное.Приложение A Словарь типов объектовили в пунктах выше. В таких случаях положение объектов в списке будет сохраняться по сравнению с положением объектов, отсутствующих в списке. Если два объекта необходимо сместить относительно друг друга, но ни один из них не указан в списке, будет сохранено положение объекта с большей ориентировочной ценностью.

• Гидрографические линии, такие как береговые линии, водотоки и озера
• Основные дороги
• Второстепенные дороги
• Второстепенные дороги
• Гусеницы транспортных средств
• Железные дороги
• Трубопроводы
• Каналы
• Здания
• Вертикальные препятствия

Например, если бы железная дорога и автодорога совпадали в создаваемом масштабе, железная дорога была бы перемещена. Если два или три объекта расположены близко друг к другу, один из них может быть смещен на расстояние до 225 метров в масштабе 1:250 000 и до 90 метров в масштабе 1:100 000. В худшем случае, когда все эти объекты расположены близко друг к другу, один из них может быть смещен на расстояние до 675 метров в масштабе 1:250 000 и 270 метров в масштабе 1:100 000.

Такое перемещение должно обеспечивать правильное выравнивание и пространственное соотношение одного объекта с другим. Точечные объекты, такие как здания, расположенные в непосредственной близости от линейных объектов, следует перемещать таким образом, чтобы они сохраняли, насколько это возможно, свое положение относительно других объектов. Если перемещение зданий приведет к возникновению ненужного беспорядка, они могут не отображаться на карте. После перемещения эти обозначенные объекты не будут соответствовать допускам точности и, следовательно, не могут быть включены в тесты точности.

Проблемы картографического перекрытия будут решаться с помощью сочетания маскировки и разрешения правил взаимосвязи.

[вернуться к началу]

2.3 Использование картографических обозначений

Используемые символы и цвета указаны вРаздел 3 - Условные обозначения ребер многоугольника, Приложение А - Словарь типов объектовиПриложение S - Словарь условных обозначений для составления топографических карт.

2.3.1 Расположение символов

Обычно центр символа соответствует положению центра объекта на местности, и, если не указано иное, ориентация символа будет соответствовать ориентации объекта на местности.

Когда для большей наглядности необходимо переместить символ, величина смещения будет сведена к минимуму. В ситуациях, когда невозможно правильно расположить все символы для группы объектов, будет показан только символ наиболее важного объекта.

Условные обозначения линейных объектов не будут выходить за пределы контура карты. Условные обозначения объектов, пересекающих контур, будут обрезаны под прямым углом к объекту в пределах контура. Обработка условных обозначений линейных объектов, пересекающих контур плитки, показана ниже.

[вернуться к началу]

2.4 Картографическая проекция и сетка

Карты NTMS, опубликованные в масштабах1:100 000и1:250 000необходимо использовать картографическую сетку Австралии 1994 года (MGA94), которая представляет собой универсальную поперечную проекцию Меркатора. Каждая карта должна быть спроецирована на зону картографической сетки, соответствующую ее пространственному местоположению (см. Разграничение зон картографической сетки согласноПриложение G - 1:250 000 & 1:100 000 Картографические индексы NTMS).

Общие справочные карты, опубликованные в масштабах 1:2 500 000, 1:5 000 000 и 1:10 000 000, должны содержать коническую проекцию Ламберта с двумя стандартными параллелями 18 градусов южной широты и 36 градусов южной широты, а также 134 градуса долготы по центральному меридиану. В зависимости от продукта может потребоваться указание ложного происхождения.

Сфероидом для всех NTMS и общих справочных печатных/цифровых картографических продуктов, а также продуктов с данными, полученными из NTDB, является геоцентрическая база данных Австралии 1994 года (GDA94). Краткое описание GDA94 plus с примерами пользовательской системы координат доступно вПриложение Ма дополнительная информация о GDA94 доступна во Всемирной паутине по адресу:http://www.ga.gov.au/earth-monitoring/geodesy/geodetic-datums/GDA.html

2.5 Границы карты

Как правило, каждый стандарт1:100 000карта будет охватывать половину градуса широты и половину градуса долготы. Для нестандартных карт были сделаны расширения, чтобы включить в одну карту крупные города, а также уменьшить количество морских пространств, отображаемых на карте.

At 1:250 000масштаб каждой стандартной карты будет составлять один градус широты и полтора градуса долготы. Кроме того, на картах будет "размытый край" примерно в трех минутах к северу и примерно в 5 минутах к востоку. Для нестандартных карт были добавлены расширения, позволяющие объединить крупные города в одну карту, а также уменьшить площадь моря, отображаемого на карте.

Подробный список нестандартных областей на картах формата 1:100 000 и 1:250 000, размеры листов и форматы бумаги приведены вПриложение H.

Общая справочная карта Австралии в масштабе 1:2 500 000 будет разделена на 4 листа. Общие справочные карты в масштабе 1:5 000 000 и 1:10 000 000 отображают всю территорию Австралии.

2.6 Номера и названия листов карты

Картографические индексы как для1:100 000и1:250 000NTMS подробно описаны вПриложение G.

2.7 Исходные данные для управления картой

Горизонтальные контрольные координаты основаны на геоцентрической системе координат Австралии 1994 года (GDA94). Краткое описание GDA94 и примеры пользовательской системы координат доступны вПриложение Ма дополнительная информация о GDA94 доступна во Всемирной паутине по адресу:http://www.ga.gov.au/earth-monitoring/geodesy/geodetic-datums/GDA.html

Контрольные значения по вертикали основаны на данных о высоте в Австралии за 1971 год, которые основаны на среднем уровне моря за 1966-1968 годы.

2.8 Интервал между контурами

Как правило, стандартный интервал между контурами для карт масштаба 1:100 000 составляет 20 метров. Иногда из-за особенностей местности на карте может потребоваться удаление контуров (но не самих данных); на карте будут указаны отклонения от стандартного интервала.

На картах масштаба 1:250 000, как правило, интервал между контурами составляет 50 метров. В тех случаях, когда из-за особенностей местности в определенных районах необходимо исключить контуры (но не данные), на карте будут указаны отклонения от стандартного интервала.

Интервалы между контурами для общих справочных карт выбраны таким образом, чтобы наилучшим образом отразить изменение высот по всей территории Австралии. Более подробную информацию смотрите в разделеПриложение А - Словарь типов объектов - Набор данных о рельефных объектах

[вернуться к началу]

2.9 Маскировка

Топографические карты Geoscience Australia создаются с помощью составного файла CMYK, из которого извлекаются разделители. Цветовые разделители не создаются непосредственно из данных, и, поскольку большинство символов не имеют прозрачных компонентов, порядок печати определяет большинство проблем с маскировкой. Заказы на печать и связанные с ними примечания к печати подробно описаны в"Приложение W - Заказы на печать карт".

Эта глава в сочетании с"Приложение W - Заказы на печать карт"содержит правила, обеспечивающие единообразное нанесение маскирующих элементов на репродукционный материал. Эти правила вступают в силу в тех случаях, когда наложение символов разного цвета нежелательно и неизбежны расхождения между элементами; см.Раздел 2 Глава 2.2.3 Влияние обобщенияиРаздел 2, глава 5. Выбор и размещение типов Эти правила, как правило, не влияют на функции производственных баз данных, но будут применяться в процессах, при которых создаются воспроизводимые материалы.

Конкретные инструкции были включены в"Приложение А - Словарь типов объектов"так же как"Приложение W - Заказы на печать карт"и они будут иметь приоритет над этими общими рекомендациями. При чтении следует соблюдать осторожностьПриложение Ачтобы различать между:

• Правила отображения, которые требуют маскировки (разбиения объектов) на репромате, но не влияют на объекты в производственных базах данных;
• Правила отображения или общие правила, которые требуют, чтобы при определенных обстоятельствах объект был обозначен символом 0; и
• Правила обработки данных или общие правила, управляющие наличием компонента в рабочих базах данных.

Общими правилами маскировки для всех картографических продуктов, производных от NTDB, являются:

• Если это не предусмотрено другим общим правилом или конкретным правилом вПриложение A Словарь типов объектов or "Приложение W - Заказы на печать карт", символы, расположенные выше по порядку печати, будут перекрывать (маскировать) символы, расположенные ниже по порядку. Единственным исключением будут символы на прозрачных пленках, цвет которых будет напрямую зависеть от символа, расположенного непосредственно под ними.
• Если не указано иное, объекты будут замаскированы без каких-либо пробелов вокруг сохраняемого объекта.
• Все остальные функции будут замаскированы под символы национального маркера маршрута и государственного маркера маршрута, а также под символы с кодом населенного пункта 10.

Конкретными правилами маскировки для NTMS являются:

• Сплошные черные точки, линейные и площадные символы, а также сплошные черные узоры на экранах будут замаскированы для черного шрифта с зазором 0,2 мм вокруг шрифта. Экранированные черные элементы не будут замаскированы для шрифта.

Конкретными правилами маскировки на общих справочных картах являются:

• Черные линейные элементы будут замаскированы черным шрифтом.
• Все линейные объекты, за исключением государственных границ и контуров, будут замаскированы коричневым шрифтом.
• Черные, синие и красные линейные элементы будут замаскированы синим шрифтом.
• Линейные элементы будут замаскированы для аннотации с зазором от 0,25 мм до 0,5 мм вокруг шрифта.

[вернуться к началу]

3. Информация, которая должна быть включена

3.1 Информация, содержащаяся на Карте

Те функции, которые указаны вПриложение A Словарь типов объектов(в зависимости от того, применимо ли это к конкретному продукту, полученному из базы данных NTDB), будет включен в карту. Словарь типов объектов в сочетании сПриложение W - Заказы на печать картустанавливает критерии для включения объектов. В сложных районах при добавлении новых объектов следует соблюдать осторожность, чтобы избежать путаницы и двусмысленности на карте.

3.1.1 Сетка

Для карт масштаба 1:250 000 будут показаны линии сетки с интервалом в десять тысяч метров картографической сетки Австралии (MGA94), как указано на соответствующем листе формата серии NATMAP формата 1:250 000,Приложение В.

Для карт масштаба 1:100 000 линии сетки MGA94 с интервалом в тысячу метров будут показаны так, как указано в таблице формата серии NATMAP 1:100 000,Приложение В.

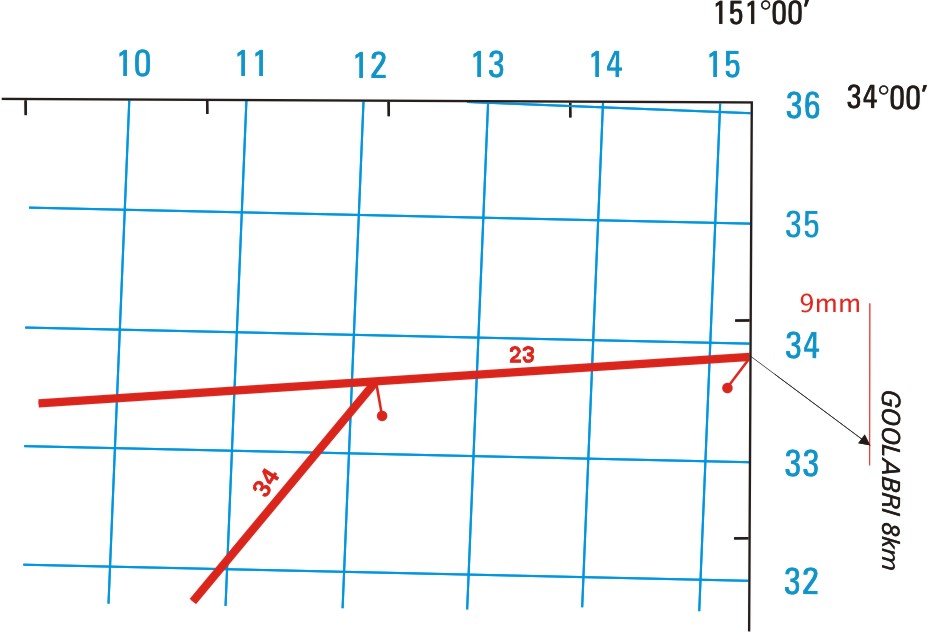

Там, где восточная кромка отвода пересекает границу зоны сетки или лист расширяется на восток через границу зоны, все данные будут нанесены на график в основной зоне. Однако в удаленной или расширенной области вместо основной сетки будет нанесена соответствующая сетка для соседней зоны с надлежащей географической привязкой. Например, Бега или Даббо в масштабе 1:250 000 были бы нанесены на карту зоны 55 с сеткой зоны 56 в правильной ориентации, нанесенной для области к востоку от 150 градусов восточной долготы.

Если карта перекрывает две или более зоны, зоны будут помечены на границе. Метка будет выполнена черным шрифтом UMC 7, все прописными буквами. Метка будет смещена на 2,5 мм от линии сетки, где происходит изменение зоны.

Пример (только 1:250 000)

Примечание "Обозначение зоны сетки UTM" не будет включено в карты масштаба 1:100 000.

Общие справочные карты будут содержать только сетчатое представление без привязки к картографической сетке.

3.1.2 Сетка

Для карт масштаба 1:100 000 будут показаны линии сетки с интервалом в одну минуту, как указано на листе формата серии NATMAP формата 1:100 000,Приложение В.

Для карт масштаба 1:250 000 будут показаны линии сетки с интервалом в одну минуту, как указано на соответствующем листе формата серии NATMAP формата 1:250 000,Приложение В.

Для карт масштаба 1:2 500 000 будут показаны линии сетки с интервалом в 2 градуса. Для карт масштаба 1:5 000 000 и 1:10 000 000 будут показаны линии сетки с интервалом в 5 градусов.

3.2 Информация об окружающем пространстве на карте

Отображаемая информация об окружающем пространстве карты будет соответствовать формату таблиц наПриложение В.

[вернуться к началу]

4. Названия объектов

Включение названий на карту не подразумевает одобрения соответствующим Советом по географическим названиям. Однако следует использовать авторитетный источник. Названия, появляющиеся на карте последнего предыдущего издания в том же масштабе, будут показаны, если только названный объект больше не существует. Дополнительные названия могут быть взяты из предоставленных исходных материалов, крупномасштабных топографических карт или от контролирующего органа.

4.1 Тип

Типы шрифтов и размеры, которые будут использоваться внутри аккуратной линии, указаны в разделе 2:

• Глава 9 (Технические характеристики типа шкалы масштаба 1:100 000);
• Глава 10 (Технические характеристики типа шкалы масштаба 1:250 000);
• Глава 11 (Технические характеристики типа шкалы масштаба 1:1 000 000);
• Глава 12 (Технические характеристики типа шкалы масштаба 1:2 500 000);
• Глава 13 (Технические характеристики типа шкалы масштаба 1:5 000 000); и
• Глава 14 (Технические характеристики типа шкалы масштаба 1:10 000 000).

Спецификации для стилей шрифта, размеров и размещения информации о сетке и полях на полях содержатся в соответствующих форматных таблицах вПриложение В(как в масштабе 1:250 000, так и в масштабе 1:100 000).

[вернуться к началу]

5.Выбор типа и размещение

Названия и пояснительные примечания являются неотъемлемыми компонентами карты, которые помогают идентифицировать и квалифицировать объекты, изображенные на карте. Они также предоставляют информацию, которую невозможно отобразить с помощью картографических символов.

Итоговая карта не должна быть загроможденной или двусмысленной по содержанию. Названия и описательные примечания должны быть выполнены по размеру и стилю, соответствующим значимости и/или относительной важности изображенных объектов.

5.1 Общие положения

Правильный выбор и размещение шрифта имеет чрезвычайно важное значение и не только принесет пользу пользователю карты, но и улучшит конечный вид карты. Неправильное или небрежное обозначение объектов может затруднить чтение карты и снизить ее картографическое качество.

Только стандартные сокращения, перечисленные вРаздел 2, глава 6, Разрешенные сокращения, появится на карте.

Выбор типа и размещение определяются характером, размером и относительной важностью идентифицируемого объекта.

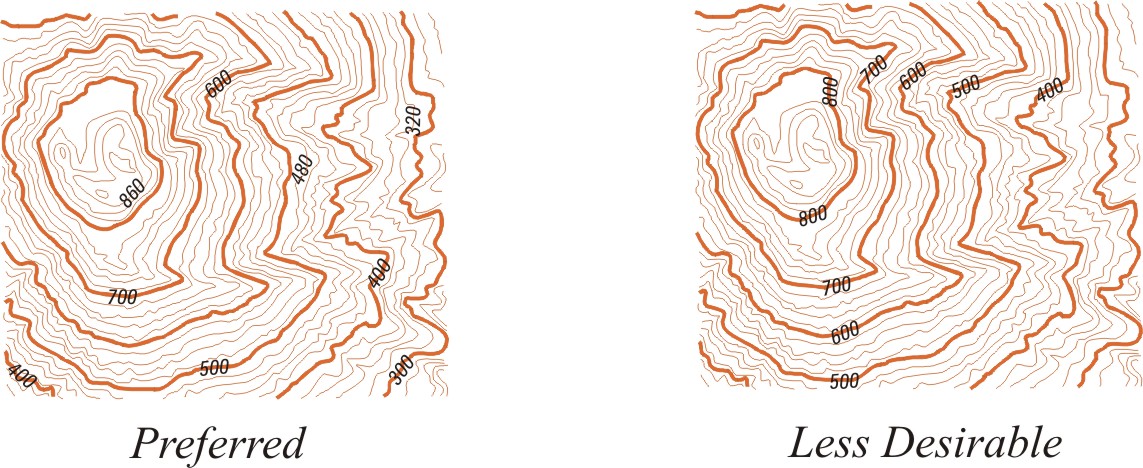

Приведенные примеры иллюстрируют предпочтительные и менее желательные подходы к нанесению меток на карту и в интересах ясности отражают оптимальные условия. Однако следует понимать, что то, что считается неправильным или менее желательным, может быть единственной альтернативой в нестандартных условиях.

Предпочтительное расположение типа, как указано в настоящих технических требованиях, установлено для обеспечения стандартного подхода к окончательной маркировке.

5.2 Выбор названий и описательных примечаний

Выбор названий и описательных примечаний будет основан на исходных материалах, предоставленных Geoscience Australia, и соответствовать им.

Названия, использованные на последней карте предыдущего издания, следует сохранить, если только нет убедительных доказательств того, что они неверны или что названный объект больше не существует.

При рассмотрении вопроса о выборе названий для включения в карту следует приложить все усилия для обеспечения их совместимости с конкретной областью карты, масштабом и использованием.

Необходимо учитывать следующие факторы:

1. Актуальность и достоверность данных,
2. Обилие названий и деталей,
3. Разборчивость конечного продукта,
4. Расположение названия относительно изображенного объекта,
5. Относительная известность и/или важность топографических объектов в пределах района,
6. Количество описательных заметок, необходимых для четкого изображения, и,
7. Согласованность с соседними картами и соответствующей атрибуцией данных базы данных NTDB.

К распространенным недостаткам при выборе названий и описательных примечаний относятся:

1. Чрезмерное внимание уделяется второстепенным особенностям,
2. Отсутствие согласованности между схожими функциями,
3. Беспорядок,
4. Неоднозначное размещение типов, и,
5. Несоответствие между соседними картами.

[вернуться к началу]

5.3 Принципы размещения шрифтов

В этой главе излагаются основные правила размещения шрифтов. Из этих правил возможны исключения. Часто к конкретной ситуации может применяться более одного правила, и эти правила могут противоречить друг другу. В таких ситуациях определяющие факторы при определении того, какое правило (правила) имеет приоритет, определяются с точки зрения наглядности и порядка важности. Правила приведены в порядке их важности.

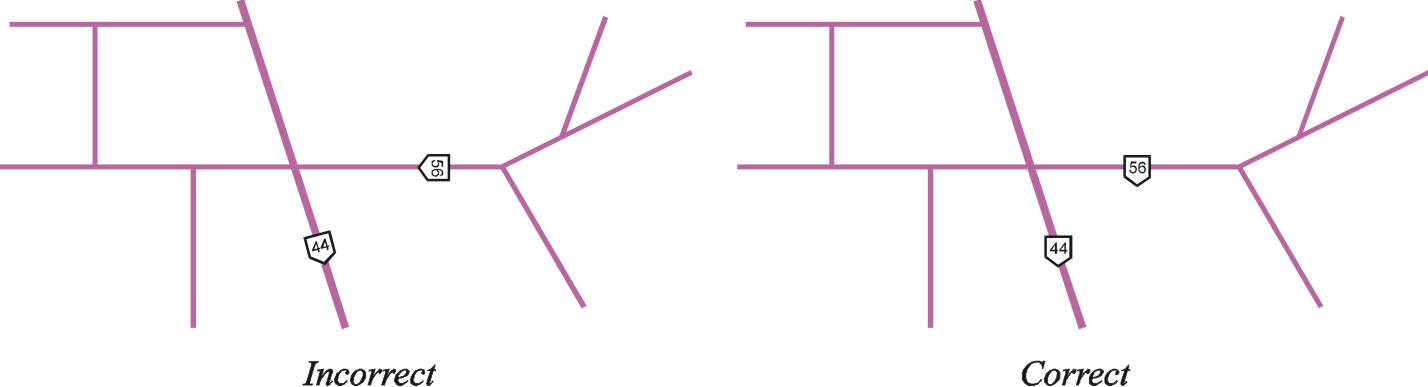

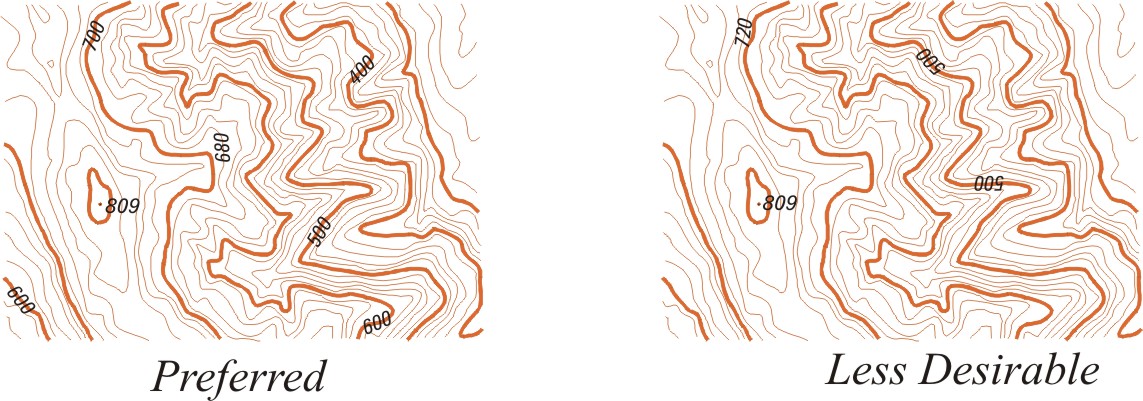

1. Внутренний шрифт расположен таким образом, чтобы обеспечить немедленную и безошибочную идентификацию обозначаемых объектов. По возможности, маркировка размещается в местах с редкой символикой, чтобы избежать затенения важных рельефных образований и других деталей.

Примеры:

Неправильный


Правильный

2. Для большинства объектов маркировка должна располагаться по прямой линии. Если объект представляет собой простую кривую, соответствующий тип должен быть разбит на отдельные словесные компоненты, и каждый компонент должен располагаться параллельно той части объекта, к которой он примыкает.

Примеры:

При обозначении сложных кривых (например, рек, горных хребтов) отдельные компоненты должны располагаться так, чтобы они были параллельны общей форме объекта. В обоих случаях компоненты должны как бы перетекать друг в друга и не иметь разрозненного вида.

Примеры:

3. Максимальный интервал между следующими друг за другом словами в названии объекта будет примерно в полтора раза (1½) превышать длину названия объекта без пробелов. Во многих случаях целесообразно превышать норму в 1½ раза, при условии соблюдения последовательности слов. Там, где это практически возможно, интервал между словами должен быть одинаковым для всех слов в названии.

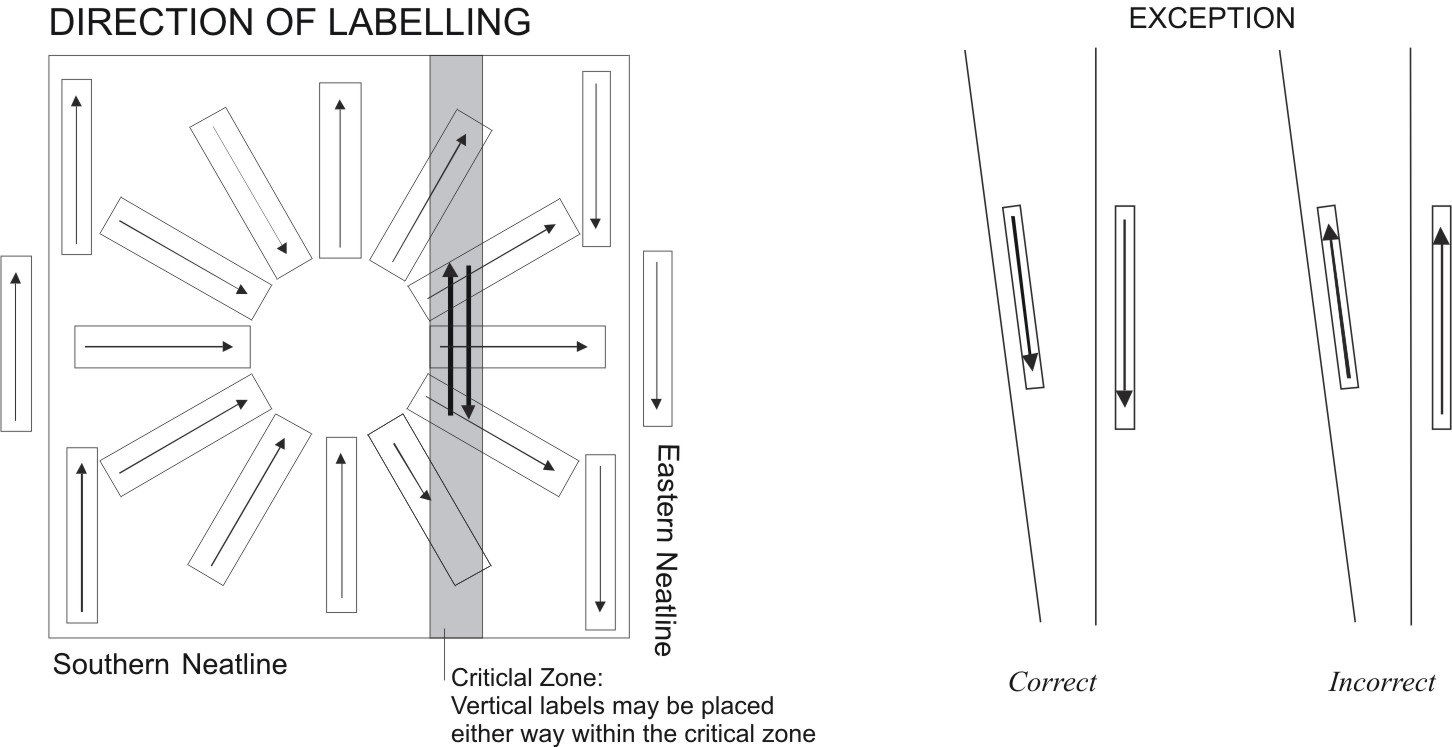

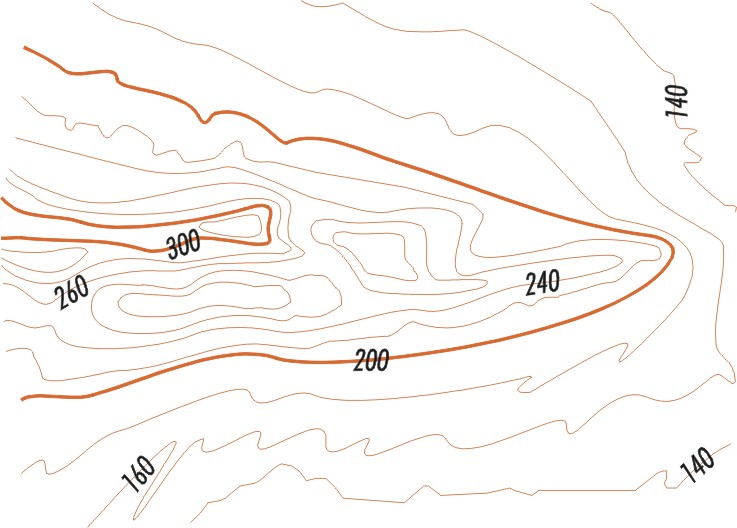

4. Шрифт, расположенный параллельно восточной линии сетки, выравнивается таким образом, чтобы он лучше читался, если смотреть на него с южной стороны. Единственное исключение из этого правила возникает, когда соседние объекты расположены почти параллельно и только один из них отклоняется от перпендикуляра. В таких случаях направление маркировки не меняется на противоположное для перпендикулярного элемента.

Примеры:

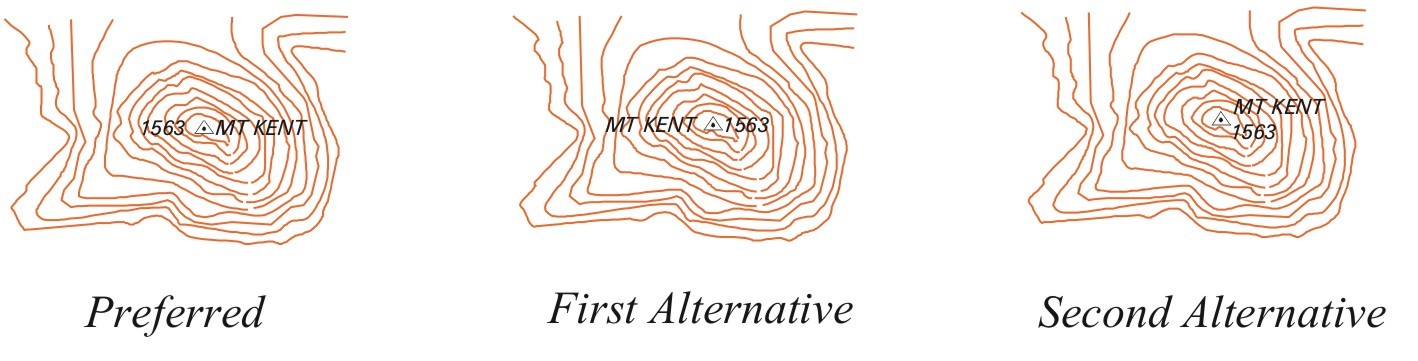

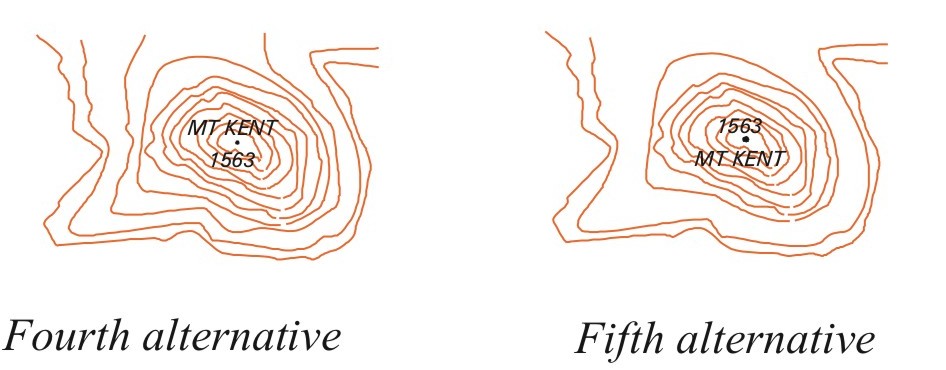

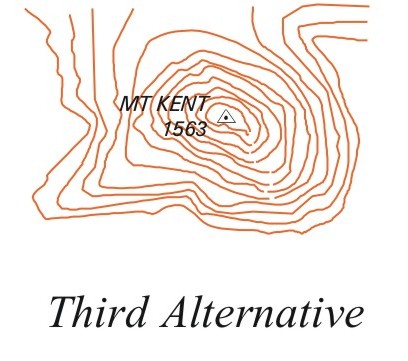

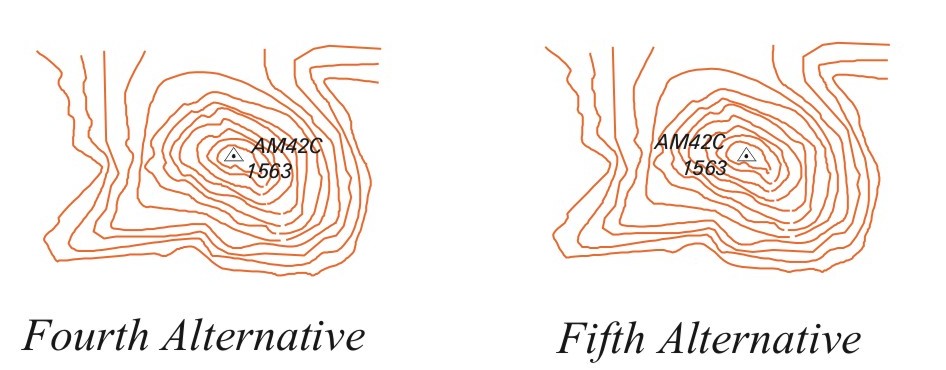

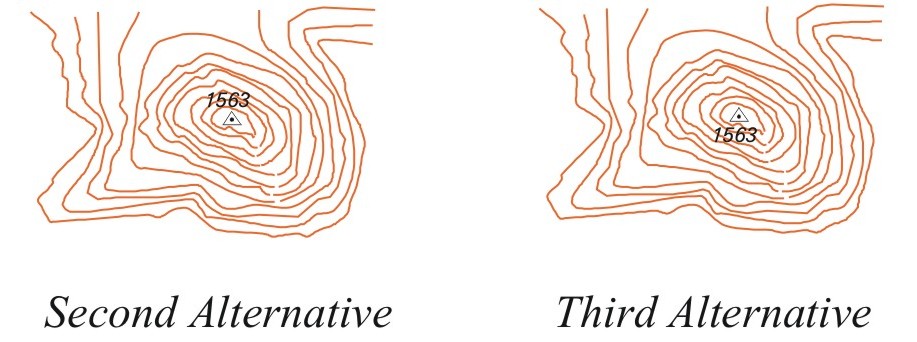

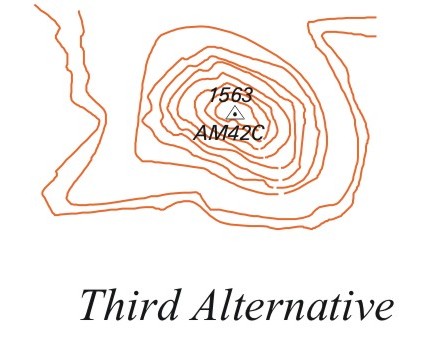

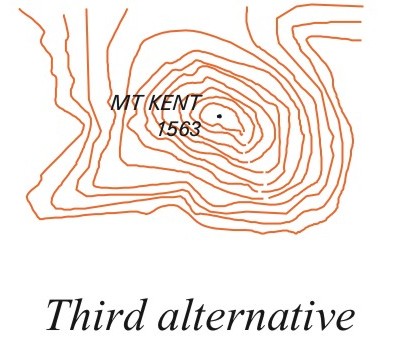

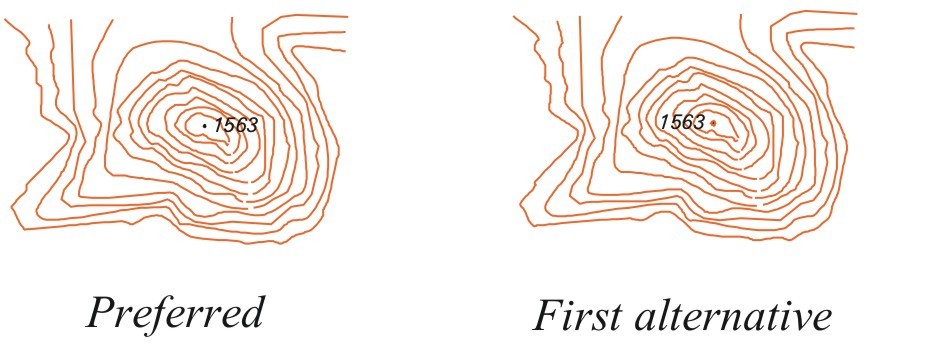

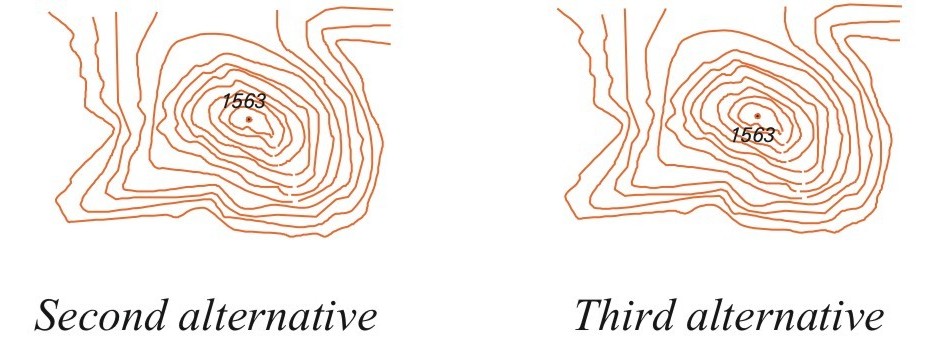

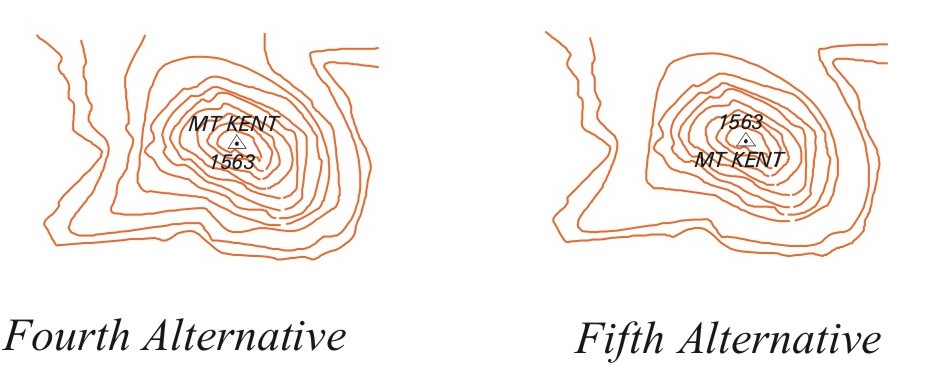

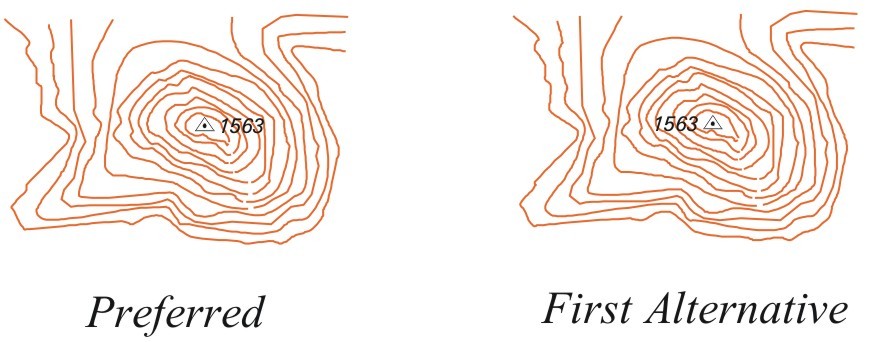

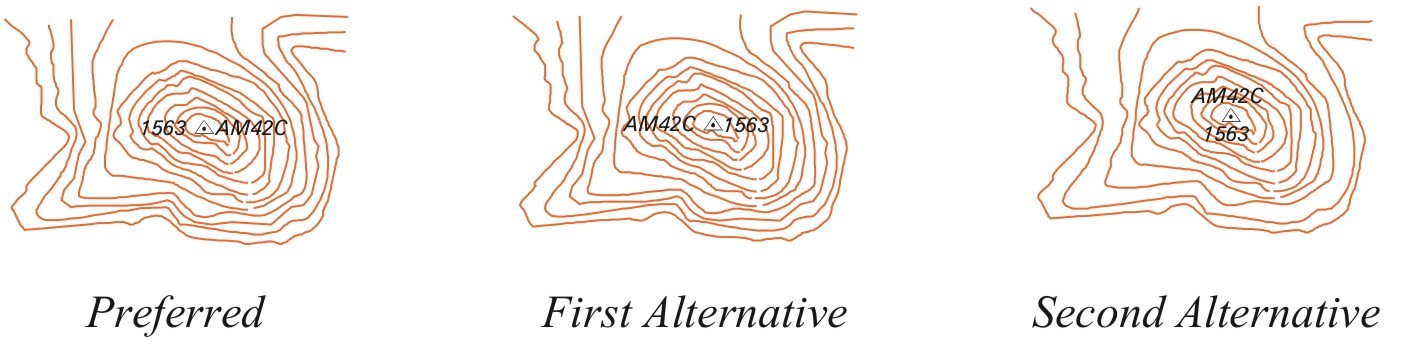

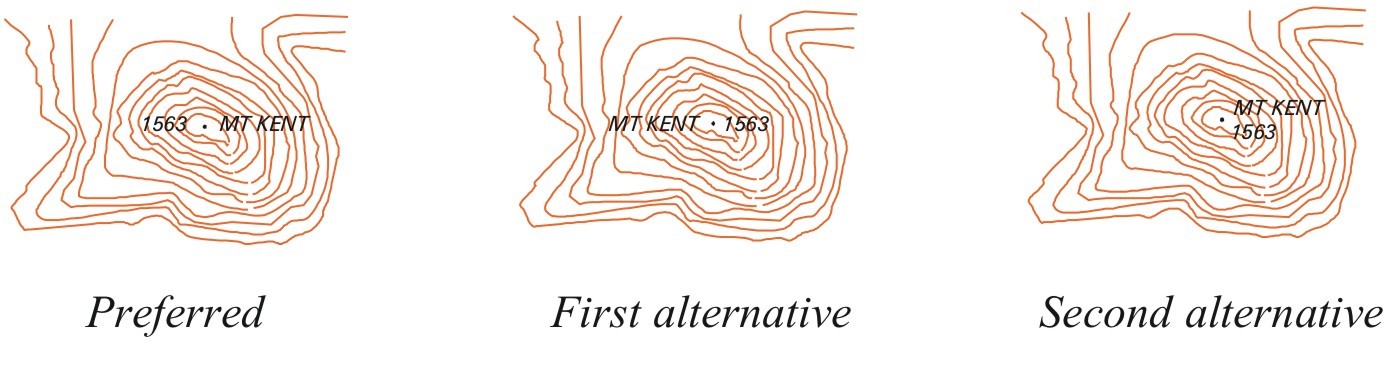

5. При нанесении отдельных символов или небольших сосредоточенных групп символов, составляющих единый объект, шрифт должен располагаться рядом с символом или символами и выравниваться параллельно северным линиям сетки. Некоторые границы карты могут охватывать две или более зон. Горизонтальный шрифт всегда будет выровнен по северным линиям сетки зоны, в которой расположен шрифт. Предпочтительное и допустимое альтернативное расположение шрифта показано на следующей диаграмме. Цифры указывают порядок приоритетности расположения шрифта.

Пример:

6. Из-за высокой детализации могут возникать ситуации, когда тип должен располагаться на некотором расстоянии от объекта, который необходимо идентифицировать. В таких случаях требуется указатель объекта, ведущий от типа к объекту. Однако эта практика сведена к минимуму.

Пример:

7. Неотъемлемой частью любой карты является сетка. Поэтому желательно, чтобы шрифт располагался таким образом, чтобы избежать наложения линий сетки (особенно северных линий сетки) или цифр. В масштабе 1:100 000 термин "линии сетки" для этой точки относится к линии сетки протяженностью 10 000 метров. Очевидно, что в некоторых случаях это будет невозможно (например, названия океанов, области с высокой степенью детализации и т.д.). В этих случаях предпочтительно, чтобы type не перекрывал пересечения сетки, так как это важные точки измерения при расчете привязки к сетке. При маркировке точечных объектов предпочтительно, чтобы и символ, и соответствующий шрифт находились в пределах одного квадрата сетки. Если это невозможно из-за длины шрифта, шрифт должен быть расположен таким образом, чтобы линия сетки не ухудшала его разборчивость. В крайних случаях сетка может быть разбита в соответствии с типом шрифта.

Примеры:

8. По возможности, следует избегать наложения шрифта и деталей, которые печатаются одним и тем же цветом. В необычных случаях, особенно когда используются шрифты меньшего размера, необходимо блокировать элементы, так как в противном случае разборчивость шрифта была бы нарушена.

Наложение шрифта (буква соприкасается с буквой) независимо от цвета печати недопустимо ни при каких обстоятельствах.

9. Шрифт должен быть расположен таким образом, чтобы избежать наложения элементов, которые должны быть напечатаны черным цветом, особенно если такие элементы расположены параллельно шрифту. Когда возникает необходимость разместить маркировку на линейных элементах, расположенных под прямым или почти прямым углом друг к другу, шрифт размещается таким образом, чтобы буквы на этикетке перекрывали перпендикулярные элементы.

Примеры:

10. Названия, полностью состоящие из заглавных букв, располагаются по центру обозначаемой области, за исключением населенных пунктов. Если область обширна, желательно использовать интервал между буквами.

Интервал между словами (начальный) должен быть одинаковым.

ПРИМЕР: Тип обычно центрируется, если это возможно, при размещении внутри пространственного объекта.

Если название не вписывается в область, то применяются следующие правила:

ПРИМЕР: Шрифт выравнивается по левому краю при размещении справа от пространственного объекта.

ПРИМЕР: Шрифт выравнивается по правому краю при размещении слева от пространственного объекта.

Если область текста большая, желательно использовать интервал между буквами. При наборе интервала расстояние между буквами не должно превышать четырех (4) кратного размера точки между буквами. Если в имени используется интервал между буквами и оно состоит из двух или более слов, то расстояние между словами должно быть в три (3) раза больше расстояния между буквами. Шрифт с интервалом между буквами или словами должен быть расположен таким образом, чтобы имя отчетливо выделялось как полное имя. В перегруженных районах рекомендуется соблюдать осторожность при использовании максимальной интервалы, так как последовательность имен может быть нарушена.

пример:

РЕЗЕРВ (12 баллов)

Максимальный интервал между буквами - 36 знаков (в 3 раза больше размера шрифта для 2 слов)



36 баллов

Недопустимо, чтобы названия пробелов были написаны как заглавными, так и строчными буквами.

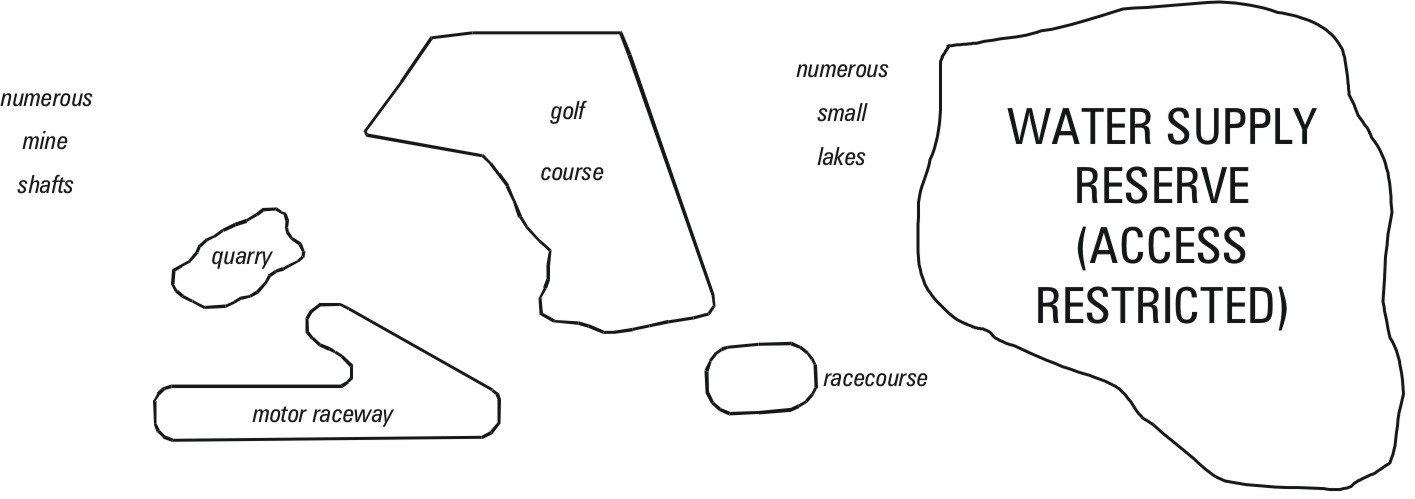

Описательные надписи должны располагаться по центру в пределах области объектов или рядом с ней. Надписи должны быть выровнены параллельно северной линии сетки; однако в необычных случаях они могут быть расположены так, чтобы повторять общую форму объекта.

11. Альтернативные названия предпочтительно располагать под основным названием в случае точечных или площадных объектов и после основного названия в случае линейных объектов. Альтернативные названия указаны в круглых скобках и в том же стиле, что и основное название, но на одну точку меньше. Исключение из этого правила возникает, когда основное имя набирается наименьшим доступным шрифтом или наименьшим разборчивым размером.

В тех случаях, когда основное название содержит общий термин (например, "Река", "ХРЕБЕТ"), альтернативное название помещается между основным и общим термином. Альтернативные варианты из одного слова помещаются рядом с основным названием.

Примеры:

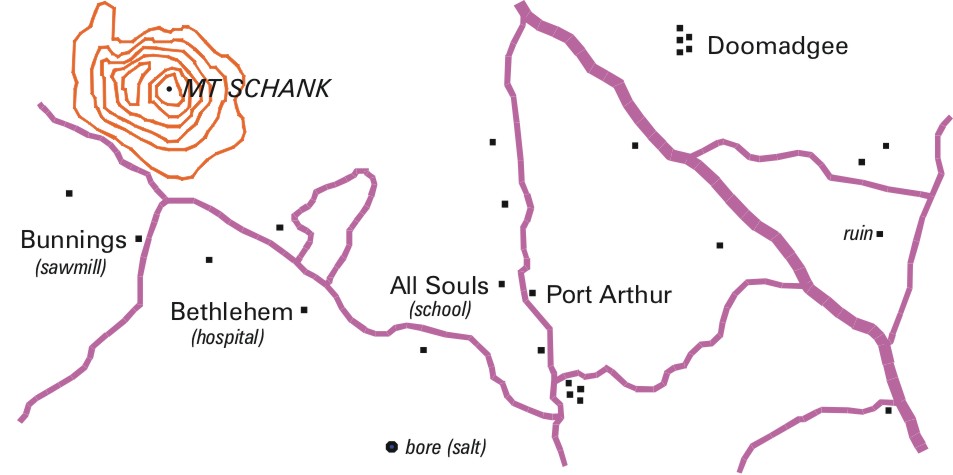

12. Для уточнения основного названия могут быть добавлены описательные термины (например, "руины", "окруженный стеной", "заброшенный"). Для точечных и линейных объектов описательные термины заключены в круглые скобки. Шрифт, заключенный в круглые скобки, предпочтительно размещать по центру непосредственно под основным названием, которое он разъясняет, или непосредственно после него.

Описательный термин, включенный в список без основного названия или этикетки, не будет заключен в круглые скобки.

Все описательные надписи на точечных и линейных объектах, заключенные в круглые скобки или без них, будут показаны полностью строчными буквами и выделены курсивом.

ВидетьРаздел 2 Глава 5.7 Описательные примечания по особенностям местностидля обработки описательных заметок об объектах местности.

Пример:

13. Знаки препинания не используются, за исключением дефисов и апострофов, которые являются неотъемлемой частью официальных обозначений. Точки не должны использоваться с аббревиатурами.

14. При масштабе 1:250 000 названия объектов должны располагаться таким образом, чтобы они полностью совпадали с областями перекрытия на соседних картах или полностью выходили за их пределы. При масштабе 1:100 000 не должно быть никаких примечаний в расширении (выступе карты).

15. В именах учитывается регистр: строчные и прописные буквы будут использоваться, если они являются неотъемлемой частью имени собственного. Например: McLarty Hills или Макларти ХИЛЛС; St George или Сент-Джордж. Во всех случаях строчные буквы будут выровнены по нижнему краю других букв.

[вернуться к началу]

5.4 Населенные пункты

Населенные пункты отображаются на карте отдельными зданиями, группами зданий, населенными пунктами или символами населенных пунктов. Шрифт, размер и стиль названий населенных пунктов выбираются в соответствии с заранее определенной классификацией по населению.( Смотрите раздел 2Глава 9 (Технические характеристики типа шкалы масштаба 1:100 000),Глава 10 (Технические характеристики типа шкалы масштаба 1:250 000),Глава 11 (Технические характеристики типа шкалы масштаба 1:1 000 000),Глава 12 (Технические характеристики типа шкалы масштаба 1:2 500 000),Глава 13 (Технические характеристики типа шкалы масштаба 1:5 000 000) or Глава 14 (Технические характеристики типа шкалы масштаба 1:10 000 000)по мере необходимости.)

При идентификации населенного пункта предпочтительно, чтобы название было полностью помещено в пределах этого района, при условии, что это не ухудшает разборчивость типа или преемственность культурных особенностей. Если невозможно соблюсти предпочтительное расположение, название помещается рядом с объектом и выравнивается в соответствии сРаздел 2 Глава 5.3правило 5.

При присвоении названий населенным пунктам следует избегать терминов "миссия" и "родина" - для получения правильного названия обратитесь к Geoscience Australia. Названия общин коренных народов также необходимо сверять с географическими источниками, поскольку многие из них изменились за последние годы. Слово "Сообщество" может использоваться, если это официальное название, например, сообщество Буррингах.

Названия населенных пунктов, представленных сосредоточенными группами или скоплениями символов зданий, расположены в непосредственной близости от объекта. Предпочтительно, чтобы Type размещался на перекрестке наиболее загруженных маршрутов, проходящих через населенный пункт, или вблизи него.

Пример:

Населенный пункт, состоящий из нескольких отдельных усадеб, требует особого подхода, заключающегося в том, что его название размещается приблизительно над центром территории, на которую он распространяется. Предпочтительно, чтобы шрифт располагался параллельно северной линии сетки

Пример:

Такие случаи могут иметь место, особенно в равнинных районах, где населенные пункты состоят из частично разбросанных зданий, расположенных вдоль основных транспортных магистралей. При обозначении населенных пунктов такого типа название размещается рядом с пересечением основных магистралей, разделяющих населенный пункт пополам.

Пример:

В некоторых сельских районах населенные пункты состоят из сильно разбросанных зданий. Эти районы часто обозначаются ссылками на характерные местные особенности. В таких случаях название располагается в непосредственной близости от объекта, на который ссылаются, и распространяется на общую область, которую оно обозначает.

Пример:

Собственные названия хорошо известных районов в пределах города или отдаленных пригородных зон отображаются шрифтом населенного пункта. Шрифт отображается прописными и строчными буквами и располагается по центру соответствующего района. Размер шрифта изменяется в зависимости от размера исследуемой области.

Названия мест, расположенных вдоль береговой линии, полностью помещаются в зоне открытой воды. Если застроенные районы расположены рядом с береговой линией (но в глубине от нее), название полностью помещается на суше.

Примеры:

[вернуться к началу]

5.5 Точечные характеристики

Может быть нанесен отдельный символ или небольшие концентрированные группы символов. Надписи для объектов обычно носят описательный характер. При маркировке точечных объектов тип позиционируется в соответствии сРаздел 2 Глава 5.3правило 5. При наличии большого количества экземпляров функции может быть включено общее описание, чтобы уменьшить путаницу, например, "пулы". При этом будут приняты меры для предотвращения двусмысленности.

Примеры:

5.6 Линейные характеристики

К линейным объектам относятся такие объекты, как автомобильные и железные дороги, линии электропередачи, трубопроводы, двух- и однопутные водотоки и аналогичные объекты. При обозначении линейных объектов предпочтительно, чтобы шрифт располагался параллельно верхней части символа и над ней, если смотреть с южной стороны.

В названиях линейных объектов никогда не указываются интервалы между буквами и их расширение. Если название, расположенное в средней точке линейного объекта, недостаточно идентифицирует его, название повторяется через соответствующие интервалы для дальнейшего уточнения символа.

Там, где это возможно, маркировка размещается вдоль прямых сегментов линейных объектов, а не на изогнутых участках. Если нет альтернативы, кроме как маркировать изогнутые участки, шрифт должен располагаться в соответствии сРаздел 2 Глава 5.3правило 2.

При обозначении границ названия размещаются на той стороне границы, которая соответствует определяемой области. Предпочтительно, чтобы названия располагались рядом друг с другом и параллельно разделяющему их пограничному символу.

Примеры:

При размещении шрифта, относящегося к дренажным сооружениям, следует избегать обозначения в форме буквы "U" или перевернутой буквы "U". При обозначении двухлинейных водотоков желательно, чтобы названия располагались в пределах береговых линий, при условии, что ширина объекта достаточна для размещения полного названия. Шрифт никогда не размещается частично в двухстрочных потоках или вне их.

Пример:

При обозначении водотоков, состоящих преимущественно из двух строк, название указывается полностью заглавными буквами. Названия водотоков, расположенных в одну строку, указываются заглавными и строчными буквами.

Примеры:

Если элемент слишком мал, чтобы полностью отобразить идентифицирующий тип, то разрешенная аббревиатура, приведенная вРаздел 2, глава 6, Разрешенные сокращения,должен быть использован.

[вернуться к началу]

5.7 Описательные примечания по особенностям местности

В эту категорию включаются объекты, которые обозначены только описательной маркировкой или в которых описательная маркировка содержит больше информации об объекте. Тип должен располагаться в центре области объектов или рядом с ней. Надписи выровнены параллельно сетке; однако в необычных случаях они могут быть расположены таким образом, чтобы соответствовать общей форме объекта. ВидетьПриложение A Словарь типов объектов– Зоны отдыха (класс пространственных объектов), Искаженная поверхность, территория шахты и обнажения. Описательные примечания также могут быть использованы для областей, которые не хранятся в базе данных как объекты.

Для неназванных и иным образом немаркированных пространственных объектов описательные примечания будут такими, как указано вРаздел 2, глава 9 (Технические характеристики типа шкалы масштаба 1:100 000)иРаздел 2, глава 10 (Технические характеристики типа шкалы масштаба 1:250 000). Для больших территорий пояснительная записка может быть повторена. Для названных или иным образом помеченных территорий, таких как заповедники, пояснительная записка будет выполнена в том же стиле и того же размера, что и название.

Пример:

5.8 Национальные парки и аналогичные объекты

При обозначении национальных парков и аналогичных объектов желательно, чтобы шрифт располагался по центру объекта, если позволяет пространство. При большой площади желательно использовать интервал между буквами.

Описательные надписи, такие как (ДОСТУП ОГРАНИЧЕН), будут отображаться в том же размере, что и надпись с названием административной области (см. пример 2).

Нередко небольшие выделенные земельные участки являются неотъемлемой частью более крупных выделенных земельных участков. Маркировка небольших выделенных земельных участков должна быть выполнена шрифтом, соответствующим размеру участка.

Если национальный парк или другая административная территория состоит из нескольких отдельных районов, то каждому району присваивается название. В тех случаях, когда национальный парк или другая административная территория включает в себя несколько прибрежных островов или как материк, так и прибрежные острова, тип, относящийся к национальному парку или другому заповеднику, также будет указан под названием острова в соответствии с размером острова. Если заповедник включает в себя участки как суши, так и моря, то будет выбран тот тип заповедника, площадь которого больше площади суши или моря (см. Пример 3).

Могут возникнуть ситуации, когда большое количество островов образуют национальный парк или административную зону, и эти острова имеют то же название, что и национальный парк или административная зона. В тех случаях, когда добавление названия парка или административной зоны к каждому острову приведет к путанице, после названий островов может быть добавлена аббревиатура (например, "(NP)"). В этом случае название административного района должно появиться на карте хотя бы один раз (см. пример 4).

Пример 1	Пример 2	Пример 3	Пример 4

5.9 Маркеры маршрута и указатели расстояния

Маркеры маршрута расположены по центру соответствующих дорожных знаков и выровнены параллельно линии сетки. Маркеры маршрута расположены таким образом, чтобы избежать линий сетки, символов линейного дренажа и перегруженных деталей карты. Все остальные детали не отображаются на маркерах маршрута.

Пример обозначения национального маршрута:

Ниже приведены рекомендации по размещению маркеров маршрута для обеспечения максимальной эффективности.

1. Маркеры маршрута расположены в местах, свободных от перегруженности деталями карты.
2. На дорогах, которые переходят на соседние листы, маркеры маршрутов отображаются близко к аккуратной линии карты.
3. Маркеры маршрута отображаются вблизи населенных пунктов.
4. Маркеры маршрута отображаются так часто, как это требуется для обеспечения идентификации и непрерывности считывания.
5. Вблизи дорожных развязок и перекрестков указаны маркеры маршрута.
6. Для каждого значения маршрута отображаются отдельные маркеры маршрута, если дороги имеют определенную комбинацию из двух или более маршрутов. В этом случае маркеры должны располагаться близко друг к другу.

Указатели километража и связанные с ними расстояния будут размещены таким образом, чтобы избежать неоднозначности и обеспечить возможность расчета расстояний на маршруте. При размещении указателей километража по краям карты следует проявлять особую осторожность. Расположение индикаторов между соседними листами должно быть согласованным и позволять продолжать расчет расстояний от одного листа к другому.

измерение расстояния по карте в масштабе 1:250 000
Указатель километрового расстояния будет установлен на пересечении дороги и прямой линии на южном и западном краях, если он связан со стрелкой назначения. Для северного и восточного краев указатель километрового расстояния будет размещен на пересечении дороги и линии сетки на внутреннем краю границы карты и предпочтительно будет выровнен таким образом, чтобы символ попадал в пределы границы границы. Там, где в пределах границы отвода должен быть указан пункт назначения, на сетчатой диаграмме будет указано расстояние по дороге до этого пункта назначения. Номер карты, связанный с указателем километрового расстояния, не обязательно должен быть равен 1:250 000.

измерение расстояния по карте в масштабе 1:100 000
Указатель километрового расстояния будет размещен на пересечении дороги и прямой линии по всем краям карты, если он связан со стрелкой пункта назначения, и выровнен таким образом, чтобы символ находился в пределах листа карты. Картографический номер, связанный с указателем километрового расстояния, будет сохранен только для тех указателей километрового расстояния, которые находятся на прямой линии.

Пример в масштабе 1:250 000:	Пример масштаба 1:100 000:

[вернуться к началу]

5.10 Особенности рельефа

В эту категорию входят следующие объекты: горы, горные хребты, гряды, долины, равнины, ущелья, пики, холмы, обрывы, торосы и топографические характеристики поверхности.

При обозначении объектов рельефа больших размеров шрифт располагается немного выше оси рельефа, если смотреть с южной стороны. Название может быть написано через интервал между буквами и выровнено параллельно общей форме объекта.

Пример:

Названия узких долин, ущелий и подобных объектов предпочтительно располагать с верхней стороны и параллельно оси идентифицируемого объекта.

Слова "Гора" и "Mountain" будут сокращены во всех случаях для обозначения этих рельефных объектов в соответствии со следующими примерами; "Гора Дональд" будет показана следующим образомГОРА ДОНАЛЬДи "Гора Глендауэр" какГЛЕНДАУЭР МТНна карте. Если "Гора" и "Mountain" являются частью названия рельефа местности, это сокращение применяться не будет. Для объектов, отличных от объектов рельефа, применяются обычные правила использования сокращений.

При обозначении холмов, пиков, остроконечных башенок и подобных объектов их тип указывается в соответствии сРаздел 2 Глава 5.3правило 5 при условии, что это не затеняет другие важные детали, а непрерывность рельефа остается неизменной. Чтобы избежать двусмысленности, может использоваться точечный символ возвышения. Предпочтительное и приемлемое альтернативное расположение названий определяется следующими примерами:

Примеры:

Термины, описывающие характер местности, такие как "гилгай" или "лава", требуются в тех случаях, когда такие объекты не могут быть точно идентифицированы с помощью условных обозначений на карте или когда единственным средством идентификации местности должны служить четкие обозначения. При поддержке шаблон, символ, этикетки сосредоточены в рамках предметной области. Для маркировки больших площадей пустоту отличительные способности к символизации, термин повторяется так часто, как необходимо правильно определить зону покрытия и приблизительные границы функции.

5.11 Значения контура

Значения контуров обеспечивают удобное средство считывания высот, отображаемых с помощью контурных линий. Количество и расположение значений контуров определяется характером местности, плотностью контуров и количеством горизонтальных контрольных точек и точечных отметок. Области со сложным рельефом требуют большего количества значений контуров, чем области с простым рельефом.

Контуры, расположенные выше базовой плоскости, обозначаются положительными цифрами без префикса. Контуры, расположенные ниже базовой плоскости, обозначаются отрицательным знаком ( - ). Контуры, расположенные на одном уровне с базовой плоскостью, обозначаются цифрой 0 (ноль). Контуры не прерываются для значений контура.

Контуры будут помечены значениями, указанными в направлении вверх по склону. Предпочтение отдается тому, чтобы они были видны с южной или восточной стороны. Значения для отрицательных и нулевых контуров располагаются одинаково.

В большинстве случаев предпочтение следует отдавать обозначению контуров-указателей. Однако на равнинных участках большинство контуров следует обозначать таким образом, чтобы облегчить интерпретацию рельефа.

Значения контуров центрируются по осям контурных линий и не располагаются в непосредственной близости от горизонтальных контрольных точек, контрольных отметок или точечных отметок высот.

Примеры:

При обозначении контуров наборы цифр располагаются таким образом, чтобы избежать появления механических элементов или стремянок.

Примеры:

Значения контура наиболее эффективны, когда они расположены вблизи концов отрогов, по бокам горных хребтов и при выраженных изменениях рельефа. Значения ни в коем случае не должны располагаться в зеркальной последовательности по обе стороны от определенной линии хребта или формы рельефа.

Примеры:

Значения контуров равномерно распределены по всему листу карты, что позволяет пользователю определять высоту без длительного поиска опорных точек. При обозначении контуров, изображающих основные формы рельефа, значения повторяются на расстоянии от 10 до 15 сантиметров. Значения контуров будут располагаться отдельно от всех других деталей.

Если позволяет пространство, значения контуров добавляются к вспомогательным контурам и контурам углубления, где бы они ни были показаны.

По возможности, изоляты должны быть маркированы.

Рядом с линией разметки должно быть указано достаточное количество значений, чтобы можно было определить значение любого контура, пересекающего линию разметки. Описательная маркировка всегда будет иметь приоритет над контурной маркировкой.

5.12 Точечные возвышения

Точечные значения высот расположены в непосредственной близости от обозначаемого ими символа. По возможности, значения высот указаны таким образом, чтобы не заслонять объекты, важные для пользователя карты, например, пики, хребты и седловины. Предпочтительно, чтобы значения располагались справа от определенной точки так, чтобы центр цифр совпадал с горизонтальным центром соответствующего символа.

Примеры:
Только высота

Высота и название объекта

Возможны случаи, когда точечные отметки указаны для островов, которые слишком малы для размещения значений. В таких случаях значение располагается рядом с островом и выравнивается в соответствии с предыдущим пунктом. Когда остров идентифицируется по имени собственному, значение указывается в конце названия и в круглых скобках.

Примеры:

5.13 Горизонтальные контрольные точки

Значения горизонтальных контрольных точек расположены в соответствии сРаздел 2 Глава 5.3правило 5.

Ниже описана процедура нанесения меток и изображения горизонтальных контрольных точек:

1. К горизонтальной контрольной точке можно добавить только три типа информации:
   • высота,
   • название объекта, на котором расположена горизонтальная контрольная точка, и
   • буквенно-цифровой код
2. Одновременно отображаются только два из вышеперечисленных параметров.
3. Порядок важности типа информации приведен в соответствии с пунктом (1) выше.
4. Горизонтальная контрольная точка может быть показана при наличии одной из приведенных выше сведений.
5. Горизонтальная контрольная точка не должна отображаться независимо от классификации, если информация отсутствует.
6. Уничтоженные горизонтальные контрольные точки не должны отображаться, однако, если высота и координаты известны, могут быть показаны высота пятна и точка, и
7. Идентификационное название горизонтальной контрольной точки отображаться не должно.

Примеры:
Только высота

Высота и название объекта

Высота и буквенно-цифровой идентификатор

[вернуться к началу]

5.14 Гидрографические особенности побережья

Прибрежные гидрографические объекты требуют использования описательных примечаний. Примечания будут появляться везде, где они содержат информацию, имеющую отношение к пользователю карты, или где они проясняют ситуации, которые в противном случае могли бы привести к путанице. Точные обозначения прибрежных гидрографических объектов размещаются настолько близко к их точному местоположению, насколько это позволяют детали карты. Шрифт расположен таким образом, чтобы избежать наложения линий сетки и символов гидрографической карты. Где две различные характеристики идентифицируются в одном и том же в таких местах, как грязь и песок, они расположены по центру друг над другом.

Пример:

5.15 Мысы и острова

При обозначении мысов и островов больших размеров шрифт размещается по центру в пределах участка суши и параллельно северной линии сетки, при необходимости с интервалом между буквами.

Названия полуостровов и цепочек островов располагаются параллельно общей структуре объекта. По возможности, тип, обозначающий полуострова, размещается в пределах участка суши.

Пример:

Названия мысов, точек и небольших островов помещаются в открытой воде рядом с объектом. По возможности, шрифт размещается справа от объекта. Названия всегда располагаются таким образом, чтобы не перекрывать береговую линию.

Пример:

5.16 Водоемы и водотоки

При обозначении водоемов, границы которых позволяют разместить полное название, шрифт размещается по центру в пределах объекта. Названия располагаются параллельно северной линии сетки. При обозначении больших водных пространств желательно соблюдать интервал между буквами.

Пример:

При маркировке небольших озер и прудов названия располагаются в соответствии сРаздел 2 Глава 5.3, правило 5.

Названия болот, топинамбуров, топинамбурок и подобных объектов расположены по центру в пределах определенного объекта. Желательно, чтобы шрифт был выровнен параллельно северным линиям сетки, а при большой площади желательно использовать интервал между буквами.

Пример:

С правилами маркировки водотоков и ответвлений см.Раздел 1 глава 3.8.1 НазванияиРаздел 3 глава 6.9.3. Присвоение наименований водотокам, ответвлениям и соединителям.

5.17 Особенности растительности

Соответствующие названия лесов и тропических чащоб приводятся везде, где имеется достаточно места для размещения маркировки. При маркировке растительных объектов их вид указывается в пределах общей площади, которую необходимо идентифицировать. Названия располагаются либо параллельно северным линиям сетки, либо так, чтобы они повторяли общую форму объекта. При обозначении больших пространств растительности желательно соблюдать интервал между буквами.

[вернуться к началу]

6. Разрешенные сокращения

Этот список составлен в алфавитном порядке по термам. Сначала приводится термин, за которым следует аббревиатура.

Если не указано иное, сокращения будут использоваться только в тех случаях, когда использование полного слова может привести к путанице или двусмысленности.

Регистр аббревиатуры будет соответствовать регистру, указанному для названия функции вРаздел 2, Глава 7. Критерии выбора размера шрифта.

Срок	Сокращение
Заброшенный	Отказаться
Авиационный	Аэро
Якорное место	Анч
Приблизительный	Приблизительно
Архипелаг	Арка
Австралия	Ост
Проспект	Аве
Залив	B
Пляж	Мпб
Контрольная отметка	BM
Граница	Сухой
Мост	Br
Ручей	Bk
Здание	Здание
Застроенная территория	БУА
Мыс	C
Кладбище	Джем
Канал	Канал
Строительство	постоянный
Залив	Ck
Отдел	Отдел
Восток	E
Электрический	избирать
Высота	приподнятый
Устье реки	Эст
Скоростная автомагистраль	Экспортный
Фабрика	Факты
Пожарная часть	FS
Лес	Для
Полный привод	Передний ПРИВОД
Автострада	Первый
Залив	G
Отличный	Gt
Земля	земля
Группа	Gp
Гавань	Хар
Глава	Hd
Мыс	Hd
Высота	ht
Шоссе	ХВИ
Усадьба	HS
Больница	Гостеприимство
Входное отверстие	In
Прерывистый	Инт
Остров	Is
Островок	It
Соединение	Соединение
Лагуна	Лагн
Озеро	L
Посадка	лндг
Свет	Lt
Метр(ы)	m
Миллиметр(ы)	mm
Гора	Mt Используйте только для рельефных элементов. Аббревиатуры использовать не следует для установки в пределах диапазона имя или название местности. Примеры: ГОРНЫЕ ХРЕБТЫ ЛОФТИ Гора Баркер
Монтирует	Мтс, Используйте только для рельефных элементов.
Гора	Mtn (Мтн) Используйте только для рельефных элементов.
Горы	Mtns (Мтнс) Используйте только для рельефных элементов.
Рот	М-й
Национальный парк	NP
Природный заповедник	NR
Север	N
Северо-восток	NE
Северо-запад	NW
Номер	Нет/no
Фруктовый сад	орч
Внешняя станция	OS
Проход	Проходить
Пик	Pk
Пики	Пк
Полуостров	Ручка
Многолетний	По
Постоянный	перманент
Место	Pl
Плантация	pltn (платный платеж)
Плато	Платформа
Точка	Pt
полицейский участок	PS
Позиция	познающий
почтовое отделение	PO
Запрещенный	запрет
Выступ	Выпускной
Карантин	Квар
Железнодорожный	Рли
Диапазон	Ra
Рекреационный заповедник	Повторение Res
Резерв	Res
Резервуар	Повторный вызов
Река	R
Дорога	Rd
Рок	Rk
Каменная дыра	RH
Взлетная полоса	Rwy (Прямой)
Святой	St
Школа	Щ
Юг	S
Юго-восток	SE
Юго-запад	SW
Государственный лес	SF
Станция	Стн
Складской маршрут	SR
Пролив	Ул
Улица	St
Погруженный	подчиненный
Подвеска	приостановить
Бак	Tk
Временный	температура
Башня	Твр
Подземный	Угд
Гусеница транспортного средства	VT
Водяная яма	WH
Колодцы с водой	Что
Резервуар для воды	Втк
Запад	W
Причал	Вжх
Развалина	Wk
Двор	Yd

[вернуться к началу]

7. Критерии выбора размера шрифта

Размеры и стили шрифта, указанные в следующих разделах спецификации шрифта, должны быть сохранены. В исключительных случаях, когда пространство не позволяет использовать предписанный размер или указанный размер искажает относительную важность элемента, следует выбрать более подходящий размер.

Соответствующий размер шрифта будет зависеть от размера объекта в том виде, в каком он отображается на лицевой стороне карты. Например, если река Муррей отображается на лицевой стороне карты в виде одного вытянутого объекта, что требует большого размера шрифта, а на нижней линии снова появляется небольшой участок, размер шрифта для небольшого участка зависит от длины этого небольшого участка. Аналогично, для площадных объектов размер шрифта будет выбран в соответствии с площадью маркируемого участка.

Все шрифты должны быть представлены с использованием четырехцветной технологии CMYK (т.е. комбинации голубого, пурпурного, желтого и черного цветов).

Все типы (если в данном документе специально не указано иное) должны быть выделены черным цветом
т.е. цветC 0% M 0% Y 0% K 100%

[вернуться к началу]

8. Введите стиль (шрифт) сокращений

В следующих разделах спецификации типов стили сокращены следующим образом:

Аббревиатура шрифта	Описание шрифта
A	Ариал
AI	Начертание курсивом
AB	Ариальный жирный шрифт
Аби	Шрифт Arial, жирный курсив
AN	Узкое предсердие
АНИ	Начертание узким курсивом
АНБ	Вертикальный, узкий, выделенный жирным шрифтом
AB	Воздушный Черный
Аби	Шрифт Arial, выделенный черным курсивом
PL	Палатинский линотип

Аббревиатура в регистре	Описание дела
C	все заглавные буквы
CL	заглавные и строчные буквы
L	все в нижнем регистре
Н/Д	непригодный

Альтернативными стилями ввода являются:

• Допустимой заменой Палатино является Стейми или Роквелл. Такие замены будут одинаковыми на всех листах карты.
• Жирный курсив Times (см. требования Руководства по верстке карты) может быть заменен жирным курсивом Times New Roman.

Приведенные ниже цифровые обозначения типа могут отличаться от требуемых в зависимости от технических характеристик системы. При необходимости будут предоставлены печатные обозначения типа.

[вернуться к началу]

9. Технические характеристики типа шкалы 1:100 000

9.1 Культурные особенности

АВТОМОБИЛЬНЫЕ И ЖЕЛЕЗНЫЕ ДОРОГИ И СВЯЗАННЫЕ С НИМИ ОБЪЕКТЫ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Шоссе с двусторонним движением и основные дороги	6	AI	C
Другие дороги	5	AI	C
Описательные текстовые заметки можно использовать в районах, где многие частные дороги имеют ограниченный доступ, или на расчищенных/сейсмических линиях	8	AN	C
Дорожка для ног Описательный текст (с указанием названия) Описательный текст (без названия)	6 6 6	АНИ АНИ АНИ	CL CL L
Национальный и штатный указатель маршрута	6	AN	C
Дорожный узел	8	AN	CL
Километровое расстояние (Красный -C 0% M 100% Y 100% K 0%)	6	AB	Н/Д
Именованный мост/туннель	6	AN	CL
Железнодорожная линия	6	AI	C
Названия: Железнодорожная станция, дорога/железнодорожные дамбы, запасной путь, сортировочная станция; переезд, посадка, подземный переход/эстакада, линия брода/точка перехода	7	AN	CL
Ширина железнодорожной колеи	6	АНИ	L
Названный паромный маршрут, например. Порт Мельбурн - Девонпорт	6	АНИ	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

АВИАЦИОННОЕ ОБОРУДОВАНИЕ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Аэропорт, Международный	7	AN	C
Аэропорт, внутренние и лицензированные аэродромы	7	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

РАЗЛИЧНЫЕ КУЛЬТУРНЫЕ ОСОБЕННОСТИ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названные культурные объекты, например. ипподром, двор, карьер, кладбище, шахта, горнолыжный подъемник, канатная дорога, поле для гольфа, пожарная вышка, маяк, автоматическая метеостанция и т.д., если позволяет пространство	7	AN	CL
Именованные трубопроводы. Размер шрифта должен быть подобран с учетом важности/длины элемента.	6, 7	AN	CL
Названы культурные особенности в густонаселенных районах	6	AN	CL
Развалина	6	AN	CL
Подстанция	6	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ПРИМЕЧАНИЯ К ОПИСАНИЮ КУЛЬТУРНЫХ ОСОБЕННОСТЕЙ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Как правило, объекты, не показанные в легенде карты, будут сопровождаться описанием и будут указывать на содержание и/или использование объекта, например 'трубопровод (нефтяной)", "полный привод", "дымоход (65 м)",и т.д.	6	АНИ	L

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

НАСЕЛЕННЫЕ ПУНКТЫ И ЗДАНИЯ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Столица.	18	AB	C
Город с населением 100 000 человек и более	16	AB	C
Город с населением от 50 000 до 100 000 человек	16	AN	C
Город с населением от 25 000 до 50 000 человек	14	AN	CL
Город с населением от 5 000 до 25 000 человек	12	AN	CL
Город с населением от 1 000 до 5 000 человек	10	AN	CL
Город или поселение с населением менее 1000 человек	8	AN	CL
Название населенного пункта или области (культурная особенность)	8	AN	CL
Пригород в пределах БУА	7, 8	AN	CL

Собственные названия хорошо известных районов в пределах города или отдаленных пригородных зон приводятся по центру соответствующего района. Можно использовать шрифт в 8 пунктов, если надпись в 7 пунктов недостаточно заметна

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

НАСЕЛЕННЫЕ ПУНКТЫ И ЗДАНИЯ(Продолжение)	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названная аутстейшн, лагерь на отшибе	6	PL	CL
Названная усадьба в плотно заселенном районе, как указано вПриложение С	6	PL	CL
Названная усадьба в умеренно и малонаселенной местности, как указано вПриложение С	7	PL	CL
Очень большая усадьба в отдаленных районах, где нет населенных пунктов.	8	PL	CL
Именованное здание; группа зданий, образующих единое целое. Размер шрифта должен быть подобран с учетом важности/размера элемента.	6, 7, 8	AN	CL
Названная электростанция Размер шрифта должен быть подобран с учетом важности/размера элемента.	6, 7, 8	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Запрещенные зоны, Заповедные зоны и т.д.	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшая область, в которую шрифт не поместится или в которую шрифт просто впишется. Размер будет зависеть от площади.	5, 6	A	C
Площадь до 7 см в любом направлении	7	A	C
Площадь до 12 см в любом направлении	9	A	C
Площадь до 18 см в любом направлении	12	A	C
Площадь покрытия более 18 см в любом направлении	14	A	C
Область, занимающая более 30% площади карты	18	A	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия земель коренных народов	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Как указано в руководстве "Названия земель коренных народов"
Площадь от 20% до 60% от площади карты	18	A	C
Площадь, превышающая 60% площади карты	24	A	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия объектов большой площади / Региональные названия	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Большие области, указанные в типе объектов "Объект большой площади".
Площадь составляет менее 30% от площади карты.	14	AI	C
Площадь от 30% до 60% от площади карты	18	AI	C
Площадь, превышающая 60% площади карты	24	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.
Примечания для районов с ограниченным доступом, таких как районы Содружества, объявленные в соответствии с Законом об обороне (специальные мероприятия) Указанные карты в пределах Северной территории (см. соответствующий файл проекта "Особые инструкции" иПриложение O- "Руководство по названиям земель коренных народов") будет содержать одну или несколько надписей там, где для этого достаточно места	8	AN	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГРАНИЦЫ и аналогичные объекты	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Международное название вдоль границы (Может быть применен интервал между буквами)	9	AB	C
Название штата или территории вдоль границы (Может быть применен интервал между буквами)	8	A	C
Тропик Козерога	6	A	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

9.2 Гидрографические особенности

БЕРЕГОВЫЕ И ОФФШОРНЫЕ ОСОБЕННОСТИ Порты, гавани, заливы, бухточки, устья рек и аналогичные объекты	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшие объекты или перегруженные участки	7	АНИ	CL
Небольшие элементы, где шрифт как раз подходит по размеру или где размер может достигать 3 см в любом направлении	8	АНИ	CL
Длина до 7 см в любом направлении	8	АНИ	C
Длина до 12 см в любом направлении	10	АНИ	C
Длина до 18 см в любом направлении	12	АНИ	C
Имеет длину более 18 см в любом направлении. Более крупный шрифт может быть использован, если надпись из 14 пунктов недостаточно заметна	14, 16	АНИ	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОКЕАН, МОРЕ, ЗАЛИВ, ПРОЛИВЫ и подобные объекты	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Длина до 25 см в любом направлении	14	AI	C
Океаны и моря занимают до 30% площади карты. Заливы, бухты, проливы и т.д. размером более 25 см, где нет названия океана или моря.	18	AI	C
Океаны и моря занимают более 30% площади карты	20	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.
Там, где позволяет пространство, в морских районах будет указано предостережение, например: ВНИМАНИЕ: ЭТА КАРТА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ ИСПОЛЬЗОВАНИЯ ДЛЯ ЦЕЛЕЙ МОРСКОГО СУДОХОДСТВА Для получения информации о глубине обратитесь к соответствующей гидрографической карте	10 & 5	AN	C & CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

острова	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие объекты или перегруженные участки	6	A	CL
Небольшие функции, в которых шрифт не помещается в	7	A	CL
Небольшие элементы, которые легко вписываются в текст или имеют размер до 3 см в любом направлении	8	A	CL
Длина до 7 см в любом направлении	8	A	C
Длина до 12 см в любом направлении	10	A	C
Длина до 18 см в любом направлении	12	A	C
Особенности более чем на 18 см в любом направлении	14	A	C
Объекты, занимающие более 30% площади карты	18	A	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

СКАЛЫ, РИФЫ, МЕЛИ и тому подобные объекты	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие объекты или перегруженные участки	6	AN	CL
Небольшие элементы, которые легко вписываются в текст или имеют размер до 3 см в любом направлении	8	AN	CL
Длина до 7 см в любом направлении	8	AN	C
Длина до 12 см в любом направлении	10	AN	C
Длина до 18 см в любом направлении	12	AN	C
Размеры более 18 см	14	AN	C
Везде, где это возможно, следует использовать интервал между буквами в 14 пунктов, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной степени детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ВОЗВЫШЕННОСТИ, МЫСОВЫЕ ПОЛОСЫ, ПЛЯЖИ, ПЕЩЕРЫ, РАВНИНЫ, ПРОВАЛЫ, СКАЛЫ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие особенности	6	AI	CL
Характерные черты	6	AI	C
Очень заметные черты лица	8	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ПОЛУОСТРОВА	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшие выступы длиной до 3 см в любом направлении или в местах скопления людей	6	AI	C
Длина до 7 см в любом направлении	8	AI	C
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Размеры более 18 см	14	AI	C
Объекты, занимающие более 30% площади карты	18	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГИДРОГРАФИЧЕСКИЕ ОСОБЕННОСТИ ВНУТРЕННИХ ВОД Ручьи и реки	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Короткая деталь длиной до 10 см	7	АНИ	CL
Одиночные линейки имеют длину до 30 см, уменьшаясь в исходном положении до 7 дюймов	8	АНИ	CL
Двойная линия имеет длину до 30 см. Одиночная линия имеет длину более 30 см, что позволяет снизить CL с 8 до 7 в исходном состоянии	8	АНИ	C
Двухлинейные объекты пересекают лист карты или почти пересекают его, уменьшая расстояние от 8pt C, 8pt CL до 7pt CL в источнике	10	АНИ	C
Крупные элементы двойной линии последовательно сужаются к своему источнику	12	АНИ	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОЗЕРА, ПЛОТИНЫ, ЛАГУНЫ, БОЛОТА, БОЛЬШИЕ ВОДНЫЕ ПРОСТРАНСТВА, ГЛИНИСТЫЕ ЛОЖБИНЫ, КОЛОДЦЫ, ПРОВАЛЫ В СКАЛАХ, ВОДОПАДЫ, РОДНИКИ, ПОРОГИ и т.д	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Точечный или небольшой объект, шрифт которого не помещается в пределах	7	АНИ	CL
Небольшая функция, для которой шрифт просто подходит или размер которой составляет до 3 см в любом направлении	8	АНИ	CL
Длина до 7 см в любом направлении	8	АНИ	C
Длина до 12 см в любом направлении	10	АНИ	C
Длина до 18 см в любом направлении	12	АНИ	C
Размеры более 18 см	14	АНИ	C
Объекты, занимающие более 30% площади карты	18	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ПОСТРОЕННЫЕ ГИДРОГРАФИЧЕСКИЕ И КУЛЬТУРНЫЕ ОБЪЕКТЫ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названный однолинейный оросительный канал, канавка, дренаж и т.д	6	AI	CL
Названный двухлинейный оросительный канал	6	AI	C
Названная скважина, колодец, резервуар для воды, небольшая плотина и аналогично построенные точечные объекты	7	АНИ	CL
Плотина, плотина или стена водохранилища, причал, канава, пирс, пристань для яхт, мол, волнорез, маяк, радиомаяк, шлюз, дамба и трубопровод и т.д	6	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ПРИМЕЧАНИЯ К ОПИСАНИЮ ГИДРОГРАФИЧЕСКИХ ОБЪЕКТОВ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Используется для всех безымянных объектов, не показанных в легенде карты, и для описания объекта	6	АНИ	L

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

9.3 Особенности рельефа

ГОРНЫЕ ХРЕБТЫ, ПУСТЫНИ, РАВНИНЫ, ПЛОСКОГОРЬЯ, ХРЕБТОВЫЕ ГРЯДЫ, СКАЛИСТЫЕ ВЫХОДЫ, ОБРЫВЫ, ОТКОСЫ и т.д	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие выступы длиной до 4 см в любом направлении	6	AI	C
Длина до 7 см в любом направлении	8	AI	C
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Размеры более 18 см	14	AI	C
Объекты, занимающие более 30% площади карты	18	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГОРЫ, ГРЕБНИ, БУГОРКИ, ХОЛМЫ, ПИКИ, ОСТРОКОНЕЧНИКИ и т.д	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Обычная функция	6	AI	C
Характерная особенность (используйте экономно)	8	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ДОЛИНЫ, ПРОВАЛЫ, КАНЬОНЫ, УЩЕЛЬЯ, ПРОПАСТИ, ОВРАГИ, СКАЛЫ, УТЕСЫ, СМОТРОВЫЕ ПЛОЩАДКИ, ПРОВАЛЫ, РАВНИНЫ и т.д	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшая особенность	6	AI	CL
Характерная черта	8	AI	CL
Очень заметная особенность	8	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОПИСАТЕЛЬНЫЕ ПРИМЕЧАНИЯ К РЕЛЬЕФНЫМ ЭЛЕМЕНТАМ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Используется для всех безымянных объектов, не показанных в легенде карты, или для описания объекта или группы объектов	6	АНИ	L

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

КОНТУРЫ И УПРАВЛЯЮЩИЕ ДАННЫЕ	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значение контура / вспомогательного контура	5	АНИ	Н/Д
Горизонтальная контрольная точка и высота над уровнем моря	6	AI	C
Контрольная отметка и высота над уровнем моря	6	AI	C
Нормальная высота пятна	6	AI	Н/Д
Небольшая островная возвышенность	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

9.4 Особенности растительности

ТРОПИЧЕСКИЕ ЛЕСА, ПЕРЕЛЕСКИ и т.д	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшие выступы длиной до 4 см в любом направлении	6	AI	C
Длина до 6 см в любом направлении	8	AI	C
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Длина более 18 см	14	AI	C
Объекты, занимающие более 30% площади карты	18	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

9.5 Маргиналии

Маргинальная сущность	Исходное местоположение для получения информации о стиле ввода
Диаграммы: Диаграмма магнитного склонения Климатические графики Опорная схема сетки Карта Австралии Схема местности Решетчатая сетка Цвета для логотипов, различных полей и типа штрих-кода Правила для названий карт и штатов Указания по стрелкам пункта назначения на дороге	Ссылаться наПриложение Вдля получения спецификаций типов, связанных с каждой схемой.
Объемные детали, включая: Об этой карте Надежность карты и авторские права О серии NATMAP О компании Geoscience Australia Производственная записка Логотипы Контрольный номер ГЕОКЭТА Названия карт на обложке Легенда Шкала масштабирования и названия карт Аккуратная строка и связанный с ней текст, например: Технические характеристики сетки и сеточных решеток Указания по стрелкам пункта назначения на дороге	Обратитесь к руководствам по компоновке карт NTMS в масштабе 1:100 000 для получения спецификаций типов, связанных с каждой панелью вПриложение В.

[вернуться к началу]

10. Технические характеристики типа шкалы 1:250 000

10.1 Культурные особенности

АВТОМОБИЛЬНЫЕ И ЖЕЛЕЗНЫЕ ДОРОГИ И СВЯЗАННЫЕ С НИМИ ОБЪЕКТЫ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Шоссе с двусторонним движением, основные дороги, другие дороги	6	AI	C
Описательные текстовые заметки можно использовать в районах, где многие частные дороги имеют ограниченный доступ, или на расчищенных/сейсмических линиях	8	AN	C
Дорожка для ног Описательный текст (с указанием названия) Описательный текст (без названия)	6 6 6	АНИ АНИ АНИ	CL CL L
Национальный и штатный указатель маршрута	6	AN	Н/Д
Километровое расстояние (Красный -C 0% M 100% Y 100% K 0%)	6	AB	Н/Д
Именованный мост/туннель	6	AN	CL
Железнодорожная линия	6	AI	C
Названия: Железнодорожная станция, дорога/железнодорожные дамбы, запасной путь, сортировочная станция; переезд, посадка, подземный переход/эстакада, линия брода/точка перехода	7	AN	CL
Ширина железнодорожной колеи	6	АНИ	L
Названный дорожный узел	8	AN	CL
Названный паромный маршрут, например. Порт Мельбурн - Девонпорт	6	АНИ	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

АВИАЦИОННОЕ ОБОРУДОВАНИЕ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Аэропорт, Международный	7	AN	C
Аэропорт, внутренние и лицензированные аэродромы	7	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

РАЗЛИЧНЫЕ КУЛЬТУРНЫЕ ОСОБЕННОСТИ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названные культурные объекты, например. ипподром, двор, карьер, кладбище, шахта, горнолыжный подъемник, канатная дорога, поле для гольфа, пожарная вышка, маяк, автоматическая метеостанция и т.д., если позволяет пространство	6	AN	CL
Именованные трубопроводы. Размер шрифта должен быть подобран с учетом важности/длины элемента.	6, 7	AN	CL
Названы культурные особенности в густонаселенных районах	5	AN	CL
Развалина	6	AN	CL
Подстанция	6	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ПРИМЕЧАНИЯ К ОПИСАНИЮ КУЛЬТУРНЫХ ОСОБЕННОСТЕЙ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Как правило, объекты, не показанные в легенде карты, будут сопровождаться описанием и будут указывать на содержание и/или использование объекта, например"трубопровод (нефтяной)", "полный привод", "дымоход (65 м)",и т.д.	6	АНИ	L

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

НАСЕЛЕННЫЕ ПУНКТЫ И ЗДАНИЯ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Столица	16	AB	C
Город с населением 100 000 человек и более	16	AN	C
Город с населением от 50 000 до 100 000 человек	14	AN	C
Город с населением от 25 000 до 50 000 человек	12	AN	C
Город с населением от 5 000 до 25 000 человек	10	AN	C
Город с населением от 1 000 до 5 000 человек	10	AN	CL
Город или поселение с населением менее 1000 человек	8	AN	CL
Название населенного пункта или области (культурная особенность)	8	AN	CL
Пригород в пределах БУА	7	AN	CL
Названная аутстейшн, лагерь на отшибе	6	PL	CL
Названная усадьба в плотно заселенном районе, как указано вПриложение С	6	PL	CL
Названная усадьба в умеренно и малонаселенной местности, как указано вПриложение С	7	PL	CL
Очень большая усадьба в отдаленных районах, где нет населенных пунктов.	8	PL	CL
Именованное здание; группа зданий, образующих единое целое. Размер шрифта должен быть подобран с учетом важности/размера элемента.	6, 7	AN	CL
Названная электростанция. Размер шрифта должен быть подобран с учетом важности/размера элемента.	6, 7, 8	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Запрещенные зоны, Заповедные зоны и т.д.	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшая область, в которую шрифт не поместится или в которую шрифт просто впишется. Размер будет зависеть от площади.	5, 6	AN	C
Площадь до 7 см в любом направлении	7	AN	C
Площадь до 12 см в любом направлении	9	AN	C
Площадь до 18 см в любом направлении	12	AN	C
Площадь покрытия более 18 см в любом направлении	14	A	C
Площадь от 30% до 60% от площади карты	18	A	C
Область, занимающая более 60% площади карты	24	A	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия земель коренных народов	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Как указано в руководстве "Названия земель коренных народов"
Площадь от 20% до 60% от площади карты	18	A	C
Площадь, превышающая 60% площади карты	24	A	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия объектов большой площади / Региональные названия	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Большие области, указанные в типе объектов "Объект большой площади".
Площадь составляет менее 30% от площади карты.	14	AI	C
Площадь от 30% до 60% от площади карты	18	AI	C
Площадь, превышающая 60% площади карты	24	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.
Примечания для районов с ограниченным доступом, таких как районы Содружества, объявленные в соответствии с Законом об обороне (специальные мероприятия) Указанные карты в пределах Северной территории (см. соответствующий файл проекта "Особые инструкции" иПриложение O- "Руководство по названиям земель коренных народов") будет содержать одну или несколько надписей там, где для этого достаточно места	8	AN	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГРАНИЦЫ и аналогичные объекты	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Международное название вдоль границы (Может быть применен интервал между буквами)	9	AB	C
Название штата или территории вдоль границы (Может быть применен интервал между буквами)	8	A	C
Тропик Козерога	6	A	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

10.2 Гидрографические особенности

БЕРЕГОВЫЕ И ОФФШОРНЫЕ ОСОБЕННОСТИ Порты, гавани, заливы, бухточки, устья рек и аналогичные объекты	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшие объекты или перегруженные участки	6	АНИ	CL
Небольшие функции, в которых шрифт не помещается в	7	АНИ	CL
Небольшие элементы, где шрифт как раз подходит по размеру или где размер может достигать 3 см в любом направлении	8	АНИ	CL
Длина до 7 см в любом направлении	8	АНИ	C
Длина до 12 см в любом направлении	10	АНИ	C
Длина до 18 см в любом направлении	12	АНИ	C
Имеет длину более 18 см в любом направлении. Более крупный шрифт может быть использован, если надпись из 14 пунктов недостаточно заметна	14, 16	АНИ	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОКЕАН, МОРЕ, ЗАЛИВ, ПРОЛИВЫ и подобные объекты	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Длина до 25 см в любом направлении	14	AI	C
Океаны и моря занимают до 30% площади карты. Заливы, бухты, проливы и т.д. размером более 25 см, где нет названия океана или моря.	18	AI	C
Океаны и моря занимают более 30% площади карты	20	AI	C
Океаны и моря занимают более 60% площади карты	30	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.
Там, где позволяет пространство, в морских районах будет указано предостережение, например: ВНИМАНИЕ: ЭТА КАРТА НЕ ПРЕДНАЗНАЧЕНА ДЛЯ ИСПОЛЬЗОВАНИЯ ДЛЯ ЦЕЛЕЙ МОРСКОГО СУДОХОДСТВА Для получения информации о глубине обратитесь к соответствующей гидрографической карте	10 & 5	AN	C & CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

острова	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие объекты или перегруженные участки	6	A	CL
Небольшие функции, в которых шрифт не помещается в	7	A	CL
Небольшие элементы, которые легко вписываются в текст или имеют размер до 3 см в любом направлении	8	A	CL
Длина до 7 см в любом направлении	8	A	C
Длина до 12 см в любом направлении	10	A	C
Длина до 18 см в любом направлении	12	A	C
Особенности более чем на 18 см в любом направлении	14	A	C
Объекты занимают от 30% до 60% площади карты	18	A	C
Объекты, занимающие более 60% площади карты	24	A	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

СКАЛЫ, РИФЫ, МЕЛИ и тому подобные объекты	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие объекты или перегруженные участки	6	AN	CL
Небольшие элементы, которые легко вписываются в текст или имеют размер до 3 см в любом направлении	8	AN	CL
Длина до 7 см в любом направлении	8	AN	C
Длина до 12 см в любом направлении	10	AN	C
Длина до 18 см в любом направлении	12	AN	C
Размеры более 18 см	14	AN	C
Везде, где это возможно, следует использовать интервал между буквами в 14 пунктов, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной степени детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ВОЗВЫШЕННОСТИ, МЫСОВЫЕ ПОЛОСЫ, ПЛЯЖИ, ПЕЩЕРЫ, РАВНИНЫ, ПРОВАЛЫ, СКАЛЫ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие особенности	6	AI	CL
Характерные черты	6	AI	C
Очень заметные черты лица	8	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ПОЛУОСТРОВА	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшие выступы длиной до 3 см в любом направлении или в местах скопления людей	6	AI	C
Длина до 7 см в любом направлении	8	AI	C
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Размеры более 18 см	14	AI	C
Объекты занимают от 30% до 60% площади карты	18	AI	C
Объекты, занимающие более 60% площади карты	24	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГИДРОГРАФИЧЕСКИЕ ОСОБЕННОСТИ ВНУТРЕННИХ ВОД Ручьи и реки	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Короткая деталь длиной до 10 см	7	АНИ	CL
Одиночные линейки имеют длину до 30 см, уменьшаясь в исходном положении до 7 дюймов	8	АНИ	CL
Двойная линия имеет длину до 30 см. Одиночная линия имеет длину более 30 см, что позволяет снизить CL с 8 до 7 в исходном состоянии	8	АНИ	C
Крупные элементы двойной линии последовательно сужаются к своему источнику	12	АНИ	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОЗЕРА, ПЛОТИНЫ, ЛАГУНЫ, БОЛОТА, БОЛЬШИЕ ВОДНЫЕ ПРОСТРАНСТВА, ГЛИНИСТЫЕ ЛОЖБИНЫ, КОЛОДЦЫ С ВОДОЙ, ПРОВАЛЫ В СКАЛАХ, ВОДОПАДЫ, РОДНИКИ, ПОРОГИ и т. д	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Точечный или небольшой объект, шрифт которого не помещается в пределах	7	АНИ	CL
Небольшая функция, для которой шрифт просто подходит или размер которой составляет до 3 см в любом направлении	8	АНИ	CL
Длина до 7 см в любом направлении	8	АНИ	C
Длина до 12 см в любом направлении	10	АНИ	C
Длина до 18 см в любом направлении	12	АНИ	C
Размеры более 18 см	14	АНИ	C
Объекты занимают от 30% до 60% площади карты	18	AI	C
Объекты, занимающие более 60% площади карты	24	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ПОСТРОЕННЫЕ ГИДРОГРАФИЧЕСКИЕ И КУЛЬТУРНЫЕ ОБЪЕКТЫ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названный однолинейный оросительный канал, канавка, дренаж и т.д	6	АНИ	CL
Названный двухлинейный оросительный канал	6	АНИ	C
Названная скважина, колодец, резервуар для воды, небольшая плотина и аналогично построенные точечные объекты	7	АНИ	CL
Плотина, плотина или стена водохранилища, причал, канава, пирс, пристань для яхт, мол, волнорез, маяк, радиомаяк, шлюз, дамба и трубопровод и т.д	6	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ПРИМЕЧАНИЯ К ОПИСАНИЮ ГИДРОГРАФИЧЕСКИХ ОБЪЕКТОВ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Используется для всех безымянных объектов, не показанных в легенде карты, и для описания объекта	6	АНИ	L

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

10.3 Особенности рельефа

ГОРНЫЕ ХРЕБТЫ, ПУСТЫНИ, РАВНИНЫ, ПЛОСКОГОРЬЯ, ХРЕБТОВЫЕ ГРЯДЫ, СКАЛИСТЫЕ ВЫХОДЫ, ОБРЫВЫ, ОТКОСЫ и т.д	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие выступы длиной до 4 см в любом направлении	6	AI	C
Длина до 7 см в любом направлении	8	AI	C
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Размеры более 18 см	14	AI	C
Объекты занимают от 30% до 60% площади карты	18	AI	C
Объекты, занимающие более 60% площади карты	24	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГОРЫ, ГРЕБНИ, БУГОРКИ, ХОЛМЫ, ПИКИ, ОСТРОКОНЕЧНИКИ и т.д	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Обычная функция	5	AI	C
Характерная особенность (используйте экономно)	7	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ДОЛИНЫ, ПРОВАЛЫ, КАНЬОНЫ, УЩЕЛЬЯ, ПРОПАСТИ, ОВРАГИ, СКАЛЫ, УТЕСЫ, СМОТРОВЫЕ ПЛОЩАДКИ, ПРОВАЛЫ, РАВНИНЫ и т.д	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшая особенность	6	AI	CL
Характерная черта	7	AI	CL
Очень заметная особенность	7	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОПИСАТЕЛЬНЫЕ ПРИМЕЧАНИЯ К РЕЛЬЕФНЫМ ЭЛЕМЕНТАМ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Используется для всех безымянных объектов, не показанных в легенде карты, или для описания объекта или группы объектов	6	АНИ	L

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

КОНТУРЫ И УПРАВЛЯЮЩИЕ ДАННЫЕ	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значение контура / вспомогательного контура	5	АНИ	Н/Д
Горизонтальная контрольная точка и высота над уровнем моря	5	AI	C
Контрольная отметка и высота над уровнем моря	5	AI	C
Нормальная высота пятна	5	AI	Н/Д
Самая высокая известная высота в области карты	8	AI	Н/Д
Небольшая островная возвышенность	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

10.4 Особенности растительности

ТРОПИЧЕСКИЕ ЛЕСА, ПЕРЕЛЕСКИ и т.д	1:250 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшие выступы длиной до 4 см в любом направлении	6	AI	C
Длина до 6 см в любом направлении	8	AI	C
Длина до 12 см в любом направлении	10	AI	C
Длина до 18 см в любом направлении	12	AI	C
Длина более 18 см	14	AI	C
Объекты, занимающие более 30% площади карты	18	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером от 14 пунктов и выше, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

10.5 Маргиналии

Маргинальная сущность	Исходное местоположение для получения информации о стиле ввода
Диаграммы: Диаграмма магнитного склонения Климатические графики Опорная схема сетки Карта Австралии Схема местности Решетчатая сетка Цвета для логотипов, различных полей и типа штрих-кода Правила для названий карт и штатов Указания по стрелкам пункта назначения на дороге	Ссылаться наПриложение Вдля получения спецификаций типов, связанных с каждой схемой.
Объемные детали, включая: Об этой карте Надежность карты и авторские права О серии NATMAP О компании Geoscience Australia Мы будем рады вашим отзывам Подтверждения Производственная записка Логотипы Контрольный номер ГЕОКЭТА Названия карт на обложке Легенда Шкала масштабирования и названия карт Размещение текста на полях	Обратитесь к руководствам по компоновке карт NTMS в масштабе 1:250 000 для получения спецификаций типов, связанных с каждой панелью вПриложение В .

[вернуться к началу]

11. Технические характеристики типа шкалы 1:1 000 000

Это заполнитель для спецификаций типа 1:1 000 000, которые будут добавлены в спецификации в будущих изменениях.

[вернуться к началу]

12. Технические характеристики типа шкалы 1:2 500 000

12.1 Культурные особенности

АВТОМОБИЛЬНЫЕ И ЖЕЛЕЗНЫЕ ДОРОГИ И СВЯЗАННЫЕ С НИМИ ОБЪЕКТЫ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Дороги (Красный -C 0% M 80% Y 73% K 0%)	6	AI	C
Дорожный узел	6	A	CL
Железнодорожная линия (Будут названы только значимые изолированные железные дороги и только с одобрения/по указанию Geoscience Australia)	6	A	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

НАСЕЛЕННЫЕ ПУНКТЫ И ЗДАНИЯ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Столица.	12	AB	C
Город с населением 100 000 человек и более	10	AB	C
Город с 25 000 по 99 999 человек	8	AB	C
Город с 5 000 до 24 999 человек	8	AB	CL
Город с 1 000 по 4 999	8	A	CL
Город с 500 по 999	7	A	CL
Город или поселение с 1 по 499	6	A	CL
Пригород в пределах застроенной территории	6	AN	C
Усадьба	6	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия объектов большой площади / Региональные названия	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Большие области, указанные в типе объектов "Объект большой площади".	10	АНИ	C
Для объектов большой площади, где это возможно, следует использовать интервалы между буквами, чтобы обеспечить сбалансированное обозначение больших участков или областей неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГРАНИЦЫ и аналогичные объекты	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названия соседних стран (Во всех именах следует использовать интервал между буквами) (Серый -C 0% M 0% Y 0% K 75%)	24	AB	C
Название штата или территории (Желтый -C 0% M 0% Y 100% K 30%) (Во всех именах следует использовать интервал между буквами)	24	AB	C
Углы государственной границы	6	АНИ	C
Тропик Козерога	7	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

12.2 Гидрографические особенности

БЕРЕГОВЫЕ И ОФФШОРНЫЕ ОСОБЕННОСТИ ЗАЛИВЫ, ЗАЛИВ, БУХТОЧКИ, ПРОЛИВЫ, ПОРТЫ и подобные объекты	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень мелкие детали размером до 12 мм в любом направлении или в местах скопления людей (Синий -C 100% M 9% Y 0% K 0%)	6	АНИ	CL
Небольшие размеры до 24 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	7	АНИ	CL
Ширина до 30 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	8	АНИ	C
Имеет длину более 30 мм в любом направлении. (Можно использовать более крупный шрифт, если надпись из 9 пунктов недостаточно заметна.) (Синий -C 100% M 9% Y 0% K 0%)	9 12	АНИ АНИ	C C
Интервал между буквами должен составлять 12 пт. По возможности, интервал между буквами должен составлять 9 пт., чтобы обеспечить сбалансированное обозначение больших областей или областей неправильной формы. Это требование может применяться не во всех случаях из-за различной степени детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОКЕАН и МОРЕ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Океаны (Во всех именах следует использовать интервал между буквами) (Синий -C 100% M 9% Y 0% K 0%)	18	AI	C
Моря (Во всех именах следует использовать интервал между буквами) (Синий -C 100% M 9% Y 0% K 0%)	14	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

острова	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие островные объекты или перегруженные районы	6	AI	CL
Выступы островка длиной до 25 мм в любом направлении	7	AI	CL
Выступы островка превышают 25 мм в любом направлении	8	AI	CL
Крупные достопримечательности острова (например, СУМБА) (Во всех именах следует использовать интервал между буквами)	10	AI	C
Очень маленькие островные группы или перегруженные районы	6	AI	CL
Особенности группы небольших островов	6	AI	C
Особенности группы средних островов	8	AI	C
Особенности большой группы островов	10	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

РИФЫ, МЕЛИ и подобные объекты	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие особенности	6	AI	CL
Средние характеристики	6	AI	C
Большие возможности (Во всех именах следует использовать интервал между буквами)	10	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ОСТРИЯ, МЫС-СЕНИЯ, ПЛЯЖИ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие особенности	6	AI	CL
Характерные черты	8	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ПОЛУОСТРОВА	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие особенности	6	AI	C
Средние характеристики	8	AI	C
Большие возможности	10	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером 10 пунктов, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной степени детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГИДРОГРАФИЧЕСКИЕ ОСОБЕННОСТИ ВНУТРЕННИХ ВОД Ручьи, реки и каналы	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Функции иерархии 1 и функции иерархии 2 (Синий -C 100% M 9% Y 0% K 0%)	6	АНИ	CL
Иерархия 3 функций (по возможности сокращенная до 6pt CL в исходном коде) (Синий -C 100% M 9% Y 0% K 0%)	7	АНИ	CL
Иерархия 4 функций (по возможности сокращенная до 7pt CL и 6pt CL в исходном коде) (Синий -C 100% M 9% Y 0% K 0%)	8	АНИ	C
Функции иерархии 5 и иерархии 6 (по возможности сокращены до 8 pt C, 7pt CL и 6pt CL в исходном коде) (Синий -C 100% M 9% Y 0% K 0%)	10	АНИ	C
Примечание: Значительные реки и ручьи, названия которых изменяются по всей их протяженности, возможно, потребуется указывать шрифтом меньшего размера, чем указано.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОЗЕРА, ПЛОТИНЫ, ВОДОХРАНИЛИЩА и т. д	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень мелкие элементы менее 20 мм в любом направлении, а также элементы неправильной формы или в местах скопления людей (Синий -C 100% M 9% Y 0% K 0%)	6	АНИ	CL
Небольшая деталь менее 20 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	7	АНИ	CL
Ширина до 40 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	7	АНИ	C
Имеет длину более 40 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	8	АНИ	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

12.3 Особенности рельефа

ГОРНЫЕ ХРЕБТЫ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень мелкие детали (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	CL
Мелкие особенности (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	C
Средние характеристики (Коричневый -C 0% M 47% Y 100% K 25%)	8	AI	C
Большие возможности (Коричневый -C 0% M 47% Y 100% K 25%)	12	AI	C
Везде, где это возможно, следует использовать интервалы между буквами как для небольших, так и для крупных объектов, чтобы обеспечить сбалансированное обозначение больших областей или областей неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГОРЫ, ГРЕБНИ, БУГОРКИ, ХОЛМЫ, ПИКИ, ОСТРОКОНЕЧНИКИ и т.д	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мелкие особенности (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	CL
Средние характеристики (Коричневый -C 0% M 47% Y 100% K 25%)	7	AI	CL
Крупные/выступающие элементы (Коричневый -C 0% M 47% Y 100% K 25%)	7	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

КОНТУРЫ И УПРАВЛЯЮЩИЕ ДАННЫЕ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значение контура / вспомогательного контура (Коричневый -C 0% M 47% Y 100% K 25%)	5	АНИ	Н/Д
Точечная высота (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	Н/Д
Примечание: Значения высот будут показаны для всех горных объектов/холмов, где они есть, в слое Точечных высот, за исключением очень перегруженных участков, где они могут быть опущены.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

12.4 Батиметрические характеристики

БАТИМЕТРИЧЕСКИЕ КОНТУРЫ	1:2 500 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значения батиметрического контура (Синий -C 100% M 9% Y 0% K 0%)	5	АНИ	Н/Д

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

12.5 Маргиналии

Маргинальная сущность	Исходное местоположение для получения информации о стиле ввода
Диаграммы: Диаграмма магнитного склонения Климатические графики Опорная схема сетки Карта Австралии Схема местности Решетчатая сетка Цвета для логотипов, различных полей и типа штрих-кода Правила для названий карт и штатов Указания по стрелкам пункта назначения на дороге	Ссылаться наПриложение Вдля получения спецификаций типов, связанных с каждой схемой.
Объемные детали, включая: Об этой карте Надежность карты и авторские права О серии NATMAP О компании Geoscience Australia Производственная записка Логотипы Контрольный номер ГЕОКЭТА Названия карт на обложке Легенда Шкала масштабирования и названия карт Аккуратная строка и связанный с ней текст, например: Технические характеристики сетки и сеточных решеток Указания по стрелкам пункта назначения на дороге	Обратитесь к руководствам по компоновке карт NTMS в масштабе 1:100 000 для получения спецификаций типов, связанных с каждой панелью вПриложение В.

[вернуться к началу]

13. Технические характеристики типа шкалы 1:5 000 000

13.1 Культурные особенности

НАСЕЛЕННЫЕ ПУНКТЫ И ЗДАНИЯ	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Город с населением 1 000 000 человек и более.	12	AB	C
Город от 100 000 до 999 999	10	AB	C
Город с 25 000 по 99 999 человек	10	AN	C
Город с 5 000 до 24 999 человек	8.5	AN	CL
Город с населением менее 5 000 человек	6.5	AN	CL
Усадьбы	6.5	АНИ	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия объектов большой площади / Региональные названия	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Большие области, указанные в типе объектов "Объект большой площади".	7.5	AI	C
Везде, где это возможно, следует использовать интервал между буквами размером 7,5 кегля, чтобы можно было сбалансированно обозначать большие области или области неправильной формы. Это требование может применяться не во всех случаях из-за различной степени детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГРАНИЦЫ и аналогичные объекты	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Названия соседних стран (Желтый -C 0% M 0% Y 0% K 75%) (Во всех именах следует использовать интервал между буквами)	14	AB	C
Название штата или территории (Желтый -C 0% M 0% Y 100% K 30%) (Во всех именах следует использовать интервал между буквами)	14	AB	C
Тропик Козерога	7	A	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

13.2 Гидрографические особенности

БЕРЕГОВЫЕ И ОФФШОРНЫЕ ОСОБЕННОСТИ Порты, гавани, заливы, бухточки, устья рек, залива, проливы и аналогичные объекты	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие объекты или перегруженные участки (Синий -C 100% M 9% Y 0% K 0%)	6.5	АНИ	CL
Мелкие особенности (Синий -C 100% M 9% Y 0% K 0%)	6.5	АНИ	C
Характерные черты (Синий -C 100% M 9% Y 0% K 0%)	8	АНИ	C
Очень заметные черты лица (Синий -C 100% M 9% Y 0% K 0%)	10	АНИ	C
Везде, где это возможно, следует использовать 10-точечный интервал между буквами, чтобы обеспечить сбалансированное обозначение больших областей или областей неправильной формы. Это требование может применяться не во всех случаях из-за различной плотности детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОКЕАН и МОРЕ	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Океан (Синий -C 100% M 9% Y 0% K 0%) (Во всех именах следует использовать интервал между буквами)	18	AI	C
Море (Синий -C 100% M 9% Y 0% K 0%) (Во всех именах следует использовать интервал между буквами)	14	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

острова	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Очень маленькие объекты или перегруженные участки	6.5	AI	CL
Ширина до 12 мм в любом направлении	7.5	AI	CL
Ширина до 25 мм в любом направлении	7.5	AI	C
Имеет длину более 25 мм в любом направлении	8.5	AI	C
Названия крупных островов (например, СУМБА) (В названиях всех крупных островов следует использовать интервал между буквами)	10	AI	C
Небольшие островные группы (Размер и начертание букв зависят от значения, используйте предыдущую карту в качестве ориентира)	6.5 7.5 7.5	AI	CL CL C
Названия групп крупных островов	8.5	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

СКАЛЫ, РИФЫ, МЕЛИ и тому подобные объекты	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Особенности небольших рифов	6.5	AI	CL
Особенности крупных рифов (В названиях всех крупных рифов следует использовать интервал между буквами)	10	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ОСТРИЯ, МЫС За МЫСОМ, ПОЛУОСТРОВА, ПЛЯЖИ, ПЕЩЕРЫ, РАВНИНЫ, ПРОВАЛЫ, СКАЛЫ	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Все функции	6.5	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГИДРОГРАФИЧЕСКИЕ ОСОБЕННОСТИ ВНУТРЕННИХ ВОД Ручьи, Реки И Каналы	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Элементы иерархии 1 и элементы иерархии 2 длиной менее 10 мм (Синий -C 100% M 9% Y 0% K 0%)	5.5	AI	CL
Менее значимые элементы иерархии 3 и элементы иерархии 2 длиннее 10 мм, где это возможно, уменьшают CL до 5,5pt в исходном состоянии (Синий -C 100% M 9% Y 0% K 0%)	7	AI	CL
Характеристики иерархии 6, 5 и 4 и важные характеристики иерархии 3, где это возможно, снижены до 7 pt CL и 5,5pt CL в исходном коде (Синий -C 100% M 9% Y 0% K 0%)	8	AI	C
Примечание: Значительные реки и ручьи, названия которых изменяются по всей их протяженности, возможно, потребуется указывать шрифтом меньшего размера, чем указано.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОЗЕРА, ПЛОТИНЫ, ВОДОХРАНИЛИЩА и т. д	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Небольшая деталь менее 15 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	6.5	AI	CL
Ширина до 20 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	7.5	AI	CL
Характеристики более чем на 20 мм в любом направлении (Синий -C 100% M 9% Y 0% K 0%)	7.5	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

13.3 Особенности рельефа

ГОРНЫЕ ХРЕБТЫ	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Маленький (Коричневый -C 0% M 47% Y 100% K 25%)	5.5	AI	C
Средний (Коричневый -C 0% M 47% Y 100% K 25%)	8	AI	C
Большой (Коричневый -C 0% M 47% Y 100% K 25%)	10	AI	C
Для обозначения средних и крупных горных хребтов, где это возможно, следует использовать интервалы между буквами, чтобы обеспечить сбалансированное обозначение больших территорий или территорий неправильной формы. Это требование может применяться не во всех случаях из-за различной степени детализации карты и других эстетических соображений.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГОРЫ, ГРЕБНИ, БУГОРКИ, ХОЛМЫ, ПИКИ, ОСТРОКОНЕЧНИКИ и т.д	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Все функции (Коричневый -C 0% M 47% Y 100% K 25%)	6.5	АНИ	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

КОНТУРЫ И УПРАВЛЯЮЩИЕ ДАННЫЕ	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значение контура / вспомогательного контура (Коричневый -C 0% M 47% Y 100% K 25%)	5	АНИ	Н/Д
Точечная высота (Коричневый -C 0% M 47% Y 100% K 25%)	6.5	АНИ	Н/Д
Примечание: Значения высот будут показаны для всех горных объектов/холмов, где они есть, в слое Точечных высот, за исключением очень перегруженных участков, где они могут быть опущены.

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

13.4 Батиметрические характеристики

БАТИМЕТРИЧЕСКИЕ КОНТУРЫ	1:5 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значения батиметрического контура (Синий -C 100% M 9% Y 0% K 0%)	5	АНИ	Н/Д

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

13.5 Маргиналии

Маргинальная сущность	Исходное местоположение для получения информации о стиле ввода
Диаграммы: Сетка Цвета для логотипов, различных полей и типа штрих-кода Правила для названий карт и штатов	Ссылаться наПриложение Вдля получения спецификаций типов, связанных с каждой схемой.
Объемные детали, включая: Надежность карты и авторские права Производственная записка Логотипы Контрольный номер ГЕОКЭТА Названия карт на обложке Легенда Шкала масштабирования и названия карт Аккуратная строка и связанный с ней текст, например: Технические характеристики решетки	Обратитесь к руководствам по компоновке карт в масштабе 1:5 000 000 для получения информации о типах, связанных с каждой панелью вПриложение В.

[вернуться к началу]

14. Технические характеристики типа шкалы 1:10 000 000

14.1 Культурные особенности

НАСЕЛЕННЫЕ ПУНКТЫ И ЗДАНИЯ	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Город с населением 1 000 000 человек и старше	9	АНБ	C
Город от 100 000 до 999 999	7	АНБ	C
Город с 20 000 по 99 999 человек	7	AN	CL
Город с населением менее 20 000 человек	6	AN	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОСОБЕННОСТИ РАЙОНА Названия объектов большой площади / Региональные названия	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Большие области, указанные в типе объектов "Объект большой площади". Для выделения элементов следует использовать одинарный интервал между буквами.	6	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГРАНИЦЫ и аналогичные объекты	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Название штата или территории вдоль границы (Можно использовать интервал между буквами) (Желтый -C 0% M 0% Y 100% K 30%)	12	AB	C
Тропик Козерога	6	AI	CL
Название соседней страны (Индонезия и PNG)	12	AB	C
Название соседней страны (Восточный Тимор)	8	AB	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

14.2 Гидрографические особенности

БЕРЕГОВЫЕ И ОФФШОРНЫЕ ОСОБЕННОСТИ Порты, гавани, заливы, бухточки, устья рек и аналогичные объекты	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Отсеки и т.д. (большие) (Синий -C 100% M 9% Y 0% K 0%)	7	AI	C
Отсеки и т.д. (небольшие) (Синий -C 100% M 9% Y 0% K 0%)	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОКЕАН, МОРЕ, ЗАЛИВ, ПРОЛИВЫ и подобные объекты	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Заливы, проливы и т.д. (большие) (Синий -C 100% M 9% Y 0% K 0%)	7	AI	C
Заливы, проливы и т.д. (небольшие) (Синий -C 100% M 9% Y 0% K 0%)	6	AI	CL
Океаны (Синий -C 100% M 9% Y 0% K 0%)	10	AI	C
Моря (Синий -C 100% M 9% Y 0% K 0%)	8	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

острова	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Острова	6.5	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

СКАЛЫ, РИФЫ, МЕЛИ и тому подобные объекты	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Рифы (крупные)	6	AI	C
Рифы (небольшие)	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ВОЗВЫШЕННОСТИ, МЫСОВЫЕ ПОЛОСЫ, ПЛЯЖИ, ПЕЩЕРЫ, РАВНИНЫ, ПРОВАЛЫ, СКАЛЫ	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мысы, острия или мыс-ские возвышенности	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

МЫСЫ, ПОЛУОСТРОВА	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Мысы, полуострова	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГИДРОГРАФИЧЕСКИЕ ОСОБЕННОСТИ ВНУТРЕННИХ ВОД Ручьи и реки	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Ручьи и реки (Синий -C 100% M 9% Y 0% K 0%)	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ОЗЕРА, ПЛОТИНЫ, ЛАГУНЫ, БОЛОТА, БОЛЬШИЕ ВОДНЫЕ ПРОСТРАНСТВА, ГЛИНИСТЫЕ ЛОЖБИНЫ, КОЛОДЦЫ, ПРОВАЛЫ В СКАЛАХ, ВОДОПАДЫ, РОДНИКИ, ПОРОГИ и т.д	1:100 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Озера (Синий -C 100% M 9% Y 0% K 0%)	6	AI	CL
Плотины или водохранилища (Синий -C 100% M 9% Y 0% K 0%)	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

14.3 Особенности рельефа

ГОРНЫЕ ХРЕБТЫ, ПУСТЫНИ, РАВНИНЫ, ПЛОСКОГОРЬЯ, ХРЕБТОВЫЕ ГРЯДЫ, СКАЛИСТЫЕ ВЫХОДЫ, ОБРЫВЫ, ОТКОСЫ и т.д	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Горные хребты (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	C

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

ГОРЫ, ГРЕБНИ, БУГОРКИ, ХОЛМЫ, ПИКИ, ОСТРОКОНЕЧНИКИ и т.д	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Гора, холм и т. д (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	CL

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

КОНТУРЫ И УПРАВЛЯЮЩИЕ ДАННЫЕ	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значение контура / вспомогательного контура (Коричневый -C 0% M 47% Y 100% K 25%)	5	АНИ	Н/Д
Нормальная высота пятна (Коричневый -C 0% M 47% Y 100% K 25%)	6	AI	Н/Д

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

14.4 Батиметрические характеристики

БАТИМЕТРИЧЕСКИЕ КОНТУРЫ	1:10 000 000
ОПИСАНИЕ ФУНКЦИИ / КРИТЕРИИ	точка размер	стиль	дело
Значения батиметрического контура (Синий -C 100% M 9% Y 0% K 0%)	5	АНИ	Н/Д

Ссылка на приложение с образцами стиля T - Type

[вернуться к началу]

14.5 Маргиналии

Маргинальная сущность	Исходное местоположение для получения информации о стиле ввода
Диаграммы: Диаграмма магнитного склонения Климатические графики Опорная схема сетки Карта Австралии Схема местности Решетчатая сетка Цвета для логотипов, различных полей и типа штрих-кода Правила для названий карт и штатов Указания по стрелкам пункта назначения на дороге	Ссылаться наПриложение Вдля получения спецификаций типов, связанных с каждой схемой.
Объемные детали, включая: Об этой карте Надежность карты и авторские права О серии NATMAP О компании Geoscience Australia Производственная записка Логотипы Контрольный номер ГЕОКЭТА Названия карт на обложке Легенда Шкала масштабирования и названия карт Аккуратная строка и связанный с ней текст, например: Технические характеристики сетки и сеточных решеток Указания по стрелкам пункта назначения на дороге	Обратитесь к руководствам по компоновке карт NTMS в масштабе 1:100 000 для получения спецификаций типов, связанных с каждой панелью вПриложение В.

[вернуться к началу]
