Раздел 3 - Информация о создании национальной топографической базы данных

1. Сфера применения настоящего документа

В этом разделе Технических спецификаций рассматриваются различные вопросы, касающиеся правильного сбора и пересмотра объектов реального мира в качестве данных для заполнения Национальной топографической базы данных (NTDB). К этим темам относятся:

• типы исходных материалов, предоставляемых Geoscience Australia производителям для сбора, пересмотра и ведения базы данных NTDB. Как будут использоваться эти исходные материалы, что производители должны будут предоставить при преобразовании определенных типов исходных материалов и как связаться с Geoscience Australia в случае возникновения проблем.
• определение структуры и структурных правил базы данных NTDB по науке о земле Австралии.
• картографические принципы, которые необходимо учитывать при сборе или поддержании данных, чтобы упростить создание основных картографических данных баз данных (например, серии национальных топографических карт 1:250 000 и 1:100 000).
• специальные правила захвата и атрибуции объектов для преобразования объектов реального мира и, в некоторых случаях, их взаимосвязи с окружающей средой в цифровое представление данных.
• информация о требованиях к предоставлению данных и карт в Geoscience Australia от их производителей.

Методология обновления и пересмотра Национальной топографической базы данных (NTDB) может быть изменена в будущем по усмотрению Geoscience Australia.

2. Общая информация

База данных NTDB управляется системой управления реляционными базами данных Oracle (RDBMS) и программным обеспечением ESRI ArcSDE и содержит соответствующие таблицы данных и индексы.

База данных NTDB:

• используется для редактирования и сопровождения топографических данных, собранных с наилучшей доступной контурной и атрибутивной точностью.
• используется для создания топографических и других пространственных продуктов в масштабе от 1:25 000 до 1:10 000 000, включая флагманские топографические продукты Geoscience Australia в масштабе 1:250 000.
• используется для редактирования и создания национальных серий топографических карт (NTMS) и связанных с ними специализированных картографических продуктов
• должны соответствовать стандартам и правилам, изложенным в разделах 1, 2 и 3 данной спецификации и в приложениях. Единственным исключением является то, что в проектной инструкции специально предусмотрено внесение изменений.

Приложения к данной спецификации содержат важную описательную информацию для баз данных. В частности, для получения полного представления о NTDB следует обратиться к приложениям A, C и H.Приложение Аэто словарь типов объектов.Приложение Сэто руководство по заборам и водным сооружениям, которое разделяет Австралию на районы с плотной, умеренной и малонаселенной местностью, которые по определенным признакам влияют на уровень добычи.Приложение Hсодержит список диапазонов форматов бумаги и географических ограничений для измененных (т.е. нестандартных) размеров карты.

[вернуться к началу]

3. Пересмотр

3.1 Источники изменений

Источники информации, позволяющие пересмотреть характеристики в базе данных NTDB, могут быть предоставлены Geoscience Australia. По мере возможности информация о пересмотре будет предоставляться только на основе изменений (т.е. после первоначального анализа базы данных NMIG будут определены те функции, которые подлежат включению, изменению или удалению, и они будут составлять предоставленную информацию). В тех случаях, когда такой подход считается невозможным или непрактичным из-за таких факторов, как количество изменений или сложность ошибок, у производителя может быть запрошен общий "тематический" обзор конкретных тем. В этом случае компания Geoscience Australia предоставит соответствующие базовые материалы/цифровые данные, справочные и вспомогательные материалы, позволяющие пересмотреть характеристики в базе данных NTDB, и этих источников должно быть достаточно. Если у производителей есть доступ к другим источникам информации, они могут быть использованы, однако перед использованием необходимо получить разрешение от Geoscience Australia. Все измененные объекты, видимые на изображениях или содержащиеся в других предоставленных источниках информации, соответствуют критериям, установленным в словаре типов объектов (см.Приложение А) будет занесен в базу данных.

Рекомендации по разрешению конфликтов между источниками приведены вРаздел 3 Глава 5.5 Приоритеты в использовании справочных материалов, карт и изображений. Если возникает неразрешимая проблема, ее следует направить в Geoscience Australia. Если использование справочного материала приводит к аномалиям, его также следует направить в Geoscience Australia. ВидетьРаздел 3 Глава 3.4 Взаимодействие с Geoscience Australia в области сбора данных и составления карт

В тех случаях, когда в проектных инструкциях или требованиях к действию, выпущенных Geoscience Australia, содержатся конкретные указания, которые имеют приоритет над спецификациями, Производитель должен предоставить техническую документацию со ссылкой на источник (например, Проектную инструкцию или запрос на действие и т.д.) и последующее изменение. Эти производственные заметки должны быть заполнены в поле ProductionNotePoints featureType в наборе данных производственных объектов. ВидетьРаздел 3 Глава 3.4 Взаимодействие с Geoscience Australia в области сбора данных и составления картиПриложение А К производственной записке

3.2 Справочные материалы и информация, предоставленные Geoscience Australia

3.2.1 Документация

Документацию можно разделить на две категории:

• Топографические данные и спецификации карт Geoscience Australia: Эти спецификации версии 6 используются для редактирования и сопровождения топографических данных масштаба от 1:25 000 до 1:10 000 000 и для облегчения создания обновленных топографических карт. Спецификации включают в себя такие элементы, как: Описание модели данных, информация о структуре данных, Глоссарий терминов, Картографические спецификации, словарь данных и перекрестные ссылки на объекты, таблицы формата карт и руководства.
• Инструкции по проектуИнструкции по проекту уникальны для каждого рабочего пакета и объясняют производителю конкретные требования проекта. Эти инструкции сопровождают спецификации GA и будут иметь преимущественную силу там, где это указано. Приводятся подробные сведения об объеме работ, количестве рабочих единиц (WU), функциях, которые необходимо доработать, используемых изображениях, применяемом тестировании НДС, инструкциях по доработке функций и конечных результатах. Если проект охватывает нестандартную область, может быть предоставлено несколько файлов со всей необходимой информацией.

МАТЕРИАЛЫ / ИНФОРМАЦИЯ ПОДРОБНЕЕ	ФОРМАТ / ОПИСАНИЕ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОПОГРАФИЧЕСКИХ ДАННЫХ И КАРТ GEOSCIENCE AUSTRALIA	Формат спецификаций HTML-документы во Всемирной паутине можно найти по следующему адресу: http://www.ga.gov.au/mapspecs/topographic/v6 В некоторых случаях спецификации могут предоставляться на индивидуальной основе в рамках процесса контроля качества Geoscience Australia.
Инструкции по проекту Поставляется для каждой рабочей единицы.	Формат файла Файл проекта с соответствующей информацией. Этот файл может содержать графики и файлы базы геоданных (mdb), указывающие на изменения, которые необходимо внести.

3.2.2 Основной материал

Базовый материал/цифровые данные относятся к печатным материалам или цифровым данным, которые компания Geoscience Australia определила в качестве отправной точки, на основе которой производители создают новый набор данных и вносят любые соответствующие изменения. Сюда входят такие объекты, как база данных NTDB, цифровые данные, полученные от заинтересованных сторон Geoscience Australia (например, государственных картографических органов), а также, в некоторой степени, материалы для воспроизведения и карты последних предыдущих изданий, подготовленные заинтересованными сторонами Geoscience Australia или Geoscience Australia (например, государственными картографическими органами).

Как правило, когда более поздняя информация недоступна и объект, существующий в базовом материале, не может быть подтвержден с помощью изображений или вторичных источников, объект будет сохранен в пересмотренных данных с указанием авторства, указанным в указанном базовом материале.

Независимо от целостности пространственных данных или качества атрибуции указанного базового материала,производители должны обеспечитьчто данные, представленные в Geoscience Australia (для проверки и тестирования после пересмотра, сбора данных или технического обслуживания), соответствуют всем требованиям к качеству и стандартам, изложенным в этих спецификациях. Единственным исключением является то, что Geoscience Australia подробно описывает исключение в файле проекта.

МАТЕРИАЛЫ / ИНФОРМАЦИЯ ПОДРОБНЕЕ	ФОРМАТ / ОПИСАНИЕ
Цифровые данные из Geoscience Australia .	Формат данных Файлы базы геоданных; (Включая возможные базы данных-реплики) Географическая система координат (GDA94) Носители данных Данные будут предоставлены на одном из следующих носителей; Внешние жесткие диски DVD-диск КОМПАКТ-диск
Цифровые данные от заинтересованных сторон из Geoscience Australia .	Формат данных Файлы базы геоданных; различные системы координат (см. файлы проекта) Носители данных Данные будут предоставлены на одном из следующих носителей; Внешние жесткие диски DVD-диск КОМПАКТ-диск
ПЕЧАТНЫЕ КАРТЫ Распечатанные карты, поставляемые для каждой рабочей единицы, будут перечислены в файле проекта и, как правило, будут содержать ссылки на название карты, издание и масштаб.	Носитель/Формат данных Распечатанные карты будут предоставлены на одном из следующих носителей/форматов данных; Бумага Форматы файлов изображений (GeoPDF, EPS, ECW, TIFF, GeoTIFF, JPEG) на внешних жестких дисках, DVD, CD-ROM
РЕПРОДУКЦИОННЫЙ МАТЕРИАЛ (repromat) Копии репродукционных материалов, использованных для создания последних предыдущих изданий карт, могут быть предоставлены, при необходимости, для доработки и производства в масштабе 1:25 000 и 1:100 000, но маловероятно, что они будут предоставлены в масштабе 1:250 000 или меньших масштабах (для больших площадей). Этот репродукционный материал может быть предоставлен только для доработки определенных тем, как указано, например, в инструкциях по проекту. чтобы можно было использовать дополнительные функции, которые ранее не были показаны.	Перепрограммировать исходные данные(все листы) Предоставленный репроматчик, как правило, будет иметь исходный код AGD66. Если используется другой исходный код, это будет указано в репромате. Детали повторного воспроизведения Полный перечень поставляемого оборудования будет включен в Инструкции по проекту и отчетную документацию по поставке, которые будут сопровождать пакет работ.

3.2.3 Справочные и вспомогательные материалы

Справочный материал относится ко всем соответствующим источникам информации, которые необходимо использовать для непосредственного пересмотра местоположения и/или атрибутов объектов во время пересмотра. Эта информация может быть внутренней, которую ведет Geoscience Australia, или получена из внешних источников. В исключительных обстоятельствах, когда использование определенных обозначенных справочных материалов может привести к нелогичному результату, производитель должен обратить внимание Geoscience Australia на эти проблемы и запросить указания о том, как действовать дальше.

Справочные материалы могут быть разделены на множество категорий:

• Данные ГИС
• Образность
• Публикации в печатном виде
• Отчеты об ошибках/исправлениях
• Печатные карты
• Воспроизводимый материал

Вспомогательные материалы - это информация, предоставленная в качестве руководства для сбора данных и определения авторства, которая может не входить в сферу пересмотра. Вспомогательные материалы не используются для непосредственного пересмотра функций. Например: Данные о линиях электропередач могут быть предоставлены для облегчения интерпретации линейных объектов, чтобы они не были ошибочно приняты за другие линейные объекты, такие как дороги.

При использовании справочных и вспомогательных материалов важно понимать их качество, содержание, полноту и надлежащее использование, поэтому производители должны ссылаться на метаданные, определяющие предоставленный материал. Все наборы цифровых данных, предоставляемые Geoscience Australia, будут сопровождаться "Описанием метаданных".

МАТЕРИАЛЫ / ИНФОРМАЦИЯ ПОДРОБНЕЕ	ФОРМАТ / ОПИСАНИЕ
ДАННЫЕ ГИС Более подробную информацию смотрите в инструкциях по индивидуальному проекту	Формат данных Данные ГИС могут предоставляться в различных форматах, включая, но не ограничиваясь ими: Шейп-файл ESRI, ArcInfo pGDB и fGDB или покрытие. Mapinfo - таблица, данные, карта CAD dgn, dxf
СПУТНИКОВЫЕ СНИМКИ / ФОТОСЪЕМКА Спутниковые снимки для пересмотра базы данных NTDB будут предоставлены по мере необходимости для каждого рабочего подразделения. Для сбора данных в масштабе 1:250 000 и меньшем (для больших площадей) может быть использована комбинация LANDSAT TM, SPOT или AlOS 10m и различных изображений с высоким разрешением, а также различные виды фотосъемки. Для сбора данных в масштабе 1:25 000 и 1:100 000 может быть предоставлена комбинация цветных ортофотоснимков размером 60-100 см, Quickbird, IKONOS, лидара и точечных данных с разрешением 2,5 м. Комбинации этих элементов будут варьироваться в зависимости от наличия, географической протяженности и характера соответствующих пересматриваемых районов.	Носители данных DVD-диск Внешний жесткий диск Все файлы будут записаны на DVD-диски или широкоформатные USB-накопители. Формат изображений Спутниковые снимки будут доставлены в виде изображений ARC/INFO "imagename".bil с соответствующим файлом "imagename".hdr или "imagename".ecw. Каждый hdr-файл "imagename" будет содержать основную информацию, требуемую ARC/INFO, и дополнительную информацию, которая поможет получить более полное описание и информацию о проекции соответствующего изображения. Ортофотографии, как правило, предоставляются в виде файлов ecw с географической привязкой и соответствующими файлами .ers, .rtf и .tab.
Публикации в печатном виде Относится к коммерческим публикациям, которые содержат конкретную информацию, часто относящуюся к атрибуции топографических объектов. Эти публикации полезны для конкретных пакетов работ и поэтому предоставляются производителям только при распределении работ. Более подробную информацию смотрите в инструкциях по индивидуальному проекту
ОТЧЕТЫ ОБ ОШИБКАХ/ИСПРАВЛЕНИЯХ Производителям будут предоставлены только те ошибки (НДС, исправление карты и точки ошибок NTDB), которые не были включены в "Отчет об изменении NMD" в файле проекта. В тех случаях, когда эти отчеты включаются, они обычно содержат ошибки, обнаруженные в процессе расчета НДС, и ошибки или изменения, о которых впоследствии сообщают внутренние и внешние источники. Они содержат подробную информацию об ошибках, которые необходимо исправить при производстве нового продукта. На объекты, подлежащие исправлению, обычно указывают их местоположение в координатах, а также краткое описание проблемы. Поставляется только для выбранных рабочих единиц.	Формат Печатные отчеты Ошибки класса пространственных объектов
ПЕЧАТНЫЕ КАРТЫ Распечатанные карты, поставляемые для каждой рабочей единицы, будут перечислены в файле проекта и, как правило, будут содержать ссылки на название карты, издание и масштаб.	Носитель/Формат данных Распечатанные карты будут предоставлены на одном из следующих носителей/форматов данных; Бумага Форматы файлов изображений (GeoPDF, EPS, ECW, TIFF, GeoTIFF, JPEG) на внешних жестких дисках, DVD, CD-ROM
РЕПРОДУКЦИОННЫЙ МАТЕРИАЛ (repromat) Копии репродукционных материалов, использованных для создания последних предыдущих изданий карт, могут быть предоставлены, при необходимости, для доработки и производства в масштабе 1:25 000 и 1:100 000, но маловероятно, что они будут предоставлены в масштабе 1:250 000 или меньших масштабах (для больших площадей). Этот репродукционный материал может быть предоставлен только для доработки определенных тем, как указано в инструкциях по проекту, например. чтобы включить дополнительные функции, которые ранее не были включены.	Перепрограммировать исходные данные(все листы) Предоставленный репроматчик, как правило, будет иметь исходный код AGD66. Если используется другой исходный код, это будет указано в репромате. Детали повторного воспроизведения Полный перечень поставляемого оборудования будет включен в Инструкции по проекту и отчетную документацию по поставке, которые будут сопровождать пакет работ.

3.2.4 Информация на полях карты

МАТЕРИАЛЫ / ИНФОРМАЦИЯ ПОДРОБНЕЕ	ФОРМАТ / ОПИСАНИЕ
Информация, необходимая для создания контуров карты (маргиналии); Обычно это включает следующую информацию, предоставляемую для каждой рабочей единицы каждый раз, когда выделяется новый проект рабочей единицы. При необходимости может быть предоставлена и другая информация; Номер штрих-кода Номер издания карты Дата установления достоверности Номера зон UTM Информация о диаграмме магнитного склонения Информация о климатических графиках Производственный номер GEOCAT Дата защиты авторских прав	Способ доставки Эти номера, даты или цифры будут указаны вместе с отдельным рабочим блоком
Следующая информация на полях будет опубликована "только один раз".;например, в качестве стандартной проблемы в начале программы или до тех пор, пока не будут предоставлены изменения через запрос на выполнение действия. Эта информация не будет генерироваться для каждой проблемы рабочей единицы. Информация о схеме местности Австралийский герб Карта Австралии	Способ доставки Они будут предоставлены в формате файла экспорта ArcInfo (.e00)

[вернуться к началу]

3.3 Отчет об ошибке преобразования при сканировании

Отчет об ошибке scanning transformation RMS покажет разницу между известными контрольными точками и их местоположениями при сканировании для каждого отсканированного фрагмента материала. Очки не начисляются, если разница превышает плюс-минус 50 метров при соотношении 1:250 000 и плюс-минус 20 метров при соотношении 1:100 000.

Ниже приведен пример отчета. Формат отчета может отличаться, но в него должна быть включена информация о зоне и покрытии, определение используемых контрольных точек, отдельные остаточные ошибки и среднеквадратичные значения. Производители должны будут предоставить отчет об ошибке RMS-преобразования для каждого репромата или эквивалентной печатной информации, отсканированной для преобразования растра в вектор.

  AFFINE Transformation Report Mon Dec 23 11:47:19 1996

  ********************************************************

  Units quoted are in MASTER UNITS unless specified.

  Datafile: C:\SUSIE\BETOOHYD.DGN Masterfile: C:\SUSIE\BETOOHYM.DGN

  ID Master Control Monuments (x,y) Data Transformed Monuments (x,y)

  --------------------------------------------------------------------------------------------

  1 [ 349872.300000 , 7123444.600000 ] [ 349873.929659 , 7123428.288025 ]

  2 [ 349242.300000 , 7178826.600000 ] [ 349237.220023 , 7178833.546668 ]

  3 [ 348623.700000 , 7234205.100000 ] [ 348626.543897 , 7234209.506276 ]

  4 [ 399086.600000 , 7234670.500000 ] [ 399094.244822 , 7234674.842476 ]

  5 [ 449544.500000 , 7234949.600000 ] [ 449550.005428 , 7234942.321504 ]

  6 [ 500000.000000 , 7235042.700000 ] [ 499992.392353 , 7235023.575531 ]

  7 [ 500000.000000 , 7179676.300000 ] [ 499998.063041 , 7179687.991801 ]

  8 [ 500000.000000 , 7124306.200000 ] [ 500002.834445 , 7124315.153958 ]

  9 [ 449960.600000 , 7124210.500000 ] [ 449969.185596 , 7124205.623738 ]

  10 [ 399918.800000 , 7123923.300000 ] [ 399914.162437 , 7123917.921840 ]

  11 [ 399498.900000 , 7179298.700000 ] [ 399490.300307 , 7179310.844932 ]

  12 [ 449750.700000 , 7179581.900000 ] [ 449749.517992 , 7179586.383251 ]

  List of Residuals

  *******************

  ID Weight X-Component Y-Component VectorNorm

  --------------------------------------------------------------------------------------------

  1 1.00 -1.629659414 16.311974859 16.393178874

  2 1.00 5.079977336 -6.946668010 8.605949464

  3 1.00 -2.843897290 -4.406276007 5.244332183

  4 1.00 -7.644821656 -4.342475807 8.792064279

  5 1.00 -5.505427580 7.278496484 9.126129733

  6 1.00 7.607646697 19.124468721 20.582069675

  7 1.00 1.936959281 -11.691800690 11.851160898

  8 1.00 -2.834445248 -8.953958160 9.391881952

  9 1.00 -8.585596244 4.876261763 9.873722280

  10 1.00 4.637563426 5.378159508 7.101520558

  11 1.00 8.599692800 -12.144931703 14.881333352

  12 1.00 1.182007866 -4.483250976 4.636451435

  Residuals (Sum) - X : -2.625165507E-08 Y : -1.862645149E-08

  Residuals (Sum of Squares - X & Y) : 1574.040141472

  Scaling - X : 1.250257 Y : 1.250349

  Translation - X : 338898.447172 Y : 7114096.609280

  Rotation - 0.351557 degrees

  Non-orthogonality - -0.004027 degrees

  End of report. Checked :............ .../.../...

  ********************************************************************************************

[вернуться к началу]

3.4 Взаимодействие с Geoscience Australia в отношении сбора данных и составления карт

Запросы на действия и производственные заметки являются важным средством коммуникации, доступным производителям, когда они хотят запросить инструкции по конкретному проекту или компоненту (запросы на действия) или задокументировать конкретные действия, которые они предприняли на этапе производства (Производственные заметки).

Эти формы коммуникации важны тем, что они дают компании Geoscience Australia в целом и Подразделению по валидации и тестированию (VAT) в частности более четкое и полное представление о проблемах, с которыми сталкивается производитель. Эти документы затем могут быть использованы при оценке и подтверждении представленных данных и т.д. В интересах Производителя предоставить эту документацию (там, где это сочтено необходимым), чтобы VAT могла учесть эти вопросы и принять решения, особенно в тех случаях, когда Geoscience Australia одобрила конкретный порядок действий.

Важно, чтобы Производитель следовал приведенным ниже рекомендациям по использованию запросов на действия, производственных заметок и общей коммуникации.

Просьбы о принятии мерследует привыкнуть к:

• Уточните все инструкции по доработке функций в инструкциях по проекту.
• Выделите все основные аномалии, связанные с особенностями данных, которые не указаны в инструкциях по проекту.
• Запросите дополнительную информацию, не указанную в Инструкции по проекту или отчете о доставке.
• Обратитесь за советом по редактированию или доработке функций, если на основании предоставленной информации/инструкций невозможно обоснованно определить решение или порядок действий.

  Примечание:Запросы на действия, отправленные с этой целью, следует использовать с осторожностью и только в тех случаях, когда после изучения предоставленной информации невозможно решить проблему.


• Сообщайте Geoscience Australia о любых проблемах с данными (например, о качестве/доступности полученных данных или примечаниях к данным, сгенерированным и представленным Производителем), а также о советах или объяснениях по поводу любых задержек в доставке.

  Важный:Печатные копии запросов на действия (с ответом Geoscience Australia) должны быть приложены к файлу проекта при подаче, предпочтительно в хронологическом порядке. Если ответ на запрос о действии является общим и применим к нескольким различным рабочим пакетам, производитель должен скопировать запрос о действии и поместить его в каждый соответствующий отдельный файл рабочего пакета.

Производственные заметкиследует привыкнуть к:

• Детализируйте любую интерпретацию функций, требующих дальнейшего объяснения.
• Подробно описывайте любые изменения функций, которые связаны с ответом на запрос о действии.
• Предоставьте обоснование или объяснение любых изменений или действий, выполненных в тех случаях, когда они противоречат соответствующим проектным инструкциям или спецификациям.

  Примечание:Предполагается, что проектные инструкции и соответствующие спецификации были соблюдены, а производственные инструкции требуются только для объяснения действий, которые отличаются от них.



Производственные заметки следует создавать, используя тип объекта "Производственная заметка" в наборе данных производственных объектов. Для получения дополнительной информации обратитесь кПроизводственная записказапись типа объекта в приложении А.

Заявки на выполнение работ следует оформлять с использованием шаблона, предоставленного производителям компанией Geoscience Australia. Этот шаблон не является частью спецификаций, а скорее частью общей справочной информации, предоставляемой каждому подрядчику.

В случае возникновения ситуаций, когда система запросов на выполнение работ/производственных заметок не подходит, и Производитель считает необходимым связаться с кем-либо из Geoscience Australia, в первую очередь обратитесь к руководителю рабочей группы. Контактная информация руководителя рабочей группы будет указана в инструкциях по проекту.

[вернуться к началу]

4. Структура Национальной топографической базы данных

Эта глава разбита на 5 подразделов, а именно"Обзор структуры", "Домены", "Значения подтипа по умолчанию", "Пространственные таблицы и классы связей"и"Правила топологии".

Первая подглава"Обзор структуры"документирует наборы данных пространственных объектов, классы пространственных объектов, типы пространственных объектов и связанные с ними атрибуты для базы данных NTDB.

Вторая подглава"Домены"документирует рациональное использование доменов в базе данных NTDB. В нем также содержится информация об определении всех доменов, используемых в модели.

Третья подглава"Значения подтипа по умолчанию"документирует все значения по умолчанию для подтипов, которые существуют в базе данных NTDB. В нем также содержится информация о рекомендуемом методе использования этих значений по умолчанию.

Четвертая подглава"Пространственные таблицы и классы связей"документирует использование и определение связанных пространственных таблиц в базе данных NTDB.

Пятая и заключительная подглава"Правила топологии"документирует использование, преимущества и определение наборов правил топологии в базе данных NTDB.

4.1 Обзор структуры

Ниже перечислены все наборы данных пространственных объектов, классы пространственных объектов, связанные с ними типы пространственных объектов, поля атрибутов и геометрия. Атрибуты перечислены в порядке, требуемом для базы данных NTDB.

Вся структура базы данных сортируется по набору данных пространственных объектов, а затем по типу геометрии и классу пространственных объектов в алфавитном порядке.
Откройте структуру данных в новом окне:

Администрация Авиация Батиметрия Картография Культура Дренаж Ошибки Рамки	ФреймворкМИЛ Жилье Промышленность Морской Индекс метаданных Физиография Производство Железнодорожный транспорт	Облегчение Автомобильный транспорт Пространственный индекс Отметки для обследования Польза Растительность Водоемы

Эти спецификации и соответствующие таблицы, приведенные выше и ниже, представляют собойПроизводствосхема базы геоданных, используя названия наборов данных пространственных объектов, классов пространственных объектов, типов пространственных объектов и связанных с ними атрибутов, которые используются в рабочей среде. Эта схема отличается по структуре и точности отРаспределениесхема базы геоданныхпредоставляется компанией Geoscience Australia широкой публике посредством онлайн-загрузки и упакованных продуктов. Aперекрестная ссылка схемы распространения на производственную схему, а такжеперекрестная ссылка между производственной схемой и схемой распространенияпредоставляется для облегчения перевода пользователями.

[вернуться к началу]

4.2 Домены

В базе данных NTDB созданы домены. Удаление доменов является частью перехода от производственной модели к схемам распространения.

Домены во всех спецификациях будут обозначаться их общим именем (например, dm_UpperScale), однако при использовании для конкретной модели к общему имени будет добавлен суффикс, чтобы отличать домен в среде SDE. Например, в производственной модели домен dm_Upperscale будет называться dm_upperscale MULTSCLE, но в пользовательской модели, предназначенной для работы с солнечной батареей, он будет называться dm_UpperscaleSolar.

Домены были внедрены в структуру данных, чтобы обеспечить средства для ограничения и стандартизации диапазона значений, приемлемых для конкретного поля элемента. Это помогает контролировать качество атрибуции данных и должно обеспечить уверенность как производителей, так и Geoscience Australia в том, что незначительные ошибки, такие как орфографические ошибки и пробелы, не возникают в тех полях, для которых установлены домены.

Компания Geoscience Australia решила, что код домена и связанное с ним значение будут идентичными. Это было сделано для того, чтобы свести к минимуму трудности при импорте и экспорте данных и при обновлении модели. Кроме того, упрощается перевод данных из модели производства в модель распространения. Большинство доменов в базе данных NTDB являются текстовыми по своей природе, что позволяет производителям и пользователям базы данных лучше понимать концепцию, которую может представлять конкретный код домена, чем типичное числовое значение.

Домены были установлены только для тех элементов, которые считаются стабильными и имеют ограниченные допустимые значения. Например, поле "имя" с бесконечным набором возможных значений не подходит для использования в доменах, однако подходит элемент "дорожное оформление", который имеет только 4 допустимых значения "Запечатано", "Не улучшено", "Неизвестно" и "Не запечатано".

Домены были созданы как на уровне класса пространственных объектов, так и на уровне подтипа, в зависимости от обстоятельств. Для определенных подтипов в классе пространственных объектов может потребоваться заполнение определенных элементов, и в этих случаях домен будет присвоен только тем подтипам, для которых требуется присвоение атрибута элементу.

Полный список доменов и их определение / содержание можно найти в"Приложение X - Список доменных таблиц и определений". В таблице ниже перечислены домены, относящиеся к каждому классу пространственных объектов. Каждая запись о домене в таблице ниже напрямую связана с определением домена в"Приложение X - Список доменных таблиц и определений".

Класс объектов	Имя поля	Домен	Специфический Только подтип
Администрацияанно100 тысяч	особенность	dm_AdministrationFCs (Управление персоналом)
Администрацияанно250 тысяч	особенность	dm_AdministrationFCs (Управление персоналом)
Административные области	класс	dm_Access Доступ к файлам	1
Административные области	ограничения	dm_ограничения
Административные области	государство	Dm_исландское государство
Административные области	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Административные области	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Области применения воздушных судов	НАЗВАНИЕ АЭРОПОРТА	DM_ обозначение аэропорта
Области применения воздушных судов	оборудование	Возможности DM_AVIATION
Области применения воздушных судов	статус	Статус dm_AviationStatus
Области применения воздушных судов	поверхность	Dm_поверхность
Области применения воздушных судов	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Области применения воздушных судов	ОБЫЧАИ	dm_использования
Области применения воздушных судов	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Области применения воздушных судов	СТАТУС ПРОВЕРКИ	dm_VerificationStatus (Статус проверки)
Технические характеристики самолетов	оборудование	Возможности DM_AVIATION
Технические характеристики самолетов	ДОСТУП К ПОСАДОЧНОЙ ПЛОЩАДКЕ	Доступ к dm_landing	3
Технические характеристики самолетов	статус	Статус dm_AviationStatus
Технические характеристики самолетов	поверхность	Dm_поверхность
Технические характеристики самолетов	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Технические характеристики самолетов	ОБЫЧАИ	dm_использования
Технические характеристики самолетов	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Технические характеристики самолетов	СТАТУС ПРОВЕРКИ	dm_VerificationStatus (Статус проверки)
Технические характеристики самолета	оборудование	Возможности DM_AVIATION
Технические характеристики самолета	статус	Статус dm_AviationStatus
Технические характеристики самолета	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Технические характеристики самолета	ОБЫЧАИ	dm_использования
Технические характеристики самолета	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Технические характеристики самолета	СТАТУС ПРОВЕРКИ	dm_VerificationStatus (Статус проверки)
Авиационный100 тысяч	особенность	dm_AviationFCs (Управление навигацией)
Авиационно250 тысяч	особенность	dm_AviationFCs (Управление навигацией)
Батиметрианно2_5 мил	особенность	dm_BathymetryFCs (Батиметрия)
Батиметрианно5мил	особенность	dm_BathymetryFCs (Батиметрия)
Батиметрианно10мил	особенность	dm_BathymetryFCs (Батиметрия)
Скучает	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Скучает	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Строительные площадки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_buildingфункционирует	1
Строительные площадки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_buildingфункция HW	2
Строительные площадки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	Функция dm_buildingem	3
Строительные площадки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_buildingфункции	4
Строительные площадки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_BuildingFunctionCoC - Функциональный модуль	5
Строительные площадки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	Dm_buildingфункция II	6
Строительные площадки	СОСТОЯНИЕ ЗДАНИЯ	Статус dm_BuildingStatus
Строительные площадки	значимость	Значение dm_heritages
Строительные площадки	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Строительные площадки	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Точки сборки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_buildingфункционирует	1
Точки сборки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_buildingфункция HW	2
Точки сборки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	Функция dm_buildingem	3
Точки сборки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_buildingфункции	4
Точки сборки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	dm_BuildingFunctionCoC - Функциональный модуль	5
Точки сборки	СТРОИТЕЛЬНАЯ ФУНКЦИЯ	Dm_buildingфункция II	6
Точки сборки	СОСТОЯНИЕ ЗДАНИЯ	Статус dm_BuildingStatus
Точки сборки	значимость	Значение dm_heritages
Точки сборки	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки сборки	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Встроенные области	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Встроенные области	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Области каналов	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Области каналов	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Канальные линии	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Канальные линии	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Картографические линии	ВЫСШИЙ КЛАСС	Dm_upperскальпирование	6 и 7
Картографические линии	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность	6 и 7
КартографияАнно100К	особенность	dm_CartographyFCs - Картографические файлы
КартографияАнно250К	особенность	dm_CartographyFCs - Картографические файлы
Картография в Новаке	особенность	dm_CartographyFCs - Картографические файлы
Картографияанно2_5 миль	особенность	dm_CartographyFCs - Картографические файлы
Картография5 миллионов	особенность	dm_CartographyFCs - Картографические файлы
КартографияАнно10МИЛ	особенность	dm_CartographyFCs - Картографические файлы
Пещеры	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Пещеры	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Точки на кладбищах	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки на кладбищах	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Возделываемые площади	продукт	dm_OrchardПродукт	1
Возделываемые площади	продукт	Dm_продукт для выращивания растений	2
Возделываемые площади	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Возделываемые площади	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Культурное100 тысяч	особенность	dm_CultureFCs - Культурные объекты
Культурное250 тысяч	особенность	dm_CultureFCs - Культурные объекты
Культура Анновака	особенность	dm_CultureFCs - Культурные объекты
Дамбовые стены	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Дамбовые стены	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Области деформации	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Области деформации	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Разрывы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Разрывы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Дренажный канал - 100к	особенность	dm_DrainageFCs - Дренажные системы
Дренаж - 250к	особенность	dm_DrainageFCs - Дренажные системы
Дренажный фильтр	особенность	dm_DrainageFCs - Дренажные системы
Дренаж - 2_5 млн.	особенность	dm_DrainageFCs - Дренажные системы
Дренаж - 5 млн.	особенность	dm_DrainageFCs - Дренажные системы
Дренаж около 10 мл	особенность	dm_DrainageFCs - Дренажные системы
Точки экстренной помощи	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки экстренной помощи	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Ошибки	важность	Значение ошибки DM_ERROR
Заборы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Заборы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Паромные переправы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Паромные переправы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Fieldinspectionиндекс	ТИП ПОЛЯ ДЛЯ ПРОСМОТРА	Параметры dm_fieldin
Квартиры	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Квартиры	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Пешеходные мостики	ПОПЕРЕЧНАЯ СТРУКТУРА	dm_CrossingСтруктура
Пешеходные дорожки	образование	Dm_foottrackформация
Пешеходные дорожки	значимость	dm_значимость
Пешеходные дорожки	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Пешеходные дорожки	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Береговые полосы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Береговые полосы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
ФреймворкAnno100K	особенность	dm_FrameworkFCs (Фреймворк)
ФреймворкАнно250К	особенность	dm_FrameworkFCs (Фреймворк)
Каркас Канновака	особенность	dm_FrameworkFCs (Фреймворк)
ФреймворкAnno2_5MIL	особенность	dm_FrameworkFCs (Фреймворк)
ФреймворкАнно5МИЛ	особенность	dm_FrameworkFCs (Фреймворк)
Каркас - около 10 мил	особенность	dm_FrameworkFCs (Фреймворк)
Обитание100 тысяч	особенность	DM_ места обитания
Обитание250 тысяч	особенность	DM_ места обитания
Обитание в Анноваке	особенность	DM_ места обитания
Обитание2_5 миллионов	особенность	DM_ места обитания
Обитание5 миллионов	особенность	DM_ места обитания
Обитание10 миллионов	особенность	DM_ места обитания
Горизонтальные контрольные точки	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Горизонтальные контрольные точки	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Промышленностьанно100 тыс.	особенность	dm_IndustryFCs
Промышленностьанно250 тыс.	особенность	dm_IndustryFCs
Промышленность Annowac	особенность	dm_IndustryFCs
Международные границы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Международные границы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Острова	государство	Dm_исландское государство
Острова Вак	государство	Dm_исландское государство
Островы2_5 миллионов	государство	Dm_исландское государство
Островы5 миллионов	государство	Dm_исландское государство
Островы10 миллионов	государство	Dm_исландское государство
Озера	ВЕЧНОСТЬ	dm_постоянство
Озера	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Озера	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Ориентиры	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Ориентиры	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Пункты хранения жидкого топлива	владелец	Владельцы dm_liquidfuel
Пункты хранения жидкого топлива	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Пункты хранения жидкого топлива	государство	Dm_исландское государство
Точки разрежения жидкого топлива	владелец	Владельцы dm_liquidfuel
Точки разрежения жидкого топлива	продукт	Dm_литейные топливные продукты
Точки разрежения жидкого топлива	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Точки разрежения жидкого топлива	государство	Dm_исландское государство
Конечные точки заправки жидким топливом	владелец	Владельцы dm_liquidfuel
Конечные точки заправки жидким топливом	продукт	Dm_литейные топливные продукты
Конечные точки заправки жидким топливом	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Конечные точки заправки жидким топливом	государство	Dm_исландское государство
Места	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Места	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Материковые земли	государство	dm_MainlandState - Основное состояние
Материковый океан	государство	dm_MainlandState - Основное состояние
Материк2_5 миль	государство	dm_MainlandState - Основное состояние
Материкы5_мИЛЬ	государство	dm_MainlandState - Основное состояние
Материк10 миль	государство	dm_MainlandState - Основное состояние
Картографические индексы 100k	РУКОВОДСТВО ПО ПЛАНИРОВКЕ	dm_MapLayout Воспроизведение
Картографические индексы250k	РУКОВОДСТВО ПО ПЛАНИРОВКЕ	dm_MapLayout Воспроизведение
Картографический индекс WAC	РУКОВОДСТВО ПО ПЛАНИРОВКЕ	dm_MapLayoutWAC
Морской пехотинец anno100k	особенность	dm_MarineFCs - Морские пехотинцы
Морской пехотинец anno250k	особенность	dm_MarineFCs - Морские пехотинцы
Марин Анновак	особенность	dm_MarineFCs - Морские пехотинцы
Маринеанно2_5 миллионов	особенность	dm_MarineFCs - Морские пехотинцы
Маринеанно5 миллионов	особенность	dm_MarineFCs - Морские пехотинцы
Маринанно10 мл	особенность	dm_MarineFCs - Морские пехотинцы
Зоны морской опасности	отношения	DM_ Морские отношения
Зоны морской опасности	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Зоны морской опасности	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Точки морской опасности	отношения	DM_ Морские отношения
Точки морской опасности	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки морской опасности	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Морские инфраструктурные линии	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Морские инфраструктурные линии	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Минные точки	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Минные точки	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Районы с естественной растительностью	ПЛОТНОСТЬ ПОКРЫТИЯ	Плотность покрытия dm_CoverDensity
Районы с естественной растительностью	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Районы с естественной растительностью	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Навигационные средства	отношения	dm_aviationотношения
Навигационные огни	СВЕТОВАЯ ФУНКЦИЯ	Функция dm_LightFunction
Пункты заправки нефтепродуктами	владелец	Владельцы dm_petrolstation
Пункты заправки нефтепродуктами	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Пункты заправки нефтепродуктами	государство	Dm_исландское государство
Физиографияанно100к	особенность	dm_физиография
Физиографияанно250к	особенность	dm_физиография
Вершины	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Вершины	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Трубопроводы	отношения	Связь с dm_pipeliner
Трубопроводы	ограничения	dm_ограничения
Трубопроводы	статус	Dm_pipelinestatus_переход
Трубопроводы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Трубопроводы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Прудовые угодья	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Прудовые угодья	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Сеть распределения электроэнергии по линиям электропередачи	СОСТОЯНИЕ ПЕРЕСТРОЙКИ	Статус dm_RealignmentStatus
Сеть распределения электроэнергии по линиям электропередачи	отношения	dm_правильные отношения
Сеть распределения электроэнергии по линиям электропередачи	ограничения	dm_ограничения
Сеть распределения электроэнергии по линиям электропередачи	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Сеть распределения электроэнергии по линиям электропередачи	государство	Dm_исландское государство
Сеть распределения электроэнергии по линиям электропередачи	статус	Статус dm_PowerlineStatus
Сеть распределения электроэнергии по линиям электропередачи	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Сеть распределения электроэнергии по линиям электропередачи	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Сеть передачи данных PowerlineTransmissionNetwork	отношения	dm_правильные отношения
Сеть передачи данных PowerlineTransmissionNetwork	ограничения	dm_ограничения
Сеть передачи данных PowerlineTransmissionNetwork	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Сеть передачи данных PowerlineTransmissionNetwork	государство	Dm_исландское государство
Сеть передачи данных PowerlineTransmissionNetwork	статус	Статус dm_PowerlineStatus
Сеть передачи данных PowerlineTransmissionNetwork	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Сеть передачи данных PowerlineTransmissionNetwork	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Электростанции	класс	dm_PowerStationКласс
Электростанции	ТИП ТОПЛИВА	dm_PowerStationФуил
Электростанции	ограничения	dm_ограничения
Электростанции	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Электростанции	государство	Dm_исландское государство
Электростанции	статус	dm_PowerStationСтатус
Железнодорожный транспорт - 100 тыс.	особенность	Dm_railтранспорт
Железнодорожным транспортом 250 тыс.	особенность	Dm_railтранспорт
Железнодорожный транспорт в Новаке	особенность	Dm_railтранспорт
Железнодорожные перевозки2_5 миллионов	особенность	Dm_railтранспорт
Точки пересечения железных дорог	статус	Статус dm_RailwayStatus
Точки пересечения железных дорог	цель	DM_ Цель строительства
Точки пересечения железных дорог	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки пересечения железных дорог	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Железнодорожные переезды	статус	Статус dm_RailwayStatus
Железнодорожные переезды	цель	DM_ Цель строительства
Железные дороги	калибр	DM_ желЕзнодорОжная магистраль
Железные дороги	статус	Статус dm_RailwayStatus
Железные дороги	треков	DM_ Железнодорожные пути
Железные дороги	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Железные дороги	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Остановки на железных дорогах	СОСТОЯНИЕ ЖЕЛЕЗНОДОРОЖНОЙ СТАНЦИИ	dm_RailStationСтатус	1
Остановки на железных дорогах	СОСТОЯНИЕ ЖЕЛЕЗНОДОРОЖНОЙ СТАНЦИИ	Статус dm_RailSidingStatus	2
Остановки на железных дорогах	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Остановки на железных дорогах	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Зоны отдыха	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Зоны отдыха	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
рельефно100к	особенность	Dm_отзывы
рельефно250к	особенность	Dm_отзывы
Рельеф Канновака	особенность	Dm_отзывы
рельефно2_5 мил	особенность	Dm_отзывы
Облегчение - 5 миллионов фунтов стерлингов	особенность	Dm_отзывы
Облегчение - 10 мил	особенность	Dm_отзывы
Резервуары	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Резервуары	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Линии пересечения дорог	ПОПЕРЕЧНАЯ СТРУКТУРА	dm_CrossingСтруктура	2 и 5
Линии пересечения дорог	цель	DM_ Цель строительства
Точки пересечения дорог	ПОПЕРЕЧНАЯ СТРУКТУРА	dm_CrossingСтруктура	2
Точки пересечения дорог	цель	DM_ Цель строительства
Точки пересечения дорог	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки пересечения дорог	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Дороги	власть	Dm_roadавторитетность
Дороги	класс	Классификация dm_road
Дороги	образование	Dm_roadформация
Дороги	функция	Функция dm_RoadFunction
Дороги	СОПРОВОЖДАЮЩИЙ	Dm_roadавторитетность
Дороги	КОЛИЧЕСТВО ПЛОСКОСТЕЙ	dm_numberпланы
Дороги	ограничения	dm_ограничения
Дороги	ДОРОЖНЫЙ СТАТУС	dm_RoadStatus (Дорожный статус)
Дороги	ТРАНСПОРТНАЯ ДОСТУПНОСТЬ	dm_RoadAccess Доступ к файлам
Дороги	НАПРАВЛЕНИЕ ДВИЖЕНИЯ	Dm_travelдирекция
Дороги	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Дороги	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Дороги	ДОСТУП ПОЛЬЗОВАТЕЛЯ	Доступ к DM_USER
Дорожно-транспортанно100 тыс.	особенность	dm_RoadТранспортНЫе средства
Дорожно-транспортанно250 тыс.	особенность	dm_RoadТранспортНЫе средства
Автомобильный транспорт в Новаке	особенность	dm_RoadТранспортНЫе средства
Дорожный транспорт2_5 миль	особенность	dm_RoadТранспортНЫе средства
Песчаные мосты	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Песчаные мосты	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Пески	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Пески	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Моря	НАЗВАНИЕ ОКЕАНА	Имена dm_OceanNames
Моря	ДРУГОЕ ИМЯ ПОЛЬЗОВАТЕЛЯ	dm_отличные имена
Моря	НАЗВАНИЕ МОРЯ	Имена dm_SeaNames
Морской коктейль	НАЗВАНИЕ ОКЕАНА	Имена dm_OceanNames
Морской коктейль	ДРУГОЕ ИМЯ ПОЛЬЗОВАТЕЛЯ	dm_отличные имена
Морской коктейль	НАЗВАНИЕ МОРЯ	Имена dm_SeaNames
Сезон2_5 миллионов	НАЗВАНИЕ ОКЕАНА	Имена dm_OceanNames
Сезон2_5 миллионов	ДРУГОЕ ИМЯ ПОЛЬЗОВАТЕЛЯ	dm_отличные имена
Сезон2_5 миллионов	НАЗВАНИЕ МОРЯ	Имена dm_SeaNames
Сезон5мил	НАЗВАНИЕ ОКЕАНА	Имена dm_OceanNames
Сезон5мил	ДРУГОЕ ИМЯ ПОЛЬЗОВАТЕЛЯ	dm_отличные имена
Сезон5мил	НАЗВАНИЕ МОРЯ	Имена dm_SeaNames
Границы плотности поселения	класс	Классификация dm_road
Границы плотности поселения	образование	Dm_roadформация
Индекс плотности поселения	ОПИСАНИЕ РЕГИОНА	dm_SettlementРегион
Установки для очистки сточных вод	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Установки для очистки сточных вод	государство	Dm_исландское государство
Установки для очистки сточных вод	статус	dm_PowerStationСтатус
Точечные перепады высот	точность	Точность DM_SPOT
Точечные перепады высот	класс	dm_SpotElevationКласс
Точечные перепады высот	происхождение	dm_SpotElevationОригин
Точечные перепады высот	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точечные перепады высот	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Резервуары для хранения	продукт	dm_storagetank- продукт
Резервуары для хранения	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Резервуары для хранения	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Подстанции	класс	Классификация dm_substation
Подстанции	ограничения	dm_ограничения
Подстанции	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Подстанции	государство	Dm_исландское государство
Подстанции	статус	dm_SubStationСтатус
Геодезические отметки на 100 тысяч	особенность	dm_surveyмарки
Геодезические отметки - 250 тыс.	особенность	dm_surveyмарки
Геодезическая отметка2_5 миль	особенность	dm_surveyмарки
Телефонные разговоры	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Телефонные разговоры	государство	Dm_исландское государство
Туристические точки	ТИП ТУРИСТА	Тип dm_tourist
Туристические точки	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Туристические точки	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Устройства контроля дорожного движения	КОЛИЧЕСТВО ПЛОСКОСТЕЙ	dm_numberпланы	4
Устройства контроля дорожного движения	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Устройства контроля дорожного движения	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Полезность - 100 тыс.	особенность	dm_utilityфиксирует
Полезность - 250 тыс.	особенность	dm_utilityфиксирует
Утилита Annowac	особенность	dm_utilityфиксирует
вегетационное100к	особенность	dm_VegetationFCs (Растительный мир)
вегетационное250к	особенность	dm_VegetationFCs (Растительный мир)
Растительный анновак	особенность	dm_VegetationFCs (Растительный мир)
Вертикальные сооружения	ОДИНОЧНАЯ ГРУППА	dm_GroupSingle - Одиночная группа
Вертикальные сооружения	освещение	Dm_освещение
Вертикальные сооружения	мачта	dm_MastExistence - время существования
Вертикальные сооружения	ТИП СТАНЦИИ	Тип dm_vostation
Вертикальные сооружения	ограничения	dm_ограничения
Вертикальные сооружения	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Вертикальные сооружения	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Области управления отходами	свалка	Статус dm_WasteManagementStatus
Области управления отходами	ПЕРЕРАБОТКА	Статус dm_WasteManagementStatus
Области управления отходами	ограничения	dm_ограничения
Области управления отходами	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Области управления отходами	государство	Dm_исландское государство
Области управления отходами	ПЕРЕДАЮЩАЯ СТАНЦИЯ	Статус dm_WasteManagementStatus
Точки управления отходами	свалка	Статус dm_WasteManagementStatus
Точки управления отходами	ПЕРЕРАБОТКА	Статус dm_WasteManagementStatus
Точки управления отходами	ограничения	dm_ограничения
Точки управления отходами	ПРОСТРАНСТВЕННАЯ ТОЧНОСТЬ	Dm_пространственная уверенность
Точки управления отходами	государство	Dm_исландское государство
Точки управления отходами	ПЕРЕДАЮЩАЯ СТАНЦИЯ	Статус dm_WasteManagementStatus
Точки управления отходами	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки управления отходами	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Водонагреватели anno100k	особенность	dm_WaterbodiesFCs - Водные объекты
Водонагреватели anno250k	особенность	dm_WaterbodiesFCs - Водные объекты
Водные растворы в Ванноваке	особенность	dm_WaterbodiesFCs - Водные объекты
Количество водоемов: 2_5 млн.	особенность	dm_WaterbodiesFCs - Водные объекты
Емкости для воды - всего 5 мл	особенность	dm_WaterbodiesFCs - Водные объекты
Емкости для воды - около 10 мл	особенность	dm_WaterbodiesFCs - Водные объекты
Водные пространства	иерархия	Dm_иерархия
Водные пространства	ВЕЧНОСТЬ	dm_постоянство
Водные пространства	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Водные пространства	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Линии водотоков	иерархия	Dm_иерархия
Линии водотоков	ВЕЧНОСТЬ	dm_постоянство
Линии водотоков	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Линии водотоков	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Точки падения воды	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки падения воды	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Колодцы с водой	ВЕЧНОСТЬ	dm_постоянство
Колодцы с водой	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Колодцы с водой	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Точки соприкосновения с водой	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки соприкосновения с водой	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Точки хранения воды	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Точки хранения воды	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Ветрозащитные полосы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Ветрозащитные полосы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Ветряные насосы	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Ветряные насосы	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность
Индекс рабочего пакета	ТИП РЕВИЗИИ	Тип dm_RevisionType
Ярды	ВЫСШИЙ КЛАСС	Dm_upperскальпирование
Ярды	УВЕРЕННОСТЬ В СЕБЕ	Dm_ускоренность

[вернуться к началу]

4.3 Значения подтипа по умолчанию

В базе данных NTDB установлены значения по умолчанию для подтипов. Значения по умолчанию для подтипов удаляются в рамках перевода производственных моделей в схемы распространения.

Значения по умолчанию для подтипов были добавлены в структуру данных, чтобы помочь разработчикам в заполнении полей, которые при присвоении подтипа содержат только одну допустимую запись. Это помогает контролировать качество атрибуции данных и должно повысить эффективность атрибуции функции. Это также поможет предотвратить незначительные ошибки, такие как орфографические ошибки и расстановка интервалов, при использовании элементов управления подтипами по умолчанию.

Основным полем атрибута, заполняемым с помощью subtype defaults, является "FEATURETYPE". Рекомендуется, чтобы при первом захвате объекта ему одновременно присваивался подтип, это позволит заполнить все значения по умолчанию до того, как производитель присвоит остальные значения. Возврат подтипа к тому же значению, как правило, не приводит к сбросу значений по умолчанию, но это не гарантируется. При изменении подтипа объектов значения по умолчанию также изменяются, заменяя все значения, содержащиеся в этом поле.

В таблице ниже перечислены значения подтипа по умолчанию, которые используются для каждого класса пространственных объектов.

Класс пространственных объектов	Подтип	Поле Атрибуты	Значение/строка по умолчанию Атрибуты
Административные области	1	ТИП ФУНКЦИИ	Защита И Запрещенные
Административные области	2	ТИП ФУНКЦИИ	Лесной заповедник
Административные области	3	ТИП ФУНКЦИИ	Земли коренных народов
Административные области	4	ТИП ФУНКЦИИ	Резерв для добычи полезных ископаемых
Административные области	5	ТИП ФУНКЦИИ	Природоохранный заповедник
Административные области	6	ТИП ФУНКЦИИ	Зарезервированные земли Короны
Административные области	7	ТИП ФУНКЦИИ	Различный резерв
Административные области	8	ТИП ФУНКЦИИ	Свободные земли Короны
Административные области	9	ТИП ФУНКЦИИ	Резерв водоснабжения
Области применения воздушных судов	1	ТИП ФУНКЦИИ	Взлетная полоса
Области применения воздушных судов	5	ТИП ФУНКЦИИ	Фартук
Технические характеристики самолетов	3	ТИП ФУНКЦИИ	Посадочная площадка
Технические характеристики самолетов	4	ТИП ФУНКЦИИ	Рулежная дорожка
Технические характеристики самолетов	5	ТИП ФУНКЦИИ	Осевая линия взлетно-посадочной полосы
Технические характеристики самолета	2	ТИП ФУНКЦИИ	Вертолетная площадка
Строительные площадки	1	ТИП ФУНКЦИИ	Учебное здание
Строительные площадки	2	ТИП ФУНКЦИИ	Укрепление Здоровья и Социального Обеспечения
Строительные площадки	3	ТИП ФУНКЦИИ	Здание аварийно-спасательной службы
Строительные площадки	4	ТИП ФУНКЦИИ	Жилое здание
Строительные площадки	5	ТИП ФУНКЦИИ	Общественное Или Коммерческое здание
Строительные площадки	6	ТИП ФУНКЦИИ	Создание промышленной инфраструктуры
Строительные площадки	7	ТИП ФУНКЦИИ	Другое здание
Точки сборки	1	ТИП ФУНКЦИИ	Учебное здание
Точки сборки	2	ТИП ФУНКЦИИ	Укрепление Здоровья и Социального Обеспечения
Точки сборки	3	ТИП ФУНКЦИИ	Здание аварийно-спасательной службы
Точки сборки	4	ТИП ФУНКЦИИ	Жилое здание
Точки сборки	5	ТИП ФУНКЦИИ	Общественное Или Коммерческое здание
Точки сборки	6	ТИП ФУНКЦИИ	Создание промышленной инфраструктуры
Точки сборки	7	ТИП ФУНКЦИИ	Другое здание
Картографические линии	1	ТИП ФУНКЦИИ	Стрела
Картографические линии	3	ТИП ФУНКЦИИ	Международная граница
Картографические линии	4	ТИП ФУНКЦИИ	Указатель
Картографические линии	5	ТИП ФУНКЦИИ	Осевая линия взлетно-посадочной полосы
Картографические линии	6	ТИП ФУНКЦИИ	Внутренняя линия испарителя соли
Картографические линии	7	ТИП ФУНКЦИИ	Внутренняя линия отстойника
Картографические линии	8	ТИП ФУНКЦИИ	Тропик Козерога
Картографические линии	9	ТИП ФУНКЦИИ	Линия блокировки
Картографические линии	10	ТИП ФУНКЦИИ	Линия идентификационной панели
Картографические линии	11	ТИП ФУНКЦИИ	Изогональная линия
Картографические точки	1	ТИП ФУНКЦИИ	Индикатор расстояния
Картографические точки	2	ТИП ФУНКЦИИ	Стрелка направления потока
Картографические точки	4	ТИП ФУНКЦИИ	Национальный дорожный знак
Картографические точки	5	ТИП ФУНКЦИИ	Состояние дорожного знака
Картографические точки	6	ТИП ФУНКЦИИ	Точка перехода
Контуры 100k	1	ТИП ФУНКЦИИ	Разрыв соединителя
Контуры 100k	2	ТИП ФУНКЦИИ	Стандартный разъем
Контуры 100k	3	ТИП ФУНКЦИИ	Контур впадины
Контуры 100k	4	ТИП ФУНКЦИИ	Интерполированный контур
Контуры 100k	5	ТИП ФУНКЦИИ	Стандартный контур
Контуры 100k	6	ТИП ФУНКЦИИ	Ограничение объема Данных
Контуры 100k	7	ТИП ФУНКЦИИ	Вспомогательный контур
Контуры250k	1	ТИП ФУНКЦИИ	Разрыв соединителя
Контуры250k	2	ТИП ФУНКЦИИ	Стандартный разъем
Контуры250k	3	ТИП ФУНКЦИИ	Контур впадины
Контуры250k	4	ТИП ФУНКЦИИ	Интерполированный контур
Контуры250k	5	ТИП ФУНКЦИИ	Стандартный контур
Контуры250k	6	ТИП ФУНКЦИИ	Ограничение объема Данных
Контуры	1	ТИП ФУНКЦИИ	Разрыв соединителя
Контуры	2	ТИП ФУНКЦИИ	Стандартный разъем
Контуры	3	ТИП ФУНКЦИИ	Контур впадины
Контуры	4	ТИП ФУНКЦИИ	Интерполированный контур
Контуры	5	ТИП ФУНКЦИИ	Стандартный контур
Контуры	6	ТИП ФУНКЦИИ	Ограничение объема Данных
Контуры	7	ТИП ФУНКЦИИ	Вспомогательный контур
Контуры 2_5 мил	1	ТИП ФУНКЦИИ	Разрыв соединителя
Контуры 2_5 мил	2	ТИП ФУНКЦИИ	Стандартный разъем
Контуры 2_5 мил	3	ТИП ФУНКЦИИ	Контур впадины
Контуры 2_5 мил	4	ТИП ФУНКЦИИ	Интерполированный контур
Контуры 2_5 мил	5	ТИП ФУНКЦИИ	Стандартный контур
Контуры 2_5 мил	6	ТИП ФУНКЦИИ	Ограничение объема Данных
Контуры 5 мил	1	ТИП ФУНКЦИИ	Разрыв соединителя
Контуры 5 мил	2	ТИП ФУНКЦИИ	Стандартный разъем
Контуры 5 мил	3	ТИП ФУНКЦИИ	Контур впадины
Контуры 5 мил	4	ТИП ФУНКЦИИ	Интерполированный контур
Контуры 5 мил	5	ТИП ФУНКЦИИ	Стандартный контур
Контуры 5 мил	6	ТИП ФУНКЦИИ	Ограничение объема Данных
Контуры 10 мил	1	ТИП ФУНКЦИИ	Разрыв соединителя
Контуры 10 мил	2	ТИП ФУНКЦИИ	Стандартный разъем
Контуры 10 мил	3	ТИП ФУНКЦИИ	Контур впадины
Контуры 10 мил	4	ТИП ФУНКЦИИ	Интерполированный контур
Контуры 10 мил	5	ТИП ФУНКЦИИ	Стандартный контур
Контуры 10 мил	6	ТИП ФУНКЦИИ	Ограничение объема Данных
Возделываемые площади	1	ТИП ФУНКЦИИ	Фруктовый сад
Возделываемые площади	2	ТИП ФУНКЦИИ	Плантация
Области деформации	1	ТИП ФУНКЦИИ	Искаженная поверхность
Области деформации	2	ТИП ФУНКЦИИ	Обнажение
Разрывы	1	ТИП ФУНКЦИИ	Обрыв
Разрывы	2	ТИП ФУНКЦИИ	Резка
Разрывы	3	ТИП ФУНКЦИИ	Насыпь
Разрывы	4	ТИП ФУНКЦИИ	Дамба
Разрывы	8	ТИП ФУНКЦИИ	Спина как бритва
Точки экстренной помощи	1	ТИП ФУНКЦИИ	Устройство связи
Точки экстренной помощи	2	ТИП ФУНКЦИИ	Спасательный пункт
Точки экстренной помощи	3	ТИП ФУНКЦИИ	Вывеска
Точки экстренной помощи	4	ТИП ФУНКЦИИ	Доступ к воде
Заборы	1	ТИП ФУНКЦИИ	Защита забора от паразитов
Заборы	2	ТИП ФУНКЦИИ	Стандарт ограждения
Квартиры	1	ТИП ФУНКЦИИ	Земля, Подверженная Затоплению
Квартиры	2	ТИП ФУНКЦИИ	Морское болото
Квартиры	3	ТИП ФУНКЦИИ	Солончаковая прибрежная равнина
Квартиры	4	ТИП ФУНКЦИИ	Болото
Рамочные рамки	1	ТИП ФУНКЦИИ	Соединение
Рамочные рамки	2	ТИП ФУНКЦИИ	Береговая линия
Рамочные рамки	3	ТИП ФУНКЦИИ	Государственная граница
Рамочные рамки	4	ТИП ФУНКЦИИ	Ограничение объема Данных
Фреймворковые рамки WAC	1	ТИП ФУНКЦИИ	Соединение
Фреймворковые рамки WAC	2	ТИП ФУНКЦИИ	Береговая линия
Фреймворковые рамки WAC	3	ТИП ФУНКЦИИ	Государственная граница
Фреймворковые рамки WAC	4	ТИП ФУНКЦИИ	Ограничение объема Данных
Рамочные ограничения2_5mil	1	ТИП ФУНКЦИИ	Соединение
Рамочные ограничения2_5mil	2	ТИП ФУНКЦИИ	Береговая линия
Рамочные ограничения2_5mil	3	ТИП ФУНКЦИИ	Государственная граница
Рамочные ограничения2_5mil	4	ТИП ФУНКЦИИ	Ограничение объема Данных
Рамочные ограничения5мил	1	ТИП ФУНКЦИИ	Соединение
Рамочные ограничения5мил	2	ТИП ФУНКЦИИ	Береговая линия
Рамочные ограничения5мил	3	ТИП ФУНКЦИИ	Государственная граница
Рамочные ограничения5мил	4	ТИП ФУНКЦИИ	Ограничение объема Данных
Границы каркаса составляют 10 мил	1	ТИП ФУНКЦИИ	Соединение
Границы каркаса составляют 10 мил	2	ТИП ФУНКЦИИ	Береговая линия
Границы каркаса составляют 10 мил	3	ТИП ФУНКЦИИ	Государственная граница
Границы каркаса составляют 10 мил	4	ТИП ФУНКЦИИ	Ограничение объема Данных
Международные границы	8	ТИП ФУНКЦИИ	Общие положения о международной границе
Международные границы	9	ТИП ФУНКЦИИ	Граница юрисдикции в области рыболовства
Международные границы	10	ТИП ФУНКЦИИ	Международные пограничные воды
Международные границы	11	ТИП ФУНКЦИИ	Участок международной границы
Международные границы	12	ТИП ФУНКЦИИ	Граница Территориального моря
Международные границы	13	ТИП ФУНКЦИИ	Защитная зона
Международные границы	14	ТИП ФУНКЦИИ	Юрисдикция в области морского дна и рыболовства
Международные границы	15	ТИП ФУНКЦИИ	Линия юрисдикции морского дна
Области-ориентиры	1	ТИП ФУНКЦИИ	Сельскохозяйственное производство

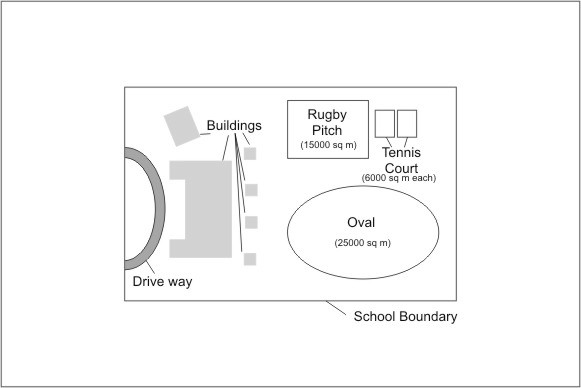

Области-ориентиры	2	ТИП ФУНКЦИИ	Учебное заведение
Области-ориентиры	3	ТИП ФУНКЦИИ	Интенсивное животноводство
Области-ориентиры	4	ТИП ФУНКЦИИ	Ориентирный район Общие сведения
Области-ориентиры	5	ТИП ФУНКЦИИ	Больница
Области-ориентиры	6	ТИП ФУНКЦИИ	Объект по производству электроэнергии
Области-ориентиры	7	ТИП ФУНКЦИИ	Научный центр
Места	1	ТИП ФУНКЦИИ	Залив
Места	2	ТИП ФУНКЦИИ	Пляж
Места	3	ТИП ФУНКЦИИ	Мыс
Места	4	ТИП ФУНКЦИИ	Ущелье
Места	5	ТИП ФУНКЦИИ	Гора
Места	6	ТИП ФУНКЦИИ	Проходить
Места	7	ТИП ФУНКЦИИ	Дорожный узел
Места	8	ТИП ФУНКЦИИ	Остров с водоемом
Места	9	ТИП ФУНКЦИИ	Название места
Зоны морской опасности	1	ТИП ФУНКЦИИ	Риф
Зоны морской опасности	2	ТИП ФУНКЦИИ	Мелководье
Точки морской опасности	1	ТИП ФУНКЦИИ	Прибрежная скала
Точки морской опасности	2	ТИП ФУНКЦИИ	Развалина
Морские инфраструктурные линии	1	ТИП ФУНКЦИИ	Линия спуска для лодок
Морские инфраструктурные линии	2	ТИП ФУНКЦИИ	Волнорез
Морские инфраструктурные линии	3	ТИП ФУНКЦИИ	Пристань
Морские инфраструктурные линии	4	ТИП ФУНКЦИИ	Морская стена
Морские инфраструктурные линии	5	ТИП ФУНКЦИИ	Линия причала
Точки морской инфраструктуры	6	ТИП ФУНКЦИИ	Точка сухого дока
Точки морской инфраструктуры	8	ТИП ФУНКЦИИ	Маяк
Точки морской инфраструктуры	9	ТИП ФУНКЦИИ	Маяк
Точки морской инфраструктуры	10	ТИП ФУНКЦИИ	Морской свет
Районы с естественной растительностью	1	ТИП ФУНКЦИИ	Лес Или Кустарник
Районы с естественной растительностью	2	ТИП ФУНКЦИИ	Мангровые заросли
Районы с естественной растительностью	3	ТИП ФУНКЦИИ	Тропический лес
Трубопроводы	1	ТИП ФУНКЦИИ	Газопровод
Трубопроводы	2	ТИП ФУНКЦИИ	Нефтепровод
Трубопроводы	3	ТИП ФУНКЦИИ	Водопроводный трубопровод
Трубопроводы	4	ТИП ФУНКЦИИ	Трубопровод Другой

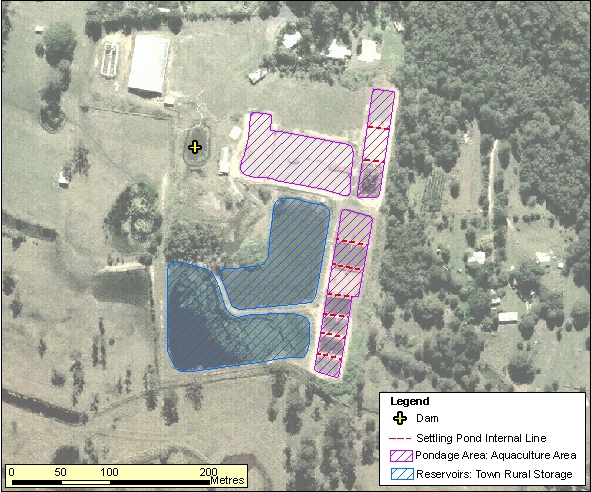

Прудовые угодья	1	ТИП ФУНКЦИИ	Зона аквакультуры
Прудовые угодья	2	ТИП ФУНКЦИИ	Испаритель соли
Прудовые угодья	3	ТИП ФУНКЦИИ	Отстойный пруд
Железнодорожные переезды	1	ТИП ФУНКЦИИ	Линия железнодорожного моста
Железнодорожные переезды	2	ТИП ФУНКЦИИ	Железнодорожная дамба
Железнодорожные переезды	3	ТИП ФУНКЦИИ	Железнодорожный путепровод
Железнодорожные переезды	6	ТИП ФУНКЦИИ	Линия железнодорожного туннеля
Точки пересечения железных дорог	1	ТИП ФУНКЦИИ	Точка на железнодорожном мосту
Точки пересечения железных дорог	6	ТИП ФУНКЦИИ	Точка в железнодорожном туннеле
Остановки на железных дорогах	1	ТИП ФУНКЦИИ	железнодорожная станция
Остановки на железных дорогах	2	ТИП ФУНКЦИИ	Железнодорожный переезд
Зоны отдыха	1	ТИП ФУНКЦИИ	Гражданская площадь
Зоны отдыха	2	ТИП ФУНКЦИИ	Сады
Зоны отдыха	3	ТИП ФУНКЦИИ	Поле для гольфа
Зоны отдыха	4	ТИП ФУНКЦИИ	Многократное использование
Зоны отдыха	5	ТИП ФУНКЦИИ	Разное в районе
Зоны отдыха	6	ТИП ФУНКЦИИ	Овальная область
Зоны отдыха	7	ТИП ФУНКЦИИ	Гоночная трасса
Зоны отдыха	8	ТИП ФУНКЦИИ	Зона отдыха
Зоны отдыха	9	ТИП ФУНКЦИИ	Стрельбище из винтовки
Зоны отдыха	10	ТИП ФУНКЦИИ	Выставочная площадка
Резервуары	1	ТИП ФУНКЦИИ	Хранилище для паводкового орошения
Резервуары	2	ТИП ФУНКЦИИ	Сельское хранилище воды
Резервуары	3	ТИП ФУНКЦИИ	Городское хранилище воды
Линии пересечения дорог	1	ТИП ФУНКЦИИ	Линия Форда
Линии пересечения дорог	2	ТИП ФУНКЦИИ	Линия автомобильного моста
Линии пересечения дорог	3	ТИП ФУНКЦИИ	Дорожная дамба
Линии пересечения дорог	5	ТИП ФУНКЦИИ	Дорожный переход
Линии пересечения дорог	6	ТИП ФУНКЦИИ	Линия автодорожного туннеля
Линии пересечения дорог	7	ТИП ФУНКЦИИ	Водопропускная линия
Точки пересечения дорог	1	ТИП ФУНКЦИИ	Форд-Пойнт
Точки пересечения дорог	2	ТИП ФУНКЦИИ	Точка перехода через автодорожный мост
Точки пересечения дорог	6	ТИП ФУНКЦИИ	Точка прохождения автомобильного туннеля
Точки пересечения дорог	7	ТИП ФУНКЦИИ	Точка водопропускной трубы
Дороги	1	ТИП ФУНКЦИИ	Стандартная дорога
Дороги	2	ТИП ФУНКЦИИ	Двухполосная дорога
Дороги	4	ТИП ФУНКЦИИ	Окольный
Дороги	5	ТИП ФУНКЦИИ	Рампа
Дороги	6	ТИП ФУНКЦИИ	Дорожка для транспортных средств
Дороги	8	ТИП ФУНКЦИИ	Дорожный соединитель
Пески	1	ТИП ФУНКЦИИ	Песчаная зона
Пески	2	ТИП ФУНКЦИИ	Песчаная дюна
Устройства контроля дорожного движения	1	ТИП ФУНКЦИИ	железнодорожный переезд
Устройства контроля дорожного движения	2	ТИП ФУНКЦИИ	Светофор
Устройства контроля дорожного движения	3	ТИП ФУНКЦИИ	Постоянный барьер
Устройства контроля дорожного движения	4	ТИП ФУНКЦИИ	Точка объезда с круговым движением
Устройства контроля дорожного движения	5	ТИП ФУНКЦИИ	Пошлина
Устройства контроля дорожного движения	6	ТИП ФУНКЦИИ	Ворота
Устройства контроля дорожного движения	6	символ	26
Устройства контроля дорожного движения	7	ТИП ФУНКЦИИ	Сетка
Устройства контроля дорожного движения	7	символ	25
Устройства контроля дорожного движения	8	ТИП ФУНКЦИИ	Камера с фиксированной скоростью
Устройства контроля дорожного движения	9	ТИП ФУНКЦИИ	Пешеходный переход
Устройства контроля дорожного движения	10	ТИП ФУНКЦИИ	Поколение устройств управления дорожным движением
Водные пространства	2	ТИП ФУНКЦИИ	Площадь водотока
Водные пространства	4	ТИП ФУНКЦИИ	Устье реки
Линии водотоков	1	ТИП ФУНКЦИИ	Соединитель
Линии водотоков	2	ТИП ФУНКЦИИ	Водоток
Линии водотоков	3	ТИП ФУНКЦИИ	ДЕМКоннектор
Точки соприкосновения с водой	1	ТИП ФУНКЦИИ	Дырка в Гнамме
Точки соприкосновения с водой	2	ТИП ФУНКЦИИ	Родной колодец
Точки соприкосновения с водой	3	ТИП ФУНКЦИИ	Бассейн
Точки соприкосновения с водой	4	ТИП ФУНКЦИИ	Каменная дыра
Точки соприкосновения с водой	5	ТИП ФУНКЦИИ	Впитывать
Точки хранения воды	2	ТИП ФУНКЦИИ	Дамба
Точки хранения воды	3	ТИП ФУНКЦИИ	плавательный бассейн
Точки хранения воды	4	ТИП ФУНКЦИИ	Резервуар для воды

[вернуться к началу]

4.4 Пространственные таблицы и классы связей

В базе данных NTDB созданы пространственные таблицы, которые, как правило, содержат специализированную информацию. Большинство этих таблиц связаны с определенными классами пространственных объектов в базе данных. Они связаны атрибутами, согласованными как с пространственными таблицами классов пространственных объектов, так и с соответствующими им пространственными таблицами

Полный список непространственных таблиц и их определение / содержание можно найти в"Приложение F - Перечень пространственных таблиц". В таблице ниже перечислены непространственные таблицы, связанные с ними классы пространственных объектов и класс связующих отношений (там, где они существуют). Каждая запись в таблице ниже содержит прямую гиперссылку на определение таблицы в"Приложение F - Перечень пространственных таблиц".

Пространственная таблица	Класс отношений	Связанный класс пространственных объектов
Проверено поле классов объектов	FII_FCFI /ФИИ_ФКФИ	Fieldinspectionиндекс
Обновлены классы функций	WPI_FCR_WUNПРИМЕЧАНИЯ	Индекс рабочего пакета
Специализированные склады жидкого топлива	Жидкий топливный котел	Пункты хранения жидкого топлива
Специализированное жидкое топливо	Топливо для заправки	Точки разрежения жидкого топлива
Специализированное жидкое топливо	Топливный котел LiqFuelTermRel	Конечные точки заправки жидким топливом
Специализированные бензоколонки	Бензоколонка.	Пункты заправки нефтепродуктами
Специализированные сети передачи данных Powerlinetransmissionnetworks	Линия электропередачпереключение	Сеть передачи данных PowerlineTransmissionNetwork
Специализированные силовые станции	Электрическая станция.	Электростанции
Специализированные дороги	Дорожный стрелок	Дороги
Специализированные средства для очистки сточных вод	Средство для очистки сточных вод	Установки для очистки сточных вод
Специализированные подстанции	Связь с подстанцией	Подстанции
Специализированный телефонный обмен	Телефонный разговор	Телефонные разговоры
Специализированные точки управления отходами	WMPRel	Точки управления отходами

Каждый класс отношений связывает пространственную таблицу класса пространственных объектов с непространственной таблицей.

Все классы связей допускают независимое существование записей как в пространственных, так и в непространственных таблицах (например, запись может существовать в одной таблице без соответствующей записи в другой таблице).

Все классы связей представляют собой отношения "Один ко многим" (например, для одной записи в классе пространственных объектов в соответствующей пространственной таблице может существовать множество записей). Хотя связь "Один ко многим" включена, в настоящее время эта опция должна использоваться только для двух связей FII_FCFI и WPI_FCR_WUN.

Все классы связей допускают передачу уведомлений между таблицами в обоих направлениях.

Ниже приведено определение классов отношений.

Класс отношений	Свойство класса	Определение класса
FII_FCFI /ФИИ_ФКФИ
	Имя таблицы	Проверено поле классов объектов
	Связанный класс характеристик	Fieldinspectionиндекс
	Пересылаемая метка	Таблица индексирования
	Обратная метка	Индекс контрольной таблицы
	Исходный первичный ключ	ИМЯ ПОЛЯ В РАЗДЕЛЕ
	Первичный ключ DEST	ИМЯ ПОЛЯ В РАЗДЕЛЕ
Жидкий топливный котел
	Имя таблицы	Специализированные склады жидкого топлива
	Связанный класс характеристик	Пункты хранения жидкого топлива
	Пересылаемая метка	Функция classstoliqdepotspectable
	Обратная метка	Класс LiqDepotSpecTabletoFeatureClass
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Топливо для заправки
	Имя таблицы	Специализированное топливо
	Связанный класс характеристик	Точки разрежения жидкого топлива
	Пересылаемая метка	Функция classstoliqrefinspectable
	Обратная метка	Нажмите кнопку "Видимый" для театрального класса
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Топливный котел LiqFuelTermRel
	Имя таблицы	Специализированное жидкое топливо
	Связанный класс характеристик	Конечные точки заправки жидким топливом
	Пересылаемая метка	Функция classstoliqtermspectable
	Обратная метка	Liqtermspectabletofeature Класс
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Бензоколонка.
	Имя таблицы	Специализированные бензоколонки
	Связанный класс характеристик	Пункты заправки нефтепродуктами
	Пересылаемая метка	Функция Classstopetrolstnspectable
	Обратная метка	Бензин - это особенный продукт театрального класса
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Линия электропередачпереключение
	Имя таблицы	Специализированные сети передачи данных Powerlinetransmissionnetworks
	Связанный класс характеристик	Сеть передачи данных PowerlineTransmissionNetwork
	Пересылаемая метка	Функция Classstopowertranspectable
	Обратная метка	Переносной компьютер с электроприводом из театрального класса
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Электрическая станция.
	Имя таблицы	Специализированные силовые станции
	Связанный класс характеристик	Электростанции
	Пересылаемая метка	Функция Classstopowers является ожидаемой
	Обратная метка	Класс PowerStnSpecTabletoFeatureClass
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Дорожный стрелок
	Имя таблицы	Специализированные дороги
	Связанный класс характеристик	Дороги
	Пересылаемая метка	Featureclasstoroads ожидаемый
	Обратная метка	Дороги - зрелище театрального класса
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Средство для очистки сточных вод
	Имя таблицы	Специализированные средства для очистки сточных вод
	Связанный класс характеристик	Установки для очистки сточных вод
	Пересылаемая метка	Функция Classstosewagetreat является ожидаемой
	Обратная метка	Канализационные очистные сооружения относятся к театральному классу
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Связь с подстанцией
	Имя таблицы	Специализированные подстанции
	Связанный класс характеристик	Подстанции
	Пересылаемая метка	Featureclassstosubstn ожидаемый
	Обратная метка	Субстрат Spectabletofeatureclass
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
Телефонный разговор
	Имя таблицы	Специализированный телефонный обмен
	Связанный класс характеристик	Телефонные разговоры
	Пересылаемая метка	Функция Classstoteleph является ожидаемой
	Обратная метка	Телефонный видимый планшет театрального класса
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
WMPRel
	Имя таблицы	Специальные точки управления отходами
	Связанный класс характеристик	Точки управления отходами
	Пересылаемая метка	Featureclassstowmp ожидаемый
	Обратная метка	WMPSpecTabletoFeatureClass
	Исходный первичный ключ	Глобальный идентификатор
	Первичный ключ DEST	ССЫЛКА на SRCFEATURECLGIDLINK
WPI_FCR_WUNПРИМЕЧАНИЯ
	Имя таблицы	Обновлены классы функций
	Связанный класс характеристик	Индекс рабочего пакета
	Пересылаемая метка	IndextoWorkПакетирУемый
	Обратная метка	Рабочий пакет tabletoindex
	Исходный первичный ключ	КОД WPWUSSCODE
	Первичный ключ DEST	КОД WPWUSSCODE

[вернуться к началу]

4.5 Правила топологии

Примечание:Наборы правил топологии можно будет использовать только при работе в среде ESRI ArcGIS.

Наборы правил топологии были установлены в структуре данных, чтобы обеспечить средства для реализации начальных механизмов контроля качества пространственных взаимосвязей для ограничения, обнаружения и помощи в исправлении пространственных ошибок. Это должно обеспечить уверенность как производителей, так и Geoscience Australia в том, что незначительные ошибки, такие как перекрывающиеся объекты, ошибки пересечения и другие основные проблемы топологического структурирования, выявленные в наборе правил, были устранены. Эта система была создана не вместо систем полного контроля качества/валидации, а как дополнительная функциональность при проектировании базы данных, позволяющая ограничить количество прогрессирующих ошибок во время сбора/обслуживания данных. Наборы правил топологии удаляются в рамках преобразования рабочей схемы в схемы распространения, такие как TOPO100K GEODATA LITE и TOPO250K GEODATA.

Наборы правил топологии ограничены взаимосвязями классов пространственных объектов в определенных наборах данных объектов (т.е. они не учитывают ошибки взаимосвязей между наборами данных объектов). Кроме того, протестированные правила ограничены функциональностью, разрешенной в системе ESRI ArcGIS.

Правила топологии, установленные в рамках каждого набора правил топологии, отражают правила взаимосвязи, установленные в данной спецификации, включая те, которые обсуждаются в разделе"Приложение А - Словарь типов объектов". Как правило, для каждого набора данных объектов устанавливается только один набор правил. Однако в некоторых случаях, когда требуются правила топологии, специфичные для масштаба, создается несколько наборов правил топологии (для минимизации влияния на производственные процессы).

Правила топологии в рамках каждого набора правил могут быть установлены как на уровне класса пространственных объектов, так и на уровне подтипов, в зависимости от обстоятельств. Требования к взаимосвязи между определенными подтипами в классе пространственных объектов могут различаться, и это отражается в наборах правил.

Полный список наборов правил топологии и их определение / содержание можно найти в"Приложение Z - Список наборов правил топологии". В таблице ниже перечислены наборы правил топологии, которые используются для каждого класса пространственных объектов. Каждая запись набора правил топологии в таблице ниже напрямую связана с его определением в"Приложение Z - Список наборов правил топологии".

Набор данных объектов	Набор правил топологии
Администрация	Топология администрирования
Авиация	Авиационная топология
Картография	Топология картографии
Культура	Культурная топология
Дренаж	Топология дренажа
Рамки	Топология фреймворка
ФреймворкМИЛ	Топология FrameworkMIL
Жилье	Топология жилья
Промышленность	Отраслевая топология
Морской	Морская топология
Физиография	Физиографическая топология
Железнодорожный транспорт	Топология железнодорожного транспорта
Облегчение	Рельефная топология 100K
Облегчение	Рельефная топология 250K
Облегчение	Рельефная топология WAC
Облегчение	Топология рельефа, МИЛ
Автомобильный транспорт	Топология дорожного транспорта
Польза	Служебная топология
Растительность	Топология растительности
Водоемы	Топология водных объектов

[вернуться к началу]

5. Общие замечания

5.1 Размеры карт, сгенерированных на основе NTDBs

Национальная серия топографических карт (NTMS), аэронавигационные карты мира (WACs) и индивидуальные карты создаются из базы данных NTDB с помощью фильтрации и улучшения картографии.

Стандартная площадь листа формата NTMS 1:250 000 будет простираться на 4' к северу и 6' к востоку за пределы определенного 1 градуса широты на 1 градус 30 минут долготы. Это также применимо к пользовательским масштабам карты в масштабе 1:250 000, если не указано иное. Скорректированные листы карты в масштабе 1:250 000 NTMS, указанные вПриложение Hбыли бы приняты во внимание эти расширения.

Для стандартного формата NTMS 1:100 000 расширение не предусмотрено. Размеры карты для продуктов 1:250 000 и 1:100 000 указаны наПриложение H, вместе с полным списком скорректированных размеров листа.

WACs и картографирование в меньшем масштабе (например, от 1:2,5 млн до 1:10 млн) будут основаны на картографических индексах, хранящихся в базе данных NTDB.

5.2 Аннотация и обрезка бумаги

Аннотация будет размещена в пределах границ соответствующего картографического индекса таким образом, что она не будет обрезана при обрезке напечатанной карты.

При масштабе 1:250 000 аннотация не будет выходить за пределы 3-дюймового и 5-дюймового обрезов, т.е. не будет выходить за пределы 1-дюймового северного и восточного указателей карты. Особое внимание следует уделить "наклону" листа. Например, обрезка листа по западному краю зоны UTM приведет к тому, что в юго-восточном углу края обрезки будет меньше 5 футов.

5.3 Картографический отбор, обобщение и наложение

ТоБаза данных NTDB is неткартографически обобщенная база данных. Элементы этих баз данных должны обеспечивать максимально возможную контурную точность, основанную на изображениях, справочных материалах и методе оцифровки. При добавлении новых объектов в базы данных или редактировании существующих объектов в базах данных местоположение должно быть как можно более точным с использованием доступных справочных материалов.

При захвате/включении объектов в базу данных NTDB будет выполняться минимальная фильтрация объектов. Эта фильтрация будет основана на одном или нескольких из следующих действий:

• минимальный размер для включения; и/или
• минимальный размер для сбора данных; и/или
• конкретные правила захвата объектов указаны в приложении А.

Фильтрация объектов при вводе в базу данных основана исключительно на анализе затрат и выгод, определяющем уровень охвата территории, необходимый для удовлетворения известных будущих потребностей Geoscience Australia и ее заинтересованных сторон.

Важно, чтобы по краям обозначенных границ сбора/обслуживания данных о рабочей единице/пакете цифровые данные были идентичны пространственно и по своей атрибуции, чтобы обеспечить сопоставление границ (см.Раздел 1 3.9 Совпадение ребер) перед картографическим отбором и фильтрацией. Данные, которые невозможно сопоставить по краям, будут вызывать отклонения при использовании процессов автоматической фильтрации.

Исключениями из этого правила являются:

• временные изменения в характеристиках с момента получения более ранних данных
• ошибки в структуре данных (см.Приложение J, глава 2.1.1 Логическая последовательность)
• изменения в правилах отбора, изложенных вПриложение А - Словарь типов объектов.
• различия между версиями спецификации (см.Приложение J, глава 3.2 Влияние изменений в технических характеристиках)

Очевидные ошибки в атрибутах на границе сбора данных/обслуживания рабочей единицы/пакета или трудности с определением непрерывности объектов там, где они выходят за пределы рабочей единицы/пакета или входят в них, следует направлять в Geoscience Australia.

Компания Geoscience Australia создает разнообразные высококачественные цифровые и печатные картографические продукты/данные для конкретных масштабов на основе базы данных NTDB. Таким образом, каждый объект в базе данных должен быть рассмотрен на предмет его соответствия каждому из стандартных масштабов, используемых Geoscience Australia, и связанных с ним картографических улучшений, необходимых для этого масштаба.

Выбор объектов базы данных NTDB для каждой шкалы будет определяться с помощью двух дополнительных полей "ВЕРХНИЙ МАСШТАБ" и "ИЗМЕРЕНИЕ". Хотя включение объекта в базу данных NTDB определяется критерием, указанным выше, вопрос о том, какой объект подходит для каждой шкалы, не является аналитическим. При картографическом выборе объектов для каждого указанного масштаба необходимо учитывать:

• критерии минимального размера для "сбора данных и картографического представления" для соответствующего масштаба (как определено в словаре типов объектов вПриложение А),
• дополнительные правила фильтрации (как определено в словаре типов объектов вПриложение А),
• является ли результирующий уровень плотности исходного фильтра по критериям размера достаточным или он приводит к беспорядочному результату,
• является ли результирующий уровень плотности репрезентативным для объектов, важных для данной местности,
• уместно ли преобразование из полигонального/линейного представления в точечное;
• конкретная атрибуция, которая влияет на применимость для определенных шкал, например, статуса или ограничений; и
• взаимосвязи с другими объектами (например, стенкой плотины и ее водохранилищем)

Поле "ВЕРХНИЙ МАСШТАБ" используется для точек и сложных линейных и полигональных объектов (таких как линейные сети водотоков) и позволяет Geoscience Australia управлять картографическими аспектами фильтрации данных, целью которых является сохранение основных характеристик местности, отображаемых на печатной или цифровой карте/данных. Приоритет должен быть отдан объектам, имеющим большое историческое значение, а также обеспечению связности транспортных объектов. Например, основные дороги будут иметь приоритет перед трассами для транспортных средств или второстепенными водотоками.

Поле "ВЕРХНИЙ МАСШТАБ" используется для определения максимального масштаба карты (наибольшей протяженности области), который считается подходящим для отображения объекта либо в его текущем представлении, либо в другом геометрическом представлении. Это поле работает в сочетании с полем "USCERTAINTY", которое определяет, является ли значение upperscale самым высоким известным масштабом карты или еще предстоит определить, подходит ли объект для отображения в более высоком масштабе.

При захвате новых объектов на основе подхода, основанного на единой теме, и критериев минимального размера, применение значения ВЕРХНЕГО уровня должно основываться на критериях минимального сбора данных и размера представления карты, в соответствии с которыми проводится сбор данных, и любых дополнительных правилах, изложенных вПриложение А - Словарь типов объектовдля этой функции, которая может быть реализована при наличии вспомогательных/справочных материалов. "USERCERTAINTY" будет "Неизвестен", поскольку будет неясно, как собранные данные будут соотноситься с другими функциями в том же масштабе.

Когда работа ведется только в отношении единого масштаба сбора данных (например, работа ведется для программы сбора данных в масштабе 1:25 000), то по умолчанию "ВЕРХНИЙ масштаб" будет соответствовать масштабу сбора данных (например, 25 000), а "USCERTAINTY" будет неопределенным, как и в будущем. неясно, как собранные данные будут соотноситься с меньшими масштабами (более крупными областями). Когда данные собираются или включаются с использованием спецификаций, не полученных от Geoscience Australia, верхнему значению шкалы следует присвоить значение "0", а значению "USCERTAINITY" - "Неизвестно", чтобы обеспечить возможность проверки Geoscience Australia позднее.

При изменении существующих объектов значения "UPPERSCALE" и "USCERTAINITY" не следует изменять, если только изменения в их пространственном или атрибутивном представлении не являются достаточно существенными, чтобы пересмотреть важность объекта для окружающего ландшафта.

Поле "РАЗМЕР" используется для записи размеров линейного объекта в метрах или полигонального объекта в квадратных метрах, измеренных в проекции соответствующей зоны на MGA94. Это поле используется в качестве количественного фильтра, основанного исключительно на критериях размера отображения на карте. Это используется для простых линейных и полигональных объектов, где объект обычно образован одним единственным непрерывным объектом (например, линией дорожного туннеля). Иногда один класс объектов может содержать поля "ВЕРХНИЙ МАСШТАБ" и "РАЗМЕР", и в этих случаях полю "ВЕРХНИЙ МАСШТАБ" будет отдан приоритет, а поле "РАЗМЕР" будет существовать только для удобства запроса размеров объектов как одного из аспектов качественного процесса, который проводится для заполнения "ВЕРХНЕГО масштаба" поле. Это поле "ИЗМЕРЕНИЕ" будет заполнено внутри Geoscience Australia и не должно быть изменено производителями ни в какой форме.

Как только картографическая фильтрация будет решена для каждого масштаба, необходимо решить проблемы картографического смещения/обобщения и наложения. Эти проблемы необходимо решить для получения высококачественных печатных и цифровых картографических продуктов из базы данных NTDB. Важно, чтобы в первую очередь были устранены проблемы с фильтрацией, чтобы гарантировать, что не произойдет смещения/обобщения в отношении функции, не включенной в этом масштабе.

Там, где для получения высококачественных картографических продуктов требуется картографическое смещение/обобщение, следует использовать технологию картографического представления, установленную в соответствующих полях symbol(масштаб) и symbol(scale)oride (например, Symbol100K и Symbol100KOride) для обеспечения альтернативных пространственных представлений. Там, где это возможно, следует использовать стандартные символы смещения, установленные в схеме, поскольку это минимизирует нагрузку на память базы данных. Кроме того, были включены стандартные символы для представления полигональных/линейных объектов в виде точек. Технология отображения также может быть использована для сглаживания или обобщения альтернативных пространственных представлений без изменения базовых данных, хранящихся с наилучшей доступной контурной точностью. Примеры стандартного смещения, которое может произойти, включают смещение железнодорожных объектов от автомобильных объектов и смещение вертикальных препятствий от точек застройки. Там, где это возможно, смещения должны быть ограничены в пределах ((4 * Масштаб отображения на карте)/5000) мм, за исключением крайних случаев, когда требуется смещение нескольких объектов относительно друг друга.

Проблемы картографического перекрытия будут решаться с помощью сочетания маскировки и разрешения правил взаимосвязи.

Для получения дополнительной информации о влиянии обобщения см.Раздел 2 2.2.3 Влияние обобщения

[вернуться к началу]

5.4 Использование спутниковых снимков и аэрофотосъемки

Как правило, объект не должен быть получен исключительно из спутниковых изображений или аэрофотосъемки. Эти источники обычно используются для определения местоположения новых объектов, а другая информация используется для проверки существования и атрибуции объектов. Производителям будут предоставлены руководящие принципы по использованию спутниковых изображений и аэрофотосъемки, с тем чтобы их использование было последовательным.

Когда компания Geoscience Australia просит добавить объекты только на основе изображений, этим объектам, как правило, следует присвоить самую низкую классификацию, доступную для объектов данного типа, например, озеро, не являющееся постоянным, Небольшой водоток, не являющийся постоянным, автомобильная трасса.

Единственное исключение из вышеуказанного правила - это когда компания Geoscience Australia просит производителей классифицировать объекты в соответствии с их видимой важностью на снимках. Чаще всего это происходит при работе, проводимой в рамках программы сбора данных в масштабе 1:25 000, особенно с дорогами и водоемами.

5.5 Приоритеты в использовании справочных материалов, карт и изображений

Как указано вРаздел 3 Глава 3.2, Исходные материалы и информация, предоставленные Geoscience Australia Информация для составления, пересмотра и ведения базы данных NTDB берется из широкого спектра источников.Приложение А - Словарь типов объектовсодержит конкретные правила использования некоторых источников. Для производителей будут выпущены дополнительные рекомендации по разрешению конфликтов между источниками, чтобы обеспечить согласованное использование источников.

5.6 Сдвиг исходных данных

ГЕОДАННЫЕ серии 1 TOPO250K, которые могут быть предоставлены для корректировки высот точек, находятся в базе данных AGD66. Кроме того, некоторая информация о корректировке может быть предоставлена производителям в бумажном, репродукционном или цифровом виде, расположенном в базе данных AGD66. Производителям было бы необычно получать цифровые данные в формате AGD66, но если это произойдет, носители (например, магнитная лента, CD, DVD) будут помечены как таковые. Производителям необходимо знать исходные данные и проекцию всей предоставленной информации.

Любая информация из AGD66 должна быть перенесена в базу данных GDA94 перед объединением/включением в базу данных NTDB.

На следующих диаграммах показано влияние смещения базовой точки на положение краев плитки и элементов, пересекающих эти края. Дополнительную информацию о GDA94 можно найти вПриложение М.

В тех случаях, когда данные оцифровываются из repromat или генерируются из исходного материала AGD66, необходимо включить данные из соседних фрагментов на юге и западе, чтобы учесть сдвиг исходных данных. Это показано на диаграмме ниже:

Графические несоответствия, которые не были устранены в исходном материале/данных, также проявятся в границах новых фрагментов, как показано ниже. Эти несоответствия становятся внутренними для фрагмента в новой исходной точке и должны быть устранены.

[вернуться к началу]

5.7 Направление оцифровки

Для некоторых объектов, таких как скалы, набережные и границы административных районов, важно направление оцифровки. Для границ административных районов направление оцифровки будет против часовой стрелки, как показано на следующей диаграмме. Это приведет к тому, что граница символа окажется на правильной стороне оцифрованной линии.

Если в символике используется направление оцифровки, это указано в словаре типов объектов, см.Приложение А.

5.8 Атрибут ширины объекта

Атрибут ширины объекта встроен во многие символы представления (например, Bridge PtВид подвига 08Ориентир 118). Атрибут ширины объекта может использоваться для управления двумя аспектами символики:

• Ширина символа, где атрибут управляет линейным весом символа, например, линейным весом строящихся дорог.
• Внутренний зазор между двумя сторонами символа, где атрибут управляет расстоянием между двумя элементами символа, например расстоянием между двумя сторонами моста для размещения дорожных символов различной ширины.

Пример:

Использование атрибута feature width для конкретных объектов приведено вПриложение A Словарь типов объектов.

5.9 Атрибут ориентации

Атрибут ориентации встроен во многие символы представления (например, Bridge Pt FeatWid 08Восток 118).Угол ориентации - против часовой стрелки, как показано на следующей диаграмме. Ось ориентированных символов показана на рисункеСловарь символов приложения S.

На следующей диаграмме показано влияние ориентации на отображение символа моста.

[вернуться к началу]

5.10 Атрибуты типа, названия и текстовой заметки, а также функции аннотации

Все типы, отображаемые на лицевой стороне карты, будут сохранены в виде объектов-аннотаций. Если тип относится к объекту-сущности, текст, содержащийся в элементе blob объекта-аннотации, должен соответствовать данным, хранящимся в соответствующих атрибутах объекта. Например, атрибуты description, height и TextNote являются релевантными атрибутами для вертикального препятствия - башни. Обратите внимание: текст, отображаемый на лицевой стороне карты, может быть комбинацией нескольких атрибутов в базах данных.

На лицевой стороне карты не должно быть аннотаций, не связанных с объектом, содержащимся в цифровых данных, за исключением тех случаев, когда эти аннотации являются общим описанием местности (например, "многочисленные скважины").

Аннотация не должна присутствовать на лицевой стороне карты, если связанный с ней объект не обозначен символом (примечание: Полигоны могут быть обозначены/представлены штриховкой, линией границы или комбинацией того и другого). Из этого правила существуют следующие исключения:

• Аэропорты
• Плотины (если они совпадают с дорогами)
• Броды
• Ограждения (без печати там, где следует за государственной границей или дорогой)
• Линии сетки (если они проходят по центральному меридиану)
• Населенные пункты (не для печати)
• Прибрежные скалы (в непосредственной близости от маяков)
• Трубопроводы (не печатаются рядом с другим трубопроводом)
• Водопады
• Большие возможности

Если атрибут name существует, он используется для хранения названия объекта. Название должно быть сохранено для каждого пространственного объекта, составляющего объект, если иное не указано вПриложение A Словарь типов объектов например, каждая цепочка вдоль русла реки.

Текстовая заметка предназначена для предоставления дополнительной текстовой информации для лицевой стороны карты. Поле Текстовая заметка не будет дублировать текст в других полях атрибутов данных. Если раньше текстовая заметка могла копировать поля типа объекта или статуса, то теперь она не должна этого делать, поскольку аннотация будет создаваться непосредственно из этих полей или с помощью сценариев, основанных на этих полях. Текстовое примечание должно быть применено к каждому объекту, требующему пояснений на лицевой стороне карты, независимо от того, приводится ли полученная в результате производная аннотация во множественном числе (например, 3 точечных объекта-ориентира, расположенных в непосредственной близости друг от друга в данных, должны иметь текстовое примечание "сеть для сбора воды", но в результате будет получен отдельный фрагмент обобщенного примечания на карте изображены "сети для улавливания воды"). Где Карта правит вПриложение A Словарь типов объектовтребуется или разрешается присвоение имени объекту, если поле "Название" отсутствует, название будет храниться в поле "Текстовая заметка". Одна текстовая заметка или название могут быть разделены между двумя или более объектами-аннотациями.

Примеры:

Значения всех атрибутов должны храниться в оболочке, указанной вРаздел 1 Глава 3.8 Форматирование и указание авторства элементовно все аннотации, полученные на основе значений атрибутов, должны быть в оболочке, указанной в соответствующих спецификациях типа шкалы (как подробно описано в конце главы). Если оболочка отличается от значения атрибута, указанного для соответствующей аннотации, это преобразование будет выполнено по мере создания аннотации. В случае объектов с вертикальными препятствиями, высота которых указана на лицевой стороне карты, аббревиатура метров ("м") не будет включена ни в атрибуты высоты, ни в текстовую заметку, а будет добавлена при создании аннотации с использованием доступного программного обеспечения или сценариев. Круглые скобки не будут использоваться в текстовых примечаниях. Если для разделения двух значений атрибутов, сохраненных в объекте, требуются круглые скобки, они снова будут созданы по мере создания аннотации. Например, вертикальное препятствие со значением поля описания "мачта" и значением высоты "56" будет иметь производную аннотацию "мачта (56 м)".

ДляБаза данных NTDB, аннотация будет храниться в соответствующем классе объектов аннотации набора данных объектов для соответствующего масштабного продукта, например, DrainageAnno100K, CultureAnno250K и т.д. Когда аннотация сгенерирована и загружена в класс аннотаций набора пространственных объектов, ей должно быть присвоено соответствующее значение атрибута объекта, чтобы обозначить его исходный объект класса пространственных объектов. Аннотации, полученные для представления картографической сетки, в том числе за пределами четкой линии, будут включены в класс объектов картографического масштаба и им будет присвоен класс объектов "Сетки". Аннотации, полученные для представления в виде сетки, в том числе за пределами четкой линии, будут включены в класс объектов картографического (масштабного) типа и им будет присвоен объект "Сетки".

Дополнительную информацию о шрифте и размерах текста для аннотации смотрите в разделе 2:

• Глава 9 (Технические характеристики типа шкалы масштаба 1:100 000);
• Глава 10 (Технические характеристики типа шкалы масштаба 1:250 000);
• Глава 11 (Технические характеристики типа шкалы масштаба 1:1 000 000);
• Глава 12 (Технические характеристики типа шкалы масштаба 1:2 500 000);
• Глава 13 (Технические характеристики типа шкалы масштаба 1:5 000 000); и
• Глава 14 (Технические характеристики типа шкалы масштаба 1:10 000 000).

[вернуться к началу]

5.11 Пространственное совпадение

Пространственный объект для некоторых типов пространственных объектов имеет физическую или предполагаемую связь с пространственными объектами других типов пространственных объектов в базе данных. Существует четыре типа связей:

• Клонированные функции
• Совпадающие признаки
• Узел на хорде
• Вершина на хорде

5.11.1 Клонированные функции

Объект клонируется, если его пространственные атрибуты должны в точности совпадать с атрибутами другого объекта. Клонированные объекты имеют тот же тип геометрии, то есть линия будет клонирована в линию, точка - в точку. В следующей таблице приведены некоторые примеры взаимосвязей клонирования. В разделах правил обработки данных словаря типов объектов указано, где объект клонируется из другого - см.Приложение А.

ОРИГИНАЛЬНАЯ ОСОБЕННОСТЬ	КЛОН ОРИГИНАЛА
Линия причала	Морская стена

5.11.2 Совпадающие признаки

Объекты считаются совпадающими, если они имеют одну или несколько общих пар координат. Например, точечный объект может совпадать с линейным объектом, или два линейных объекта могут совпадать по нескольким точкам. Точечные объекты могут совпадать с узлом, а не с вершиной, например, дорожный перекресток должен совпадать с узлами пересекающихся дорог. Если линейные объекты совпадают, одна линия может отходить от другой части хорды далеко вниз. Однако в точке , где одна линия отклоняется от другой, вершина отклоняющейся линии должна находиться в пределах 1 метра от хорды как в географических координатах, так и в координатах MGA.

Примеры:

Когда точечные объекты должны совпадать с узлом линейного объекта, они должны иметь точно те же координаты, что и узел линейного объекта.

В следующей таблице перечислены некоторые из этих взаимосвязей совпадения точек над узлами. Более полный список взаимосвязей приведен в двух разделах "Правила взаимосвязей" в словаре типов объектов - см.Приложение А.

ЛИНЕЙНЫЙ ЭЛЕМЕНТ С УЗЛОМ	ТОЧЕЧНЫЙ ЭЛЕМЕНТ
Дорога	Дорожный узел

Когда точечные объекты должны совпадать с вершиной линейного объекта, они должны иметь точно те же координаты, что и вершина линейного объекта.

В следующей таблице перечислены некоторые из этих взаимосвязей совпадения точек над вершинами. Более полный список взаимосвязей приведен в двух разделах "Правила взаимосвязей" в словаре типов пространственных объектов - см.Приложение А.

ЛИНЕЙНЫЙ ОБЪЕКТ С ВЕРШИНОЙ	ТОЧЕЧНЫЙ ЭЛЕМЕНТ
Соединитель	Замок
Железнодорожный	Железнодорожная станция, Железнодорожный разъезд, Железнодорожный мост, Железнодорожный туннель
Дорога	Точка автомобильного моста, Точка автомобильного туннеля, Точка Брода, Ворота
Дорога	Населенное место
Линия водотока	Колодец, Водопад
Автомобильный, железнодорожный транспорт	Точка перехода

В следующей таблице перечислены некоторые взаимосвязи между линейными объектами. В двух разделах "Правила взаимосвязи" словаря типов объектов приведен более полный список взаимосвязей совпадений - см.Приложение А.

ОРИГИНАЛЬНАЯ ЛИНЕЙНАЯ ОСОБЕННОСТЬ	СОВПАДАЮЩИЙ ЛИНЕЙНЫЙ ПРИЗНАК
Дорога	Линия автомобильного моста, Железнодорожная эстакада, Дорожная дамба, Линия автомобильного туннеля
Железнодорожный	Линия железнодорожного моста, Железнодорожная эстакада, Железнодорожная дамба, Линия железнодорожного туннеля
Береговая линия	Линия причала, волнорез

5.11.3 Узел линейного объекта на хорде другого линейного объекта

В базе данных некоторые объекты должны заканчиваться точно на другом уровне. Например, соединители часто должны заканчиваться на соединительном объекте, даже если соединительный объект находится на другом уровне. Когда требуется, чтобы один объект заканчивался на другом объекте, координаты его конечного узла должны в точности совпадать с координатами вершины в поперечном объекте.

Следующая диаграмма иллюстрирует эту взаимосвязь. В двух разделах "Правила взаимосвязи" словаря типов объектов приведен более полный список этих взаимосвязей - см.Приложение А.

[вернуться к началу]

5.12 Узлы и вершины на пределе объема данных

Там, где предел объема данных образует границу полигона, важно, чтобы присутствовал узел, в котором полигон соответствует пределу объема данных

Все граничные объекты данных должны быть уплотнены таким образом, чтобы вертикаль располагалась по крайней мере через каждые 0,002 градуса, то есть примерно через каждые 200 метров. Максимальное количество объектов данных в разных слоях будет совпадать друг с другом там, где они перекрываются, так что их вершины будут совпадать.

5.13 Точность

Для получения информации о точности, разрешающей способности и допусках NTDB обратитесь кРаздел 1 3.3 Точность, разрешающая способность и допуски

5.14 Поддержание глобальных идентификаторов

Пользователи базы данных не должны пытаться изменять записи в полях globalId, которые являются фирменным форматом ESRI.

База данных NTDB будет использовать атрибут глобального идентификатора (globalId) для идентификации отдельных объектов внутри базы данных.

Глобальный идентификатор будет присваиваться каждому объекту по мере заполнения базы данных. Глобальный идентификатор будет поддерживаться функциональностью базы данных и останется стабильным при настройке атрибутов и пространственных параметров. Глобальный идентификатор состоит из 36 символов, заключенных в фигурные скобки (например, '{EB07A3A0-A7C3-4A84-AA29-BCE26FDA6838}').

В процессе ревизии и технического обслуживания производители не должны предпринимать действий, которые могут привести к ненужной потере GlobalIDs. Хотя производители по-прежнему должны соответствовать топологическим, структурным и атрибутивным требованиям, они должны вносить только необходимые изменения и не проводить автоматизированную обработку, которая может изменить глобальные идентификаторы, без каких-либо фундаментальных изменений в результирующих данных. Допустимые изменения включают такие операции, как удаление псевдоузлов, повышение точности контуров или улучшение согласованности атрибутов или валюты.

Потеря некоторых глобалидов будет неизбежна, когда:

• Два или более объекта с разными глобальными идентификаторами объединяются в один объект. (В этом случае один глобальный идентификатор будет сохранен)
• Один объект разделяется на два или более объектов.(Глобальный идентификатор, как правило, сохраняется для более крупного объекта, а для меньшего объекта создается новый глобальный идентификатор)
• Объект изменяет класс пространственных объектов.
• Когда объект удаляется

5.15 Функции печати и непечатания

Решение о том, будет ли объект напечатан на карте, зависит от ряда факторов, которые включают:

• Применима ли функция к конкретному типу картографического продукта, как указано в разделе "Сопутствующие товары"Приложение А - Словарь типов объектов
• Имеет ли объект значение атрибута в поле "Ограничения", определяющее его как приемлемое для картографических продуктов NMI, смотрите в разделеРаздел 3 Глава 5.20 Ограничения на использование данных
• Соответствует ли объект критериям минимального размера для "Отображения на карте", смотрите в разделеПриложение А - Структура словаря типов объектов
• Было ли объекту присвоено соответствующее ВЕРХНЕЕ значение, смотрите в разделеРаздел 3 Глава 5.3 Картографическое обобщение, отбор и наложение
• Присвоен ли объекту условный номер, отличный от полигонального/линейного/точечного, без прорисовки
• Соответствует ли символика ребра многоугольника, определенная5.19 Условные обозначения ребер многоугольникапозволяет распечатать его
• Маскируется ли этот элемент другим, смотрите в разделеРаздел 2 Глава 2.9 Маскировка

Некоторые объекты не отображаются на карте, но все равно обозначаются, поскольку их местоположение представлено другим объектом. Примером этого может служить гора, на которой расположена горизонтальная контрольная точка. Горизонтальная контрольная точка будет обозначена символом, но на ней будет указана не только ее высота, но и название горы.

Для получения дополнительной информации о заказах на печать смотрите разделПриложение W - Заказы на печать карт.

[вернуться к началу]

5.16 Объединение функций

Объединение объектов должно происходить, когда все атрибуты, отличные от перечисленных ниже, идентичны и объекты находятся рядом (соприкасаются).:

• Номер карты (если он не связан с картографическим объектом)
• Надежность характеристик
• Источник функций
• Достоверность атрибутов
• Источник атрибутов
• Планировочная точность
• Точность поднятия
• Источник
• Исправленный
• Глобальный идентификатор
• РЕДАКТИРОВАТЬ КОД(Примечание: Этот атрибут может не предоставляться для целей создания NTDBs)

Когда два объекта объединяются в один объект, следующие элементы будут заполнены значениями, содержащимися в компонентном объекте, с самой последней датой восстановления объекта:

• Надежность характеристик
• Источник функций
• Достоверность атрибутов
• Источник атрибутов
• Планировочная точность
• Точность поднятия
• Источник

При объединении следующим элементам будет присвоено нулевое значение:

• РЕДАКТИРОВАТЬ КОД

Следующие элементы будут обновлены автоматически либо во время объединения, если они подключены к среде SDE, либо после согласования со средой SDE, если они отключены в процессе редактирования:

• Исправленный
• Глобальный идентификатор
• РЕДАКТИРОВАТЬ КОД

5.16.1 Создание элементов, состоящих из нескольких частей

Функциональность базы данных NTDB позволяет группировать несколько разрозненных объектов одинаковой геометрии в единый объект. В то время как в предыдущих версиях спецификаций для определенных классов пространственных объектов допускались полигональные объекты, состоящие из нескольких частей, в базе данных NTDB версии 6 такие объекты неприемлемы.

[вернуться к началу]

5.17 Линии, ограничивающие многоугольник

Если граничные линии применимы к базе данных NTDB (например, границы фреймворка, такие как береговая линия, перекресток, граница состояния и предел данных), они должны быть точным повторением края полигона, к которому они примыкают.

ДляБаза данных NTDB, для FrameworkBoundaries не нужно устанавливать приоритеты граничных линий, поскольку все граничные линии в пределах этих классов пространственных объектов соответствуют своему определенному назначению (см.Приложение А - Словарь типов объектов - Фреймворк).

[вернуться к началу]

5.18 Определение отверстий в типах полигональных объектов

Полигональные объекты могут содержать отверстия или пустоты, которые не могут быть отнесены ни к одному классу пространственных объектов в пределах этого набора данных объектов.

Например:

1. Изолированный участок суши, который полностью окружен полигоном озерного типа объектов или содержится в нем в наборе данных объектов водных объектов.

2. Изолированный участок суши, который полностью окружен или находится между двумя или более полигонами в наборе данных объектов водного объекта, таких как озеро и солончаковая прибрежная равнина.

Эти пустые области, находящиеся внутри полигонов или полностью окруженные ими, в совокупности называются определенными отверстиями (областями универсального полигона) в полигонах базы данных NTDB. Для базы данных NTDB эти пустые области должны соответствовать критерию размера, указанному в следующей таблице, прежде чем они могут быть включены или зафиксированы как определенное отверстие в типе полигонального объекта.

В приведенных ниже таблицах Capture означает "Сбор данных и отображение на карте". Для получения дополнительной информации о разнице между минимальным размером для "Включения" и "Сбора данных и отображения на карте" см."Приложение А - Схема словаря типов объектов 2. Структура записи"

Набор данных объектов	Минимальный Размер Критерий для Включение (Площадь кв. м)	Минимальный Размер Критерий за 25 тысяч Захватить (Площадь кв. м)	Минимальный Размер Критерий за 100 тысяч Захватить (Площадь кв. м)	Минимальный Размер Критерий за 250 тысяч Захватить (Площадь кв. м)	Квалификации
Администрация	0	0	62500	390625	Этот критерий размера применяется к универсальным полигонам в пределах Защитного и запрещенного (тип объекта) полигонов. Для универсального полигона, расположенного между Защитным и запрещенным (тип объекта) полигонами и другим полигоном административной области (класс объектов), не существует критериев размера.
Администрация	0	0	40000	250000	Этот критерий размера применяется к полигонам юниверсума в пределах полигона административных областей (класса пространственных объектов), за исключением защитных и запрещенных типов объектов. Не существует критериев размера для многоугольника юниверсума, расположенного между Защищаемым и запрещенным (тип объекта) полигонами и другим полигоном административной области (класс объектов).
Авиация	0	0	0	Н/Д
Картография	0	0	0	Н/Д
Культура (Полигональный объект типа "Территория кладбища")	Н/Д	Н/Д	Н/Д	Н/Д	В пределах кладбищенских зон не должно быть никаких областей универсальных полигонов, кроме тех, которые необходимы для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в Приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру объекта, создающего дыру.
Культура (за исключением полигонального объекта типа "Территория кладбища")	1406	1406	22500	390625	Этот критерий размера применяется к полигонам юниверса в пределах полигона набора данных культурных объектов, отличного от кладбищенских зон. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие.
Рамки	Н/Д	Н/Д	Н/Д	Н/Д	Ни один полигон юниверса не разрешен в пределах определенного экстента базы данных NTDB.
ФреймворкМИЛ	Н/Д	Н/Д	Н/Д	Н/Д	Ни один полигон юниверса не разрешен в пределах определенного экстента базы данных NTDB.
Жилье	3906	3906	62500	390625	В полигонах типа пространственных объектов области застройки не допускается использование универсальных полигонов. Этот критерий размера применяется к полигонам юниверса в пределах полигона типа пространственных объектов застроенной области. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 1406 кв. м в соотношении 1:100 000, если пустота образована существующей территорией кладбища.
Промышленность	625	625	10000	62500	Этот критерий размера применяется к полигонам юниверса в составе полигонов набора отраслевых объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 1406 кв. м в соотношении 1:100 000, если пустота образована существующей территорией кладбища.
Морской	0	0	0	0
Физиография	625	625	10000	62500	Этот критерий размера применяется к полигонам вселенной в полигонах набора данных объектов физиографии. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 1406 кв. м в соотношении 1:100 000, если пустота образована существующей территорией кладбища.
Производство	Н/Д	Н/Д	Н/Д	Н/Д
Облегчение	Н/Д	Н/Д	Н/Д	Н/Д	Для наземных объектов (материковых и островных типов объектов) в базе данных NTDB должно существовать полное полигональное покрытие
Пространственный индекс	Н/Д	Н/Д	Н/Д	Н/Д
Растительность (за исключением полигональных объектов типа мангровых зарослей)	2500	2500	40000	250000	Этот критерий размера применяется к полигонам вселенной в наборе данных объектов растительности, за исключением полигонов типа мангровых объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 625 кв.м в соотношении 1:100 000, если дыра образовалась на участке существующей застройки (руины).
Растительность (Полигональный объект типа мангрового леса)	625	625	10000	62500	Этот критерий размера применяется к полигонам юниверса в полигоне типа мангровых пространственных объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 625 кв.м в соотношении 1:100 000, если дыра образовалась на участке существующей застройки (руины).
Водоемы	625	625	10000	62500	Эта функция будет использоваться для участков суши, расположенных на полигонах водных объектов или окруженных ими. Этот критерий размера применяется к полигонам вселенной в полигоне набора данных объектов водных объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 3906 кв. м в масштабе 1:100 000, если отверстие создано существующим полигоном класса пространственных объектов области деформации).

Набор данных объектов	Минимальный Размер Критерий для 1 М Захватить (Площадь кв. м)	Минимальный Размер Критерий для 2,5 М Захватить (Площадь кв. м)	Минимальный Размер Критерий на протяжении 5 метров Захватить (Площадь кв. м)	Минимальный Размер Критерий на протяжении 10 метров Захватить (Площадь кв. м)	Квалификации
Авиация	0	Н/Д	Н/Д	Н/Д
Культура (за исключением полигонального объекта типа "Территория кладбища")	2250000	NA	NA	NA	Этот критерий размера применяется к полигонам юниверса в пределах полигона набора данных культурных объектов, отличного от кладбищенских зон. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие.
Рамки	Н/Д	Н/Д	Н/Д	Н/Д	Ни один полигон юниверса не разрешен в пределах определенного экстента базы данных NTDB.
ФреймворкМИЛ	Н/Д	Н/Д	Н/Д	Н/Д	Ни один полигон юниверса не разрешен в пределах определенного экстента базы данных NTDB.
Жилье	2250000	14062500	NA	NA	В полигонах типа пространственных объектов области застройки не допускается использование универсальных полигонов. Этот критерий размера применяется к полигонам юниверса в пределах полигона типа пространственных объектов застроенной области. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 1406 кв. м в соотношении 1:100 000, если пустота образована существующей территорией кладбища.
Промышленность	1000000	6250000	NA	NA	Этот критерий размера применяется к полигонам юниверса в составе полигонов набора отраслевых объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 1406 кв. м в соотношении 1:100 000, если пустота образована существующей территорией кладбища.
Морской	0	0	0	0
Физиография	1000000	NA	NA	NA	Этот критерий размера применяется к полигонам вселенной в полигонах набора данных объектов физиографии. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 1406 кв. м в соотношении 1:100 000, если пустота образована существующей территорией кладбища.
Производство	Н/Д	Н/Д	Н/Д	Н/Д
Облегчение	Н/Д	Н/Д	Н/Д	Н/Д	Для наземных объектов (материковых и островных типов объектов) в базе данных NTDB должно существовать полное полигональное покрытие
Пространственный индекс	Н/Д	Н/Д	Н/Д	Н/Д
Растительность (Полигональный объект типа мангрового леса)	1000000	6250000	25000000	NA	Этот критерий размера применяется к полигонам юниверса в полигоне типа мангровых пространственных объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 625 кв.м в соотношении 1:100 000, если дыра образовалась на участке существующей застройки (руины).
Водоемы	1000000	6250000	25000000	100000000	Эта функция будет использоваться для участков суши, расположенных на полигонах водных объектов или окруженных ими. Этот критерий размера применяется к полигонам вселенной в полигоне набора данных объектов водных объектов. Кроме того, определенные отверстия потребуются для заполнения пустых областей, созданных полигонами, которые не могут перекрываться, как определено в правилах взаимосвязи в приложении A. При использовании для этой цели минимальный размер будет соответствовать размеру элемента, который создает отверстие. Например, 3906 кв. м в масштабе 1:100 000, если отверстие создано существующим полигоном класса пространственных объектов области деформации).

[вернуться к началу]

5.19 Условные обозначения ребер многоугольника

В базе данных NTDB для многих наборов пространственных объектов не определены типы граничных линий, и поэтому применение символов вокруг границ полигонов для целей составления карт определяется сочетанием символа полигона и таблицы, приведенной в этой главе.

В следующих таблицах определена иерархия символов в порядке приоритета (от самого высокого к самому низкому) для ребер полигонов на основе полигонов, к которым они примыкают. Если два набора данных классифицируются совместно, на границы влияют оба набора данных. Когда символ полигона включает в себя символ границы полигона, это не означает, что будет показана вся граница, это все равно будет зависеть от приведенной ниже таблицы. Например, при создании 100-тысячного NTMS из базы данных NTDB общая граница между застроенной территорией и ориентиром (с символом 63) не будет отображаться, поскольку иерархия границ застроенной области находится выше в списке.

Примечание:Символы ребер полигона для набора административных объектов не включены в таблицу ниже, поскольку все символы ребер будут представлены на лицевой стороне карты без применения иерархии

Набор функциональных данных : Авиация

Граница Обозначение №.	Полигон Обозначение №.	Полигон класса пространственных объектов	Квалификации
702	700	Зоны обслуживания воздушных судов (взлетно-посадочная полоса)
0	0	Районы аэропорта
0	0	Зоны обслуживания воздушных судов (перрон)

Набор данных об объектах : Культура и жилище

Граница Обозначение №.	Полигон Обозначение №.	Полигон класса пространственных объектов	Квалификации
0	420	Застроенная территория
0	24	Зона отдыха
0	26	Площадь застройки - Эксплуатационная
170	170	Область обращения с отходами	Примечание: Обозначение линии границы 170 включено как часть многоугольника 170, обозначающего зону обращения с отходами. Символы 170 (ограничивающие зону обращения с отходами) будут замаскированы обозначенными линейными объектами, такими как дороги. Символы 170 (ограничивающие область обращения с отходами) будут замаскированы в тех местах, где черный шрифт неизбежно перекрывает элемент. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего элемент. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных).
60	60	Территория кладбища	Примечание: Символ линии границы 60 включен как часть многоугольного символа 60, обозначающего территорию кладбища. Символы 60 (ограничивающие кладбище) будут замаскированы обозначенными линейными объектами, такими как дороги. Символы 60 (ограничивающее кладбище) будут замаскированы в тех местах, где черный шрифт неизбежно перекрывает объект. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего объект. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных).
60	60	Район застройки - Руины	Примечание: Символ линии границы 60 включен как часть многоугольного символа 60, обозначающего территорию кладбища. Символы 60 (ограничивающая площадь здания - Руины) будут замаскированы там, где черный шрифт неизбежно перекроет объект. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего объект. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных).
63	63	Знаковый район	Примечание: Обозначение линии границы 63 включено как часть многоугольника 63, обозначающего область ориентира. Ограничивающая достопримечательность область с описанием Сельскохозяйственного производства (см. правила составления карты), Интенсивного сельскохозяйственного производства (см. правила составления карты), Общая достопримечательность, Научный объект
0	0	Знаковый район	Ограничивающая местность достопримечательность с описанием Сельскохозяйственного производства (см. правила карты), Учебного заведения, Больницы, Интенсивного сельскохозяйственного производства (см. правила карты), Объекта по производству электроэнергии

Набор функциональных данных : Отрасль

Граница Обозначение №.	Полигон Обозначение №.	Полигон класса пространственных объектов	Квалификации
102	102	Зона добычи	Примечание: Обозначение линии границы 102 включено как часть многоугольника 102, обозначающего зону добычи. Символ 102 (ограничивающий области шахты) будет замаскирован в тех местах, где черный шрифт неизбежно перекрывает элемент. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего элемент. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных.)

Набор данных объектов : Морской

Граница Обозначение №.	Полигон Обозначение №.	Полигон класса пространственных объектов	Квалификации
0	97	Опасная зона на море - Риф
0	22	Береговые полосы
95	95	Опасная морская зона - Мелководье	Примечание: Символ пограничной линии 95 включен как часть многоугольного символа 95, обозначающего мелководье.

Набор данных о характеристиках : Физиография

Граница Обозначение №.	Полигон Обозначение №.	Полигон класса пространственных объектов	Квалификации
0	22	Пески - Песчаная зона
0	25	Пески - Песчаная дюна
90	900	Области деформации - Искаженная поверхность	Примечание: Символ линии границы 90 включен как часть многоугольного символа 900 для обозначения искаженной поверхности. Символ 90 (DeformationAreas - Деформированная поверхность) будет замаскирован там, где черный шрифт неизбежно перекроет элемент. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего элемент. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных.)
912	912	Зоны деформации - Обнажение	Примечание: Символ линии границы 912 включен как часть полигонального символа 912 для обозначения обнажения. Символ 912 (Области деформации - Обнажение) будет замаскирован там, где черный шрифт неизбежно перекрывает элемент. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего элемент. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных.)
90	901	Кратеры	Примечание: Символ пограничной линии 90 включен в состав полигонального символа кратера 901. Символ 90 (ограничивающие кратеры) будет замаскирован там, где черный шрифт неизбежно перекрывает элемент. Размер разрыва будет составлять 0,2 мм с каждой стороны от шрифта, пересекающего элемент. (Примечание: объект будет замаскирован только на карте и будет полностью отображен в данных.)

Набор данных объектов : Растительность

Граница Обозначение №.	Полигон Обозначение №.	Полигон класса пространственных объектов	Квалификации
0	2	Лес или кустарник (250 тыс. и закрытые 25-100 тыс.)
0	201	Разреженный лес или кустарник (только 25 тыс. и 100 тыс.)
0	200	Густой лес или кустарник (только 25 и 100 км)
0	7	Мангровые заросли
0	4	Тропический лес
0	4	Тропический лес
0	5	Обрабатываемые площади - Фруктовый сад
0	6	Обрабатываемые площади - Плантации (Все масштабы)
0	600	Обрабатываемые площади - Плантации (только 25 тыс. и 100 тыс.)

[вернуться к началу]

5.20 Ограничения на использование данных

Возможно, потребуется применить классификацию ограничений к определенным функциям, чтобы гарантировать, что Geoscience Australia не нарушит какие-либо лицензионные или договорные соглашения с поставщиками данных или заинтересованными сторонами Geoscience Australia. Кроме того, поле "Ограничения" позволяет отдельным землевладельцам, советам или правительственным ведомствам предоставлять информацию для управления в чрезвычайных ситуациях или для государственных нужд с уверенностью в том, что в дальнейшем она не будет доступна для общественного пользования. Некоторые примеры могут быть следующими:

• Землевладелец, требующий, чтобы дорога на его территории не была нанесена на карты и не была доступна общественности, а была открыта для использования в любых государственных целях:Только для всего правительства
• Данные, предоставленные министерством обороны и относящиеся к оборонным объектам:Использование NMI для сторонних организаций
• Данные, предоставленные частными/коммерческими компаниями, которым, согласно лицензионным соглашениям, данные не могут быть предоставлены без изменений, но могут быть использованы для составления карт NMI:Только NMI плюс картографические продукты NMI

В базе данных, расположенной рядом с данными с ограниченным доступом, следует разместить пояснительную записку, чтобы предоставить Geoscience Australia дополнительную информацию о деталях ограничения. В будущем будет создана база данных с подробным описанием местонахождения данных с ограниченным доступом и подробной информацией об этих ограничениях.

Когда данные изменяются до такой степени, что это нарушает ограничения лицензионного соглашения, их статус ограниченного доступа будет изменен на более низкий уровень, например, на общедоступный.

Приведенные ниже ограничения основаны на пространственном представлении объекта. Ограничения на раскрытие атрибутов будут основываться на документации по отдельным слоям.

Ограничения	Определение сферы применения
Только NMI	Эти данные доступны только для использования в NMI, они не могут быть распространены, опубликованы и/или подтверждены в цифровом виде.
Только NMI плюс картографические продукты NMI	Эти данные доступны только для использования в NMI. Они не могут распространяться, публиковаться и/или подтверждать их существование в цифровой форме. Использование данных ограничено, но они могут отображаться в виде карты для продуктов NMI.
Использование NMI для сторонних организаций	Эти данные доступны для использования NMI при производстве продуктов сторонних производителей, включая индивидуальные запросы HEMA, таможни, Управления по чрезвычайным ситуациям или отдельных государственных учреждений.
Использование NMI для продуктов сторонних производителей плюс NMI Map	Эти данные доступны для использования NMI при производстве продуктов сторонних производителей, включая индивидуальные запросы HEMA, таможни, Управления по чрезвычайным ситуациям или отдельных государственных учреждений. Использование данных ограничено, но они могут отображаться в виде карты для продуктов NMI
Только в Geoscience Australia	Эти данные доступны только для использования в Geoscience Australia.
Картографические продукты Geoscience Australia plus NMI	Эти данные доступны только для использования в Geoscience Australia. Использование данных ограничено, но они могут отображаться в виде карт для продуктов NMI.
Только для федерального правительства Австралии	Эти данные доступны только для использования в рамках всех мероприятий федерального правительства.
Федеральное правительство Австралии плюс картографические продукты NMI	Данные доступны для использования только в рамках деятельности федерального правительства. Использование данных ограничено, но они могут отображаться в виде карты для продуктов NMI
Только для всего правительства	Эти данные доступны для использования всеми органами местного самоуправления, штата и федерального правительства, включая EM
Все картографические продукты Govt plus NMI	Эти данные доступны для использования всеми органами местного самоуправления, штата и федерального правительства, включая EM. Использование данных ограничено, но они могут отображаться в виде карты для продуктов NMI
Публичный доступ	Неограниченное использование для создания данных и распространения карт в общественных местах

[вернуться к началу]

6. Примечания к конкретным функциям

6.1 Ограничение объема Данных

Функция "Предел данных" в базе данных NTDB определяет пространственные границы и предел известных данных. Пространственные объекты "Границы фрагментов" в продукте ГЕОДАННЫХ, которые были сохранены в NTDBS после процесса сопоставления границ (из-за неразрешения пространственных или атрибутивных несоответствий при заполнении базы данных NTDB), были преобразованы в тип объекта "Предел данных" в соответствующих классах объектов-линий границ. Положение Границы данных будет изменяться в зависимости от полученного исходного материала. Объект Границы данных будет использоваться для привязки и закрытия полигонов, которые соответствуют пределу известных исходных данных (включая границы NTDBS).

6.2 Контуры и гипсометрические области

Контурам следует присвоить один из следующих подтипов:

Тип	Описание подтипа	использование
1	Разрыв соединителя	Используется для контуров, добавленных к данным, в которых контуры на репромате были нарушены для обозначения обрыва, выемки, насыпи или остроконечного символа.
2	Стандартный разъем	Используется для контуров, местоположение которых неизвестно, например, в зоне водотока, солевых испарителях, прудах-отстойниках, Зоне аквакультуры, канале или быстротечной зоне
3	Контур впадины	Используется для создания контуров углублений.
4	Интерполированный контур	Используется для соединения прерывистых контуров или для замены контура, отсутствующего в исходном материале по картографическим причинам (если он не связан с объектом из класса объектов с разрывами).
5	Стандартный контур	Предназначен для создания стандартных (не углубленных) контуров.
6	Ограничение объема Данных	Используется для закрытия гипсометрических областей, где они касаются края либо известных данных (и не могут быть закрыты с помощью интерполированного контура), либо края определенных NTDBs.
7	Вспомогательный контур	ВидетьПриложение А, не следует использовать в связи с гипсометрическими зонами.

Гипсометрические области будут определены как области между последовательными контурами (за исключением вспомогательных контуров) и будут содержать высоту самого нижнего контура, ограничивающего полигон. Гипсометрические области не будут охватывать море, и к нему не применимы никакие пустоты, например, озера не образуют пустот в гипсометрических областях.

Береговая линия, включая перекрестки, будет рассматриваться как 0-метровый контур, то есть она будет клонирована как 0-метровый контур. Контуры, полученные в результате клонирования береговых переходов, будут обозначены как "стандартные", а другие 0-метровые контуры вдоль береговой линии будут обозначены как "стандартные". Контуры впадины будут использоваться для замкнутых контуров, ограничивающих или расположенных на склоне впадины. Стандартные контуры будут использоваться для участков возвышенности в пределах впадины.

6.2.1 Разрыв соединителей

Контур, нарушенный обрывом, выемкой, насыпью или острым выступом, будет повторно соединен с помощью разрыва соединителя.

Когда требуются соединители для этих объектов, они должны быть выполнены аналогично следующей ситуации с обрывом. Если обрывом нарушено более одного контура, то соответствующие соединители не должны пересекаться или накладываться друг на друга, а должны быть смещены друг от друга минимум на 5 метров.

Для объектов, относящихся к классу объектов Contours250K, эти соединители будут находиться в пределах 75 метров от скалистого объекта со стороны спуска и в пределах 25 метров со стороны подъема. Для объектов, относящихся к классу объектов Contours100K, эти соединители будут находиться в пределах 30 метров от скалистого объекта со стороны спуска и в пределах 10 метров со стороны подъема.

Существуют две различные ситуации с обрывами: прибрежные и внутренние. Ниже подробно описаны методы борьбы с каждой из них.

6.2.1.1 Прибрежные скалы

Прибрежные скалы относительно прямолинейны по сравнению с внутренними скалами. Если скала примыкает к береговой линии (контур нулевой отметки), все восходящие контуры, входящие в этот обрыв, должны быть расположены в шахматном порядке вглубь от берега примерно на 5 м каждый. На приведенной ниже диаграмме показано правильное изображение контуров, входящих в обрыв на береговой линии. Обратите внимание, что контуры не пересекаются ни в одной точке.

Вверху: Изображение на предыдущей карте; Представление в данных

Примечание: Расстояние по горизонтали между соединителями скоб должно составлять ок. 5 м (в масштабе).

6.2.1.2 Внутренние скалы

Внутренние утесы отличаются от прибрежных тем, что соединяющий их разрыв с наибольшим значением высоты всегда должен совпадать с утесом в наборе данных физико-географических объектов. Все нисходящие контуры, входящие в этот обрыв, должны иметь соединяющие их разрывы, расположенные в шахматном порядке по склону примерно на 5 м каждый. Приведенные ниже диаграммы иллюстрируют правильное отображение контуров, входящих в обрыв, в различных ситуациях. Обратите внимание, что контуры не пересекаются друг с другом.

Вверху: Изображение на предыдущей карте;

Выше: Представление в данных

Примечание: Расстояние по горизонтали между соединителями скоб должно составлять ок. 5 м (в масштабе).

Единственное отличие от описанных выше случаев заключается в том, что контуры проходят непосредственно через скалы. Если контуры проходят через скалы, не совпадая с ними в течение какого-либо периода времени, их следует сохранять как таковые и никоим образом не редактировать.

6.2.2 Контуры и многолетние водоемы

Если контурные объекты проходят через полигоны многолетних озер или водохранилищ (класс пространственных объектов), требуемые корректирующие действия зависят от одного из 3 случаев, представленных на диаграмме ниже.

ДляСлучай 1, контуры, приближающиеся снизу к плотине, должны быть интерполированы по стенке плотины, если таковая существует. Там, где контуры подходят к стенке плотины снизу, самый верхний контур будет совпадать с участком стенки плотины, необходимым для завершения соединения контуров (т.е. контуры не будут заходить в водоем). Участок, который проходит поперек, будет интерполированным контуром без печати. Аналогичный подход будет применен в отношении соотношения контура и утеса. К каждому контуру с более низкой высотой, который впоследствии будет нарушен плотиной, также будет добавлен непечатаемый интерполированный контур, параллельный контуру с более высокой высотой и смещенный от него.

ДляСлучай 2 необходимо изучить исходные изображения или ортофотографии, предоставленные для определения рельефа местности. Контур должен быть логически скорректирован в соответствии с рельефом, где это возможно. Измененная часть контура должна быть классифицирована как интерполированный контур. Интерполированный контур будет обозначен в соответствии с примыкающими участками контуров.
Если разрешение снимков или ортофотографии недостаточно для того, чтобы дать четкое представление о направлении, следует направить запрос в компанию Geoscience Australia с просьбой дать рекомендации.

ДляСлучай 3, контур будет выровнен за пределами водоема с использованием предоставленных исходных изображений, а измененная часть контура должна быть классифицирована как интерполированный контур. Интерполированный контур будет обозначен в соответствии с примыкающими участками контуров.

6.3 Расчищенные участки в пределах растительности

Границы полигона, окружающие лесные или кустарниковые зоны, будут очень детализированы, показывая изгибы границы древесной растительности, учитывая, что длина сегмента границы может приближаться, но не быть менее 25 метров в масштабе 1:250 000 и 10 метров в масштабе 1:100 000.

[вернуться к началу]

Индикаторы расстояния в 6,4 километра

Указатели километража и связанные с ними расстояния будут размещены таким образом, чтобы избежать неоднозначности и обеспечить возможность расчета расстояний на маршруте. При размещении указателей километража по краям карты следует проявлять особую осторожность. Расположение индикаторов между соседними листами должно быть согласованным и позволять продолжать расчет расстояний от одного листа к другому.

измерение расстояния по карте в масштабе 1:250 000

Указатель километрового расстояния будет установлен на пересечении дороги и прямой линии на южном и западном краях, если он связан со стрелкой назначения. Для северного и восточного краев указатель километрового расстояния будет размещен на пересечении дороги и линии сетки на внутреннем краю границы карты и предпочтительно будет выровнен таким образом, чтобы символ попадал в пределы границы границы. Там, где в пределах границы отвода должен быть указан пункт назначения, на сетчатой диаграмме будет указано расстояние по дороге до этого пункта назначения. Номер карты, связанный с указателем километрового расстояния, не обязательно должен быть равен 1:250 000.

измерение расстояния по карте в масштабе 1:100 000
Указатель километрового расстояния будет размещен на пересечении дороги и прямой линии по всем краям карты, если он связан со стрелкой пункта назначения, и выровнен таким образом, чтобы символ находился в пределах листа карты. Картографический номер, связанный с указателем километрового расстояния, будет сохранен только для тех указателей километрового расстояния, которые находятся на прямой линии.

Пример масштаба 1:250 000: пример масштаба 1:100 000:

6.5 Географические названия и населенные пункты

Все географические названия или населенные пункты, фигурирующие в базовых материалах/цифровых данных или существующие в базе данных NTDB до пересмотра/обновления, будут включены/сохранены в базе данных NTDB, если только не будет явных доказательств того, что названный объект больше не существует.

На следующей диаграмме показано, как большие застроенные территории обычно включают в себя один или несколько населенных пунктов типа "название местности".

[вернуться к началу]

6.6 Горы, точечные возвышенности и горизонтальные контрольные точки

Горы, Точечные возвышенности и Горизонтальные контрольные точки могут находиться в непосредственной близости (на расстоянии 1 мм друг от друга в масштабе карты) при первом извлечении из справочных данных. В этом случае будут применяться следующие правила.

Горы останутся на своем текущем местоположении. Название горы будет отображаться на карте в соответствии с буквенно-цифровым кодом горизонтальной контрольной точки. Гора будет иметь условный номер, равный 2 баллам, без привязки.

Если горизонтальная контрольная точка и точечная отметка находятся в непосредственной близости друг от друга и имеют одинаковую высоту с точностью до метра, отметка точки будет перемещена в то же положение, что и горизонтальная контрольная точка, и отметка точки будет иметь условный номер, равный 2 баллам, без розыгрыша.

Если горизонтальная контрольная точка и точечная отметка находятся в непосредственной близости друг от друга, но их отметки отличаются более чем на метр, их соответствующие положения будут сохранены. Обычно отметка точки обозначается условным обозначением в 2 балла без привязки и отображается высота горизонтальной контрольной точки. Однако, если точка находится на самой высокой отметке на карте или превышает горизонтальную контрольную точку более чем на половину стандартного интервала между контурами (например, на 25 метров в масштабе 1:250 000), точка будет обозначена символом и ее высота будет показана на карте, а горизонтальная контрольная точка будет иметь символ с номером 2 - очка Не разыгрывается.

Если горизонтальная контрольная точка и контрольная метка находятся в непосредственной близости друг от друга, контрольная метка будет иметь условный номер, равный 2 очкам, без розыгрыша.

Если вертикальный объект-препятствие расположен в непосредственной близости от горизонтальной контрольной точки, контрольного ориентира, точечной отметки или горы, обозначенной символом, вертикальный объект-препятствие имеет приоритет и будет отображаться только как символ, если только точка не является самой высокой точкой на карте.

6.6.1 Точечные возвышения

В тех случаях, когда береговая линия перестраивается в ходе пересмотра, результирующие точечные возвышения, которые падают в море, не должны фиксироваться/сохраняться в базе данных NTDB.

Также будет дана ссылка на последнюю карту предыдущего издания, если она не была подготовлена Geoscience Australia. Если в результате сравнения будут обнаружены существенные логические аномалии, которые могут повлиять на восприятие пользователями карты рельефа местности, следует обратиться за разъяснениями в компанию Geoscience Australia (например, если на карте последнего предыдущего издания имеются значения, превышающие 5 м, или если в результате могут возникнуть несоответствия с контурами).

Кроме того, точечные отметки, представляющие горы местности известной высоты на картах предыдущего издания для каждого масштаба, должны быть включены/сохранены в базе данных NTDB.

Любые значительные точечные аномалии высот должны быть переданы в Geoscience Australia.

Все остальные утверждения в следующей главе относятся к картографическому выбору объектов для данных/картографических продуктов, зависящих от масштаба. Все точечные перепады высот будут считаться приемлемыми, по крайней мере, в соотношении 1:100 000 (верхнемасштабное значение), если только не будут обнаружены большие аномалии в соответствии с цифровой моделью поверхности Geoscience Australia, в случае, если это произойдет, затронутым точечным перепадам высот будет присвоен верхний масштаб в 25 000 и US-достоверность definite. Для точечных высот, допустимых на уровне 100 000, приведенные ниже параметры будут использоваться для определения того, будет ли объект обозначен символом на картах (например, символом 100K из 52). Для 250 000 и меньших масштабов (больших экстентов) параметры, описанные ниже, будут использоваться для определения значений верхнего уровня и Usercertainity для каждого объекта, но будет ли объект обозначен символом, будет зависеть от его взаимосвязей с окружающими объектами.

Точечные отметки будут выбраны таким образом, чтобы наилучшим образом отображать форму местности, изменение ее уклона, а также высокие и низкие точки. В любой группе связанных объектов (гребни, пики или седловины) должна быть указана самая высокая отметка. Плотность выбранных точечных возвышенностей не будет отличаться от таковой на карте последнего предыдущего издания. (Это отменяет все остальные правила и применяется, когда производителям предоставляется карта последнего предыдущего издания аналогичного масштаба ).

Предпочтение будет отдаваться в порядке убывания высотам, которые являются:

• ближе всего к горам и изолированно (т.е. обнесено контуром);
• ближайший к авиационным объектам;
• в изоляции;
• больше половины интервала между контурами над следующим нижним контуром;
• в депрессиях
• на утесах или острых склонах
• на песчаных грядах

Выполненный выбор должен быть совместим с контурными элементами.

Для каждого масштаба в выборку будут включены все совпадения наибольшей отметки точки на каждом из стандартных листов карты для этого масштаба (например, при определении значений верхнего масштаба 1:250 000 для наибольшей отметки точки на каждом из стандартных листов карты NTMS в масштабе 1:250 000). Если на одном листе имеются два или более места с наибольшей высотой пятна, расположенные на расстоянии менее 12 мм друг от друга, то будет включено только одно из них. Там, где это возможно, при фильтрации изображений меньшего масштаба (большей площади) в качестве приоритета следует использовать наибольшую высоту точки на листах карт большего масштаба (меньшей площади).

Выбранные точечные отметки будут находиться на расстоянии не менее 12 мм друг от друга в масштабе карты. Выбранные точечные отметки должны находиться на расстоянии не более 64 мм друг от друга в масштабе карты, если в исходных данных имеются точки, соответствующие вышеуказанным критериям.

Точечные отметки, которые имеют ту же высоту, что и контур, выбраны не будут. Если самая высокая точка будет иметь ту же высоту, что и контур, в Geoscience Australia будут запрошены разъяснения.

Точечные возвышения с классом "Точечные возвышения, полученные по контуру" не будут выбраны для масштаба 1:250 000 или меньшего масштаба. Если наибольшая высота пятна соответствует "Высоте пятна, полученной по контуру", или если весь экстент (или значительная часть экстента) плитки содержит только "Высоту пятна, полученную по контуру", это следует отослать в Geoscience Australia для получения инструкций о том, как действовать дальше. Единственным исключением является то, что для точечной отметки в базовом материале/цифровых данных (или NTDB) уже было указано верхнее значение в 250 000 или меньшем масштабе (большая площадь), в этом случае это будет считаться ранее одобренным Geoscience Australia в качестве действительного исключения.

Точечные отметки с классом "Точечные отметки, полученные по контуру", как правило, не будут обозначаться символами для продуктов (например, СИМВОЛ 100K, значение в 2 балла, без розыгрыша). Единственными исключениями будут случаи, когда:

• разрешение было предоставлено для значений по верхней шкале 250 000 или выше, как обсуждалось выше; а также
• когда для изделий 100K доступны только точечные отметки, это "Точечные отметки, полученные по контуру", чтобы соответствовать требованиям к плотности, как описано выше.

В обоих этих случаях точечные возвышенности могут быть обозначены символами (например, СИМВОЛ250K - это 52-точечная возвышенность или гора) в зависимости от их взаимосвязи с другими классами пространственных объектов.

[вернуться к началу]

6.7 Дороги, автодорожные мосты и автодорожные туннели

6.7.1 Названия дорог

Для включения названий дорог в связи с классификацией дорог обратитесь к объекту "Дорога" вПриложение А.

Если у дороги несколько названий, то они будут разделены дефисами. Дефисы могут быть добавлены, если они являются частью официального названия дороги, например. ДОРОГА КУ-ВИ-РУП.

Однако дефисы не будут использоваться в тех случаях, когда названия, указанные на дороге, определяют только маршрут между пунктами назначения и не являются официальным названием дороги, как это предусмотрено, например, в справочных материалах. в данном случае соглашение об именовании БРАУНСВИЛЛ - ГРИНТОРП-РОУД неверно, и вместо этого название должно быть указано как БРАУНСВИЛЛ-ГРИНТОРП-РОУД.

При необходимости в базах данных могут использоваться дефисы в тех случаях, когда две или более дороги сходятся, имеют один и тот же маршрут и участок и необходимо указать несколько отдельных названий дорог на этом общем участке, например. ШОССЕ ОКСЛИ - ОВЕРЛЕНД-ХАЙВЕЙ.

Например, в поле "НАЗВАНИЕ" не следует указывать апострофы. если в утвержденном справочном материале указано такое название, как "Дорога Макарти", при внесении в базы данных оно будет указано как "ДОРОГА МАКАРТИ".

Названия дорог с числовыми компонентами будут написаны полностью в виде слов, например, ПЕРВАЯ УЛИЦА.

6.7.2 Номера маршрутов

Если дорога имеет несколько номеров маршрутов, то они будут разделены дефисами. К дороге можно прикрепить до трех национальных номеров маршрутов (NRN) или номеров маршрутов штата (SRN) и один альтернативный номер дороги.

Например: Джон Хайвей
Атрибут национального номера маршрута 11-15-38-A1
Атрибут государственного номера маршрута 23-A32-A79-B64

6.7.3 Дороги, проходящие через населенный пункт

В населенных пунктах будет охвачено 1:250 000 двухполосных дорог, основных и второстепенных проездов. Второстепенные дороги, въезжающие в населенный пункт, будут продолжены до первого перекрестка с двухполосной дорогой, главной или второстепенной дорогой. Второстепенные дороги, полностью находящиеся в застроенных районах, отображаться не будут. Это правило распространяется на другие объекты (включая определенные ямы, области многоугольника Юниверса) в слое "Застроенная территория", где они окружены застроенной территорией.

Та же схема дорог, которая была зафиксирована в данных, будет отображена на лицевой стороне карты в соответствии с картографическими принципами.

Захват дорожной карты в пределах BUA - смотрите пример ниже;

1:25 000 и 1:100 000

В масштабе 1:25 000 и 1:100 000 будут отображены все дороги в пределах населенных пунктов. Geoscience Australia предоставит подробные цифровые данные о дорогах или справочные материалы по крупным городским центрам (например, Мельбурну, Вуллонгонгу). Производителям следует обратиться в компанию Geoscience Australia с запросом о принятии мер, если эта информация не прилагается к рабочему пакету.

Интерпретация схемы дорожного движения в рамках BUA - смотрите пример ниже;

При отображении дорог на лицевой стороне карты все проезжие части с двусторонним движением, основные дороги, второстепенные дороги и проселочные дороги второстепенного значения будут показаны на лицевой стороне карты в соответствии с картографическими принципами. В районах, где инфраструктура слабо развита, а автомобильные трассы служат основным маршрутом доступа между объектом, имеющим топографическое значение, и населенным пунктом, необходимо проложить трассу до первого пересечения со сквозным маршрутом. Автомобильные трассы, полностью находящиеся в пределах населенного пункта, не будут показаны на лицевой стороне карты. Эти правила распространяются на другие объекты (включая определенные отверстия, области многоугольника юниверса) в слое "застроенная область", где они окружены застроенной областью.

Единственным исключением из вышеуказанных правил будут крупные мегаполисы (например, Мельбурн, Вуллонгонг), где для выбора дорог в населенных пунктах может потребоваться картографическое обобщение на лицевой стороне карты, но сбор данных не изменится. Если это так, то:

• Будут представлены все дороги с двусторонним движением, основные дороги и второстепенные дороги.
• Все второстепенные дороги, въезжающие в населенный пункт, будут продолжены до первого пересечения с основным сквозным маршрутом. Кроме того, будет показано достаточное количество второстепенных дорог, чтобы отразить схему движения в этом населенном пункте. Выберите основные сквозные маршруты (из первичных справочных материалов), чтобы отразить схему движения в пределах района, избегая при этом загромождения.
• Автомобильные трассы не будут отображаться в населенных пунктах, если только они не являются единственным маршрутом к значимому месту на карте

Интерпретация схемы дорожного движения в рамках BUA - смотрите пример ниже;

6.7.4 Поля атрибутов, определенные для класса пространственных объектов дорог

В этой главе представлена централизованная область для дальнейшего объяснения значений параметров домена для полей, разделяемых 6 отдельными подтипами в классе объектов Roads. Эти поля и домены представлены следующим образом:

6.7.4.1 Контролирующий орган и орган по техническому обслуживанию

Во всех случаях параметр "Домен" будет относиться либо к контролирующему органу (у которого следует запрашивать разрешение на изменение/доступ/финансирование/и т.д.), либо к органу технического обслуживания (ответственному за ремонт дорожного покрытия и связанные с этим мероприятия), в зависимости от используемого поля атрибута.

Опция домена	Определение
Местная власть	На местный государственный орган или учреждение в соответствии с конкретным законодательством, процедурой регистрации, изданием бюллетеня или прокламации была возложена ответственность за участок дороги.
Другой	Когда полномочия либо неизвестны, либо не подпадают ни под один из других вариантов домена
Другой государственный орган	Государственный орган или ведомство (не местное, не штата или территории), на которое в соответствии с конкретным законодательством, процедурой регистрации, изданием бюллетеня или декларации была возложена ответственность за участок дороги. Дороги, финансируемые из федерального бюджета, по-прежнему будут считаться находящимися в ведении штата, если только федеральный правительственный орган или агентство не возьмет на себя полную ответственность за данный участок дороги, в этом случае они будут рассматриваться как "Другие государственные органы". В качестве примеров этой категории можно привести дороги, расположенные на территории военных учебных объектов. Дороги, управляемые иностранными правительствами в других странах, кроме Австралии, также будут включены в эту категорию, когда станет известно об этом.
Частный	Там, где дорога проходит по земле, находящейся в частной собственности (принадлежит либо частному лицу, либо организации), где все полномочия принадлежат частным владельцам.
Государственная власть	На государственный орган или учреждение штата/территории в соответствии с конкретным законодательством, процедурой регистрации, изданием бюллетеня или декларации была возложена ответственность за участок дороги. Дороги, финансируемые из федерального бюджета, по-прежнему будут находиться в ведении штата, если только федеральный правительственный орган или агентство не возьмет на себя полную активную ответственность за данный участок дороги, в этом случае они будут рассматриваться как "Другой государственный орган".
Неопределенная государственная власть	Когда известно, что дорожным управлением является правительственное учреждение/орган власти в Австралии, но дополнительные сведения об уровне юрисдикции определить невозможно.

6.7.4.2 Классификация дорог

Классификация дорог будет приведена в прилагаемом справочном материале по разрешенным дорогам. Дороги, не указанные в справочном материале по разрешенным дорогам, будут классифицированы на основе базового материала/цифровых данных.

Классификации таковы:

Классификация Опция домена	Функциональная дорога Классификация Опция домена	Определение
Главная дорога Второстепенная дорога	Национальное шоссе или магистраль штата	Дороги, имеющие национальное значение, и/или являющиеся основным межгосударственным сквозным маршрутом, и/или являющиеся основными соединительными дорогами между столицами и/или крупными регионами, и/или ключевыми городами/коммерческими центрами/межтранспортными узлами. Эти дороги, как правило, контролируются государством и имеют открытый доступ (за исключением платных дорог, которые являются дорогами с ограниченным доступом).
Главная дорога	Магистральная дорога	Ухоженные и широко используемые дороги, которые являются основными соединителями национальных или государственных магистралей, крупных центров, ключевых городов, или имеют важное туристическое значение, или основная функция которых заключается в формировании основных путей сообщения для движения городского транспорта. Эти дороги, как правило, контролируются государством и имеют открытый доступ.
Второстепенная дорога	Субартериальная дорога	Служит связующим звеном между автомагистралями и/или магистральными дорогами, или альтернативой магистралям, или основным направлением для массового движения транспорта. Эти дороги, как правило, контролируются государством и имеют открытый доступ.
Второстепенная дорога	Коллекторная дорога	Обеспечивает движение транспорта между магистральными и местными дорогами или распределение трафика по местным уличным системам. Эти дороги, как правило, контролируются местными органами власти и имеют открытый доступ.
Второстепенная дорога Дорожка для транспортных средств	Местная дорога	Эти дороги, как правило, контролируются местными органами власти и имеют открытый доступ. Как правило, от этих местных дорог отходят дороги, обеспечивающие доступ к объектам недвижимости. Сюда входят служебные дороги, которые могут иметь то же название, что и дороги более высокого порядка.
Второстепенная дорога Дорожка для транспортных средств	Подъездная дорога	Дороги, предназначенные для обеспечения доступа к задней части объекта, к нему или в пределах него, но не обязательно являющиеся частью дорожной сети общего пользования. Как правило, они не имеют адресов. Могут применяться к городским служебным полосам, проездам и другим дорожкам на частной территории.
Второстепенная дорога Дорожка для транспортных средств	Служебная дорога	Дорога, предназначенная для обеспечения доступа к обслуживанию другого объекта инфраструктуры, будь то другой дороги или объекта, такого как трубопровод, линия электропередачи или забор.
Дорожка для транспортных средств	Неизвестный	Функциональная классификация не определена

Различие между классификациями "Главная дорога" и "Второстепенная дорога" для функциональной классификации "Национальная автомагистраль или шоссе штата" заключается в следующем:

• Некоторые магистрали со временем были заменены более прямыми маршрутами и, по сути, превратились в второстепенные дороги, поэтому эти магистрали должны быть отнесены к категории "Второстепенных дорог". Примером этого могут служить две автомагистрали "Бунтайн Хайвей" и "Бьюкенен хайвей", которые стали второстепенными магистралями, а магистральные соединения населенных пунктов "Кэтрин", "Кунунурра", "Холлс Крик" и "Теннант Крик" обслуживаются "Стюарт Хайвей", "Шоссе Виктория" и "Великое северное шоссе".

Различие между классификациями "второстепенных дорог" и "Автомобильных трасс" связано с уровнем технического обслуживания и соответствующей инфраструктурой, а именно:

• Классификация "автомобильных трасс" в соответствии с определением соответствующего типа объекта такова: "дороги общего пользования или частного пользования с минимальным строительством или без него, которые не обязательно обслуживаются. Как правило, требуется полный привод, но при устойчивых хороших погодных условиях до них можно добраться на двух колесах". Дорожки для движения автотранспорта не облагорожены, и их следует рассматривать как "Неулучшенные". Обычно они не связаны с какими-либо устройствами регулирования дорожного движения или освещения.


• Там, где в качестве "второстепенной дороги" имеется достаточный уровень технического обслуживания (например, грунтовые дороги) или строительства для проезда на двух колесах в нормальных погодных условиях для данного региона. Большинство пригородных дорог в пределах городов/поселков и большинство проселочных дорог, соединяющих поселки, обслуживаемых местными органами власти/агентствами, как минимум, подпадают под эту категорию. "Второстепенная дорога" будет иметь как минимум основные знаки для регулирования дорожного движения, такие как "Уступите дорогу" и т.д.

Если в справочных материалах указано, что участок маршрута закрыт, то в классификации по умолчанию должен использоваться минимальный уровень классификации "Второстепенная дорога" (т.е. дорожка для движения автотранспорта в данном случае не является приемлемым вариантом классификации). Если это приводит к нелогичной связи с примыкающими дорогами, это должно быть устранено с помощью запроса о действиях в ГА.

6.7.4.3 Формирование

Дорожная разметка будет такой, как показано на прилагаемом дорожном справочнике. Дороги, не указанные в справочном материале "Разрешенные дороги", будут сохранены в соответствии с базовым материалом/цифровыми данными, если только на ортофотографии или изображениях не будет четко обозначена другая дорожная разметка (например, запечатанная или незапечатанная).

Основная дорога, второстепенная дорога и второстепенная дорога второстепенного значения должны иметь минимальное количество "незапечатанных" участков.

Автомобильные трассы не облагорожены, и их следует рассматривать как "Неулучшенные".

Классификации таковы:

Опция домена	Определение
Запечатанный	Дорожное покрытие, покрытое одним или несколькими слоями бетона, битума, проницаемым слоем мощения, соединяющими природные или искусственные булыжники/кирпичи/брусчатку.
Не улучшенный	Дорожное покрытие, не покрытое одним или несколькими слоями бетона, битума, проницаемым слоем мощения, соединяющими естественные или искусственные булыжники/кирпичи/брусчатку. Поверхность имеет естественное почвенное основание, она не подвергалась никакой сортировке и не подвергается какому-либо известному режиму ухода.
Неизвестный	Дорожное покрытие невозможно отличить от справочного материала, включая изображения. В эту категорию попадают новые строящиеся дороги.
Незапечатанный	Дорожное покрытие, не покрытое одним или несколькими слоями бетона, битума, проницаемым слоем мощения, соединяющими естественные или искусственные булыжники/кирпичи/брусчатку. Как правило, для покрытия используется естественное грунтовое основание или какая-либо разновидность рыхлого гравия, что обеспечивает лучший подъезд или передвижение транспортных средств. Дороги с негерметичным покрытием находятся в определенном режиме технического обслуживания.

6.7.4.4 Количество полос движения и направление движения

Ниже приведено дополнительное определение направления поездки и вариантов домена:

Опция домена	Определение
Переменный	В любой момент времени транспортный поток может пересекать участок дороги только в одном направлении. Это направление может быть изменено. Направление потока может регулироваться с помощью различных устройств управления дорожным движением (таких как светофоры, вывески, передвижные барьеры и т.д.) или шириной дороги, на которой водители уступают дорогу в соответствии с правилами дорожного движения.
В одну сторону	Движение транспорта всегда ограничено в одном направлении. например, улицы с односторонним движением, одна проезжая часть двухполосной дороги.
Двусторонний	Движение транспорта свободно в обоих направлениях
Неизвестный	Направление транспортного потока неизвестно. По умолчанию для классификаций дорог, не связанных с двухполосными дорогами, для "Национальных автомагистралей или участков штата", "Магистральных дорог", "Субартериальных дорог" будет использоваться двустороннее движение, если это невозможно определить из справочных источников.

"Количество полос движения" относится к числу полос движения, выделенных на участке дороги независимо от направления движения. Таким образом, если на проезжей части есть одна полоса движения, которая позволяет двигаться с севера на юг, и еще две полосы движения, которые позволяют двигаться с юга на север. Тогда количество полос движения было бы "Больше двух", даже если в определенном направлении движется не более двух полос движения.

Большинство автомобильных трасс будут иметь только одну полосу движения, поскольку полосы движения обычно не разграничены, а направление движения, как правило, переменное, это будет по умолчанию для всех автомобильных трасс.

Если дорога является двухполосной, количество полос движения для каждой проезжей части следует рассматривать отдельно.

6.7.4.5 Эксплуатационное состояние дороги

Ниже приведено дополнительное определение параметров домена рабочего состояния:

Опция домена	Определение
Закрытый	Дорога была закрыта и недоступна для общественного транспорта, как правило, из-за ухудшения дорожного покрытия или других факторов, угрожающих безопасности, изменения зонирования для нового использования или замены дороги новой объездной дорогой и т.д.
Концептуальный	Дорога, которая была концептуализирована, но так и не была введена в эксплуатацию. Эту классификацию не следует использовать при создании новых дорог, а только при переводе данных сотрудников. Дороги, указанные в этой классификации, могут быть переклассифицированы только после визуального подтверждения с помощью изображений/ортофотографии.
Оперативный	Дорога доступна для общественного транспорта.
Предложенный	Строительство дороги было предложено, и оно либо вот-вот начнется, либо в настоящее время проходит процедуру планирования и утверждения государственными/местными органами власти. Строительство дороги еще не началось. Эту классификацию не следует использовать при регистрации новых дорог, а только при переводе данных, полученных от сотрудников. Дороги, указанные в этой классификации, могут быть переклассифицированы только после визуального подтверждения с помощью изображений/ортофотографии.
в разработке	В настоящее время дорога строится заново или подвергается значительным работам по реконструкции/усовершенствованию, которые могут повлиять на ее функциональную классификацию или формирование покрытия.

6.7.4.6 Ограничение доступа к трафику

Ниже приведено дополнительное определение ограничений доменных опций для доступа к трафику:

Опция домена	Определение
Никаких известных ограничений	Дорога не имеет известных ограничений для движения транспорта, вызванных сезонными или погодными условиями.
Сезонный	Сезонные колебания могут препятствовать успешному пересечению участка дороги. Дороги могут быть официально закрыты контролирующими органами в эти периоды или, наоборот, оставаться открытыми, но проезд может быть заблокирован естественными препятствиями (например, паводковыми водами). например, сезон дождей/засухи в Северной Австралии, зима в районах, подверженных заснежению
Если позволит погода	Определенные погодные явления (например, уровень осадков), не относящиеся к определенному сезонному периоду, могут помешать успешному пересечению участка дороги.

6.7.4.7 Доступ участников дорожного движения

Ниже приведено дополнительное определение параметров домена доступа участников дорожного движения:

Опция домена	Определение
Уполномоченный	Для доступа к дороге требуется разрешение местных/государственных/федеральных государственных органов/агентств, местных сообществ/некоммерческих/Коммерческих организаций или общин коренных народов. Это может включать доступ к определенным дорогам в национальных парках, на землях коренных народов, на кладбищах/в больницах/школьных сообществах/закрытых жилых комплексах, торговых центрах и т.д. Доступ общественности обеспечивается при выполнении определенных условий. Примерами таких условий могут быть плата за парковку/доступ к ней является платной разрешение на доступ запрашивается и получается в контролирующем органе достигается соглашение (формальное или неформальное) о соблюдении определенных правил поведения или предоставлении контролирующему органу освобождения от определенных юридических обязательств. Платные дороги не будут рассматриваться как часть этой категории.
Общественный	Дорога, как правило, доступна для общественного пользования в любое время.
Ограниченный	Доступ к дорогам ограничен для контролирующих или обслуживающих органов власти/организаций и назначенных ими представителей. Доступ для общественности обычно не предоставляется. В качестве примеров таких дорог можно привести дороги, расположенные на пастбищных землях, находящихся в свободном владении, или в запрещенных зонах, таких как карантинные объекты.
Проезд по платной дороге	Дорога или ее участок, которые принадлежат и/или эксплуатируются местным/государственным/федеральным органом власти/агентством или коммерческой организацией. Дорога, как правило, доступна для общественного пользования, но для доступа к ней требуется система оплаты (fee). Дорожные сборы могут быть оплачены через пункты взимания платы или системы электронных меток.

[вернуться к началу]

6.8 Государственные границы

Участки государственных границ, которые не соответствуют природным особенностям, не обязательно проходят точно по меридианам долготы или параллелям широты. Скорее всего, они были определены с помощью геодезических памятников. Координаты этих памятников были использованы при построении набора данных GEODATA 100K-COAST, который, в свою очередь, будет использоваться для определения этих участков государственных границ в базе данных NTDB. Поскольку геодезические объекты, определяющие государственные границы, соответствуют вершинам в данных, эти объекты государственной границы в данных не должны быть отфильтрованы или уменьшены по точкам.

Если государственные границы проходят по природному объекту, такому как река Муррей, то природный объект, представленный в данных, должен быть клонирован в качестве государственной границы в базовый слой. Набор данных GEODATA 100K-COAST не должен использоваться для определения государственной границы в этих местах, поскольку в этом случае он не будет соответствовать объекту, которому он должен следовать. Набор данных GEODATA 100K-COAST можно использовать в качестве руководства для принятия решения о том, какие участки природного объекта следует клонировать.

6.9 Гидрография и прибрежные связи

6.9.1 Присвоение названий озерам и двухлинейным ручьям

Все названия водных объектов, которые указаны в базовом материале/цифровых данных или в справочных материалах, будут сохранены в базе данных в качестве атрибутов соответствующих объектов.

6.9.2 Наименование болот, водохранилищ и земель, подверженных затоплению

Название, если оно известно, будет добавлено для всех болот, водохранилищ и земель, подверженных затоплению, которые указаны в базе данных. Обратите внимание, что название некоторых объектов может не соответствовать типу объекта. Например, название "болото Уильямса" на самом деле может ассоциироваться с участком "земли, подверженной затоплению", а не с участком "болота".

6.9.3 Присвоение наименований водотокам, ответвлениям и соединителям.

Все названия потоков (для двух- и однострочных потоков), которые отображаются на репромате или базовом материале/цифровых данных, будут добавлены/сохранены в качестве атрибутов соответствующих функций (включая соединители) в базе данных.

Если поток образует замкнутую петлю, покидая основной поток и вновь присоединяясь к нему (то есть ответвление), и его длина составляет менее 20 километров, в качестве атрибута названия он будет содержать название основного потока. Если его длина превышает 20 километров, название основного потока не будет указано в качестве атрибута названия. Независимо от длины, если на последней карте предыдущего издания он обозначен как "ответвление", на нем будет указано название основного потока. На следующих иллюстрациях приведены примеры этого.

В некоторых случаях дочерняя ветвь может быть названа отдельно, и в этих случаях она будет сохранять свое собственное имя в поле атрибута name.

В приведенном ниже примере поле "название" для объекта anabranch будет "ПОТОМУ что РУЧЕЙ". И снова слово "anabranch" не отображается в поле атрибута "название".

Если поток, выходящий из основного потока, присоединяется к другому потоку и не имеет отдельного имени, ему не будет присвоен атрибут name.

Ссылаться наРаздел 3 6.9.5иРаздел 3 6.9.6в этой спецификации приведены более подробные сведения о функциях соединителя и стыка соответственно.

[вернуться к началу]

6.9.4 Заплетенные водотоки

Иногда бывает трудно определить, следует ли считать поток замкнутым, и если да, то находится ли он в пределах основных берегов. В этой главе приведены некоторые принципы принятия такого решения; однако, в конечном счете, это будет субъективное суждение, основанное на доступной исходной информации. Как правило, управление водотоками в районах с высокой изменчивостью стока требует особой осторожности, и в таких ситуациях даются рекомендации.

Извилистый поток - это водоток, состоящий из множества переплетающихся каналов, разделенных песчаными полосами, образующимися в результате неравномерного стока потока и отложения крупнозернистого материала. Основными характеристиками являются то, что он состоит из сети переплетающихся потоков. Как правило, у извилистого потока относительно ровное русло.

Ручьи на топографических картах Geoscience Australia могут иметь одно русло или русло, разделяющееся на один или несколько островов. Такие ручьи не следует считать извилистыми, поскольку в них отсутствует переплетающаяся сеть каналов. Как правило, такие потоки имеют относительно стабильную структуру течения и более высокий уклон, чем потоки в других случаях. На рисунке 1 показан такой случай.

Рисунок 1

от SG5602 в Бандаберге 1:250 000

На другом конце спектра находятся реки, которые обычно пересыхают или имеют сильно изменчивый сток. Такие реки встречаются в центральной и северной Австралии и, как правило, имеют песчаное дно; большая часть фактического стока воды часто проходит по песку. Периодически эти реки выходят из берегов, но поверхностный сток недостаточен для образования системы переплетенных каналов. На рисунке 2 показан такой случай.

Рисунок 2

от SD546 до реки Ханн 1:250 000

Там, где русло ручья иногда показано как пересекающее поток, оно должно быть показано как линейный водоток в пределах участка водотока. Обратите внимание, что линейная сеть должна поддерживаться в рабочем состоянии. Если линейный объект заканчивается у берега, линия водотока должна либо проходить вдоль берега на короткие расстояния, либо использоваться соединители для соединения линейных сегментов. Если в Руководстве по внутренним водным объектам водоток указан как многолетний (Приложение D), то район водотока следует отнести к категории непостоянных, а линии водотока - к категории многолетних. В таких случаях для обеспечения соединения следует отдавать предпочтение линии водотока, а не соединителям. Канал может быть выделен из изображений. Как только каналов будет достаточно для формирования замкнутого потока, он будет рассматриваться как таковой.

Между этими двумя крайностями находятся переплетенные потоки. Такие потоки имеют достаточно продолжительный сток, чтобы образовывать чистые русла, но уклон и нагрузка наносов таковы, что каналы образуют переплетенную структуру. Переплетенные потоки рассматриваются как серия отдельных водотоков, а не как единый участок водотока.

Обычно переплетенные ручьи, лежащие в пределах первичных берегов, представляют собой переплетающуюся сеть ручьев на ограниченной территории.

Заплетенные ручьи, не находящиеся в пределах основных берегов, распространятся на большую территорию. Классические примеры можно найти в южной части Квинсленда, в районе проливов. Заплетенные ручьи, не находящиеся в пределах основных берегов, вероятно, будут обнаружены в районах, где сток достаточен для создания каналов, но уклоны очень низкие.

Если ручьи образуют четкие дендритные узоры, а контуры указывают на единое четко очерченное русло, но они заплетены, то их следует рассматривать как находящиеся в пределах основных берегов. На рисунке 3 показан пример заплетенного водотока, лежащего в пределах основных берегов.

Рисунок 3

из SE5211 в Бириндуду, 1:250 000

На следующей диаграмме показаны особенности, связанные с переплетенными водотоками, лежащими в пределах основных берегов, и показаны взаимосвязи между соответствующими особенностями.

Там, где каналы образуют переплетающийся узор по всему ландшафту, где контуры указывают на незначительную дифференциацию для группировки отдельных каналов и где трудно различить водотоки, протекающие бок о бок, следует считать, что переплетенные водотоки находятся вне основных берегов. На рисунке 4 приведен пример такого случая.

Рисунок 4

из SF5414 Брайтон-Даунс 1:250 000

6.9.5 Характеристика соединителя

Схемы дренажа состоят как из линейных (узкие ручьи), так и из полигональных объектов (таких как озера и болота) и, как таковые, не образуют строгой линейной сети. Для обеспечения возможности линейного анализа дренажных сетей в данные был добавлен искусственный объект, называемый "Соединителем".

Этот соединительный элемент используется для устранения разрыва в линейных объектах водотока, где они разделены водоемами, такими как озера, болота и водотоки, которые изображаются как территориальные объекты. Соединительный объект состоит из одной или нескольких цепочек в общем расположении, которое можно было бы ожидать, если бы полигональный объект был свернут в линию. Точкам, составляющим эту цепочку, не может быть присвоено никакого значения для контурной точности, и поэтому им присваивается значение по умолчанию для признака 9999 (неприменимо) для стандартного отклонения контурной точности.

Соединитель будет использоваться только в том случае, если есть сток через полигональный объект водоема. Таким образом, если есть только приток к озеру и нет стока, соединитель использоваться не будет.

Использование функции соединения прекращается, когда водоток впадает в море. В случаях, когда поток разделен (например, в дельтах рек или вокруг речных островов), поток будет представлен только одним из возможных путей, которые будут выбраны произвольно.

Все соединители, находящиеся в водоемах, впадающих в другие водоемы, будут расширены для присоединения к соединителю на принимающем водоеме (см. диаграмму наРаздел 3 Глава 6.9.9 Разграничение между морскими районами (заливами) и водотоками).

Притоки, впадающие в полигональный водоем, будут соединены с соединителем водоема для основного водотока с помощью соединителей (см. схему наРаздел 3 Глава 6.9.9 Разграничение между морскими районами (заливами) и водотоками).

Общее правило для обозначения соединительных элементов состоит в том, что соединительные элементы несут в себе атрибуты реки, которую они представляют, то есть классификацию и многолетность, указанные вПриложение D При применении этого правила необходимо учитывать, что:

• Соединители, входящие в мангровые заросли или ограничивающие их, являются многолетними и будут оставаться таковыми от этого места до береговой линии.
• Реки могут менять свою многолетность на протяжении всего своего течения.

Для завершения линейной дренажной сети в городских водохранилищах и сельских водохранилищах-накопителях воды, многолетних озерах и водотоках с постоянным течением, линейные дренажные системы с притоками должны расширяться и соединяться через водоем без изменения классификации типов объектов. Основной водоток/канал должен пересекать весь водный объект от точки притока до точки оттока. На объекте водного объекта не требуется никаких дополнительных вершин ни в одной из точек притока и оттока. смотрите рисунок 1.

Рисунок 1:

Для завершения линейной дренажной сети в озерах, которые не являются постоянными, в водотоках, которые не являются постоянными, и в равнинных объектах (Земли, подверженные затоплению, морские болота, Топи, Солончаковые прибрежные равнины), линейные дренажные объекты, входящие в систему, должны простираться и соединяться через водоем без изменения классификации типов объектов до определенных линий водотока/каналы можно увидеть на снимках/ортофотографии. Соединители будут использоваться для соединения мест, где вода из определенных линейных объектов стекает в водоем, с местом стока. На объекте водоема не требуется никаких дополнительных вершин ни в одной из точек притока и оттока, за исключением тех мест, где соединитель входит в водоем или выходит из него. см. рисунок 2.

Рисунок 2:

Для завершения линейной дренажной сети в водохранилищах для паводкового орошения и прудовой зоне (класс объектов) линейные дренажные элементы, входящие в систему, должны проходить и соединяться через водоем. При входе в водоем классификация типов объектов будет изменена на "соединитель". Основной "магистральный" соединитель должен пересекать весь водный объект от точки притока до точки оттока. На объекте водного объекта требуются дополнительные вершины во всех точках притока и оттока, которые должны совпадать с узлами линейной сети. Примечание: Во многих зонах отвода воды нет обозначенных мест отвода, и поэтому для них не требуются соединители. см. рисунок 3.

Рисунок 3:

Для завершения линейной дренажной сети в зоне канала необходимо, чтобы линейные дренажные элементы, входящие в зону канала, продолжались и соединялись с водоемом. Классификация типов объектов "магистрали" зоны канала должна быть изменена на "линию канала" и пересекать весь водный объект от точки притока до точки оттока. Все остальные линии притока воды не должны иметь изменений в классификации типов объектов, но должны пересекаться с линией "магистрального" канала. На объекте водоема не требуется никаких дополнительных вершин ни в одной из точек притока и оттока. см. рисунок 4.

Рисунок 4:

На последнем рисунке показано, как линейная дренажная сеть и связанные с ней полигоны водных объектов работают вместе.

Рисунок 5: Краткое описание соединителей в дренажной сети

[вернуться к началу]

6.9.6 Функция соединения

Перекресток - это линейный объект, который встречается в наборе данных пространственных объектов Framework. Это искусственная линия, используемая для разделения смежных полигональных областей, через которые может проходить поток. Перекресток разделяет

• полигоны водотоков, полигоны каналов, полигоны озер и водохранилищ с моря; или
• два соседних морских полигона с разными атрибутами (например, название океана).

Места соединения обычно состоят из двух вершинных объектов. Три вершинных объекта-соединения допустимы там, где необходимо "придать форму" месту соединения или контролировать связь с конечным узлом на соединительной линии/линии водотока.

Точки, составляющие элемент цепочки соединений, расположены произвольно, и им не может быть присвоено никакого значения для контурной точности, поэтому для элемента по умолчанию назначено значение 9999 (неприменимо) для стандартного отклонения контурной точности.

Будут размещены соединительные элементы:

• разделение морских полигонов одного класса, но с разными атрибутами.
• закрытие устьев рек (береговой линии).
• заполнение пробелов в прибрежных зонах в наборе данных объектов framework.

6.9.7 Острова

Острова будут представлены в виде многоугольников с кодировкой "island", если они полностью окружены морем. Острова во внутренних водах обычно изображаются в виде определенных отверстий внутри типов объектов водного объекта. Если остров находится в устье реки и с обеих сторон его пересекает соединяющий объект, то часть ограничивающей линии острова отображается в наборе данных пространственных объектов каркаса как береговая линия, а оставшаяся часть отображается в наборе данных пространственных объектов водного объекта как ребро полигона. В этом случае замкнутый полигон не создается ни в одном из наборов данных пространственных объектов. При размещении объектов-пересечений следует по возможности избегать этого случая. Если эти внутренние (и частично внутренние) острова названы, они будут представлены пространственным объектом типа "Остров с водоемом", расположенным примерно посередине острова.

[вернуться к началу]

6.9.8 Изображение прибрежной среды

Наборы данных "Структура", "Водоемы", "Морская среда" и "Растительность" содержат объекты, которые описывают прибрежную среду. Область приливного воздействия является частью морского объекта, если только она не перекрыта соединительным объектом.

Линия, разделяющая море и сушу (береговая линия), будет соответствовать среднему уровню воды в море. Исключение составляют мангровые заросли, где береговая линия проходит со стороны моря.

На следующей диаграмме обозначены объекты, связанные с береговыми линиями, и показаны взаимосвязи между соответствующими объектами.

Чтобы сохранить название водотока на всей его протяженности, для перекрытия приливных участков названных полигонов водотока будет использоваться перекресток, где водоток впадает во входное отверстие или бухту, которые считаются частью водотока (см.Раздел 3 Глава 6.9.9 Разграничение между морскими районами (заливами) и водотоками). Многоугольник, образованный перекрытием входов, будет являться элементом водотока.

Использование соединительного элемента (или линии водотока) прекращается, когда водоток впадает в море.

Приведенная ниже диаграмма (вРаздел 3 Глава 6.9.9) иллюстрирует, как объекты используются в базе данных NTDB для представления речной и морской среды.

6.9.9 Разграничение между морскими районами (заливами) и водотоками

Интерпретация объектов как участков водотока или притоков должна осуществляться с применением следующих критериев:

• когда рассматриваемый район назван частью моря (залив, бухта и т.д.), его следует рассматривать как таковой.
• когда полигональный объект назван рекой, его следует рассматривать как область водотока.
• когда рассматриваемый район не имеет названия и в него не впадает линейный поток, его следует рассматривать как часть моря.
• если полигональный объект не имеет названия, в него впадает однолинейный ручей и его длина превышает 4 мм в масштабе карты, его следует рассматривать как область водотока.
• если полигональный объект не имеет названия, в него впадает ручей с одной линией и он короче 4 мм в масштабе карты, его следует рассматривать как часть моря.

Береговая линия представлена цепочками, обозначаемыми как береговая линия. Эти цепочки указывают на среднюю отметку уровня воды, за исключением районов, покрытых мангровыми зарослями, где границей между морем и сушей считается сторона мангровых зарослей, обращенная к морю.

В тех местах, где были возведены стены для предотвращения эрозии суши морем, волноломы будут имитировать береговую линию.

6.9.10 Зоны отдыха и водоемы

Водоемы будут считаться частью зон отдыха, когда они будут полностью включены в зону отдыха. То есть они не будут отображаться как определенные отверстия (или области многоугольника вселенной) в пределах зон отдыха. Во всех случаях водные объекты будут отображаться как таковые в наборе данных объектов водных объектов.

Примечание: следует соблюдать осторожность, чтобы не путать зоны отдыха (класс объектов) и типы объектов природоохранного назначения (см.Приложение А).

[вернуться к началу]

6.9.11 Захват участков залегания

Прудовые угодья делятся на три основные категории:

• Отстойные пруды
• Районы аквакультуры
• Испарители соли

Пруды-отстойники, как правило, используются для переработки отходов (например, сточных вод, отходов горных работ) и, как правило, изолированы от естественной гидрологической сети. Пруды-отстойники можно отличить от других типов прудов наличием резервуаров для очистки и инфраструктуры завода, что особенно актуально, когда отходами являются сточные воды.

Участки аквакультуры, как правило, встречаются чаще и имеют меньшие размеры по сравнению с прудами-отстойниками. Участки аквакультуры можно отличить от прудов-отстойников из-за их близости к другим объектам, таким как городское и сельское водоснабжение, в то время как пруды-отстойники редко встречаются вблизи водоемов такого типа. Зоны аквакультуры легко распознаются на снимках благодаря их прямоугольной или геометрической форме. Пруды немного увеличиваются в размерах, чтобы обеспечить рост и зрелость водных видов.

Соляные испарители можно найти только в районах с низким уровнем осадков и высокой интенсивностью солнечного излучения. Соляные испарители, как правило, расположены на равнинной местности. Грунтовая, скважинная или морская вода закачивается в большие водоемы, чтобы солнце могло выпарить воду, оставив после себя соль. Соляные выпарные установки можно отличить от аквакультурных благодаря различным размерам небольших ящиков с неровными краями, расположенных в рамках более крупной сетки. Кроме того, соляные установки отличаются от окружающей среды своей визуальной характеристикой.

При съемке участков с прудами отдельные соседние пруды, разделенные только искусственными барьерами или путями доступа, будут отображаться как один полигон. Границы, вызванные искусственными барьерами или путями доступа, будут представлены внутренними линиями отстойника или внутренними линиями испарителя соли, в зависимости от обстоятельств.

Пример 1: Захват полигона в зоне захвата

Пример 2: Захват многоугольника области впадины с использованием внутреннего линейного представления

[вернуться к началу]

6.10 Авиационное оборудование

На следующих диаграммах показано, как объекты воздушного судна отображаются в виде точек, дуг и многоугольников как в данных, так и для изделий различного масштаба:

Объект реального мира - Вертолетная площадка

Объект реального мира - Наземный объект для посадки

Объект реального мира - Объект аэропорта

Компания Geoscience Australia может предоставить кадастровую информацию в качестве части справочного материала для рабочего пакета. В этом случае она может быть полезна для определения истинной площади аэропорта. Однако кадастровую информацию следует использовать только в качестве ориентира.

В приведенном ниже примере большая часть западной границы территории аэропорта совпадает с кадастровой, но некоторые подробные участки кадастровой границы были обобщены. Для сравнения, восточная граница территории аэропорта не совпадает с кадастровой границей. Следует также отметить, что в этом примере взлетно-посадочные полосы имеют две разные поверхности: битумную для Северо-восточной части и травяную для северо-западной, и поэтому взлетно-посадочные полосы были изображены как два отдельных полигона.

Во втором примере территория аэропорта совпадает с кадастровой границей, и показаны преимущества использования этой информации для определения границ полигона.

[вернуться к началу]

6.11 Особенности большой площади

Границы объектов большой площади были определены на основе интерпретации карт, справочных текстов и других материалов из различных авторитетных источников по таким темам, как рельеф, климат и растительность.

Органом, ответственным за названия пустынь, является Совет по географическим названиям соответствующего штата.

Другие имена могут не быть утвержденными.

Этот тип объектов не означает, что другие объекты большой площади не должны быть названы. Если объект большой площади не представлен этим типом объектов (и компания Geoscience Australia специально не запрашивала его включение в этот тип объектов), то его следует включить в качестве географического названия, если оно не соответствует определению какого-либо другого объекта в базе данных NTDB.

[вернуться к началу]

6.12 Интенсивное животноводство

Предприятия по интенсивному животноводству (IAP) обладают следующими характеристиками:

• Они состоят из групп зданий и связанных с ними объектов, функционирующих вместе как единое целое/комплекс
• Способны содержать большое количество скота для интенсивного выращивания или отгонки на рынок (например, откормочные площадки, свинарники).

Границы объекта IAP должны охватывать все здания, навесы/амбары, помещения для хранения кормов, дворы, места захоронения отходов (например, отстойники и свалки отходов) и сопутствующую инфраструктуру, расположенную на территории комплекса. Объекты, которые охватывает граница IAP, по-прежнему должны быть отражены, где это уместно, в соответствующих классах объектов. Например, бункеры, здания, пруды-отстойники.

На границе объекта IAP не должно быть соседних полей, которые могут быть использованы для обеспечения кормом домашнего скота.

Границы производственных объектов IAP обычно могут быть выровнены по границам земельных участков, и поэтому для определения этих производственных объектов, где это возможно, следует использовать исходные кадастровые данные. Если исходные кадастровые данные сильно отличаются от основных объектов IAP или если кадастровая информация не предоставляется, следует создать репрезентативный полигон. Ниже приведены примеры границ, которые должны быть установлены вокруг объектов IAP, поскольку каждый пример содержит моментальный снимок спутниковых снимков, размер файла которых был слишком велик для включения непосредственно в этот раздел, пожалуйста, обратитесь к приложению U 1. Введение, чтобы получить объяснение приблизительной скорости загрузки, прежде чем открывать эти примеры, если возникнут какие-либо проблемы.

Пример 1, [308 кбайт]	Пример 2, [310 Кбайт]	Пример 3, [330 Кбайт]
Пример 4, [320 Кбайт]	Пример 5, [380 Кбайт]	Пример 6, [370 Кбайт]

Примечание: Дополнительные примеры предприятий по интенсивному животноводству можно найти вПриложение U.

[вернуться к началу]

6.13 Усадьбы

Усадьбы, как правило, можно идентифицировать, поскольку, как правило, они:

• окружены орошаемой растительностью/садами
• иметь вспомогательную инфраструктуру, такую как навесы
• к усадьбе ведет главная подъездная дорога, которая может быть обсажена растительностью.

Хотя каждая усадьба отличается от других и не каждая из них будет обладать всеми этими характеристиками, важно попытаться идентифицировать главное здание усадьбы в отличие от окружающих ферм, поскольку каждый объект по-разному отображается в данных.

Ниже приведен пример того, как усадьба представлена в ортофотографии, а затем как она будет отображена в базе данных NTDB. Решение о том, следует ли представлять усадьбу или здание как территорию застройки или только как точку застройки, должно основываться на критерии размера для сбора или включения данных, в зависимости от обстоятельств.

Пример 1: Усадьба на ортофотографии

Пример 2: Представление данных Homestead в базе данных NTDB

[вернуться к началу]

6.14 Школы

Школы могут различаться по степени сложности. Городские школы могут иметь различные здания, в которых обучаются учащиеся, с вспомогательными зданиями для общежитий и навесов, а также различные топографические объекты, такие как овалы, поля для регби, автостоянки, частные подъездные пути и другие земельные участки, не предназначенные для какой-либо конкретной цели, но все еще принадлежащие школе. В то время как крупные сельские школы могут иметь схожую сложность, в небольших сельских школах может быть всего одно или два здания и небольшой садовый участок. См.Приложение U - Руководство по интерпретации изображенийдля получения дополнительной информации.

В то время как частные подъездные пути к школам и связанная с ними автостоянка не отображаются в моделях данных Geoscience Australia, будут отображены другие объекты, которые подпадают под определения типов объектов, такие как точки застройки, зоны застройки и зоны отдыха.

Объект типа "Образовательное учреждение" используется для обеспечения пространственной связи между многочисленными классами объектов, входящих в единый комплекс. Никакие объекты внутри единого комплекса не должны пересекать границу Образовательного учреждения, определенную территорией, обозначенной как Ориентир.

Справочная и вспомогательная информация, прилагаемая к рабочим пакетам, как правило, содержит достаточно деталей, чтобы точно отобразить школы с помощью изображений. Непосредственно ниже приведена схематическая схема школы, а затем пример, показывающий, как эта школа должна отображаться в базе данных NTDB, в зависимости от критерия размера и других правил, установленныхПриложение Содержит Словарь типов объектов.

Пример 1: Принципиальная схема расположения школы

Пример 1: Представление школьных данных

[вернуться к началу]

6.15 Зоны Застройки И Точки Застройки

6.15.1 Согласованные правила базы геоданных для всех подтипов областей застройки и точек застройки

Чтобы свести к минимуму дублирование информации в приложении А, следующие правила базы геоданных применимы ко всем 7 подтипам класса пространственных объектов BuildingAreas и всем 7 подтипам класса пространственных объектов BuildingPoints:

Размер и любые другие критерии отбора применяются ко всем объектам. Все объекты, существующие в базовом материале/цифровых данных или базе данных NTDB и соответствующие минимальному размеру для включения, будут сохранены, если нет четких доказательств того, что они больше не существуют.

Все здания, размер которых превышает 49 квадратных метров, будут сняты на основе предоставленных изображений, если на изображении есть убедительные доказательства, подтверждающие интерпретацию, или если другие справочные или вспомогательные материалы помогают в интерпретации.

Когда это применимо для включения/сбора данных, здание будет отображаться либо как точка застройки, либо как район застройки, в зависимости от критериев размера.

Существующие площади застройки, размер которых меньше минимального для области застройки, будут сохранены в той же геометрии, что и в базовом материале/цифровых данных (например, площадь застройки или точка застройки). Единственным исключением являются все объекты площадью менее 625 кв. м, которые будут показаны в качестве точки застройки.

Новые объекты, размер которых меньше минимального размера для области застройки и превышает 49 кв. м, будут отображаться как точка застройки. Новые объекты, размер которых равен или превышает минимальный размер для области застройки в указанном масштабе, будут отображаться как область застройки.

Группа зданий не будет объединена в зону застройки.

Названия зданий будут указаны в тех случаях, когда они указаны в базовом материале, справочных материалах, вспомогательных материалах или когда они имеют историческое, культурное или национальное значение. Например, Австралийский военный мемориал, Национальная художественная галерея, Сиднейский оперный театр.

Здания, имеющие историческое, культурное или национальное значение, будут либо указаны в базовом материале, либо должны быть представлены с помощью авторитетных справочных материалов (включая выдержки из различных государственных или национальных списков объектов культурного наследия).

В следующем предложении предполагается, что существующий базовый материал не содержит достаточно подробной информации для заполнения полей "подтип" и "BuildingFunction" или что базовый материал противоречит более свежему предоставленному справочному материалу. Где справочный материал:

• определяет тип "BUILDINGFUNCTION", который должен быть заполнен этим элементом.
• содержит достаточно подробностей для определения следующих подтипов: "Учебное здание", "Здание служб экстренной помощи" или "Здание здравоохранения и социального обеспечения", но не может определить "НАЗНАЧЕНИЕ ЗДАНИЯ", тогда следует обратиться за разъяснениями в компанию Geoscience Australia. Там, где конкретная "BUILDINGFUNCTION" остается неизвестной, должен быть назначен подтип, а элементы "BUILDINGFUNCTION" остаются пустыми.
• предоставляет достаточно подробностей, чтобы определить следующий подтип "Жилое здание", но не может определить "СТРОИТЕЛЬНУЮ ФУНКЦИЮ", тогда следует назначить подтип "Жилое здание", а элемент "СТРОИТЕЛЬНАЯ ФУНКЦИЯ" остается пустым.
• содержит достаточно подробностей, чтобы определить следующие подтипы "Общественное или коммерческое здание" или "Здание промышленной инфраструктуры", но не может определить "ФУНКЦИЮ здания", тогда следует назначить подтип "Другое здание", а элемент "ФУНКЦИЯ здания" должен оставаться пустым.
• предоставляет известную функцию для здания, которое не относится ни к одному из предопределенных подтипов "BUILDINGFUNCTION", тогда ему следует присвоить подтип "Другое здание" и заполнить известную функцию в элементе "BUILDINGFUNCTION"
• не предоставляет никакой известной функции здания, тогда должен быть назначен подтип "Другое здание", а элемент "BUILDINGFUNCTION" остается пустым.

Усадьба - это здание или группа зданий, которые являются постоянным жилым центром крупного сельскохозяйственного холдинга; сюда также может входить административный центр фермерских хозяйств. Усадьбы, имеющие историческое значение, должны быть помечены как "исторические".

Значимые здания, такие как бумажная фабрика, которые невозможно изобразить в масштабе, будут обозначены символом 40. Значимые здания должны иметь историческое значение. Не предполагается, что фермы или птичники будут считаться значимыми, особенно в районах, где таких объектов много. Примерами значимых зданий могут служить электростанции, больницы, нефтеперерабатывающие заводы. В отдаленных районах объекты могут приобретать большее значение, чем в населенных пунктах, например, крупные придорожные магазины, бумажные фабрики и т.д.

Зданиям, расположенным рядом с дымоходами, будет присвоен символ 2 – Точка без розыгрыша или 3 – Полигон без розыгрыша, в зависимости от обстоятельств.

Все усадьбы будут включены в данные и не будут подпадать под действие правил, изложенных в приложении C.

Внешние станции будут рассматриваться как усадьбы.

Лагеря отдыха будут рассматриваться как географические названия. Если здания присутствуют, они должны быть указаны как районы застройки или точки застройки (в зависимости от обстоятельств) без текстового примечания. Название места должно совпадать с обозначенным зданием.

Подстанции будут включены в список зданий только в том случае, если есть четкие доказательства того, что они соответствуют определению здания. Подстанции не должны быть названы, если только компания GEOSCIENCE AUSTRALIA не предоставит соответствующих инструкций.

Здания, отличные от усадеб, могут быть помечены текстовыми примечаниями, если описание расширяется за счет определенной функциональной категории, например. Назначение здания - "Пожарная часть в сельской местности", а Текстовое примечание - "сезонное сооружение", или подтип - "Другое здание", Назначение здания - "Склеп", а текстовое примечание - "Захоронение осужденных", или назначение здания - "Технический колледж", а текстовое примечание - "Сельскохозяйственное".

В качестве зданий на стоянках для караванов будут учитываться только постоянные сооружения.

Области застройки, размер которых меньше минимального размера отображения на карте, будут обозначены как области застройки с точечным отображением (например, 3537 или 3540), за исключением случаев, когда не присвоено соответствующее значение верхнего масштаба (в этом случае будет присвоено значение 3 – PolygonNoDraw), см. ниже.

При присвоении верхнего значения 250 000 или большего масштаба (меньшая площадь) будет применяться следующее:

• Достаточному набору зданий должно быть присвоено соответствующее значение верхнего уровня, чтобы отразить различия в плотности и распределении зданий на данной территории. Значения плотности на карте предыдущего издания следует использовать только в качестве ориентира, поскольку они не учитывают временные изменения.


• При выборе каждого масштаба следует учитывать близость других зданий и точечных объектов, а также геометрию, в которой будут представлены объекты. (Например, если два здания были нарисованы в масштабе с использованием полных символов, выбранный выбор не должен допускать наложения символов). Группа зданий, которые не могут быть показаны по отдельности, также может быть показана с помощью репрезентативного набора элементов застройки. Усадьба может быть показана с помощью одного элемента, представляющего группу зданий, и в этом случае она будет расположена таким образом, чтобы идентифицировать основное место жительства.
• Назначение и статус здания помогут определить приоритет. Какая функция будет иметь наивысший приоритет в том или ином регионе страны, будет зависеть от значимости объекта при оценке окружающих объектов.
• Приоритет будет отдаваться зданиям мирового, национального или содружественного значения.
• Здания с известной функцией будут иметь приоритет независимо от геометрии. (например, точечное здание с функцией "Усадьба" будет иметь приоритет над территорией застройки с типом объекта "Другое здание" и функцией null. )


• В тех случаях, когда здания с одинаковыми или неизвестными функциями находятся по соседству, зоны застройки будут иметь приоритет перед точками застройки.
• Наличие застроенной территории не следует учитывать при присвоении верхнего уровня. Наличие застроенной территории повлияет на наборы данных о символах и распределении.

Только усадьбы, зернохранилища и солидные здания, которые видны на значительном расстоянии в качестве ориентира, будут иметь право на получение более высокой ставки в размере 1 000 000 долларов. Присвоение верхнего уровня должно основываться на зданиях, показанных на аэронавигационных картах мира предыдущего издания, с учетом возможной временной изменчивости.

Только районы действующей застройки с функцией застройки приусадебных участков будут иметь повышенные значения в 2 500 000 и 5 000 000. Присвоение повышенных значений для этих масштабов будет основываться на значениях, показанных на соответствующих картах предыдущего издания.

6.15.2 Разъяснение функций здания

Ниже приведены определения, необходимые для разграничения ключевых функций здания:

Строительная функция	Определение
Смежный медицинский центр	Центр предназначен для оценки и лечения сопутствующих проблем со здоровьем, таких как физиотерапия, ортопедия, хиропрактика и тому подобное.
Станция скорой помощи	Помещение для проведения операций, связанных с оказанием неотложной медицинской помощи и транспортировкой пациентов
Многоквартирный дом	В эту категорию входят все жилые помещения в многоквартирных домах, блоках или квартирах. Эти жилые помещения не имеют собственной территории и обычно имеют общий вестибюль или лестничную клетку. В эту категорию также входят квартиры, пристроенные к домам, таким как "бабушкины квартиры", и дома, переоборудованные в две или более квартиры
Авиационное медицинское и спасательное учреждение	Объект для проведения операций, связанных с ликвидацией последствий аварийных ситуаций на самолетах и винтокрылах, расположенный либо на аэродроме, либо за его пределами.
Авиационная станция спасения и пожаротушения	Средство для проведения операций, непосредственно связанных с реагированием на чрезвычайные ситуации в авиации, но способное реагировать на другие пожарно-спасательные происшествия
Детская больница	Специализированное больничное учреждение для лечения и ухода за детьми.
Общинные образовательные колледжи	Учреждение, предназначенное для проведения общинных образовательных программ.
Общественный медицинский центр	Учреждение, предназначенное для решения вопросов общественного здравоохранения, включая охрану здоровья семьи, детей и молодежи.
Женский монастырь Или обитель	Здание или совокупность зданий, в которых размещается религиозный орден, как правило, христианского вероисповедания.
Исправительный центр	Учреждение, используемое для физического содержания лица в ожидании суда за совершение уголовного преступления или после того, как оно будет признано виновным в совершении уголовного преступления. Включает тюрьмы, цели и т.д
Крематорий	Сооружение, предназначенное для кремации останков после смерти.
Стоматологическая клиника	Учреждение, предназначенное для оценки и лечения стоматологических проблем.
Стоматологическая больница	Специализированное больничное учреждение, предназначенное для пациентов, нуждающихся в стоматологической операции.
Центр содержания под стражей	Учреждение, используемое для физического содержания лиц в ожидании пересмотра иммиграционного статуса или депортации.
Больница скорой медицинской помощи	Специализированное больничное учреждение, предназначенное для пациентов, нуждающихся в травматологической или неотложной медицинской помощи.
Координационный центр экстренных служб	Объект используется для координации связи и действий различных служб экстренной помощи (например, пожарной, полицейской, медицинской) во время реагирования на значительный инцидент.
Глазная Или Ушная больница	Специализированное больничное учреждение, предназначенное для пациентов, нуждающихся в хирургическом вмешательстве на глазах или ушах.
Морская пехота пожарной части	Оборудование для проведения операций, связанных с пожаротушением на воде, спасательными работами и реагированием на химические опасности
Станция метро "Пожарная часть"	Объект для проведения операций, связанных с ликвидацией городских пожаров, аварийно-спасательных работ и химической опасности
Пожарная часть в сельской местности	Объект для проведения операций, связанных с ликвидацией лесных пожаров в сельской местности, в основном управляется подготовленными добровольцами
Больница общего профиля	Больничные учреждения, которые обеспечивают диагностику, лечение (например, хирургическое вмешательство) и, возможно, послеоперационный уход специализированным персоналом и оборудованием. Как правило, они имеют дело с более сложными или неотложными угрозами здоровью, чем медицинские центры, и допускают "госпитализацию" пациентов.
Усадьба	Усадьба - это здание или совокупность зданий, которые являются постоянной резиденцией крупного сельскохозяйственного холдинга; сюда также может входить административный центр фермерских хозяйств.
Хоспис	Учреждение, предназначенное для оказания паллиативной помощи неизлечимо больным.
Дом	Это дом, который отделен от других жилых помещений как минимум полуметром.
Хижина	К хижинам относятся хижины скотоводов и прогулочные хижины, не имеющие постоянного места жительства, но регулярно используемые или имеющие историческое значение.
Центр здоровья коренных народов	Учреждение, созданное специально для решения проблем здравоохранения коренных народов.
Детский сад или дошкольное учреждение	Учреждение, предназначенное для дошкольного образования.
Библиотека	Помещения, используемые для раздачи книг и других материалов общественности, а также в учебных и исследовательских целях.
Центр сортировки почты	Централизованное средство обработки и сортировки почты после получения в почтовых отделениях или перед доставкой в них.
Морская спасательная станция Или Станция Береговой охраны	Объект для проведения операций, связанных с обеспечением безопасности на море, обычно обслуживаемый обученными добровольцами
Медицинский центр	Учреждение предназначено для оценки и лечения общих медицинских проблем, включая общую практику, медицинскую визуализацию и диагностику.
Модальный обмен	Здание или совокупность зданий, которые позволяют пересаживать пассажиров с одного вида транспорта на другой (например, с поезда на автобус).
Морг	Помещение, предназначенное для хранения человеческих останков в ожидании идентификации, вскрытия или захоронения.
Дом престарелых	Учреждение, предназначенное для ухода за нетрудоспособными и пожилыми людьми.
Места отправления культа	Помещения, используемые для сбора людей в целях отправления религиозных обрядов и связанных с ними религиозных мероприятий
полицейский участок	Объект для проведения операций, связанных с обеспечением правопорядка и общественной безопасности.
начальная школа	Учреждение предназначено для обучения детей в возрасте от 5 до 12 лет.
Психиатрическая больница	Специализированное больничное учреждение для лечения и ухода за психически больными.
Реабилитационный центр	Лечебное учреждение, как правило, дневного пребывания, предназначенное для восстановления после серьезных операций или травм.
Центры передышки	Учреждение, предназначенное для восстановления после серьезных хирургических вмешательств.
Деревня для престарелых	Здание или совокупность зданий, специально предназначенных для проживания пенсионеров или пожилых людей преклонного возраста.
средняя школа	Учреждение предназначено для обучения детей в возрасте от 12 до 18 лет.
Сарай Или Склад	Объекты, используемые промышленностью, сельским хозяйством и частными лицами, как: в первую очередь предназначены для хранения товаров (например, инструментов, оборудования, сырья, продуктов питания и т.д.); или простой конструкции для укрытия/содержания животных (например, сарай для стрижки, доильный зал). "Сараи или склады различаются по размеру - от сараев на заднем дворе до крупных промышленных складов - и могут быть многофункциональными, особенно в сельском хозяйстве (например, сарай для хранения сена и тракторов) или для индивидуального использования (например, для хранения садовых инструментов и домашней мастерской), но их основная функция должна соответствовать одному из приведенных выше определений.
Специальная школа	Учреждение предназначено для специализированного обучения детей в возрасте от 5 до 18 лет.
Стадион	Здание, обеспечивающее размещение зрителей и связанные с ним удобства для просмотра спортивных мероприятий.
Учреждение Государственной службы по чрезвычайным ситуациям	Объект для проведения операций, связанных с реагированием на чрезвычайные ситуации на местном уровне и в штате, в основном управляемый подготовленными добровольцами
Спасательный клуб серфинга	Объект для проведения операций, связанных с обеспечением безопасности на пляже, обычно управляется обученными добровольцами
Технические колледжи	Учреждение, предназначенное для профессионального образования (но может предлагать и высшее образование), которое готовит слушателей к работе, основанной на ручном труде или практической деятельности (традиционно не академической) и полностью связанной с конкретной профессией.
Терраса	Эти жилища имеют собственную территорию, и над ними или под ними нет других жилых помещений. Они либо присоединены каким-либо конструктивным образом к одному или нескольким жилищам, либо отделены от соседних жилищ менее чем полуметром
Высшее учебное заведение	Учреждение, предназначенное для получения высшего образования, как правило, бакалавриата и аспирантуры.
Переносной дом	Это портативные жилища с прочной конструкцией, которые требуют перемещения на грузовике или другом устройстве (не включая фургоны, палатки и т.д.).
Учреждение водной полиции	Объект для проведения операций, связанных с обеспечением правопорядка на воде и общественной безопасности

[вернуться к началу]

7. Представление данных в Geoscience Australia

Для получения информации о представлении данных (и связанных с ними выходных данных) в Geoscience Australia и последующей проверке и тестировании, которым они подвергаются, обратитесь кПриложение J - Валидационные испытания. Кроме того, в этом приложении подробно описано влияние изменений спецификации на выделенные плитки, процесс составления отчетов после проверки и приведены примеры форм для отправки.
